ЛАБОРАТОРНАЯ РАБОТА № 1 «ИССЛЕДОВАНИЕ ОСВЕЩЕННОСТИ НА РАБОЧЕМ МЕСТЕ»

Измерительные приборы: люксметр, рулетка

Порядок выполнения лабораторной работы

Имитация измерений освещенности производственных помещений выполняется в системе управления обучением, курс «Безопасность жизнедеятельности» (https://new-online.tusur.ru/course/view.php?id=31), лабораторная работа № 1 «Освещенность» в модуле «Контрольные и лабораторные работы». Выполнение лабораторной работы организовано с помощью интерактивных слайдов.

Первый слайд (рис. 1.2) является титульным, он содержит название работы и три кнопки: «Назад», «Далее» и «Отчет». Такие же кнопки имеются на последующих слайдах.

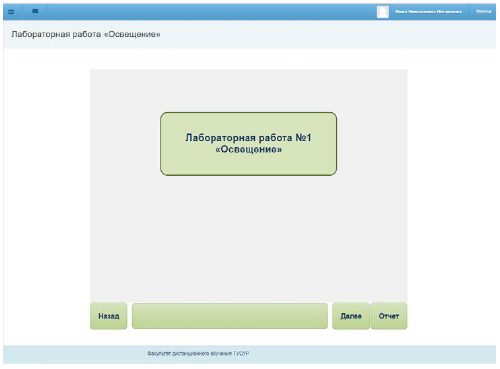

Рис. 1.2 – Титульный лист лабораторной работы № 1 «Освещение»

Кнопка «Назад» на титульном слайде не имеет функционального значения, а на последующих позволяет вернуться к предшествующему слайду. Кнопка «Далее» служит для перехода к следующему слайду.

Используя кнопку «Отчет», можно с любого слайда перейти к шаблону отчета, чтобы внести полученные данные в таблицы. Для продолжения измерений следует вернуться на исходную страницу с помощью кнопки «Вернуться к эксперименту». Завершение отчета предполагает заполнение всех таблиц и оформление выводов по результатам измерений. После этого отчет следует отправить на проверку с помощью кнопки «Завершить работу». Лабораторная работа состоит из четырех разделов, связанных с исследованием естественного, искусственного, совмещенного и аварийного освещения в производственном помещении.

Естественное освещение

На втором слайде представлена форма таблицы 1.1 «Результаты измерения уровня естественной освещенности» (приложение А). Для удобства проведения измерений таблицу рекомендуется распечатать или скопировать в рабочую тетрадь и заполнять в процессе выполнения первой части лабораторной работы.

Следующий слайд является интерактивным и позволяет имитировать измерение освещенности производственного помещения с помощью люксметра (рис. 1.3).

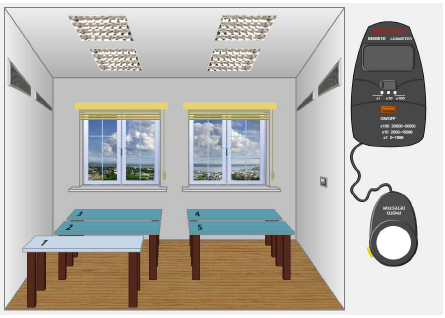

Рис. 1.3 – Виртуальное помещение и люксметр для измерения освещенности

Использование светотехнического метода оценки естественного освещения

Изучение естественной освещенности производственного помещения предполагает измерения освещенности на каждом рабочем месте (Е_в).

Чтобы приступить к измерениям, следует включить люксметр, для этого служит красная кнопка «ON/OFF» на корпусе прибора. Нажатие на кнопку имитируется щелчком курсора, подведенного к месту расположения кнопки на экране монитора. При включении люксметра его экран подсвечивается. На экране могут появиться значения освещенности в люксах, которые сохранились при последнем измерении (рис. 1.4, а).

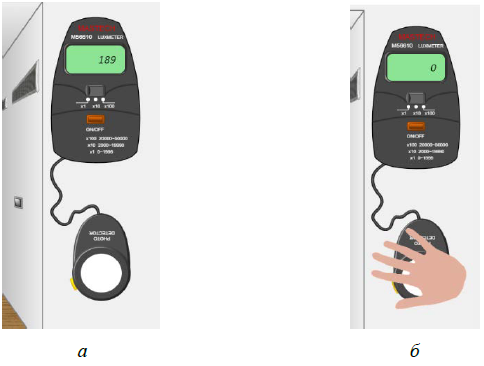

Рис. 1.4 – Включенный люксметр (а) и обнуление показателей (б)

Чтобы осуществить новые измерения, необходимо обнулить значение на экране. Для этого служит желтая кнопка, расположенная слева на корпусе фотоэлемента. При нажатии этой кнопки на реальном приборе необходимо закрыть фотоэлемент ладонью, чтобы избежать воздействия световых лучей. Поэтому при подведении курсора к желтой кнопке и нажатии на левую кнопку мыши на экране монитора появляется изображении ладони, закрывающей фотоэлемент (рис. 1.4, б).

После того как на экране люксметра появился ноль, можно приступать к измерениям освещенности на рабочих местах (Е_в). Для этого следует с помощью мыши последовательно перемещать датчик с фотоэлементом на рабочие места в порядке их нумерации (рис. 1.5). На экране прибора будут появляться значения освещенности, которые надо заносить в таблицу 1.1 «Результаты измерения уровня естественной освещенности» (приложение А), а именно в столбец «Е_в, лк». Строки соответствуют номерам рабочих мест. После каждого измерения необходимо обнулять показания прибора.

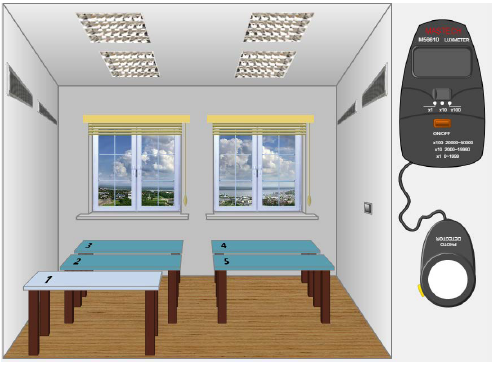

Рис. 1.5 – Измерение освещенности на рабочих местах

Кроме измерений освещенности непосредственно на рабочих местах необходимо измерить наружную освещенность. Наружная освещенность – это освещенность, создаваемая небосводом, при экранировании фотоэлемента от прямых солнечных лучей. Следует учитывать, что наружная освещенность подвержена значительным колебаниям в зависимости от сезона, времени суток и погодных условий. Величина наружной освещенности в дневное время зимой может меняться в пределах от 2 до 5 000 люкс, а летом – от 5 до 25 000 люкс.

Поэтому в реальных исследованиях естественного освещения для корректности результатов необходимо измерять наружную (Е_н) и внутреннюю освещенность (Е_в) одновременно.

В лабораторной работе измерения проводятся последовательно, что допустимо только в условиях незначительных колебаний наружной освещенности в период измерений.

Перед проведением измерений уровня наружной освещенности (Е_н) необходимо переключить шкалу люксметра на x10, чтобы прибор не зашкаливал, и обнулить люксметр (рис 1.6)

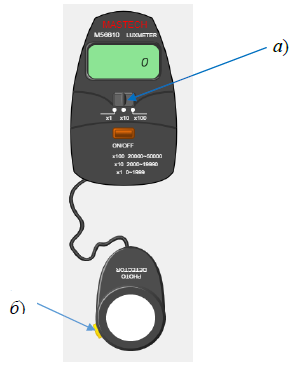

Рис. 1.6 – Подготовка люксметра для измерения наружной освещенности (Е_н):

а) переключение люксметра в положение х10;

б) обнуление результатов люксметра

При выполнении лабораторной работы важно помнить, что при необходимости возврата на предыдущие этапы следует выключить люксметр, чтобы можно было воспроизвести начало эксперимента на данном слайде.

Затем датчик необходимо поместить на специальную подставку, расположенную в оконном проеме (рис. 1.7).

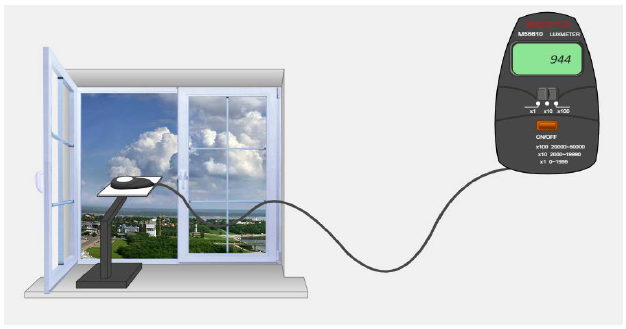

Рис. 1.7 – Измерение наружной освещенности

Полученный результат умножается на 10 и заносится в столбец «Е_н, лк» таблицы 1.1 «Результаты измерения уровня естественной освещенности» (приложение А).

По результатам проведенных измерений необходимо рассчитать:

1. Коэффициент естественной освещенности для каждого рабочего места (КЕО).

Для рабочих мест КЕО рассчитывается по формуле (1.1):

КЕО = Е_в/Е_н × 100%. (1.1)

2. Средний уровень внутренней освещенности (Е_{в (ср)}).

Средний уровень внутренней освещенности (Е_{в (ср)}) определяется как среднее арифметическое результатов измерения на пяти рабочих местах.

3. Средний КЕО (КЕО_ср) для всего производственного помещения. КЕО_ср рассчитывается по формуле (1.2):

КЕО_ср = Е_{в ср}/Е_н × 100%. (1.2)

Результаты расчетов вносятся в таблицу 1.1 «Результаты измерения уровня естественной освещенности», при этом значения КЕО округляются до десятых.

Следующий этап состоит в изучении нормативов естественной освещенности и сопоставлении результатов освещения с нормативами. Нормы естественного освещения производственных помещений (СНиП 23-05-95*) приведены в таблице 1.2 (приложение Б).

Минимальные значения коэффициента естественной освещённости при боковом освещении (КЕО, %) различаются в зависимости от выполняемой зрительной работы. В данном случае предполагается, что изучаемые рабочие места предназначены для выполнения зрительной работы IV разряда, то есть работы средней точности с минимальными размерами объектов различения от 0,5 до 1 мм.

Для сопоставления результатов освещения с нормативами рекомендуется рассчитать нормированное минимальное значение (КЕО_норм) для IV разряда зрительной работы (средней точности) с учетом географических данных для Томской области.

Согласно СНиП 23-05-95* КЕО_норм рассчитывается с учетом группы административного района (Томской области) по ресурсам светового климата и ориентации оконных проемов по сторонам света по формуле:

КЕО_норм = КЕО* × m × C,  (1.3)

где КЕО* – минимальный коэффициент естественной освещенности для соответствующего разряда зрительной работы согласно СНиП 23-05-95* (приложение Б);

m – коэффициент светового климата;

С – коэффициент солнечности климата.

Томская область относится к группе административных районов № 1, для которой при любой ориентации оконных проемов m = 1, С = 1, следовательно, в данном случае КЕО* и КЕО_норм будут одинаковы.

Нормированное минимальное значение естественной освещенности (КЕО_норм) следует занести в таблицу 1.1 «Результаты измерения уровня естественной освещенности» (приложение А).

Для каждого рабочего места необходимо сделать вывод о соответствии рассчитанного коэффициента естественной освещенности (КЕО) нормативному значению (КЕО_норм), отметить в таблице 1.1 (да/нет) и указать, используя таблицу 1.2, разряды зрительной работы, которые могут выполняться в таких условиях.

По результатам сравнения среднего значения коэффициента естественной освещенности (КЕО_ср) с нормированным минимальным значением (КЕО_норм) необходимо оценить в таблице 1.1, соответствует ли помещение в целом нормам освещенности для IV разряда зрительной работы, а также определить разряды зрительной работы, которую можно выполнять в этом помещении. Выводы необходимо занести в таблицу результатов 1.1 (приложение А).

Использование геометрического метода оценки естественного освещения

При естественном освещении уровень внутренней освещенности зависит от размеров и формы помещения, а также от количества и размеров оконных проемов. Учесть эти особенности позволяет геометрический метод исследования естественного освещения.

Измерения размеров помещения производятся с помощью рулетки (рис. 1.8). Для проведения измерения лента рулетки с помощью мыши перемещается в нужное место на экране. Длина помещения измеряется по стене с окнами.

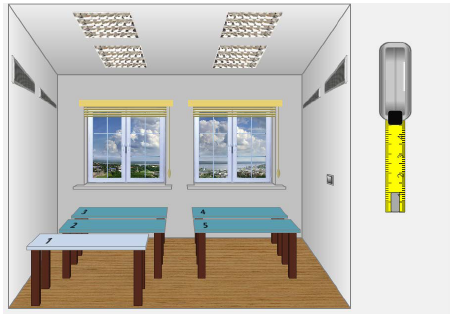

Рис. 1.8 – Виртуальное помещение и рулетка для измерения его размеров

Результат появляется справа от изображения помещения (рис. 1.9). Результаты измерения параметров помещения заносятся в таблицу 1.3, которую следует предварительно распечатать или перенести в рабочую тетрадь.

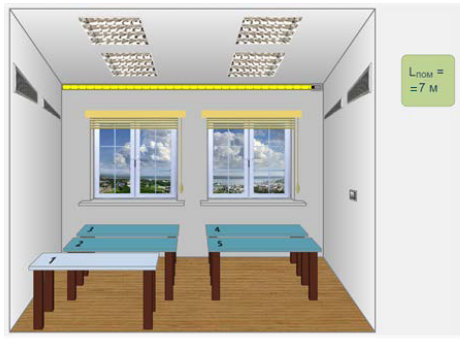

Рис. 1.9 – Измерение длины виртуального помещения (L_пом)

Таблица 1.3 – Результаты измерения параметров помещения

На основании результатов измерения рассчитываются параметры помещения:

- площадь помещения;

- площадь оконных проемов;

- площадь их застекленной части.

При расчете последнего параметра принимается, что 10% площади проемов занимают оконные рамы и переплеты.

Формулы для расчетов приведены в таблице 1.4, полученные результаты заносятся в столбец «Результаты расчета».

Таблица 1.4 – Результаты расчета параметров помещения

По формулам, приведенным в таблице 1.5, необходимо рассчитать геометрические параметры помещения:

- световой коэффициент (С_к),

- коэффициент заглубления (С_г), которые сравниваются с нормативами.

Нормативы для этих показателей также приведены в таблице 1.5. Результаты расчетов сравниваются с нормативами, выводы о соответствии коэффициентов норме заносятся в таблицу.

Таблица 1.5 – Результаты анализа уровня освещенности при естественном освещении помещения

Искусственное освещение

Для изучения искусственного освещения необходимо устранить попадание естественного света. Поэтому перед началом измерений в помещении необходимо опустить жалюзи и закрыть оконные проемы. Это делается с помощью щелчка левой клавишей мышки по шнуру, расположенному вдоль правой стороны окна. Затем надо включить искусственное освещение щелчком мыши по выключателю, расположенному на правой боковой стене помещения (рис. 1.10).

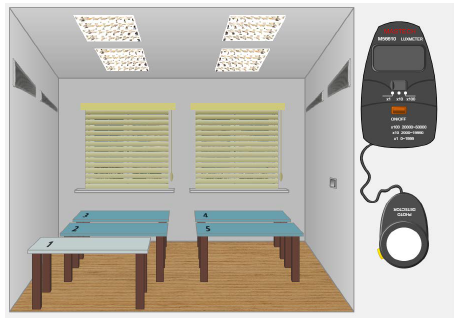

Рис. 1.10 – Виртуальное помещение с искусственным освещением

С помощью люксметра последовательно замеряется уровень освещенности на каждом из пяти рабочих мест. Порядок использования люксметра подробно описан в предыдущем разделе. Результаты заносятся в таблицу 2.1 «Результаты измерения уровня освещенности при искусственном освещении» (приложение В).

Средний уровень освещенности (Е_ср) определяется как среднее арифметическое результатов измерения освещенности на пяти рабочих местах и также заносится в таблицу. Минимальные нормированные значения освещенности (E_норм) производственных помещений для разрядов зрительной работы приведены в приложении Г.

Освещенность на рабочих местах (Е) и средняя освещенности в помещении (Е_ср) сравнивается с минимальным нормированным значением (E_норм) для IV класса зрительной работы. Значение норматива и выводы о соответствии ему освещенности на рабочих местах и в среднем по помещению заносятся в таблицу 2.1 «Результаты измерения уровня освещенности при искусственном освещении».

Сравнивая минимальные нормированные значения с результатами измерений, необходимо сделать вывод о том, каким разрядам зрительных работ соответствует по освещенности каждое рабочее место и помещение в целом. Выводы занести в таблицу 2.1 «Результаты измерения уровня освещенности при искусственном освещении».

Совмещенное освещение

Естественного освещения производственного помещения может быть недостаточно для выполнения зрительной работы. Если недостаточное по нормам естественное освещение дополняется искусственным, говорят о совмещенном освещении. При исследовании совмещенного освещения для записи результатов следует использовать таблицу 3.1 «Результаты измерения уровня освещенности при совмещенном освещении» из приложения Д.

В виртуальном помещении необходимо включить свет, а жалюзи оставить открытыми (рис. 1.11).

Рис. 1.11 – Виртуальное помещение с совмещенным освещением

С помощью люксметра необходимо измерить освещенность поочередно на пяти рабочих местах и занести результаты в таблицу 3.1 «Результаты измерения уровня освещенности при совмещенном освещении».

Порядок измерения подробно описан в разделе про исследование естественного освещения. Далее необходимо рассчитать КЕО для каждого рабочего места по формуле 1.1.

Перед началом измерения необходимо открыть жалюзи, включить свет и замерить уровень внутренней освещенности Е_в(ср) при совмещенном освещении на пяти рабочих местах. Данные занести в таблицу 3.1.

При расчетах рекомендуется использовать значение наружной освещенности (E_н), полученное при исследовании естественного освещения (данные из таблицы 1.1 «Результаты измерения уровня естественной освещенности»).

Затем необходимо рассчитать:

- средний уровень внутренней освещенности (E_в(ср)) и результат округлить до целого;

- КЕО в целом для помещения (КЕО_ср по формуле 1.2), результат округлить до десятых.

Нормы совмещенного освещения производственных помещений приведены в приложении Е.

Необходимо рассчитать минимальное нормированное значение (КЕО_норм) для IV разряда зрительной работы (средней точности) с учетом географических данных для Томской области по формуле 1.3 и занести в таблицу результатов исследования совмещенного освещения в таблицу 3.1 «Результаты измерения уровня освещенности при совмещенном освещении» (приложение Д).

Затем сравнить коэффициенты освещенности на рабочих местах и в целом для помещения с нормированным минимальных значением и сделать вывод о том, соответствуют ли рабочие места и помещение в целом нормативным требованиям к освещенности для IV разряда зрительной работы. Далее определить, какие разряды зрительной работы соответствуют условиям освещенности на рабочих местах и в целом в помещении.

Аварийное освещение

При авариях в системах электроснабжения искусственное освещение также выходит из строя. В таких случаях в темное время суток используется аварийное освещение, наличие которого обязательно для современных зданий. На очередном интерактивном слайде представлено виртуальное помещение в темное время суток. Через 10–15 секунд после включения искусственного рабочего освещения (с помощью выключателя на правой боковой стене) моделируется ситуация аварии на электрических сетях: рабочее освещение пропадает, через 10–15 секунд автоматически включаются светильники аварийного освещения (рис. 1.12).

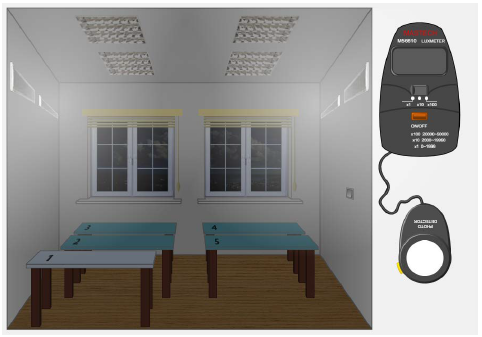

Рис. 1.12 – Виртуальное помещение с аварийным освещением

При исследовании аварийного освещения для записи результатов рекомендуется использовать таблицу 4.1 «Результаты измерения уровня освещенности при аварийном освещении» (приложение Ж).

Необходимо замерить уровень освещенности на пяти рабочих местах и рассчитать средний уровень освещенности в помещении и минимальный уровень освещенности при аварийном освещении. Согласно СНиП 23-0595*, минимальный уровень освещенности при аварийном освещении должен быть не меньше 5% от нормированного значения уровня освещенности при искусственном освещении (рассчитывалось при исследовании искусственного освещения), но не менее 2 люкс.

На основании измерений и расчетов необходимо сделать заключение, соответствуют ли уровни освещенности на рабочих местах и в целом по помещению нормированному значению.

Подготовка отчета по лабораторной работе

Результаты измерений, расчетов, нормированные значения и заключения по всем этапам работы необходимо перенести в шаблон отчета. Доступ к шаблону реализован с любого слайда презентации, для этого служит кнопка «Отчет».

Показатели освещенности, коэффициенты естественной освещенности (КЕО), геометрические характеристики помещения из рабочих таблиц, в которые заносились результаты каждого этапа лабораторной работы (табл. 1.1, 2.1, 3.1, 4.1), необходимо перенести в отчет. Минимальные нормированные значения (КЕО_норм), выводы о соответствии КЕО минимальным нормированным значениям (КЕО_норм), разряды зрительной работы выбираются из выпадающих меню.

Структура отчета соответствует рабочим таблицам результатов, что позволяет легко перенести информацию в отчет. При необходимости можно добавить в отчет примечание, соответствующее поле предусмотрено в нижней части шаблона.

Отправка отчета на проверку выполняется при нажатии кнопки «Завершить работу».

ЛАБОРАТОРНАЯ РАБОТА № 2 «МИКРОКЛИМАТ РАБОЧЕГО МЕСТА»

Измерительные приборы: пирометр для измерения температуры воздуха и поверхностей, анемометр для измерения скорости движения воздуха в помещении, психрометр для измерения относительной влажности воздуха.

Порядок выполнения лабораторной работы

Имитация измерений параметров микроклимата производственных помещений выполняется в системе управления обучением, курс «Безопасность жизнедеятельности» (https://new-online.tusur.ru/course/view.php?id=31), лабораторная работа № 2 «Микроклимат рабочего места» в модуле «Контрольные и лабораторные работы». Выполнение лабораторной работы организовано с помощью интерактивных слайдов.

Первый слайд является титульным, он содержит название работы и три кнопки: «Назад», «Далее» и «Отчет». Такие же кнопки имеются на последующих слайдах. Кнопка «Назад» на титульном слайде не имеет функционального значения, а на последующих позволяет вернуться к предшествующему слайду. Кнопка «Далее» служит для перехода к следующему слайду, с помощью кнопки «Отчет» можно с любого слайда перейти к шаблону отчета по лабораторной работе, который следует заполнить и отправить на проверку после выполнения лабораторной работы.

С формой отчета можно ознакомиться на втором слайде, где она представлена в виде таблицы 5.1 «Результаты измерения параметров микроклимата» (приложение Н). Таблицу можно распечатать и использовать для записи результатов измерений и анализа условий труда на рабочих местах.

В лабораторной работе предлагается пять вариантов рабочего места (столбец 1), для каждого из которых необходимо определить категорию выполняемой работы (столбец 2), провести измерения температуры (столбец 3), относительной влажности (столбец 4) и скорости движения воздуха (столбец 5), сопоставив результаты измерений с нормативными требованиями, сделать выводы о соответствии условий труда по каждому измеренному параметру микроклимата одной из категорий («оптимальные», «допустимые» или «вредные») (столбец 6), сформулировать рекомендации по улучшению условий труда (столбец 7).

Для заполнения шаблона отчета потребуется информация об условиях на рабочем месте: тип вентиляции (естественная, приточная, приточно-вытяжная или вытяжная); период года (холодный или теплый); тип отопления (водяное, воздушное, воздушное и водяное). Эта информация будет представлена для каждого варианта рабочего места, её также можно зафиксировать в первом столбце таблицы для последующего переноса в отчет.

После изучения теоретических сведений и ознакомления с формой отчета можно приступать к выполнению кейсов, связанных с измерением и анализом параметров микроклимата на различных рабочих местах. В качестве примера рассмотрим выполнение одного из вариантов (рис. 2.1).

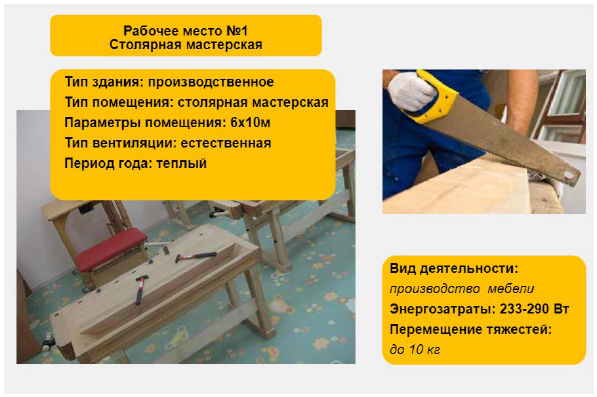

Рис. 2.1 – Слайд с характеристикой рабочего места и вида деятельности

На слайде дана информация о рабочем месте столяра. В таблице сразу можно отметить характеристику вентиляции (естественная) и период года (теплый). Сравнивая описания вида деятельности с описаниями категорий работ по уровням энергозатрат (приложение К), можно сделать вывод, что данный вид деятельности относится к категории IIб, поскольку он связан с энергозатратами 233–290 Вт и с перемещением тяжестей до 10 кг.

На следующем слайде представлен прибор для бесконтактного измерения температуры: пирометр (рис. 2.2).

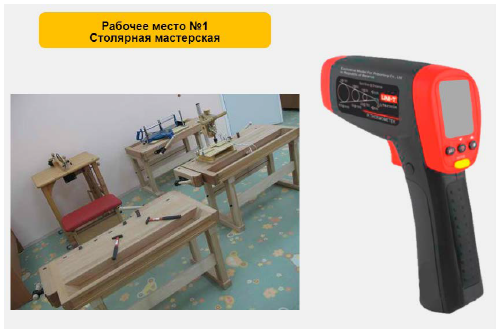

Рис. 2.2 – Измерение температуры с помощью пирометра

Для того чтобы получить значение температуры воздуха в помещении столярной мастерской, необходимо подвести курсор к желтой кнопке, расположенной ниже индикационного экрана пирометра. Когда курсор окажется в нужной точке, его вид изменится: вместо стрелки появится кисть руки с указательным пальцем, направленным на желтую кнопку. Для включения пирометра следует нажать на левую кнопку мыши, при этом на экране пирометра появится значение температуры, измеренной в градусах Цельсия. Это значение необходимо зафиксировать в столбце «Температура воздуха» таблицы 5.1 (приложение Н). Для перехода к измерению следующего параметра нажимаем кнопку «Далее».

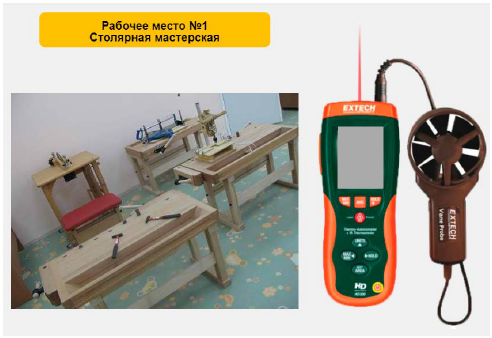

На очередном слайде представлен анемометр, позволяющий измерить скорость движения воздуха (рис. 2.3). Желтая кнопка, расположенная на корпусе анемометра, позволяет получить значение скорости движения воздуха в помещении столярной мастерской, который следует занести в столбец «Скорость движения воздуха» таблицы 5.1 «Результаты измерения параметров микроклимата».

Рис. 2.3 – Измерение скорости движения воздуха с помощью анемометра

Следующий слайд посвящен определению относительной влажности воздуха в производственном помещении с использованием психрометра (гигрометр психрометрический) (рис. 2.4).

Гигрометр состоит из двух ртутных термометров, один из которых является сухим, а другой – влажным. Сухой термометр показывает температуру воздуха в помещении, которая совпадает с результатом измерения температуры с помощью пирометра. Для рассматриваемого примера температура воздуха как при использовании пирометра, так и по данным сухого термометра одинакова и составляет 23 ºС. Для того чтобы определить относительную влажность воздуха, следует зафиксировать результаты измерения температуры воздуха сухим термометром (t_c = 23 ºС) и влажным термометром (t_в = 18 ºС), вычислить разность между этими значениями (t = t_c – t_в = 5 ºС). С помощью психрометрической таблицы, на пересечении строки, соответствующей показанию сухого термометра, и столбца, соответствующего разности показаний сухого и влажного термометров, находим значение относительной влажности воздуха. В данном случае относительная влажность воздуха составляет 58%. Это значение следует занести в столбец «Относительная влажность» таблицы 5.1.

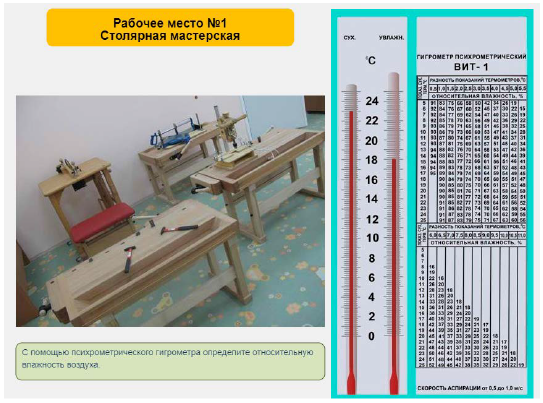

Рис. 2.4 – Измерение относительной влажности воздуха с помощью психрометра

Аналогично измеряются показатели температуры, скорости движения воздуха и относительной влажности воздуха для других рабочих мест, представленных на следующих слайдах. Значения параметров микроклимата, полученные для каждого кейса, заносятся в соответствующие графы и столбцы таблицы результатов.

Анализ результатов измерений параметров микроклимата на рабочих местах проводится путем сопоставления полученных значений с нормативами оптимальных и допустимых условий труда, при этом учитывается период года (теплый или холодный) и категория работ по уровням энергозатрат. Нормативы содержатся в СанПиН 2.2.4.548-96.

Для удобства выполнения лабораторной работы необходимые таблицы с нормативами приведены на слайдах, а также в приложениях (приложения И, К). Делаются выводы о соответствии условий труда на рабочих местах по каждому параметру оптимальным, допустимым или вредным.

Выводы заносятся в таблицу 5.1 (приложение Н), в шестую колонку Условия труда по параметру микроклимата (оптимальные, допустимые, вредные).

Общий вывод об условиях труда на рабочем месте делается в соответствии с «худшим» параметром микроклимата.

Для рабочих мест, на которых условия труда не является оптимальными по параметрам микроклимата, необходимо сформулировать рекомендации по улучшению этих параметров в соответствующий период года.

На последних слайдах лабораторной работы приведены методы регулирования параметров микроклимата, которые могут быть использованы для рекомендаций. Рекомендации по оптимизации параметров микроклимата на рабочих местах заносятся в столбец «Рекомендации по улучшению параметров климата» таблицы 5.1.

Подготовка отчета по лабораторной работе

Подготовка отчета – завершающий этап выполнения лабораторной работы. После проведения измерений, анализа результатов, получения выводов и разработки рекомендаций необходимо оформить отчет по лабораторной работе в специальном интерактивном шаблоне. Доступ к шаблону реализован с любого слайда презентации, для этого служит кнопка «Отчет». Структура отчета соответствует структуре таблицы результатов, что позволяет легко перенести информацию из таблицы в шаблон.

В столбце «Категория работ» следует для каждого рабочего места выбрать из раскрывающихся списков тип вентиляции, период года, тип отопления (для холодного периода года) в соответствии с описаниями рабочих мест. Категория тяжести работ, которая уже определена при выполнении лабораторной работы и занесена в таблицу результатов, также выбирается из списка.

Температура, относительная влажность и скорость движения воздуха переносятся из таблицы результатов в соответствующие ячейки шаблона отчета для каждого рабочего места.

Условия труда по параметрам микроклимата выбираются из раскрывающихся списков (оптимальный; допустимый, ниже оптимального; допустимый, выше оптимального; вредный). Класс «вредный» указывается для значений параметров микроклимата, которые оказались выше или ниже допустимого уровня.

Рекомендации по улучшению параметров микроклимата также выбираются из раскрывающихся списков. Мероприятия выбираются с учетом особенностей рабочего места и необходимого корректирующего эффекта. Например, если температура воздуха в производственном помещении ниже оптимальной, можно рекомендовать увеличение мощности воздушного отопления или установку инфракрасных обогревателей и т. п. Если какойто параметр на рабочем месте находится в границах оптимального уровня, для него выбирается пункт «Нет рекомендаций».

В процессе подготовки отчета можно при необходимости вернуться к описаниям рабочих мест и к проведению измерений, для этого служит пункт меню «Вернуться к эксперименту». Внесенные в шаблон отчета данные при этом сохраняются, если не выходить из лабораторной работы. Можно полностью очистить шаблон отчета, выбрав соответствующий пункт меню.

Для того чтобы отправить готовый отчет на проверку преподавателю, необходимо выбрать пункт меню «Завершить работу».

ПРИЛОЖЕНИЕ А

Шаблон таблицы 1.1 «Результаты измерения уровня естественной освещенности»

Обозначения:

Ев, лк – уровень внутренней освещенности на рабочих местах (в люксах);

Ен, лк – уровень наружной освещенности (в люксах);

КЕО, % – расчетное значение коэффициента естественного освещения на рабочем месте; КЕОнорм – нормативное значение коэффициента естественного освещения;

Ев (ср), лк – среднее значение освещенности на рабочих местах производственного помещения (в люксах);

КЕОср, % – среднее значение коэффициента естественного освещения на рабочих местах производственного помещения.

ПРИЛОЖЕНИЕ Б

Нормы естественного освещения производственных помещений (СНиП 23-05-95*)

ПРИЛОЖЕНИЕ В

Шаблон таблицы 2.1 «Результаты измерения уровня освещенности при искусственном освещении»

ПРИЛОЖЕНИЕ Г

Нормы искусственного освещения производственных помещений (СНиП 23-05-95*)

ПРИЛОЖЕНИЕ Д

Шаблон таблицы 3.1 «Результаты измерения уровня освещенности при совмещенном освещении»

Обозначения:

Ев, лк – уровень внутренней освещенности на рабочих местах (в люксах);

Ен, лк – уровень наружной освещенности (в люксах);

КЕО, % – расчетное значение коэффициента естественного освещения на рабочем месте; КЕОнорм – нормативное значение коэффициента естественного освещения;

Ев ср, лк – среднее значение освещенности на рабочих местах производственного помещения (в люксах);

КЕОср, % – среднее значение коэффициента естественного освещения на рабочих местах производственного помещения.

ПРИЛОЖЕНИЕ Е

Нормы совмещенного освещения производственных помещений (СНиП 23-05-95*)

ПРИЛОЖЕНИЕ Ж

Шаблон таблицы 4.1 «Результаты измерения уровня освещенности при аварийном освещении»

ПРИЛОЖЕНИЕ И

Оптимальные величины показателей микроклимата на рабочих местах производственных помещений (СанПиН 2.2.4.548-96)

ПРИЛОЖЕНИЕ К

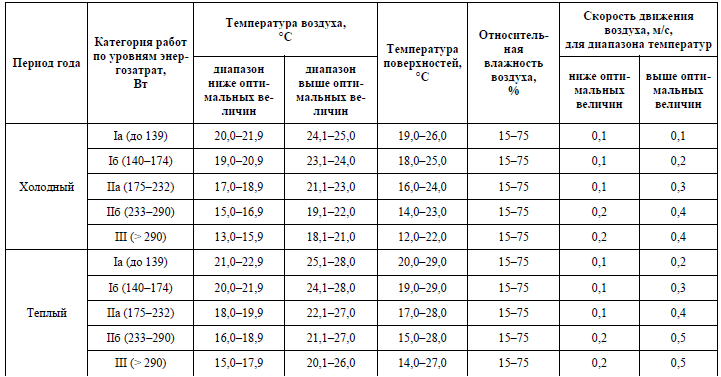

Допустимые величины показателей микроклимата на рабочих местах производственных помещений (СанПиН 2.2.4.548-96)

ПРИЛОЖЕНИЕ Л

Характеристика отдельных категорий работ (СанПиН 2.2.4.548-96)

1. Категории работ разграничиваются на основе интенсивности энерготрат организма в ккал/ч (Вт).

2. К категории Iа относятся работы с интенсивностью энерготрат до 120 ккал/ч (до 139 Вт), производимые сидя и сопровождающиеся незначительным физическим напряжением (ряд профессий на предприятиях точного приборостроения и машиностроения, на часовом, швейном производствах, в сфере управления и т. д.).

3. К категории Iб относятся работы с интенсивностью энерготрат 121–150 ккал/ч (140–174 Вт), производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым физическим напряжением (ряд профессий в полиграфической промышленности, на предприятиях связи, контролеры, мастера в различных видах производства и т. п.).

4. К категории IIа относятся работы с интенсивностью энерготрат 151–200 ккал/ч (175–232 Вт), связанные с постоянной ходьбой, перемещением мелких (до 1 кг) изделий или предметов в положении стоя или сидя и требующие определенного физического напряжения (ряд профессий в механосборочных цехах машиностроительных предприятий, в прядильно-ткацком производстве и т. п.).

5. К категории IIб относятся работы с интенсивностью энерготрат 201–250 ккал/ч (233–290 Вт), связанные с ходьбой, перемещением и переноской тяжестей до 10 кг и сопровождающиеся умеренным физическим напряжением (ряд профессий в механизированных литейных, прокатных, кузнечных, термических, сварочных цехах машиностроительных и металлургических предприятий и т. п.).

6. К категории III относятся работы с интенсивностью энерготрат более 250 ккал/ч (более 290 Вт), связанные с постоянными передвижениями, перемещением и переноской значительных (свыше 10 кг) тяжестей и требующие больших физических усилий (ряд профессий в кузнечных цехах с ручной ковкой, литейных цехах с ручной набивкой и заливкой опок машиностроительных и металлургических предприятий и т. п.).

ПРИЛОЖЕНИЕ М

Требования к измерительным приборам для контроля параметров микроклимата производственных помещений (ГОСТ 12.1.005-88)

ПРИЛОЖЕНИЕ Н

Шаблон таблицы 5.1 «Результаты измерения параметров микроклимата»
