Задание
Выполнить практическую работу по вариантам (см. Приложение В).
В соответствии с заданием следует:
а) Определить вариант практической работы (выбор варианта осуществляется по первой букве фамилии, имени, отчеству студента).
б) Изучить методические указания к выполнению.
в) По данным буровых скважин (см. Приложение Е) и геологической карты (см. Приложение Г) выполнить построение геологических колонок и разреза. Работа оформляется в текстовой и графической части. Текстовая часть оформляется на листах формата А4 и включает следующие элементы:
- титульный лист;
- задание (исходные данные по индивидуальному варианту)
- введение;
- содержание;
- основная часть;
- список используемой литературы и источников;
- приложения (если необходимо).
Во введении необходимо указать цель построения геологического разреза.
Содержание оформляется автоматически. Рекомендуется использовать соответствующие стили в Microsoft Word для заголовков, разделов и подразделов (например, Заголовок 1 – для раздела 1, Заголовок 2 – для подраздела 1.1 и т. д.). В этом случае будет возможность «Содержание/оглавление» сделать автособираемым (Microsoft Word - вкладка «Ссылки» - «Оглавление» - «Автособираемое оглавление»).
В основной части приводится характеристика:
- рельефа по линии разреза (тип рельефа, его форма, элементы).
- стратиграфии, тектоники и литолого-петрографическое описание пород.
- возраста и литологических особенностей горных пород. При этом породы описываются в возрастной последовательности от более древних коренных до четвертичных включительно. При характеристике условий залегания пород для коренных отложений указывается общий характер залегания (наружное или ненаружное), вид дислокаций (складчатые, разрывные), глубина залегания и мощность отдельных пластов.
- четвертичных отложений описывается по элементам и формам рельефа (водораздел, склоны, террасы, пойма и т.д.). При этом кроме названия породы, возраста и происхождения (генетический индекс), указываются ее минералогический состав, физико-механические свойства, степень трещиноватости и выветрелости.
- гидрогеологических условий. Указывается наличие и характер вскрытых скважинами водоносных горизонтов (верховодка, грунтовые воды, межпластовые напорные и безнапорные).
- физико-геологических процессов. Дается характеристика современных физико-геологических процессов, оказывающих влияние на формирование рельефа и отложение горных пород (геологическая деятельность реки, ветра, механическая суффозия, карст, оползни, просадки и др.).
- В заключении приводится краткая характеристика верхней толщи пород по линии разреза с обязательной увязкой их с рельефом и подземными водами. Даётся оценка пород как основания фундаментов и сооружений, с указанием пригодности для этой цели в естественном состоянии или необходимости выполнения каких-либо мероприятий по улучшению их свойств (уплотнить, закрепить связи между частицами в них, защитить от воздействия воды или влияния других факторов и т.д.).
Графическая часть выполняется в программе Renga, Компас-3D или других графических программах. Геологические колонки оформляются на листах формата А4. Инженерно-геологический разрез приводится на листе формата А3.
г) Оформить работу в соответствии с техническими требованиями.
Приложение В
Варианты для практической работы по дисциплине (учебному курсу) «Геология»
|
Вариант по первой букве фамилии
|
Номер скважины
|
Вариант по первой букве имени
|
Номер скважины
|
Вариант по первой букве отчества
|
Номер скважины
|
|
А
|
1
|
А
|
27
|
А
|
15
|
|
Б
|
2
|
Б
|
26
|
Б
|
16
|
|
В
|
3
|
В
|
25
|
В
|
17
|
|
Г
|
4
|
Г
|
24
|
Г
|
18
|
|
Д
|
5
|
Д
|
23
|
Д
|
19
|
|
Е
|
6
|
Е
|
22
|
Е
|
20
|
|
Ж
|
7
|
Ж
|
21
|
Ж
|
21
|
|
З
|
8
|
З
|
20
|
З
|
22
|
|
И
|
9
|
И
|
19
|
И
|
23
|
|
К
|
10
|
К
|
18
|
К
|
24
|
|
Л
|
11
|
Л
|
17
|
Л
|
25
|
|
М
|
12
|
М
|
16
|
М
|
26
|
|
Н
|
13
|
Н
|
15
|
Н
|
27
|
|
О
|
14
|
О
|
14
|
О
|
1
|
|
П
|
15
|
П
|
13
|
П
|
2
|
|
Р
|
16
|
Р
|
12
|
Р
|
3
|
|
С
|
17
|
С
|
11
|
С
|
4
|
|
Т
|
18
|
Т
|
10
|
Т
|
5
|
|
У
|
19
|
У
|
9
|
У
|
6
|
|
Ф
|
20
|
Ф
|
8
|
Ф
|
7
|
|
Х
|
21
|
Х
|
7
|
Х
|
8
|
|
Ц
|
22
|
Ц
|
6
|
Ц
|
9
|
|
Ч
|
23
|
Ч
|
5
|
Ч
|
10
|
|
Ш/Щ
|
24
|
Ш/Щ
|
4
|
Ш/Щ
|
11
|
|
Э
|
25
|
Э
|
3
|
Э
|
12
|
|
Ю
|
26
|
Ю
|
2
|
Ю
|
13
|
|
Я
|
27
|
Я
|
1
|
Я
|
14
|
В случаи совпадения номеров скважин, принять вариант по второй букве фамилии.
Приложение Г

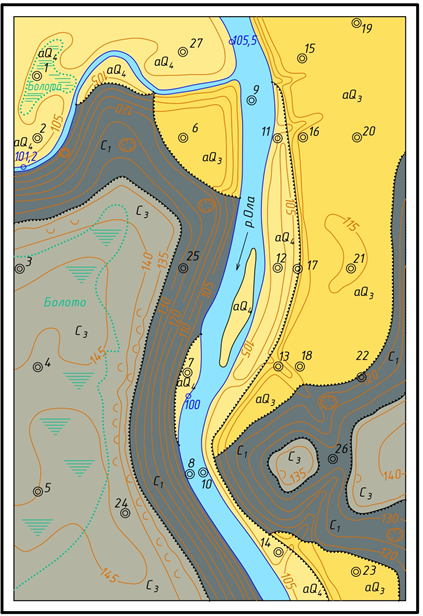

1 – граница стратиграфического несогласия; 2 – оползни; 3 – болота и их границы; 4 – карстовая воронка; 5 – буровая скважина и ее номер; 6 – горизонталь рельефа
Рисунок Г.1 – Геологическая карта 1
Приложение Е
Описания буровых скважин к геологической карте рисунка Г.1
Скважина №1
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
102,3
|
1
|
aQ4
|
Супесь серая, заторфованная, текучая
|
2.0
|
0,8 (06.01)
|
0,3
(18.09)
|
|
2
|
aQ4
|
Ил серый, текучий
|
5,9
|
|
3
|
aQ4
|
Песок мелкий, иловатый, средней плотности
|
10,1
|
|
4
|
aQ3
|
Песок средней крупности, средней плотности
|
11,7
|
|
5
|
С1
|
Известняк трещиноватый
|
25,0
|
Скважина №2
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
106,4
|
1
|
aQ4
|
Супесь серая, текучая
|
6,0
|
5,0 (10.01)
58,7 (18.01)
|
5,0
(18.09)
12,2 над устьем (19.01)
|
|
2
|
aQ4
|
Песок мелкий, иловатый, средней плотности
|
14
|
|
3
|
aQ3
|
Песок средней крупности, плотный
|
19
|
|
4
|
С1
|
Известняк трещиноватый, закарстованный
|
34,9
|
|
5
|
D3
|
Аргиллит серый
|
58,7
|
|
6
|
γРR
|
Гранит крупнокристаллический, трещиноватый
|
65,0
|
Скважина №3
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
141,3
|
1
|
deQ4
|
Супесь серая, заторфованная, пластичная
|
2,2
|
5,0 (10.01)
40,1 (25.01)
89,3 (28.01)
|
0,6
(18.09)
40,7 (18.09)
22,6 (29.01)
|
|
2
|
С3
|
Глина черная плотная, твердая
|
8,8
|
|
3
|
С1
|
Известняк трещиноватый
|
69,8
|
|
4
|
D3
|
Аргиллит серый
|
89,3
|
|
5
|
γРR
|
Гранит крупнокристаллический
|
92,0
|
Скважина №4
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
144,4
|
1
|
deQ4
|
Супесь серая заторфованная, пластичная
|
3,1
|
0,6 (10.01)
45,0 (06.02)
97,6 (11.02)
|
0,6
(18.09)
45,6 (18.09)
25,8 (12.02)
|
|
2
|
С3
|
Глина черная, твердая
|
11,3
|
|
3
|
С1
|
Известняк трещиноватый, закарстованный
|
72,8
|
|
4
|
D3
|
Аргиллит серый
|
97,9
|
|
5
|
γРR
|
Гранит трещиноватый крупнокристаллический
|
99,6
|
Скважина №5
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
144,6
|
1
|
eQ4
|
Супесь серая, заторфованная, пластичная
|
3,5
|
0,4 (15.02)
46,2 (17.02)
94,9 (11.02)
|
0,0
(18.09)
46,8 (18.09)
26,1 (21.02)
|
|
2
|
С3
|
Глина черная, полутвердая
|
12,1
|
|
3
|
С1
|
Известняк трещиноватый
|
73,2
|
|
4
|
D3
|
Аргиллит серый
|
94,9
|
|
5
|
γРR
|
Гранит трещиноватый
|
97,4
|
Скважина №6
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
116,7
|
1
|
aQ3
|
Суглинок бурый, полутвердый
|
4,7
|
15,8 (13.03)
65,2 (18.03)
|
16,2 (18.09)
1,3
(19.03)
|
|
2
|
aQ3
|
Супесь желтая, пластичная
|
13,9
|
|
3
|
aQ3
|
Песок средней крупности, плотный
|
20,8
|
|
4
|
С1
|
Известняк трещиноватый, закарстованный
|
45,4
|
|
5
|
D3
|
Аргиллит серый слаботрещиноватый
|
65,2
|
|
6
|
γРR
|
Гранит трещиноватый
|
67,0
|
Скважина №7
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
101,1
|
1
|
aQ4
|
Песок мелкий с глыбами известняка и дресвой, рыхлый
|
3,8
|
1.9 (21.03)
65,2 (28.03)
|
1,5
(18.09)
6,5 над устьем (29.03)
|
|
2
|
aQ3
|
Песок средней крупности, плотный
|
5,3
|
|
3
|
aQ3
|
Песок крупный кварцевый, средней плотности
|
6,4
|
|
4
|
С1
|
Известняк трещиноватый и закарстованный
|
29,6
|
|
5
|
D3
|
Аргиллит серый
|
65,2
|
|
6
|
γРR
|
Гранит крупнокристаллический, трещиноватый
|
70,0
|
Скважина №8
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
94,6
|
|
|
Слой льда и воды
|
|
4,9 над устьем (18.02)
44,6 (26.02)
|
5,2 над устьем (18.09)
19,8 над устьем (27.02)
|
|
1
|
aQ4
|
Песок мелкий, рыхлый
|
5,1
|
|
2
|
aQ4
|
Песок средней крупности, средней плотности
|
14,6
|
|
3
|
fgQ1
|
Песок крупный, средней плотности
|
25,0
|
|
4
|
D3
|
Аргиллит серый
|
44,6
|
|
5
|
γРR
|
Гранит трещиноватый
|
48,0
|
Скважина №9
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
98,2
|
|
|
Слой льда и воды
|
|
1,9 над устьем
(05.03)
38,8 (08.03)
|
2,2 над устьем
(18.09)
15,1 над устьем
(18.09)
|
|
1
|
aQ4
|
Песок мелкий, рыхлый
|
8,7
|
|
2
|
aQ4
|
Песок крупный с гравием
|
10,7
|
|
3
|
aQ3
|
Песок средней крупности, средней плотности
|
17,1
|
|
4
|
fgQ1
|
Песок крупный, средней плотности
|
22,3
|
|
5
|
С1
|
Известняк трещиноватый закарстованный
|
27,0
|
|
6
|
D3
|
Аргиллит серый
|
38,8
|
|
7
|
γРR
|
Гранит трещиноватый
|
46,0
|
Скважина №10
|
Абсолютная отметка устья, м
|
№ слоя
|
Геологический возраст
|
Краткая характеристика горных пород
|
Глубина залегания подошвы слоя, м
|
Глубина залегания
уровня воды, м
(дата замера)
|
|
появившиеся
|
установившиеся
|
|
96,9
|
|
|
Слой льда и воды
|
|
2,6 над устьем
(27.2)
|
2,9 над устьем
(18.9)
|
|
2
|
aQ4
|
Песок мелкий, рыхлый
|
12,0
|
|
3
|
aQ3
|
Песок средней крупности плотный
|
20,1
|
|
4
|
fgQ1
|
Песок крупный средней плотности
|
33,5
|
|
6
|
D3
|
Аргиллит серый
|
35,0
|
..... |
