ТГУ, инженерная подготовка (практические задания)

Практическое задание 1

Варианты практических заданий указаны в таблице 1.

Таблица 1

Варианты к заданиям

Тема «Устройство горизонтально-фрезерного станка»

Цель задания: изучить назначение, устройство, состав и работу основных узлов, принцип работы и наладку консольного широкоуниверсального горизонтально-фрезерного станка.

Вариант 1. Изобразите общий вид горизонтально-фрезерного станка. Обозначьте на рисунке подвижные части. Какие движения они получают.

Вариант 2. Изобразите общий вид горизонтально-фрезерного станка. Опишите: какие функции выполняют направляющие станин.

Вариант 3. Изобразите схему измерения конструктивных и геометрических параметров цилиндрической фрезы.

Вариант 4. Изобразите схему измерения конструктивных и геометрических параметров дисковой трехсторонней фрезы.

Вариант 5. Изобразите схему измерения конструктивных и геометрических параметров концевой фрезы.

Вариант 6. Изобразите схему измерения конструктивных и геометрических параметров торцовой фрезы.

Вариант 7. Изобразите схему измерения конструктивных и геометрических параметров фасонной фрезы.

Вариант 8. Изобразите общую кинематическую схему горизонтально-фрезерного станка.

Вариант 9. Изобразите основные виды и конструкции станочных приспособлений для фрезерных станков.

Вариант 10. Изобразите схему управления горизонтально-фрезерного станка.

Практическое задание 2

Тема: «Настройка делительной головки на простое деление, фрезерование канавки»

Цель задания: на примере универсальной делительной головки изучить делительный механизм, применяемый во многих станках, познакомиться с принципом сложения движений в процессе поворота заготовки на заданный угол и поступательного ее перемещения вдоль оси и настройки их для выполнения различных работ.

Содержание отчета по работе:

1. Кинематическая схема делительной головки.

2. Расчет делительной головки для непосредственного деления (таблица 2).

3. Расчет делительной головки для простого способа деления.

Таблица 2

Исходные данные по вариантам

Практическое задание 3

Тема: «Выбор режимов резания при фрезеровании»

Цель задания: изучить технологические возможности обработки заготовок на станках фрезерной группы; освоить выбор режимов резания при обработке на фрезерных станках.

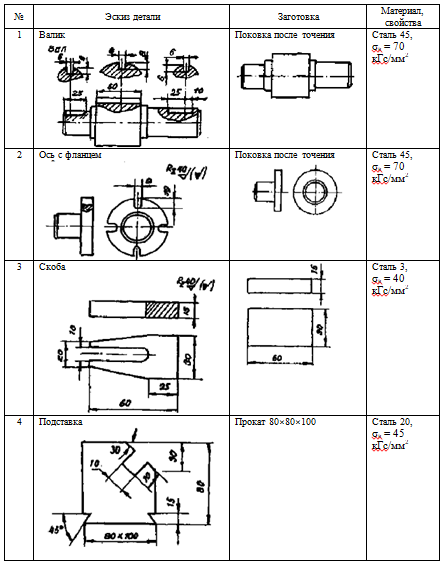

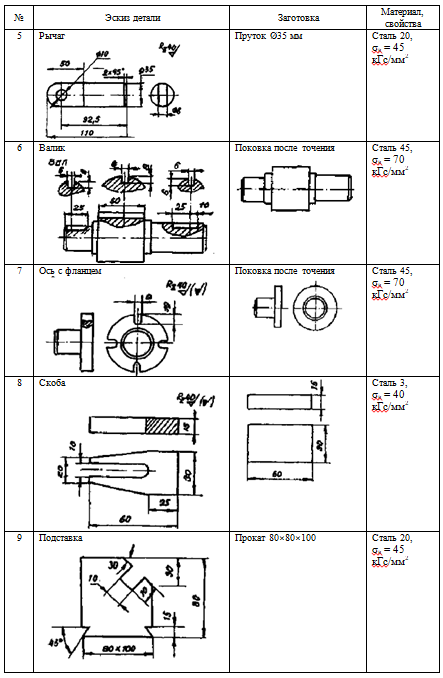

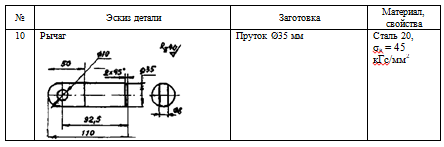

Варианты заданий для разработки техпроцесса фрезерования представлены в таблице 5.

Таблица 5

Исходные данные по вариантам
