Дальрыбвтуз, электроника и электротехника (контрольная работа)
02.02.2019, 11:21

Вариант 1.

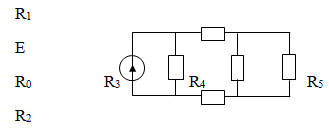

1.Определить токи на всех участках цепи и ЭДС источника питания, если известны величины сопротивлений. R1 = 4 Ом, R2= 16 Ом,R3=50 Ом, R4 = 100 Ом, R5= 60 Ом, R0 = 2 ОМ. Мощность. Выделяемая на сопротивлении, равна 24 Вт. Составим баланс мощностей.

2. Цилиндрическая катушка без сердечника диаметром 20 мм и длиной 100 мм, по обмотке которой течет ток 3,5 А, имеет 600 витков. Определить энергию магнитного поля катушки, ее индуктивность и магнитный поток.

3. В цепь переменного тока включены последовательно: активное сопротивление 40 Ом, катушка с индуктивностью 60 мГн и конденсатор с емкостью 2 мкФ. К цепи приложено напряжение 118 В, угловая частота 2500 рас/с. Определить: ток в цепи; активную, реактивную и полную мощности; частоту ,при которой наступает резонанс. Построить векторную диаграмму. Записать выражения для мгновенных значений тока  в цепи и напряжений на входе цепи, активном , индуктивном и емкостном сопротивлениях, если начальная фаза тока

3. Милливольтметр с пределом измерения 75 мВ и внутренним сопротивлением Rv = 25 Ом имеет 150  делений шкалы . Определить сопротивление шунта, чтобы прибором можно было измерять предельное значение тока 30 А. Определить цену деления прибора в обоих случаях.

5.Определить ток в линейных проводах трех фазной симметричной цепи при передаче активной мощности 8000 кВт, при линейном напряжении 10,5 кВ и коэффициенте мощности равным 0,85. Построить векторную диаграмму токов и напряжений, если  нагрузка активно- индуктивная и включена по схеме «звезда».

6. Как образуется примесный полупроводник? Чем определяется проводимость примесных полупроводников? Объясните процесс образования полупроводников p- и  n- типов. Какие исходные материалы используются для изготовления полупроводников?



Вариант 2.

1. Электрическая цепь постоянного тока состоит из шести сопротивлений. Внутреннее сопротивление источника принять равным нулю. Определить токи на всех участках цепи, величину ЭДС источника и мощность, потребляемую цепью, если . R1 = 4 Ом, R2= 6 Ом,R3=5 Ом, R4 = 20 Ом, R5= 6 Ом, R6 = 5  Ом,I1 = 30 мА. Составить баланс мощностей.

2. В равномерное магнитное поле перпендикулярно линиям поля помещен виток прямоугольного сечения . Определить площадь витка. Если при линейном изменении магнитной индукции Ф= 0,9 Тл за время t= 0,05 с наведенная ЭДС составила 70 мВ.

3. В цепь переменного тока включены последовательно активное сопротивление 30 Ом, катушка с индикатностью 96 мГн конденсатор с емкостью 192 мкФ. К цепи приложено напряжение 100 В, угловая частота рад/с. Определить: ток в цепи; активную, реактивную и полную мощности; частоту , при которой наступает резонанс. Построить векторную диаграмму. Записать выражения для мгновенных значений тока в цепи и напряжений на входе цепи, активном, индуктивном и емкостном сопротивлениях ,если начальная фаза тока

4. Микроамперметр с пределом измерения 1000 мкА и внутренним сопротивлением RА= 300 Ом необходимо использовать в качестве вольтметра на предел 30 В. Определить добавочное сопротивление.

5. Три одинаковые катушки с полным сопротивлением 20 Ом и коэффициентом мощности 0,29 соединены «треугольником» и включены в сеть, фазным напряжением 220 В. Найти линейный ток и активную мощность, потребляемые катушками. Построить векторную диаграмму токов и напряжений.

6. Объясните назначение и укажите типы фильтров в схемах выпрямителей переменного тока. Приведите графики выпрямленного напряжения с фильтрами и без них.



Вариант 3.

1. Определить напряжение на каждом сопротивлении электрической цепи, ЭДС источника и электрическую энергию, потребляемою цепью за 5 часов работы, если известно R1 = 4 Ом, R2= 6 Ом,R3=4 Ом, R4 = 3 Ом, R5= 3 Ом, R7 =2 Ом, R0 = 0,4 ОМ. Через  сопротивление  Rпроходит ток 0,5 А. Составить баланс мощностей.

2. Виток круглого сечения с диаметром d= 8 см помещен в однородное магнитное поле перпендикулярно линиям этого поля. При линейном изменении магнитной индукции наВ = 1,2 Тл наведенная в витке ЭДС Е = 24 мВ. Определить время изменения потока.

3. В цепь переменного тока включены последовательно активное сопротивление 50 Ом, катушка с индуктивностью 127,4 мГн и конденсатор с емкостью 160мкФ. К цепи приложено напряжение 120 В, частота 100 Гц. Определить: ток в цепи; активную, реактивную и полную мощности; частоту, при которой наступает резонанс. Построить векторную диаграмму. Записать выражение для мгновенных значений тока в цепи и напряжений на входе цепи, активном, индуктивном и емкостном сопротивлениях, если начальная фаза токаi= .

4. Верхний предел измерений амперметра Iи = 5 А,  число делений шкалы 150, сопротивление прибора 0,1 Ом. Определить цену деления прибора, если его включить с шунтом, сопротивление которого 0,02 Ом.

5. Трехфазный двигатель, соединенный «звездой», подключенный к сети с линейным напряжением 380 В, потребляет мощность 10 кВт при коэффициенте мощности 0,8 . Определить ток двигателя. Построить векторную диаграмму токов и напряжений.

6. Объясните образование электро-дырочного (p-n) перехода полупроводников , его свойства и вольт- амперную характеристику.



Вариант 4.

1. Электрическая цепь постоянного тока состоит из нескольких сопротивлений  R1 = 4 Ом, R2= 2 Ом,R3=8 Ом, R4 = 4 Ом, R5= 12 Ом,

R6 = 10 Ом, R7= 10 Ом,R0 = 0,2 Ом. Мощность выделяемая на сопротивлении R2равна 2 Вт. Определить напряжение на каждом сопротивлении, ЭДС источника. Составить баланс мощностей.

2. Катушка, имеющая 2500 витков, помещена в однородное магнитное поле, которое за время t =0,3 с уменьшилось равномерно до нуля , при этом на концах катушки была наведена ЭДС Е= 18 В. Определить первоначальное значение магнитного потока.

3. В цепь переменного тока включены последовательно активное сопротивление 20 Ом, катушка с индуктивностью 0,05 Гн и конденсатор с емкостью 40 мкФ. К цепи приложено напряжение 100 В, угловая частота 1000 рад/с. Определить : ток в цепи; активную ,реактивную и полную мощности; частоту при которой наступает резонанс . Построить векторную диаграмму. Записать выражения для мгновенных значений тока в цепи и напряжений на входе цепи, активном, индуктивном и емкостном сопротивлениях , если начальная фаза тока i=-.

4. Трехфазный генератор, обмотки которого соединены «звездой», имеет фазное напряжение 220 В.  Приемник имеет активное сопротивление 6 Ом. Определить линейное напряжение, фазный и линейные токи, активную, реактивную и полную мощности приемника энергии. Построить векторную диаграмму токов и напряжений.

5. Имеется измерительный прибор с сопротивлением 4 Ом. Шкала имеет 150 делений, цена деления 0,001 А/дел. Какое сопротивление должен иметь шунт, необходимо измерить ток 150 А? Каково должно быть добавочное, сопротивление чтобы этим прибором можно было измерять напряжение 15 В?

6. Начертите структурную схему электронного усилителя. Поясните назначение элементов схемы. Приведите классификацию усилителей.



Вариант 5

1. Определить токи на всех участках цепи, напряжения и энергию, израсходованную цепью за 3 часа, если:  сопротивлений  R1 = 2,5 Ом, R2= 2 Ом,R3=9 Ом, R4 = 15 Ом, R5= 3 Ом,R6 = 10 Ом, R7= 3 Ом, R0 = 0,1 Ом и напряжение на сопротивление R5равно 4,5 В составить баланс мощностей.

2. Катушка, имеющая 140 витков, нагружена на резистор сопротивлениемR= 2,5 Ом, на котором выделялась мощность P= 0,4 Вт при изменении магнитного поля наВ = 1Тл за время t = 0,2 с.. Определить поперечного сечение катушки. Сопротивлением катушки пренебречь.

3. В цепь переменного тока включены последовательно активное сопротивление 25 Ом, катушка с индуктивностью 2 мГн и конденсатор с емкостью 25 мкФ. В цепи течет ток 5А, угловая частота 2000 рад/с . Определить : напряжение на зажимах цепи; активную, реактивную и полную мощности; частоту, при которой наступает резонанс. Построить векторную диаграмму. Записать выражения для мгновенных значений тока в цепи и напряжений на входе цепи, активном, индуктивном и емкостном сопротивлениях, если начальная фаза токаi=-.



4. Три одинаковых катушки включены в сеть с линейным напряжением 220 В, Активное сопротивление каждой катушки 7 Ом, а индуктивное 240 Ом. Определить линейный ток , активную, реактивную и полную мощности , потребляемые катушками, если они будут включены: а) «звездой», б) «треугольником». Построить векторную диаграмму токов и напряжений.

5. Для расширения предела измерения амперметра с внутренним сопротивлением RА  = 0,5 Ом в 50 раз необходимо подключить шунт . Определить сопротивление шунта, ток полного отклонения прибора и максимальное значение тока на расширенном пределе, если падение напряжения на шунте U= 75 мВ.

6. Начертите схему и объясните усиленные свойства транзистора p-n-pтипа, включенного по схеме с общим эмиттером.



Вариант 6.

1. Для цепи задано: R1 = 9 Ом, R2= 16 Ом,R3=20 Ом, R4 = 30 Ом, R5= 10 Ом, R0 = 1 Ом, Е = 80 В. Определить токи, протекающие через каждый из резисторов. Составить баланс мощностей.

2. В катушке, имеющей 200 витков и находящейся в однородном магнитном поле, ток изменился равномерно с 16 до 3,5 А в результате линейного измерения магнитной индукции от 0,1 до 0,05 Тл. Определить коэффициент самоиндукции катушки, если площадь ее витка S=350 мм2 .

3. В цепь переменного тока включены последовательно активное сопротивление 10 Ом, катушка с индуктивностью 0,01 Гн и конденсатор с емкостью 50 мкФ. В цепи течет ток 4 А, угловая частота 1000рад/с. Определить напряжение на зажимах цепи ; активную, реактивную и полную мощности; частоту, при которой наступает резонанс . Построить векторную диаграмму. Записать выражения для мгновенных значений токаi=- .



4. Предел измерения микроамперметра 150 мкА должен быть расширен до 15 А. Определить сопротивление шунта, если внутреннее его сопротивление RА = 400 Ом; Определить также класс точности прибора, если наибольшее значение абсолютной погрешности амперметра 100 мА.

5. В сеть трехфазного тока включен приемник, соединенный «звездой» .Приемник потребляет активную мощность 5,57 кВт при  линейном токе 8,8 А и напряжении 380 В. Определить полное , активное и реактивное сопротивление фазы и коэффициент мощности цепи, если цепь симметричная а нагрузка- активно- емкостная. Построить векторную диаграмму токов и напряжений.

6. Объясните устройство и принцип полупроводникового прибора с четырехслойной структурой – тиристора.



Вариант 7.

1. Рассчитать общее сопротивление последовательно- параллельного соединения в схеме. Найти ток источника I, ток I4и падение напряжения на резисторе R1 , еслиR1= 15 Ом,  R2= 5 Ом,R3=5 Ом, R4 = 10 Ом, R5= 20 Ом, R6= 7,5 Ом,U = 220 В. Внутреннее сопротивление источника не учитывать. Составить баланс мощностей.

2. Измерительная катушка в течение t= 0,5 сбыла удалена из однородного магнитного поля с магнитным потоком Ф= 2,5* 10-4    Вб. Наведенное значение ЭДС Е= 120 мВ, скорость изменениятока изменения тока в катушке (линейный закон) 3А/с. Определить число витков катушки и ее индуктивность.

3. Источник с напряжением 110В и частотой 50 Гц питает цепь, состоящую из последовательно включенных активного сопротивления  10 Ом, катушки с индуктивностью 50 мГн и конденсатора емкостью 150 мкФ. Определить: то в цепи; активную, реактивную и полную мощности; частоту, при которой наступает резонанс . Записать выражения  для мгновенных значений тока  в цепи и напряжений  на входе цепи, активном, индуктивном и емкостном сопротивлениях, если начальная фаза напряженияПостроить векторную диаграмму , треугольники сопротивлений и мощностей.

4. Вольтметр с пределом измерения 7,5 В и максимальным числом делений 150 имеет наибольшую абсолютную погрешность 36 мВ. Определить класс точности прибора и относительную погрешность в точках 40, 80, 90, 100 и 120 делений

5. В сеть трехфазного с линейным напряжением 220 В включен  приемник , соединенный «треугольником» . Определить линейный и фазный токи, коэффициент мощности  приемника и активную мощность. Потребляемую  приемником, если активное сопротивление каждой фазы приемника 30 Ом. А индуктивное 40 Ом. Построить векторную диаграмму токов и напряжений.

6. Начертите и поясните вольт -амперную характеристику тиристора. Укажите область применения тиристоров.



Вариант 8.

1. Найти общее сопротивление и ток на всех участках цепи в схеме, если напряжение на зажимах источника U = 220 В, R1 = 40 Ом,  R2= 10 Ом,R3=30 Ом, R4 = 10 Ом, R5= 20 Ом, R6 = 20 Ом, R7 = 30 Ом, R=40 Ом,R=20 Ом. Составить баланс мощностей.

2. Катушка обладает индуктивностью L = 1,2 Гн. Определить изменения энергии, запасенной в магнитном  поле катушки , наведенную ЭДС при линейном изменении тока в ней от 16 до 10А за время 0,4 а также энергию магнитного поля при указанных значенияхтоков.

3. Цепь состоит из последовательно соединенных активного сопротивления и конденсатора. К цепи приложено напряжение 220 В, ток в цепи 4,2 А, активное сопротивление , емкость конденсатора, активную, реактивную и полную мощность 325 Вт, частота питающего тока 50 Гц. Определить активное сопротивление, емкость конденсатора, активную ,реактивную и полную мощности. Построить векторную диаграмму, треугольники сопротивлений , мощностей . Записать выражения для мгновенных значений тока в цепи и напряжений на входе цепи, активном и емкостном сопротивлениях, если начальная фаза тока i=- . Возможен ли в данной цепи резонанс напряжений? (Ответ обосновать).

4. Амперметр с внутренним сопротивлением RА =0,015 Ом и пределом измерения 20А имеет шунт сопротивлением 0,005 Ом. Определить предел измерения амперметра с шунтом , а также ток в цепи. Если его показание равно 12 А.

5. В сеть трехфазного тока с линейным напряжением 220 В включен в приемник, соединенный «треугольником» лампы накаливания. Ток в линейных проводах 14,7 А. Определить напряжения  на лампах, число ламп в каждой фазе при параллельном соединении; активную мощность, потребляемую лампами, если ток в каждой лампе 0,34 А. Нагрузка равномерная. Построить векторную диаграмму токов и напряжений.

6. Начертите структурную схему выпрямителя переменного тока и поясните назначение его составных частей. Приведите основные параметры выпрямителей.



Вариант 9.

1. Определить эквивалентное  сопротивление цепи RABи ток в каждом резисторе. Если R1 = 8 Ом,  R2= 3 Ом,R3=10 Ом, R4 = 5 Ом, R5= 10 Ом. Напряжение на зажимах цепи UАВ=300 В. Составить баланс мощностей

2. Энергия магнитного поля контуры изменилась на 0,8 Дж при изменении тока в нем от 3 до 6,5 А. определить время изменения тока и индуктивность контуры , если ЭДС самоиндукции Е= 340 мВ.

3. В сеть переменного тока с действующим значением напряжения 127 В и частотой 50 Гц включены последовательно батареи конденсаторов емкостью 290 мкФ и активное сопротивление 50 Ом. Определить ток в цепи , угол сдвига фаз между током и напряжением , полную, активную, реактивную  мощности. Построить векторную диаграмму, треугольники сопротивлений и мощностей . Записать выражения для мгновенных значений тока в цепи и напряжений на входе цепи и емкостном сопротивлениях, если начальная фаза тока i=- . Как необходимо изменить цепь, чтобы в цепи возник резонанс напряжений?

4. Амперметр класса точности 1,5 имеет 100 делений. Цена каждого деления 0,5 А. Определить предел  измерения прибора , наибольшую абсолютно погрешность  и относительную погрешность в точках 10, 30, 50,70,90 делений.

5. В сеть трехфазного тока с линейным напряжением 220 В включен приемник, соединенный «треугольником». Определить фазный и линейный и токи, угол сдвига фаз  между током  и напряжением в  каждой фазе  и активную мощность, потребляемую приемником, если активное сопротивление каждой фазы приемника 44 Ом, а индуктивное 33 Ом. Построить векторную диаграмму токов и напряжений.

6. Приведите двухполупериодную схему выпрямления  переменного тока с выведенной средней точкой вторичной обмотки силового трансформатора и объясните процесс выпрямления.



Вариант 10.

1. Определить токи на всех участках  цепи, общее сопротивление цепи RАБ, если R1 = 60 Ом, R2= 40 Ом,R3=10 Ом, R4 = 60 Ом, R5= 40 Ом, R6 = 80 Ом, а мощность, потребляемая резистором R2 равна 40 Вт.

2. Потокосцепление самоиндукции контура, по которому проходит ток,L=0,12 Вб. Энергия, запасенная в магнитном поле, W= 0,66Дж. Определить индуктивность контура.

3. В сеть переменного тока с напряжением 120В и частотой 50 Гц включена катушка с активным сопротивлением 120 Ом и индуктивностью 66,2 мГн. Определить ток в цепи, полное сопротивление цепи, угол сдвига  фаз между током и напряжением , полную, активную, и реактивную мощностей и сопротивлений. Записать выражения для мгновенных значений тока в цепи и напряжений на входе цепи, активном и индуктивном сопротивлениях, если начальная фаза тока i=- . Как необходимо изменить цепь, чтобы в цепи возник резонанс напряжений?

4. Амперметр на 0,1А со шкалой на 100 делений имеет сопротивление 0,№ Ом. Какие добавочные сопротивления нужно включить последовательно с прибором, чтобы им можно было измерять напряжение до 15В и 300В? Какова в этих случаях будет цена деления?

5. В сеть трехфазного тока с линейным напряжением 220В включены «треугольником» 60 ламп накаливания, нагрузка равномерная, Определить напряжения на лампах, ток в линейных проводах активную и мощности, потребляемые лампами, если ток в каждой лампе 0,91А. Построить векторную диаграмму токов и напряжений.

6. Приведите мостовую схему выпрямления переменного тока и объясните  процесс выпрямления.
