Курсовая работа состоит из шести задач, которые решаются последовательно по мере изучения теоретического материала; таким образом, выполнение курсовой работы начинается в первые месяцы изучения дисциплины.

В каждой задаче предусмотрено 100 вариантов. Свой вариант студент определяет по последним двум цифрам номера зачетной книжки или студенческого билета. Исходные данные по вариантам приведены в таблицах вместе с условиями задач.

Работа должна содержать:

- титульный лист;

- содержание;

- введение;

- шесть разделов согласно числу задач;

- перечень используемой литературы;

- графическую часть – векторные и топографические диаграммы

Задание к первой задаче

Для цепи постоянного тока, представленной на рисунке 1.1, определить ток I₃, протекающий через резистор R₃, и напряжение между узлами A и B.

При определении тока I₃ необходимо воспользоваться четырьмя методам:

-метод эквивалентных преобразований;

-метод суперпозиций (наложения);

-метод эквивалентного генератора (активного двухполюсника);

-метод узловых потенциалов.

Исходные данные представлены в таблице 1.1.

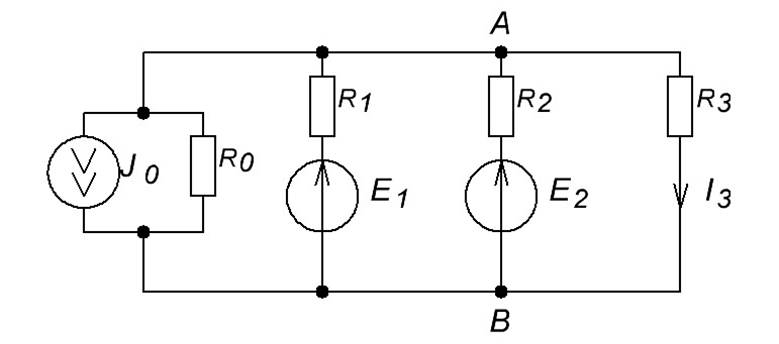

Рисунок 1.1 – Исходная схема к первой задаче

Таблица 1.1 – Исходные данные к рисунку 1.1

Задание ко второй задаче

Для обобщенной цепи постоянного тока, приведенной на рисунке 2.1, необходимо выполнить следующее:

1 – пользуясь данными таблицы 2.1, составить расчетную схему электрической цепи;

2 – в расчетной цепи заменить все имеющиеся источники тока на источники ЭДС;

3 – составить систему уравнений контурных токов;

4 – определить контурные токи посредством матричного метода и метода Крамера;

5 – определить токи ветвей, используя полученные значения контурных токов;

6 – выполнить проверку расчета токов ветвей по первому и второму законам Кирхгофа;

7 – составить баланс мощностей для расчетной схемы;

8 – определить напряжение между узлами, указанными в дано, используя закон Ома для активной ветви или второй закон Кирхгофа;

9 – выделить в схеме три сопротивления, включенных по схеме треугольника (звезды), и заменить их эквивалентными соединениями по схеме звезды (треугольника).

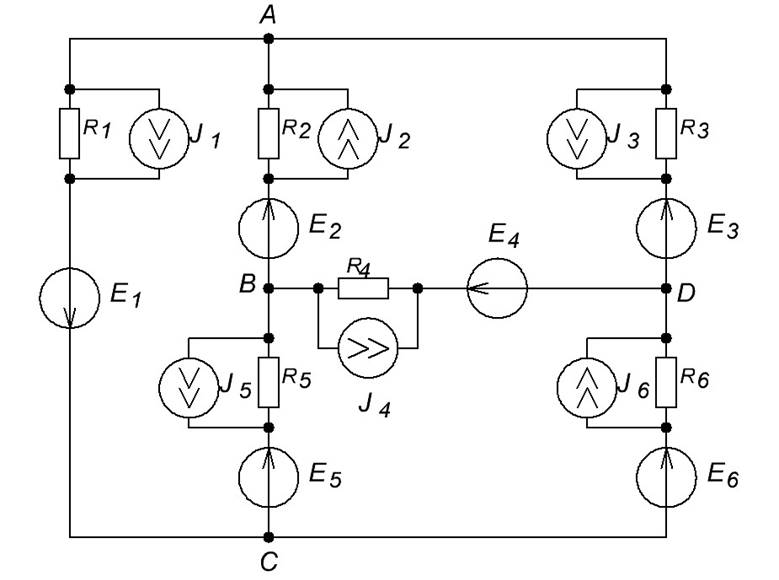

Рисунок 2.1 – Исходная схема ко второй задаче

Таблица 2.1 – Исходные данные к рисунку 2.1

Задание к третьей задаче

Для тороидального магнитопровода, представленного на рисунке 3.1, определить магнитодвижущую силу F, напряженность H и относительную магнитную проницаемость μ при условиях, представленных в таблице 3.1.

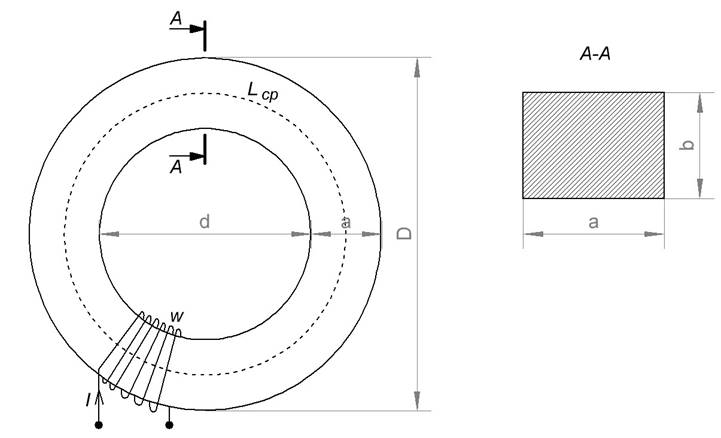

Рисунок 3.1 – Схема магнитопровода к третьей задаче

Таблица 3.1 – Исходные данные к третьей задаче

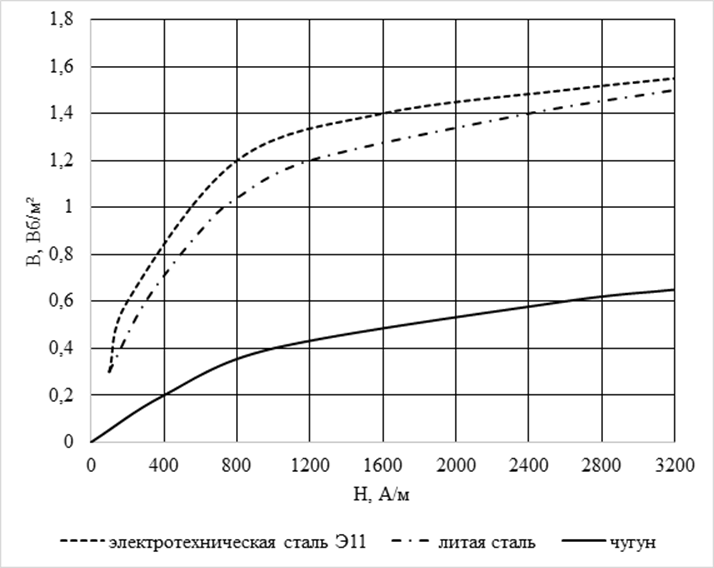

Рисунок 3.2 – Кривые намагничивания стали и чугуна

Задание к четвертой задаче

Для схемы, подключенной в цепь переменного синусоидального тока с переменной частотой (рисунок 4.1), построить графические зависимости силы тока I и напряжений на каждом элементе при частотах тока в диапазоне от 0,1·f_{резонанса}, до 10·f_{резонанса}, если известны данные, представленные в таблице 4.1.

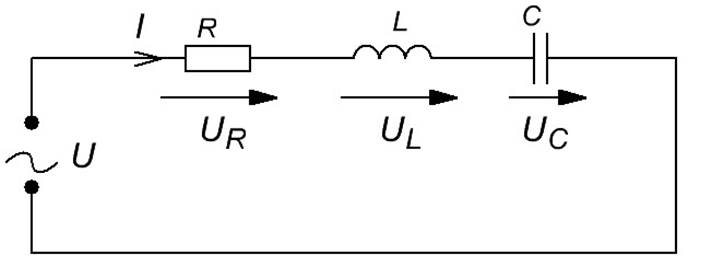

Рисунок 4.1 – Расчетная схема к четвертой задаче

Таблица 4.1 – Исходные данные к четвертой задаче

Задание к пятой задаче

Для четырехпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке 5.1, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе.

Исходные данные представлены в таблице 5.1.

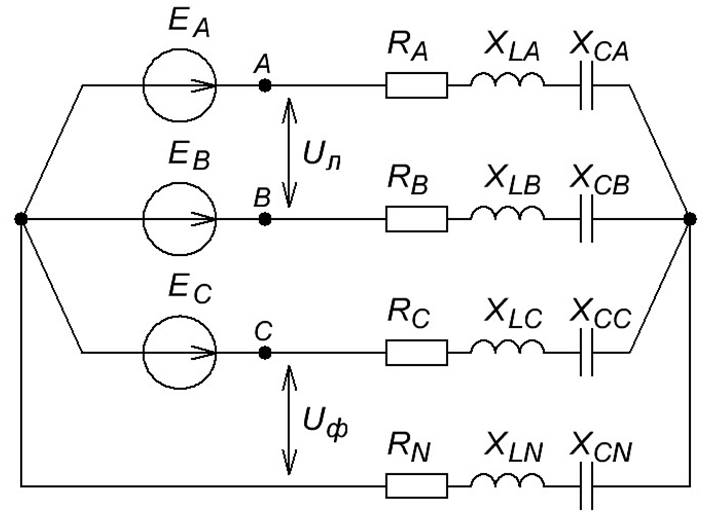

Рисунок 5.1 – Исходная схема к пятой задаче

Таблица 5.1 – Исходные данные к пятой задаче

Задание к шестой задаче

По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

Известны цены деления осей времени, напряжения и тока (таблица 6.1).

Необходимо:

- определить период и частоту тока;

- записать мгновенные значения тока и напряжения по показаниям осциллографа;

- записать напряжение и ток пассивного двухполюсника в комплексной форме;

- определить параметры элементов схемы замещения пассивного двухполюсника;

- построить электрическую схему замещения пассивного двухполюсника;

- построить векторную диаграмму токов и напряжений всех элементов двухполюсника.

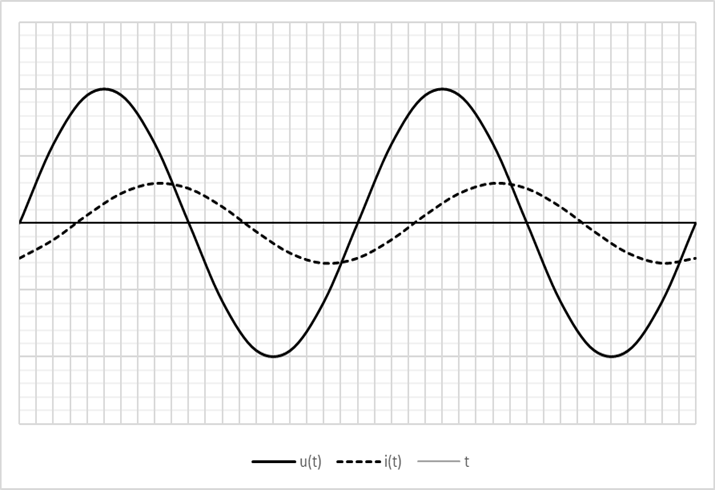

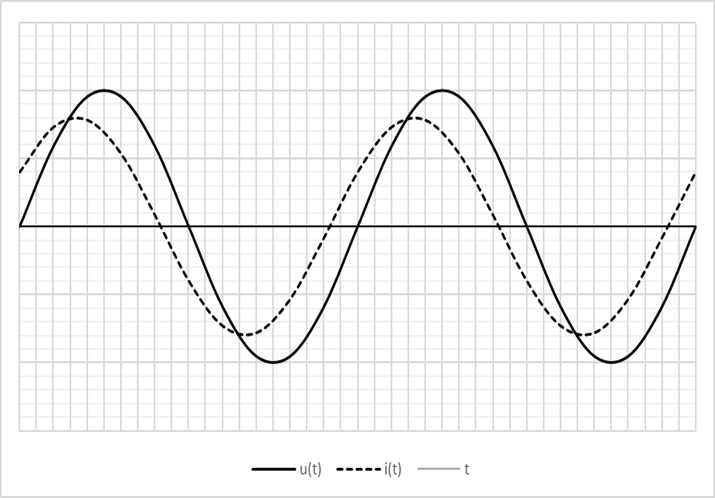

Рисунок 6.1 – Показания осциллографа (данные к шестой задаче)

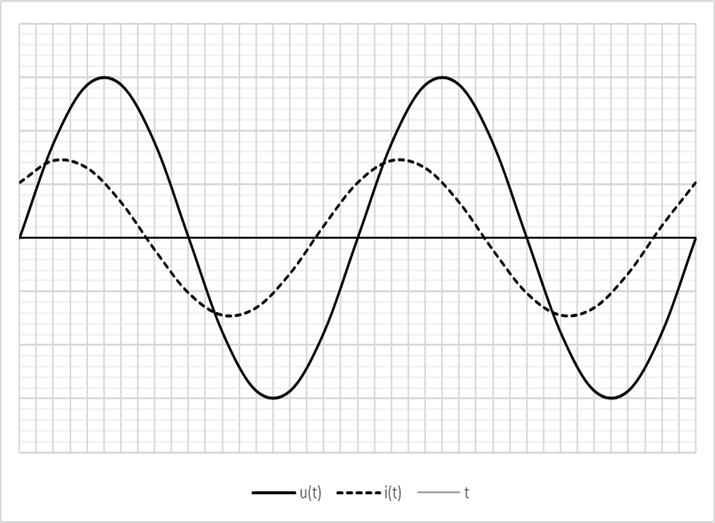

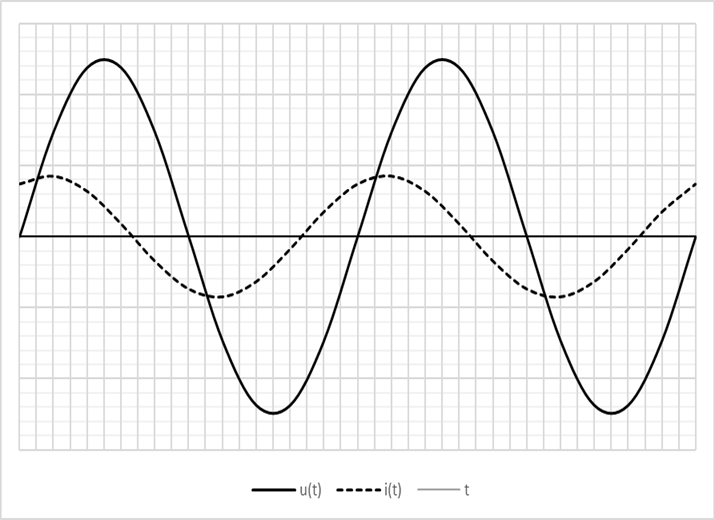

Рисунок 6.2 – Показания осциллографа (данные к шестой задаче)

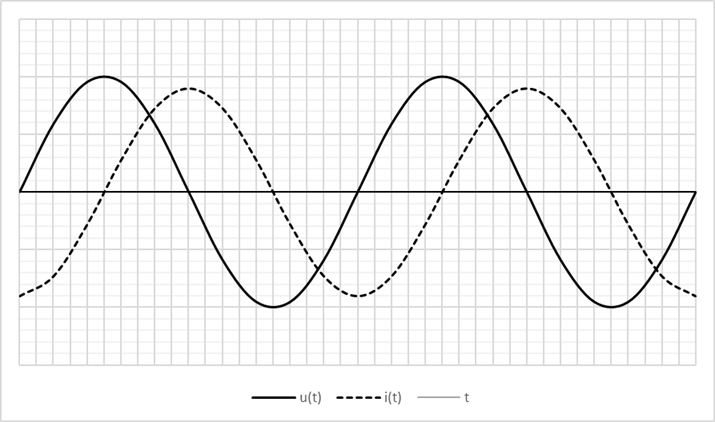

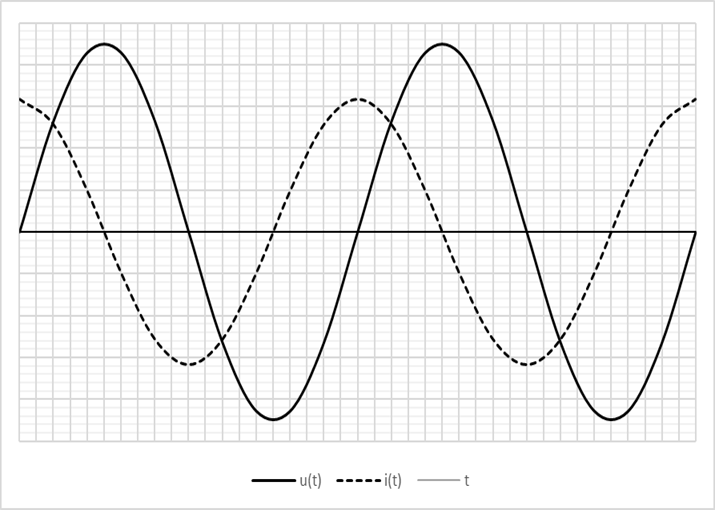

Рисунок 6.3 – Показания осциллографа (данные к шестой задаче)

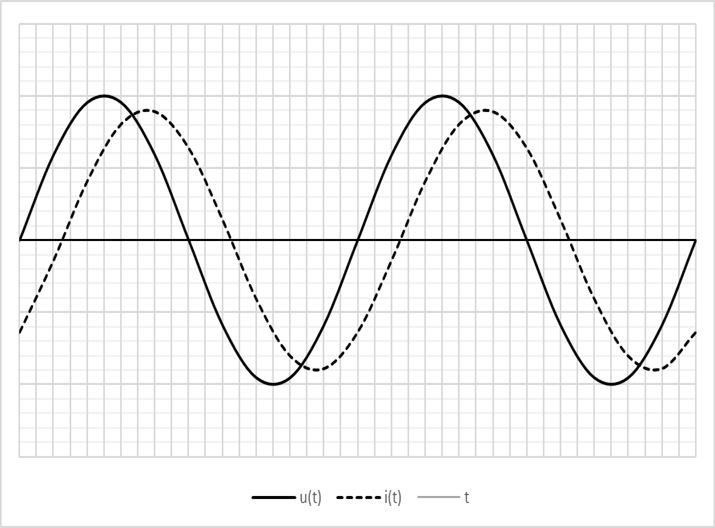

Рисунок 6.4 – Показания осциллографа (данные к шестой задаче)

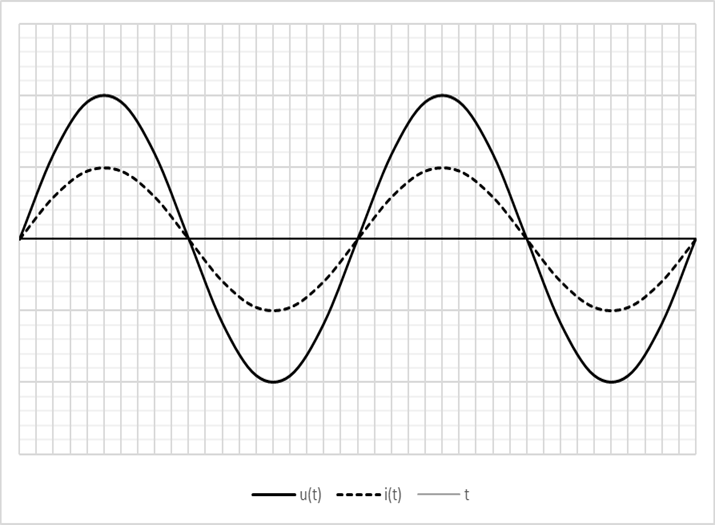

Рисунок 6.5 – Показания осциллографа (данные к шестой задаче)

Рисунок 6.6 – Показания осциллографа (данные к шестой задаче)

Рисунок 6.7 – Показания осциллографа (данные к шестой задаче)

Рисунок 6.8 – Показания осциллографа (данные к шестой задаче)

Рисунок 6.9 – Показания осциллографа (данные к шестой задаче)

Таблица 6.1 – Исходные данные к шестой задаче
