Вариант работ определяется по последним двум цифрам зачетной книжки студента. Например: студент Соколов И. П. имеет номер зачетной книжки 99356. Его вариант 27 (таблица 1).

Таблица 1 – варианты контрольных работ

ЗАДАНИЯ ДЛЯ КОНТРОЛЬНОЙ РАБОТЫ

Коллекторные машины постоянного тока.

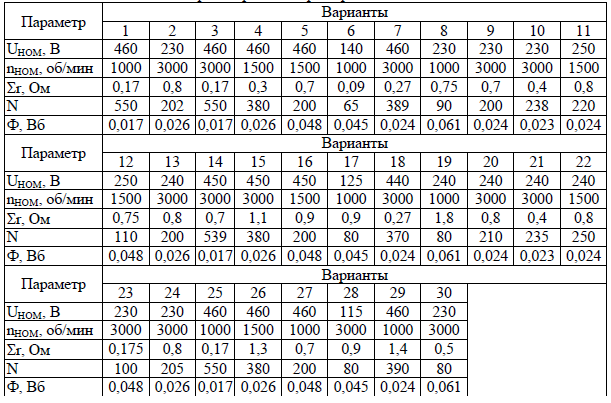

Задача 1. Генератор постоянного тока независимого возбуждения имеет на якоре простую волновую обмотку (а = 1). Щетки угольнографитные. Значения параметров генератора приведены в таблице 3.

Требуется определить для номинального режима работы генератора: ЭДС якоря Е_а.НОМ ток нагрузки I_НОМ (размагничивающим влиянием реакции якоря пренебречь), полезную мощность Р_2НОМ, электромагнитную мощность Р_ЭМ.НОМ и электромагнитный момент М_ЭМ.НОМ.

Таблица 3 – Значение параметров генератора

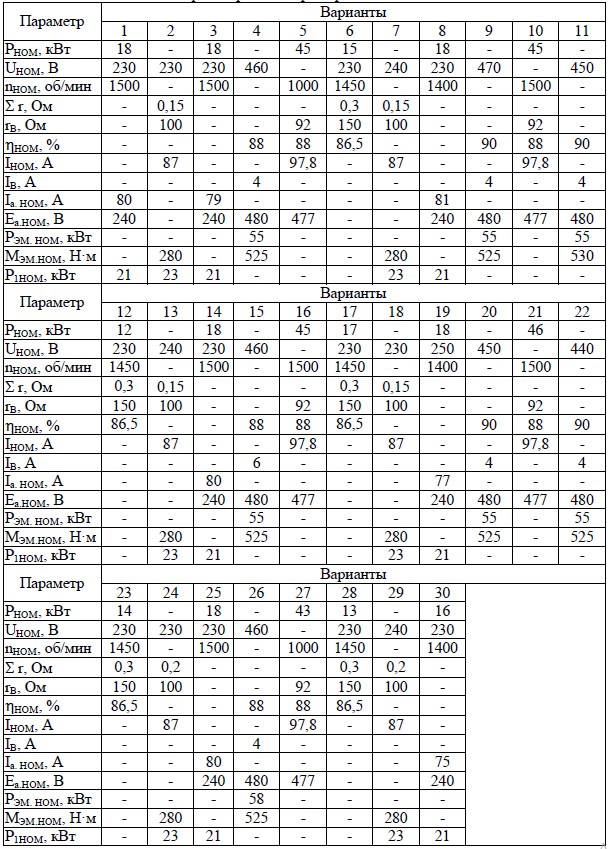

Задача 2. Номинальные данные генератора постоянного тока параллельного возбуждения приведены в таблице 4. Падение напряжения в щеточном контакте пары щеток равно 2 В.

Требуется определить значения параметров, не указанных в таблице 5.

Таблица 4 – Значение параметров генератора

Асинхронные двигатели.

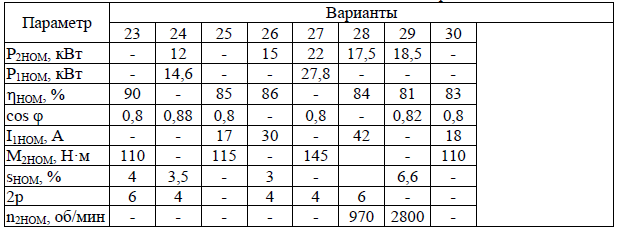

Задача 3. В таблице 5 приведены данные параметров трехфазного асинхронного двигателя с короткозамкнутым ротором. Частота тока в питающей сети 50 Гц. Требуется определить значения параметров, не указанные в таблице в каждом из вариантов.

Таблица 5 – Значение параметров двигателя

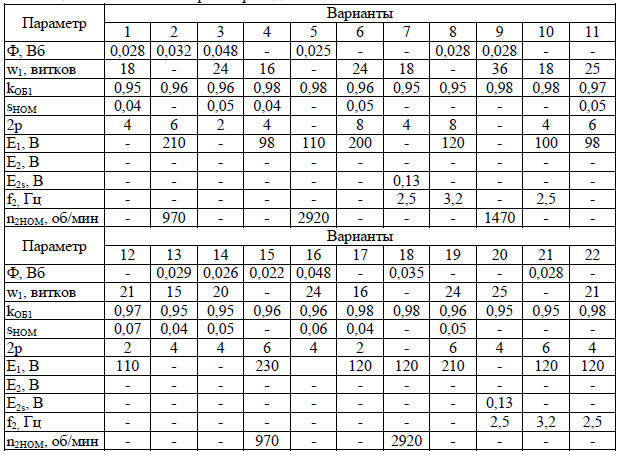

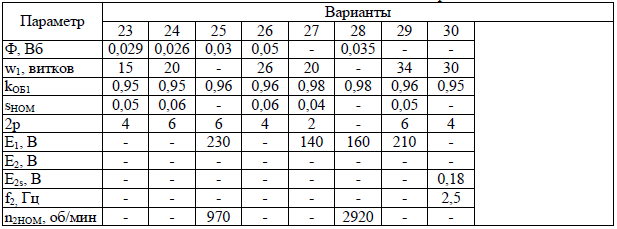

Задача 4. Трехфазный асинхронный двигатель включен в сеть линейным напряжением 380 В, частотой 50 Гц, обмотка статора соединена «звездой». Требуется определить значения параметров, не указанные в таблице 6 в каждом из вариантов.

Таблица 6 – Значение параметров двигателя

Трансформаторы.

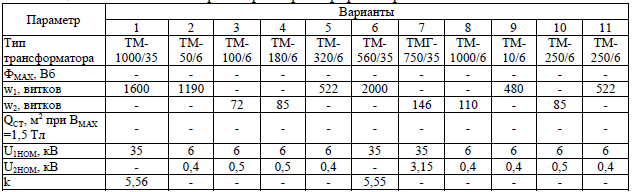

Задача 5. Используя приведенные в таблице 7 значения параметров трехфазных масляных трансформаторов серии ТМ (в обозначении марки в числителе указано номинальная мощность трансформатора в кВ·А, в знаменателе – высшее напряжение в кВ), определить для каждого варианта значения параметров, величины которых не указаны в этой таблице. Обмотки соединены по схемам Y/Y. Частота тока в сети равная 50 Гц.

Таблица 7 – Значение параметров трансформатора

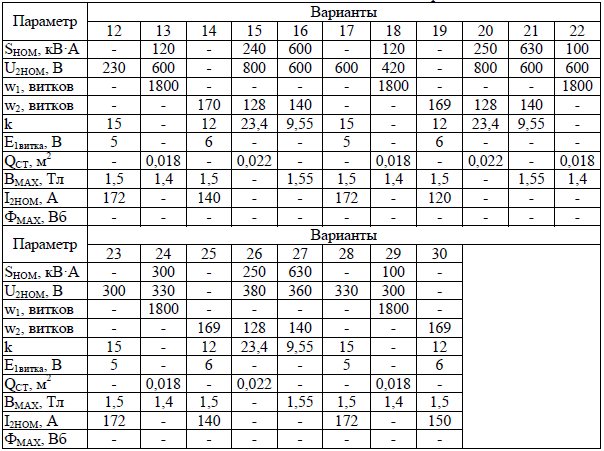

Задача 6. Параметры однофазного двухобмоточного трансформатора приведены в таблице 8. Частота переменного тока в сети равна 50 Гц. Требуется определить не указанные в этой таблице значения параметров для каждого варианта.

Таблица 8 – Значение параметров трансформатора

Синхронные машины.

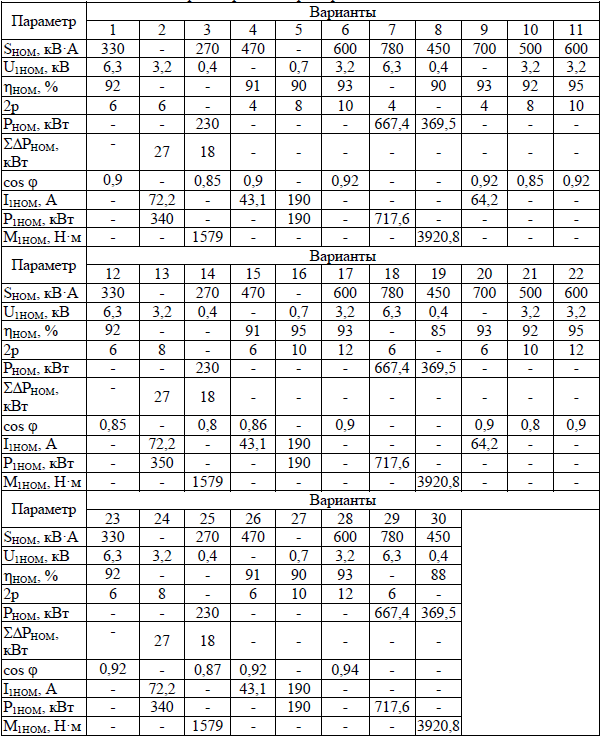

Задача 7. Параметры трехфазного синхронного генератора приведены в таблице 9: номинальное (линейное) напряжение на выходе U_1НОМ при частоте тока 50 Гц, обмотка статора соединена «звездой», номинальный ток статора I_1НОМ, КПД генератора при номинальной нагрузке h_НОМ, число полюсов 2р, мощность на входе генератора Р_1НОМ, полезная мощность на выходе генератора  Р_НОМ, суммарные потери в  режиме номинальной нагрузки SDР_НОМ, полная номинальная мощность на выходе S_2НОМ, коэффициент мощности нагрузки, подключенной к генератору, cos j, вращающий момент первичного двигателя при номинальной загрузке генератора М_1НОМ. Требуется определить параметры, значения которых в таблице не указаны.

Таблица 9 – Значение параметров генератора

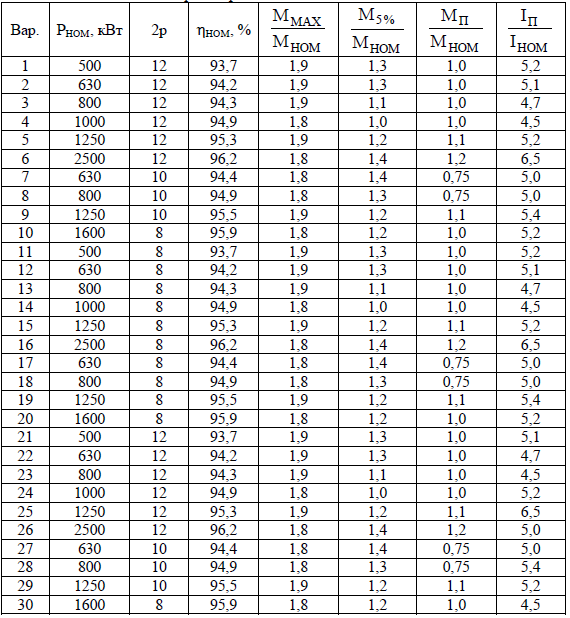

Задача 8. Трехфазный синхронный двигатель серии СДН2 имеет данные каталога (табл. 102): номинальная мощность Р_НОМ, число полюсов 2р, КПД h_НОМ; кратности – пускового тока I_П/I_НОМ (К_I.П), пускового момента М_Н/М_НОМ (К_М.П), максимального синхронного момента М_MAX/М_НОМ (К_М.MAX), асинхронного момента при скольжении s = 5 % (момент входа в синхронизм) М_5%/М_НОМ; соединение обмоток статора «звездой». Значения перечисленных величин приведены в таблице.

Определить: частоту вращения, номинальный и пусковой токи в цепи статора, номинальный, максимальный синхронный, пусковой моменты и асинхронный момент входа в синхронизм (при s = 5 %). Напряжение питающей сети U_С = 10 кВ при частоте 50 Гц, коэффициент мощности cos j = 0,8.

Таблица 10 – Значение параметров двигателя

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Вариант № 1.

1. Устройство машины постоянного тока

2. Назначение и область применения трансформаторов.

3. Линейные асинхронные двигатели

4. Назначение и принцип действия синхронного генератора

Вариант № 2.

1. Магнитная цепь машины постоянного тока

2. Потери и КПД трансформатора

3. Механическая характеристика асинхронного двигателя

4. Назначение и принцип действия синхронного компенсатора

Вариант № 3.

1. Коммутация в машинах постоянного тока. Виды и способы улучшения коммутации

2. Приведение вторичной обмотки к первичной. Векторная диаграмма трансформатора.

3. Электромагнитный момент асинхронной машины

4. Работа синхронного генератора под нагрузкой

Вариант № 4.

1. Принцип действия генератора постоянного тока

2. Включения трехфазных трансформаторов на параллельную работу

3. Регулирование частоты вращения асинхронного двигателя

4. Устройство и принцип действия синхронные машины.

Вариант № 5.

1. Якорные обмотки машины постоянного тока

2. Схемы и группы соединения обмоток трехфазного трансформатора.

3. Схема замещения асинхронного двигателя

4. Работа синхронного генератора на холостом ходе

Вариант № 6.

1. Материалы, применяемые в электрических машинах

2. Опыт холостого хода и короткого замыкания трансформатора.

3. Однофазный асинхронный двигатель

4. Характеристики синхронных генераторов

Вариант № 7.

1. Принцип действия двигателя постоянного тока

2. Регулирование напряжения трансформатора

3. Энергетическая диаграмма асинхронной машины.

4. Классификация электрических машин по назначению и принципу действия

Вариант № 8.

1. Реакция якоря машины постоянного тока. Устранение влияния реакции якоря

2. Уравнения напряжений, МДС и токов трансформатора.

3. Режимы работы трѐхфазной асинхронной машины

4. Назначение и признаки электрических машин

Вариант № 9.

1. Способы возбуждения машин постоянного тока

2. Назначение и основные уравнения автотрансформатора.

3. Способы пуска асинхронного двигателя

4. Параллельная работа синхронного генератора с энергосистемой

Вариант № 10.

1. ЭДС обмотки якоря и электромагнитный момент машины постоянного тока

2. Устройство и принцип действия трансформатора.

3. Получение вращающегося магнитного поля асинхронной машины

4. Назначение и принцип действия синхронного двигателя

Вариант № 11.

1. Характеристики генераторов постоянного тока

2. Устройство трехфазного трансформатора

3. Устройство асинхронной машины

4. Пуск синхронного двигателя

Вариант № 12.

1. Генераторы постоянного тока. Уравнение напряжений

2. Измерительные трансформаторы тока и напряжения.

3. Векторная диаграмма асинхронного двигателя

4. Рабочие характеристики синхронного двигателя

Вариант № 13.

1. Потери мощности в машинах постоянного тока. КПД

2. Сварочные автотрансформаторы.

3. Конденсаторный асинхронный двигатель

4. Способы возбуждения синхронных машин.

Вариант № 14.

1. Пуск двигателя постоянного тока

2. Схемы и группы соединения обмоток трехфазного трансформатора.

3. Энергетическая диаграмма асинхронной машины.

4. Назначение и признаки электрических машин

Вариант № 15.

1. Принцип действия генератора постоянного тока

2. Пик-трансформаторы.

3. Режимы работы трѐхфазной асинхронной машины

4. Работа синхронного генератора на холостом ходе

Вариант № 16.

1. Регулирование частоты вращения двигателя постоянного тока

2. Назначение и область применения трансформаторов.

3. Схема замещения асинхронного двигателя

4. Классификация электрических машин по назначению и принципу действия

Вариант № 17.

1. Коммутация в машинах постоянного тока. Виды и способы улучшения коммутации

2. Потери и КПД трансформатора

3. Способы пуска асинхронного двигателя

4. Материалы, применяемые в электрических машинах

Вариант № 18.

1. Генераторы постоянного тока. Уравнение напряжений

2. Включения трехфазных трансформаторов на параллельную работу

3. Механическая характеристика асинхронного двигателя

4. Устройство и принцип действия синхронные машины.

Вариант № 19.

1. Реакция якоря машины постоянного тока. Устранение влияния реакции якоря

2. Устройство трехфазного трансформатора

3. Векторная диаграмма асинхронного двигателя

4. Назначение и принцип действия синхронного двигателя

Вариант № 20.

1. Якорные обмотки машины постоянного тока

2. Опыт холостого хода и короткого замыкания трансформатора.

3. Регулирование частоты вращения асинхронного двигателя

4. параллельная работа синхронного генератора с энергосистемой

Вариант № 21.

1. Устройство машины постоянного тока

2. Приведение вторичной обмотки к первичной. Векторная диаграмма трансформатора.

3. Однофазный асинхронный двигатель

4. Работа синхронного генератора под нагрузкой

Вариант № 22.

1. Принцип действия двигателя постоянного тока

2. Сварочные автотрансформаторы.

3. Конденсаторный асинхронный двигатель

4. Назначение и принцип действия синхронного компенсатора

Вариант № 23.

1. Способы возбуждения машин постоянного тока

2. Регулирование напряжения трансформатора

3. Электромагнитный момент асинхронной машины

4. Назначение и принцип действия синхронного генератора

Вариант № 24.

1. Характеристики генераторов постоянного тока

2. Измерительные трансформаторы тока и напряжения.

3. Получение вращающегося магнитного поля асинхронной машины

4. Рабочие характеристики синхронного двигателя

Вариант № 25.

1. Магнитная цепь машины постоянного тока

2. Пик-трансформаторы.

3. Устройство асинхронной машины

4. Характеристики синхронных генераторов

Вариант № 26.

1. Потери мощности в машинах постоянного тока. КПД

2. Уравнения напряжений, МДС и токов трансформатора.

3. Линейные асинхронные двигатели

4. Пуск синхронного двигателя

Вариант № 27.

1. Характеристики генераторов постоянного тока

2. Потери и КПД трансформатора

3. Устройство асинхронной машины

4. Назначение и принцип действия синхронного компенсатора

Вариант № 28.

1. Принцип действия генератора постоянного тока

2. Уравнения напряжений, МДС и токов трансформатора.

3. Электромагнитный момент асинхронной машины

4. Устройство и принцип действия синхронные машины.

Вариант № 29.

1. Потери мощности в машинах постоянного тока. КПД

2. Схемы и группы соединения обмоток трехфазного трансформатора.

3. Энергетическая диаграмма асинхронной машины.

4. Характеристики синхронных генераторов

Вариант № 30.

1. Принцип действия двигателя постоянного тока

2. Назначение и область применения трансформаторов.

3. Режимы работы трѐхфазной асинхронной машины

4. Способы возбуждения синхронных машин.
