КамчатГТУ, электротехника и электроника (практикум)
Узнать стоимость этой работы
01.09.2015, 14:53

Каждый студент выполняет один из N вариантов, предлагаемых в соответствующем задании. Номер варианта выбирается по указанию преподавателя или по двум последним цифрам шифра зачетной книжки (для заочников).

Раздел 1. ЗАДАЧИ ПО ТЕМЕ "ЦЕПИ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО ТОКА"

Задача № 1.1

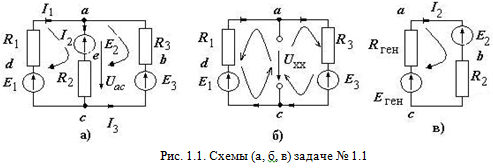

Параметры схемы, показанной на рис. 1.1, а, приведены в таблице 1.1.

Таблица 1.1

Определить:

- значения токов всех ветвей электрической схемы, пользуясь методами: применения законов Кирхгофа, узлового напряжения (двух узлов), эквивалентного генератора (в цепи с током Iэг);

- баланс активной мощности источников и приемников энергии.



Раздел 2. ЗАДАЧИ ПО ТЕМЕ "ЦЕПИ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО ТОКА"

Задача №2.1

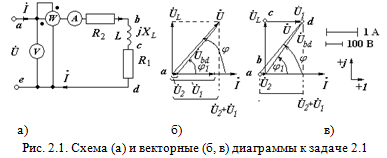

Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.1.

Необходимо определить (рассчитать):

- параметры резистора r1 и индуктивности L1 катушки;

- величины напряжений на резисторах и на участке bd;

- углы сдвига фаз между напряжением и током на входе цепи и на участкеbd;

- параметры схемы для построения векторной диаграммы.

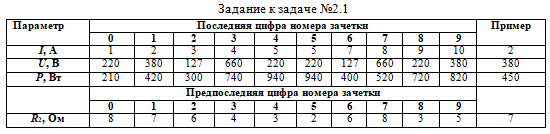

Таблица 2.1



Задача №2.2

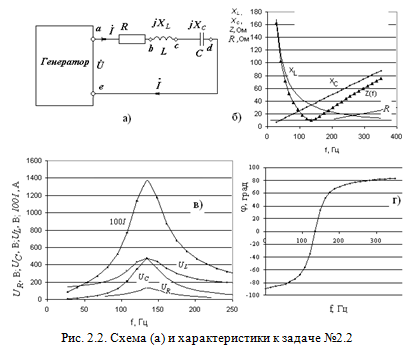

К генератору переменного тока с фиксированным напряжением U подключена цепь, состоящая из последовательно соединенных катушки c активным сопротивлением R и индуктивностью L, а также конденсатора с емкостью С. Параметры цепи приведены в таблице 2.3. Частота генератора w = 2pfможет изменяться в широких пределах, так что при частоте f0 наступает режим резонанса напряжения.

При изменении частоты питающего генератора в пределах 0 <f0< 2f0 рассчитать и построить:

- частотные характеристики элементов цепи R(f), XL(f), XC(f) и всей цепи в целом Z(f);

- зависимости I(f), UR(f), UL(f), UC(С), представив их анализ от рода нагрузки;

- фaзочастотную характеристику – зависимость сдвига фаз между напряжением U на клеммах генератора и током I в цепи от частоты f генератора;

- рассчитать коэффициент усиления напряжения К, добротность Q, волновое сопротивление цепи r;

- параметры схемы для построения векторной диаграммы.

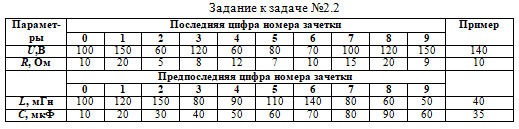

Таблица 2.2



Задача №2.3

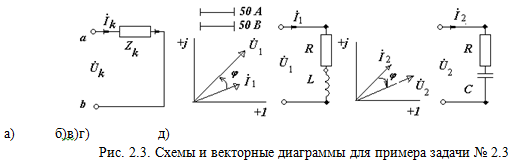

Комплексы действующих значений напряжения Ůkи тока İkцепи (рис. 2.3) с комплексной нагрузкойZkпредставлены в показательной и алгебраической форме в таблице 2.3. В каждом варианте представлено по два значения напряжения и тока (например, Ů1, İ1и Ů2, İ2),записанных в соответствующей форме. Соответственно, каждому варианту соответствует комплексная нагрузка, например, Zk, имеющая активную ReZk и реактивнуюImZkсоставляющие. На этой нагрузке выделяются мощности: полная комплексная Sk, активная Pk и реактивнаяQk.

Необходимо рассчитать значения:

- действующих значений напряжений Uk и тока Ik;

- начальные фазы напряжения yUk и тока yIk, сдвиг фаз между током и напряжением j k = yUk -yIk, град;

- комплексное сопротивление Zk в алгебраической и показательной формах;

- активные ReZk и реактивные ImZk составляющие комплексных сопротивлений нагрузки Zk;

-полные Sk в алгебраической и показательной формах, активные Pk, и реактивные Qk мощности;

- параметры схемы для построения векторной диаграммы для исследуемой цепи;

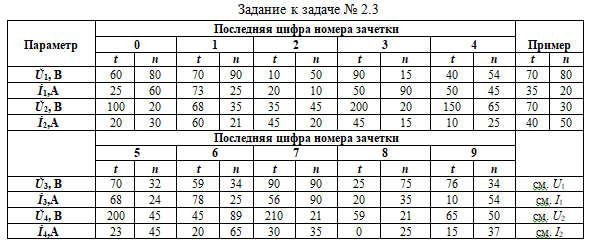

Таблица 2.3



Задача №2.4

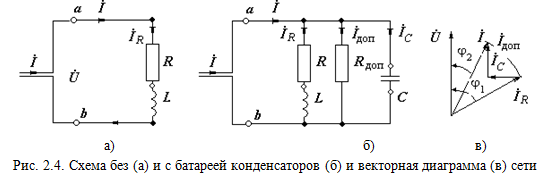

Электрическая энергия мощностью Р1 подводится к потребителю (приемнику) с активно-индуктивной нагрузкой (рис. 2.4, а) по двужильному кабелю с поперечным сечениемS. В данном режиме через кабель протекает токI(частота питающего напряжения 50 Гц), значение которого, естественно, меньшенормативно допустимого (предельного) токаIпрдля используемого кабеля. Действующее значение напряжения на входе сети равно U=220 В при коэффициенте мощности соsj1.

К сети (кабелю), параметры которой представлены в таблице 2.4, требуется подключить дополнительно (параллельно) осветительную (активную) нагрузку мощностью Pдоп. Однако при существующем режиме работы кабеля этого делать нельзя, так как ток нагрузки в подводящем кабеле, естественно, может превысить предельное значение, равноеIпр.

Увеличение активной мощности сети до заданного значения (Р1+ Pдоп) при условии неизменного тока I в подводящем кабеле возможно повышением значения коэффициента мощности сети до величины соsj2. Это достигается подключением реактивной нагрузки с помощью конденсаторной батареи емкостьюС, подключаемой параллельно нагрузке (рис. 2.4, б). В данном случае до компенсации через кабель протекает ток İ, равный İR (рис. 2.4, а, в). После подключения ветвей  с активным сопротивлением Rдоп и емкостьюС (рис. 2.4, б) результирующий ток İ (ток кабеля) остается прежним, уменьшается лишь сдвиг фаз между Ů и İ от j1 до j2.

Таблица 2.4

Необходимо определить:

- коэффициент мощности соsj1 исходной схемы;

- коэффициент мощности соsj2 схемы с дополнительной конденсаторной батареей, обеспечивающей работу схемы при дополнительной осветительной нагрузке, но неизменном токе I в подводящем кабеле.



Задача №2.5

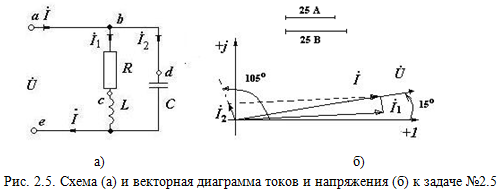

Цепь, представленная на рис. 2.5, а, находится в режиме резонанса тока.На входе цепи действует переменное напряжениеu(t), оригинал которого равен u(t) = Umsin(wt + yU). При этом мгновенный ток i(t) в цепи изменяется по закону: i(t) = imsin(wt + yI).

Требуется определить:

- значение емкости конденсатораС;

- выражения для оригиналов токов i1(t), i2(t), u(t);

- мощности, потребляемые цепью в режиме резонанса;

- параметры схемы для построения векторной диаграммы токов цепи при резонансе.

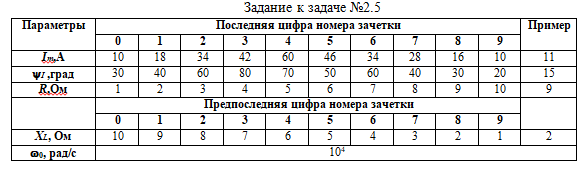

Таблица 2.5



Задача №2.6

Параметры схемы, показанной на рис. 2.6,а, приведены в таблице 2.6. Значения ЭДС и сопротивлений электрической цепи заданы в комплексной форме. Частота синусоидальных источников ЭДС равна f = 50 Гц.

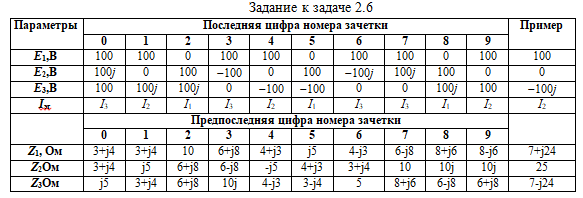

Таблица 2.6

Определить:

- действующие и комплексные значения токов всех ветвей электрической схемы, пользуясь методами: применения законов Кирхгофа, узлового напряжения (двух узлов), эквивалентного генератора (в цепи с током İэг);

- составить баланс активной и реактивной мощности источников и приемников энергии;

- записать выражения оригиналов (для мгновенных значений) ЭДС, всех токов и напряжения Uас.

- построить в одном масштабе на одном рисунке векторную диаграмму токов и падений напряжений на всех участках электрической цепи по внешнему контуру.



Раздел 3. ЗАДАЧИ ПО ТЕМЕ "ТРАНСФОРМАТОРЫ И ЭЛЕКТРИЧЕСКИЕ МАШИНЫ"

Задача № 3.1

Однофазный трансформатор типа ОСЗМ-6,3-74.ОМ5 и трехфазный типа ТСЗМ-25-74.ОМ5 работают как понижающие трансформаторы.

Таблица 3.1

Параметры исследуемых трансформаторов

Тип трансформатора

Sн, кВА

U, В

U, В

Р0, Вт

Ркз, Вт

uкз, %

I0, %

ТСЗМ-25-74.ОМ5

25

220

133

157

576

3,15

2,5

ОСЗМ-6,3-74.ОМ5

6,3

400

230

45,2

156

2,65

4

Пользуясь техническими данными (табл. 3.1), рассчитайте:

- коэффициент трансформации n;

- токи вторичных обмоток;

-  напряжение на вторичной обмотке U2 при активно-индуктивной нагрузке, составляющей b1 от номинальной нагрузки;

- значения сosj1, КПД при cosj2 и нагрузке, составляющей b2 от номинальной;

- годовой КПД, если с полной нагрузкой (b = 1) при cosj1 трансформатор работает tр = 7000 часов.

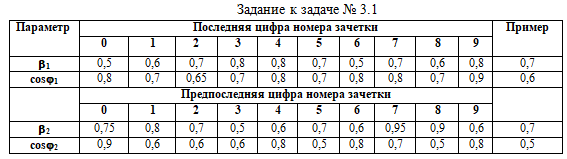

Таблица 3.2



Задача № 3.2

В таблице 3.3 представлены паспортные данные трехфазного короткозамкнутого асинхронного двигателя АД, длительно работающего на промышленной частоте f1 = 50 Гц при частоте вращения ротора n. Двигатель исполняется на напряжение U/U =220/380 В (фазное/линейное).

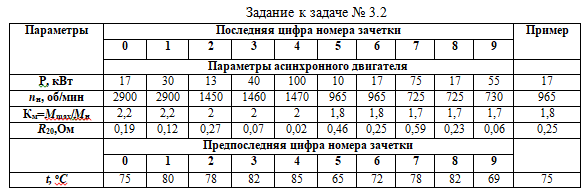

Таблица 3.3

С учетом данных требуется определить:

- электромеханические моменты двигателя Мmax иМн;

- параметры упрощенной Г-образной схемы замещения (рис. 3.1) асинхронного двигателя:

- активное сопротивления r1фазы обмотки статора в нагретом состоянии с учетом температурного коэффициента сопротивления a меди ;

-приведенное сопротивление фазы обмотки ротораr2¢ в нагретом состоянии;

-реактивное сопротивление xк, равное xк =x1 + x2¢.

Таблица 3.4

Зависимость синхронной частоты W вращения ротора от числа полюсов р

р

1

2

3

4

5

n0, об/мин

3000

1500

1000

750

600

W, рад/с

314

157

105

78,5

63



Задача № 3.3

Трехфазный асинхронный двигатель серии А4 с короткозамкнутым ротором имеет номинальные данные, представленные в таблице. 3.6: частота сети f1= 50 Гц, номинальная мощность на валу Р; линейное напряжение Uл (катушки статора соединены звездой), коэффициенты кратности Км = Ммах/Мн, Кп= Мп/Мн, КI=Iлп/Iлн, номинальная частота вращения ротора nн.

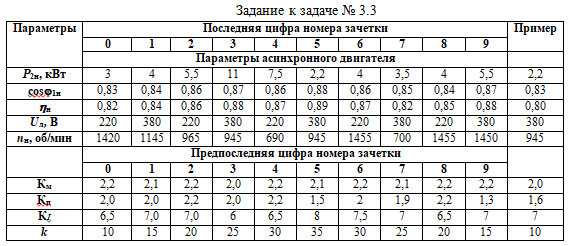

Таблица 3.6

Определить:

- линейные токи I в питающей сети;

-число пар комплектов р катушек в фазах статора;

- номинальное sн и критическое sкр скольжение;

- номинальный вращающий моментМн на валу ротора двигателя;

-критический Ммах = Мкр и пусковой Мп моменты;

- полную мощность S, потребляемую двигателем из сети;

- пусковой ток Iлп двигателя;

- оценить пусковой и номинальный вращающие моменты, если двигатель запускают от сети, напряжение которой на k % меньше номинальной.



Задача № 3.4

Асинхронный двигатель с фазным ротором (рис. 3.2) по схеме включения фазных обмоток статора звездой и линейных напряжениях Uл=380 В в сети f1=50 Гц имеет номинальные данные, представленные в табл. 3.7: сопротивления фазы статора и ротора r1, r2, X1, X2 (см. задачу № 3.2), число витков на фазу w1, w2, число пар полюсов р, номинальное скольжение sн.

Принимая число фаз ротора, равным числу фаз статора, и пренебрегая током I10 холостого хода, требуется определить:

- пусковой ток в цепи ротора I2п и пусковой момент Мп,

- коэффициент мощности cosj при пуске двигателя с замкнутым накоротко ротором (без реостата);

- токи статора I1s и ротора I2s, электромагнитный момент М1s, номинальную частоту nн вращения ротора в отсутствие  в цепи ротора добавочных сопротивлений;

- критический момент Мк и критическую скорость вращения nк;

-величину добавочного сопротивления Rд (пускового реостата), который необходимо ввести в цепь ротора, чтобы получить пусковой момент Мп, равный критическому Мк, пусковые токиI1п, I2п и коэффициент мощности cosjд;

- построить кривые М(s) для  случаев работы двигателя: а) с закороченным ротором; б) с сопротивлением Rд,, включенным в цепь ротора.

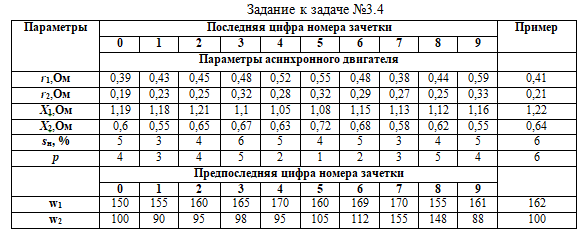

Таблица 3.7



Задача № 3.5

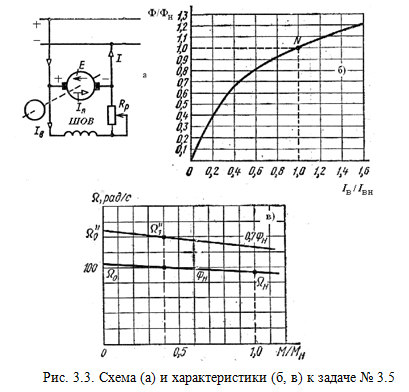

Двигатель постоянного тока с параллельной обмоткой возбуждения имеет номинальные характеристики, представленные в таблице 3.8. Номинальное напряжение Uн = 220 В. Для увеличения скорости вращения якоря в цепь параллельной обмотки возбуждения введен регулировочный реостат (рис. 3.3, а), обеспечивающий ослабление магнитного потока Ф до величины, равной 0,7 от номинального значения Фн. Сопротивление обмотки якоря в нагретом состоянии rя известно.

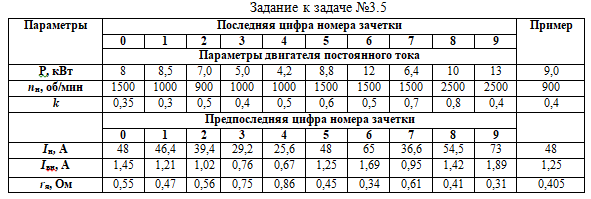

Таблица 3.8

Пренебрегая реакций якоря, определить:

-сопротивление Rв регулировочного реостата, введенного в цепь обмотки возбуждения;

- частоту вращения n1¢¢;

- ток Iя в цепи якоря при работе двигателя с моментом на валу М1= kМн;

- частоту вращения n0¢¢ якоря двигателя, работающего при ослабленном магнитном потоке в режиме холостого хода;

параметры схемы для построения естественной и искусственной механических характеристик.



Раздел 4. ЗАДАЧИ ПО ТЕМЕ "АНАЛОГОВЫЕ ЭЛЕМЕНТЫ СХЕМ"

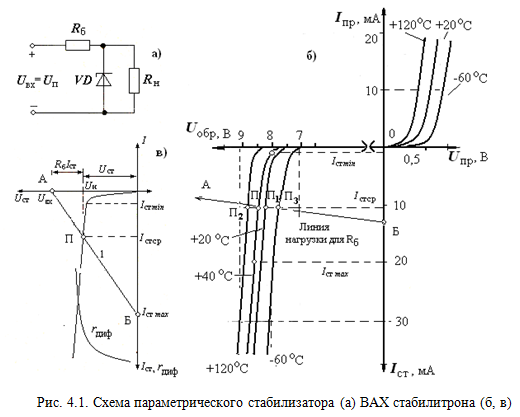

Задача № 4.1 Расчет параметрического стабилизатора на стабилитроне

Для стабилизации напряжения на нагрузке Rн используется полупроводниковый кремниевый стабилитрон (рис. 4.1), имеющий напряжение стабилизации Uст.

Известно, что при температуреТ максимальный и минимальный токи стабилитрона Iстmin, Iстmах, сопротивление нагрузки Rн, напряжение Uп источника питания изменяется от (Umin до Umах); масштаб по оси напряжений Uобр задается параметром u(таблица 3.1).

Необходимо определить:

- сопротивление ограничительного (балластного) резистора Rб, при температуреТ;

- обеспечивается ли стабилизация во всем диапазоне изменений Uп;

- графоаналитическим методом рабочий режим стабилитрона (Uст, Iст), подключенного в цепь совместно с балластным резистором;

- параметры статическогоR0 и дифференциального rдиф сопротивлений стабилитрона для среднего значения напряжения питания Uпср;

- значение ТКН стабилитрона;

- определить падение напряжения на балластном резисторе при Uвх=Umах и Uвх= Umin.

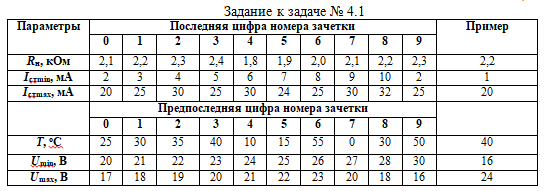

Таблица 4.1



Задача № 4.2 Расчет усилительного каскада на транзисторах

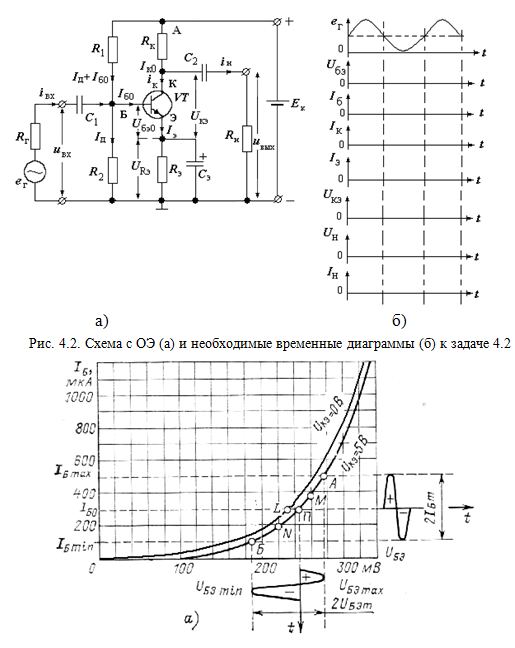

Усилительные каскады на биполярных и полевых транзисторах приведены на рис. 4.2, 4.3. Характеристики транзисторов приведены в таблицах 4.3, 4.5. Рассчитать усилительный каскад на транзисторе с необходимыми параметрами усиления класса А.

Задача № 4.2.1 Расчет параметров каскада по схеме ОЭ

Транзистор включен в усилительный каскад (класс усиления А)  по схеме с общим эмиттером (рис. 4.2) при ЭДС источника питания Ек. Характеристики  транзистора приведены в таблице 4.2 и на рис. 4.3. Известны параметры усилительного каскада и усиливаемого сигнала: постоянная составляющая тока базы Iб0, амплитуда переменной составляющей тока базы Iбm, величины сопротивления Rк, сопротивление нагрузки Rн, максимально допустимая мощность Ркmax, нижняя fпн и верхняя fпв частоты полосы пропускания усиливаемых сигналов.

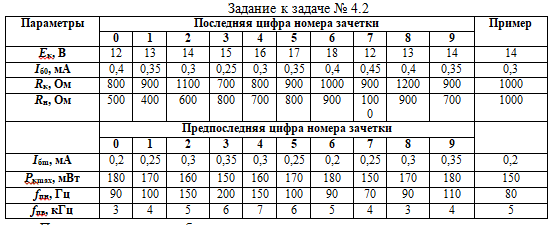

Таблица 4.2

Принять, что каскад работает в нормальных стационарных условиях, поэтому влиянием температуры на режим транзистора можно пренебречь.

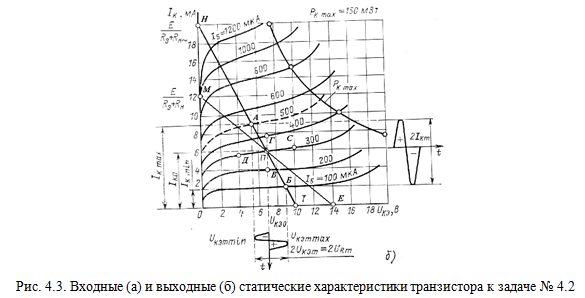

Допускается проводить линии характеристик между линиями, представленными на рис. 4.2.

Необходимо:

- построить линию Ркmax(Uкэ), как функцию напряжения Uкэ;

- построить линию нагрузки как функцию Iкэ(Rк, Uкэ) по постоянному и переменному току;

- определить постоянные составляющие тока Iк0 и напряжения Uкэ0 коллектора;

- амплитуду переменной составляющей тока коллектора Iк0m;

- амплитуду выходного напряжения Uвыхm;

- коэффициенты усиления KI, KU, KP;

- выходную мощность Рвых.к, мощность, рассеиваемую на нагрузке постоянной составляющей тока коллектора Рк0, полную потребляемую мощность в коллекторной цепи Р0;

- КПД  h коллекторной цепи;

- напряжение смещения Uбэ0 и амплитуду входного сигнала  Uбэm;

- входную мощность Рвх;

- входное сопротивление сигнала Rвх;

- сопротивление резисторов R1 и R2;

- емкость разделительных конденсаторов С1 и С2, конденсатора в цепи эмиттера Сэ с учетом того, что диапазон усиливаемых колебаний fпн-fпв;

- рассчитать и объяснить физический смысл малосигнальныхh-параметров транзистора VТ с учетом его характеристик.



Задача № 4.2.2 Расчет параметров каскада по схеме ОИ

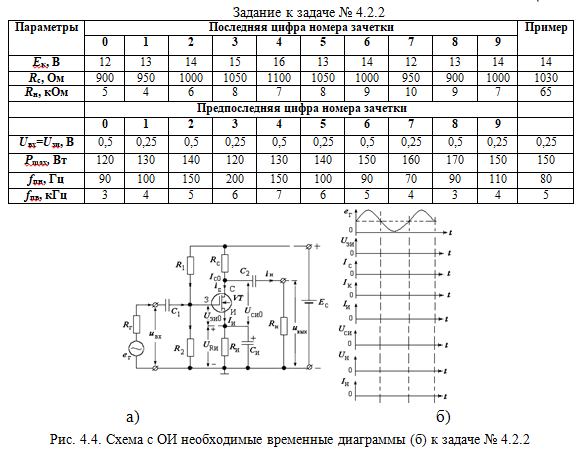

Полевой МОП-транзистор с каналом n-типа (ПТИЗ) имеет максимальную мощность Рmах, включен в усилительный каскад по схеме с общим истоком (рис. 4.4) при ЭДС источника питания Ес. Сопротивление резистора нагрузки Rн. Переменная составляющая напряжения затвор-исток равна Uвх = Uзи.

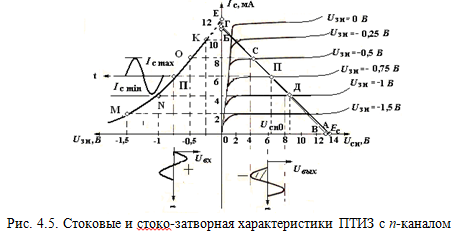

Характеристики транзистора приведены в таблице 4.3 и на рис. 45.5. Известны нижняя fпн и верхняя  fпв частоты полосы пропускания усиливаемых сигналов.

Определить:

- параметры элементов схемы ОИ, необходимые для работы в классе усиления А в выбранном диапазоне частот;

- параметры линии нагрузки по постоянному и переменному току;

- характеристики схемы: коэффициент усиления напряжения, мощность, КПД;

- параметры стокозатворной характеристики; значение крутизны и напряжения отсечки.

Таблица 4.3

Принять, что каскад работает в нормальных стационарных условиях, поэтому влиянием температуры на режим транзистора можно пренебречь.

Допускается проводить линии характеристик между линиями, представленными на рис. 4.5.
