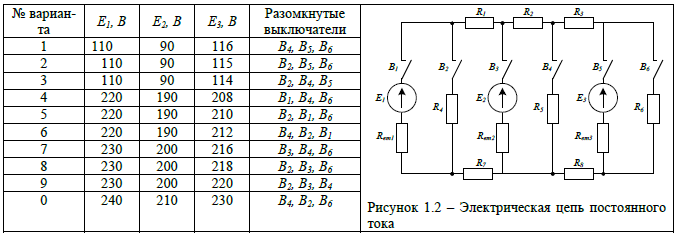

1 ЭЛЕКТРОТЕХНИКА Выбор варианта задания производится по последней цифре номера зачетной книжки студента. Практическое занятие 1 Расчет разветвленных цепей постоянного тока Задача 1 Определить по методу контурных токов токи в ветвях цепи и режимы работы источников энергии. Проверку провести методом непосредственного применения законов Кирхгофа. Составить баланс мощностей. Таблица 1.1 – Исходные данные к задаче 1

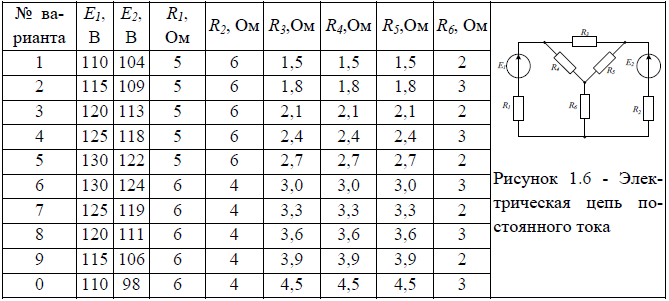

Задача 2. В цепи (рис. 1.6) ЭДС источников питания равны Е1 и Е2, а сопротивления ветвей R1, R2, R3, R4, R5, R6. Определить по методу эквивалентного генератора ток в ветви с сопротивлением R6. Проверить результат, определив этот ток по методу узлового напряжения. При решении задачи применить преобразование треугольника сопротивлений в эквивалентную звезду. Таблица 1.2 – Исходные данные к задаче 2

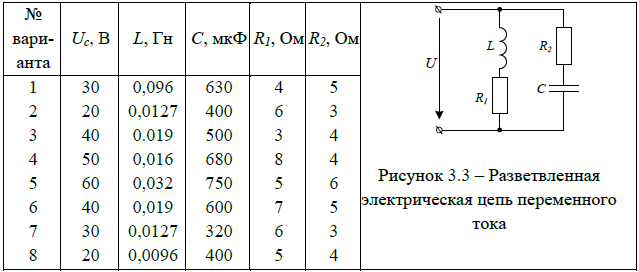

Практическое занятие 3 Расчет разветвленной цепи однофазного переменного тока Задача 3 В цепь синусоидального тока частотой f = 50 Гц (рис. 1.3) включены две параллельные ветви. Параметры элементов известны: R1, R2, L, С. Напряжение на конденсаторе Uc. Найти токи в ветвях и в неразветвленной части цепи. Определить сдвиги фаз всей цепи и в обеих ветвях. Построить векторную диаграмму. Таблица 3.1 – Исходные данные к задаче 3

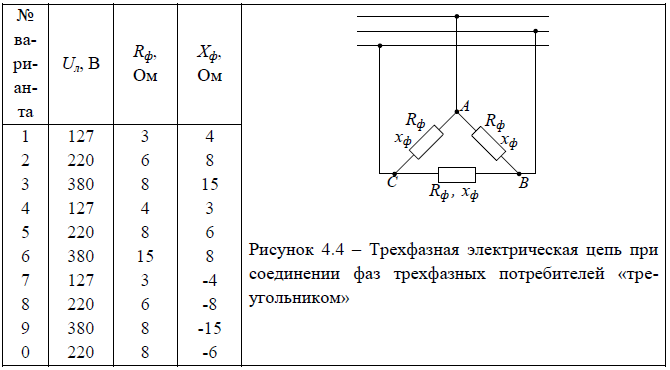

Практические занятие 4 Расчет разветвленной трехфазной цепи соединением «треугольник» Задача 4 К трехфазной линии с линейным напряжением Uл подключен симметричный трехфазный приемник, соединенный треугольником (см. рис. 1.4). Активное и реактивное сопротивления фазы приемника соответственно равны Rф и Xф. Определить ток в фазах приемника и линейных проводах, а также потребляемую приемником активную мощность в режимах: а) симметричном трехфазном; б) при обрыве одной фазы приемника; в) при обрыве линейного провода (вследствие сгорания плавкой вставки предохранителя). Построить для всех трех режимов топографические диаграммы напряжений и показать на них векторы токов. Таблица 4.1 Данные к задаче 4

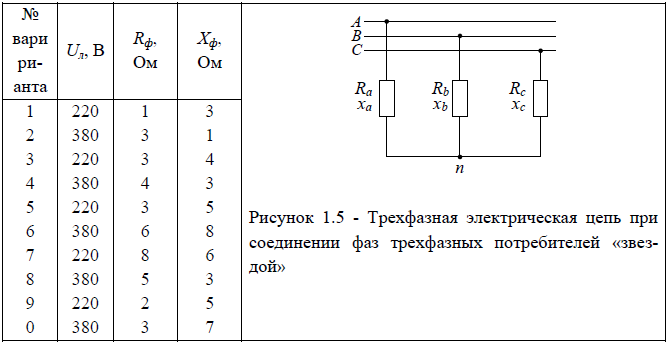

Практическое занятие 5 Расчет разветвленной трехфазной цепи, соединенной по схеме «Звезда» Задача 5 К трехфазной линии с линейным напряжением Uл подключены три одинаковых приемника, соединенных звездой (см. рис. 1.5). Активное и реактивное сопротивления каждого приемника равны Rф и Хф. Определить токи в фазах нагрузки и линейных проводах, а также потребляемую нагрузкой активную мощность в режимах: а) симметричном трехфазном; б) при обрыве одной фазы нагрузки; в) при коротком замыкании той же фазы нагрузки. Построить для всех трех режимов топографические диаграммы напряжений и показать на них векторы токов. Таблица 5.1 Данные к задаче 5
Практическое занятие 6 Расчет параметров трансформатора Задача 6 Трехфазный трансформатор характеризуется следующими номинальными величинами: мощностью Sн; высшее линейное напряжение U1н; низшее линейное напряжение U2н. Схема соединения обмоток трансформатора Y/Y. Мощность потерь холостого хода Р0 (при первичном напряжении, равном номинальному); мощность потерь короткого замыкания Ркн (при токах в обмотках, равных номинальным). Определить: а) коэффициент трансформации; б) фазные напряжения первичной и вторичной обмоток при холостом ходе; в) номинальные токи в обмотках трансформатора; г) активное сопротивление фазы первичной и вторичной обмоток; д) КПД трансформатора при cosj2= 0,8 и значениях коэффициента загрузки 0,25; 0,5; 0,75; е) годовой эксплуатационный КПД трансформатора при тех же значениях cosj2= 0,8 и коэффициента загрузки при условии, что трансформатор находится под нагрузкой в течение года 4200 ч, а в остальное время цепь вторичной обмотки разомкнута. Указание. Принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками. Таблица 6.1 – Исходные данные к задаче 6
Практическое занятие 7 Расчет параметров электродвигателя Задача 7 Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением 380 В. Величины, характеризующие номинальный режим двигателя: мощность на валу Р2н; частота вращения ротора n2н; коэффициент мощности cosjн; КПД hн. Обмотки фаз статора соединены звездой. Кратность критического момента относительно номинального Км=Мк/Мн. Определить: а) номинальный ток в фазе обмотки статора; б) число пар полюсов обмотки статора; в) номинальное скольжение; г) номинальный момент на валу ротора; д) критический момент; е) критическое скольжение; ж) значения моментов, соответствующие значениям: Sн; Sк; 0,1; 0,2; 0,4; 0,6; 0,8; 1,0 (по формуле пункта е); з) пусковой момент при снижении напряжения в сети на 10 %. Построить механическую характеристику n(М) электродвигателя. Таблица 7.2 Данные к задаче 7
2 ЭЛЕКТРОНИКА Практическое занятие 8 Выбор элементов при конструировании электронных устройств Задача 8 а) подобрать по справочнику полупроводниковый диод. Режим работы диода указан в таблице 1.1. Таблица 8.1 Режим работы диода
Примечание. Здесь и далее: цифры внутри таблицы означают номер варианта задания. Необходимые параметры по данному варианту находят в верхней строке и левом столбце таблицы; б) подобрать по справочнику транзистор, удовлетворяющий режиму работы, указанному в таблице 1.2. Мощность рассеяния на коллекторе при подборе транзистора не учитывать. в) выбрать резистор для установки в схему, если известны расчетные данные (табл. 1.3). г) выбрать конденсатор для установки в схему, если известны расчетные данные (табл. 1.4). Таблица 8.2 Режим работы транзистора
Таблица 8.3 Расчетные данные для выбора резистора
Таблица 8.4 Расчетные данные для выбора конденсатора
Практическое занятие 9 Расчет маломощных выпрямителей, работающих на активную нагрузку Задача 9 Рассчитать выпрямитель, работающий на активную нагрузку. Параметры нагрузки указаны в таблице 2.1. Таблица 9.1 Параметры нагрузки выпрямителя
Схема выпрямителя – по указанию преподавателя. Напряжение сети принять равным 220 В.

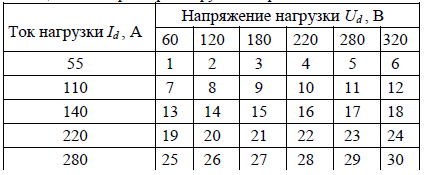

Практическое занятие 10 Расчет мощных выпрямителей Задача 10 Произвести расчет мощного выпрямителя, выполненного по мостовой схеме с трехфазным питанием. Параметры нагрузки указаны в таблице 3.2. Температуру охлаждающего воздуха принять согласно табл. 3.3. Частота питающей сети 50 Гц. Таблица 10.2 Параметры нагрузки выпрямителя
Таблица 10.3 Температура охлаждающего воздуха
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
