Задание на контрольную работу Задание №1 Выбрать по наибольшему продолжительному току и проверить на термическую стойкость алюминиевые шины к трансформатору собственных нужд станции при следующих условиях: На станции, принципиальная схема которой приведена на рисунке 2.1, установлены два турбогенератора мощность по 𝑆Г МВА, 𝑈ном = 10,5 кВ, 𝑋𝑑``, 𝑇𝑎Г c, а также два трансформатора собственных нужд мощностью по 𝑆Т МВА. При нормальной работе станции нагрузка трансформатора составляет по 𝑆Т/2 МВт, 𝑐𝑜𝑠 𝜑 = 0,85. В случае вынужденного отключения одного из них нагрузка второго удваивается. Связь станции с сетью системы осуществляется через два трансформатора. Эквивалентное сопротивление этих трансформаторов в сети системы, отнесенное к базисной мощности 𝑆б МВА, составляет 𝑋𝐶 , 𝑇𝑎𝐶 𝑐. Время отключения КЗ – 𝑡к с. Исходные данные для выполнения задания №1 выбираются по указанию преподавателя из таблицы 2.1

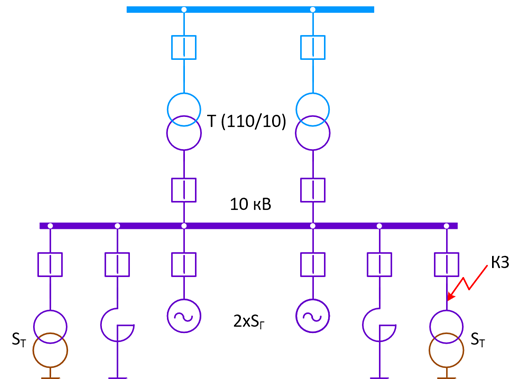

Рисунок 2.1 – Расчетная схема Таблица 2.1 – Варианты для задания №1
Задание №2 Определить наибольшие результирующие и изгибающие электродинамические нагрузки при трехфазном КЗ, действующие на шины, расположенные в одной плоскости (рисунок 2.1а), а также по вершинам прямоугольного равнобедренного треугольника (рисунок 2.1б) и равностороннего треугольника (рисунок 2.1в). Расстояние между шинами (во всех конструкциях) а м, ударный ток КЗ 𝑖уд. кА. Исходные данные для выполнения задания №2 выбираются по указанию преподавателя из таблицы 2.2 Таблица 2.2 – Варианты для задания №2

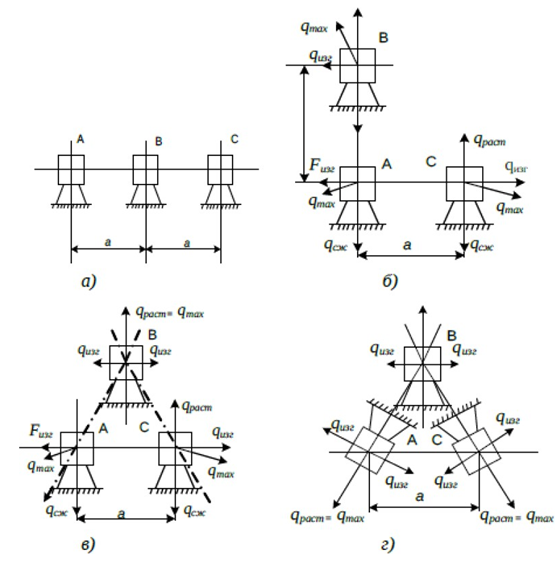

Рисунок 2.2 – Шинные конструкции | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
