КПТ, монтаж и наладка электрических сетей (контрольная работа)

Контрольная работа состоит из расчётной и графической частей. При выполнении расчётной части необходимо ссылаться на справочную литературу, выбранное электрооборудование расшифровывать. В графической части выбранное электрооборудование должно быть соответствующим образом обозначено.

При выполнении контрольной работы необходимо :

- выполнить расчётную и описательную часть работы в тетради в клетку, («от руки»);

- произвести все расчеты в системе СИ;

- выполнить план силовых сетей в соответствии с действующими стандартами на буквенные и графические обозначения элементов схем (схемы можно выполнить в графическом редакторе на компьютере);Формат плана –А4 или А3 – выбирается самостоятельно;

- привести список использованных источников литературы;

- не допускается применение ксерокопий в домашней контрольной работе.

Все расчеты и выбор электрооборудования должны выполняться с подробными пояснениями и ссылками на литературу.

Контрольные задания приведены на 10 вариантов. Номер варианта соответствует последней цифре зачетной книжки студента, когда номер зачетной книжки имеет последней цифрой 0, к выполнению принимается 10 вариант.

Задания к выполнению контрольной работы.

Задание 1

Ответьте на теоретический вопрос в соответствии с вариантом.

1. Объем работ при капитальном ремонте оборудования, виды испытаний после капитального ремонта.

2. Монтаж кабельных линий в траншее, контроль качества монтажа кабельных линий.

3. Монтаж кабельных линий в лотках и трубах, контроль качества монтажа кабельных линий.

4. Организация и производство электромонтажных работ на объектах.

5. Монтаж сборных КРУ.

6. Монтаж кабельных линий в условиях Крайнего Севера, контроль качества монтажа.

7. Монтаж концевых заделок кабельных линий при соединении с воздушными линиями.

8. Характеристика опор воздушных линий.

9. Характеристика изоляторов воздушных линий.

10. Характеристика проводов воздушных линий.

Задание 2

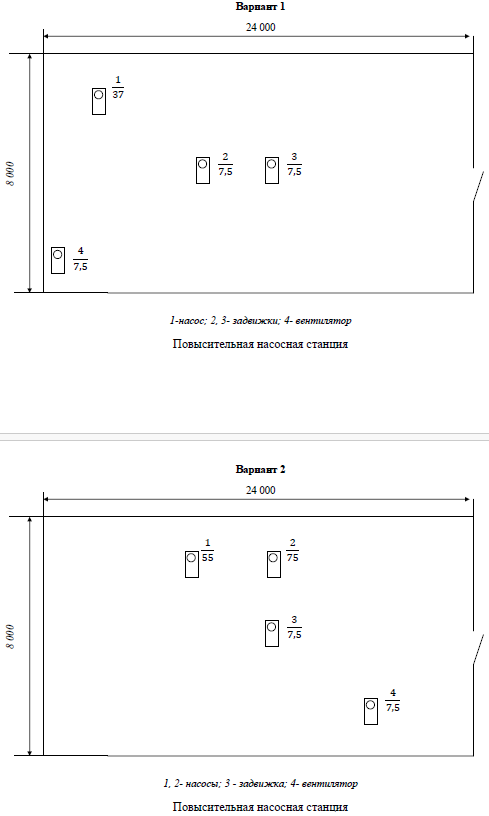

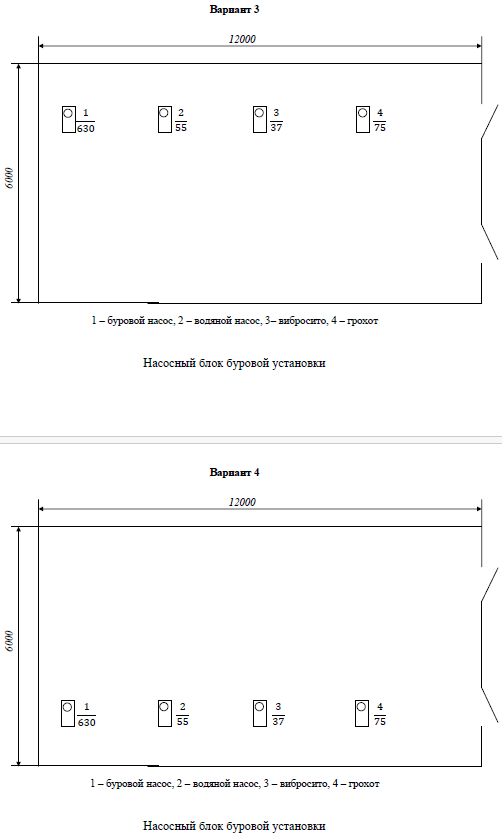

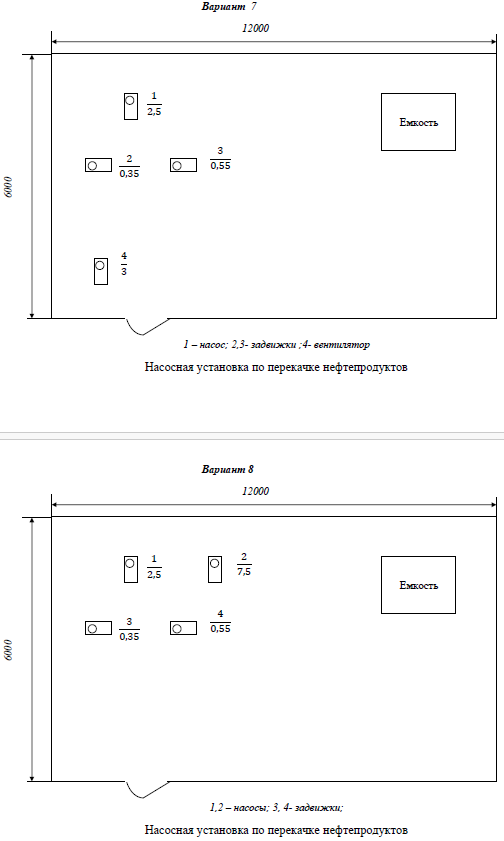

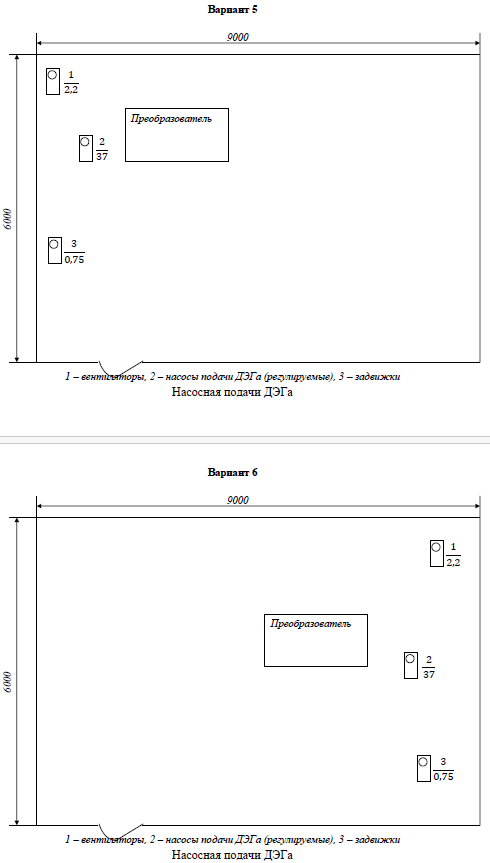

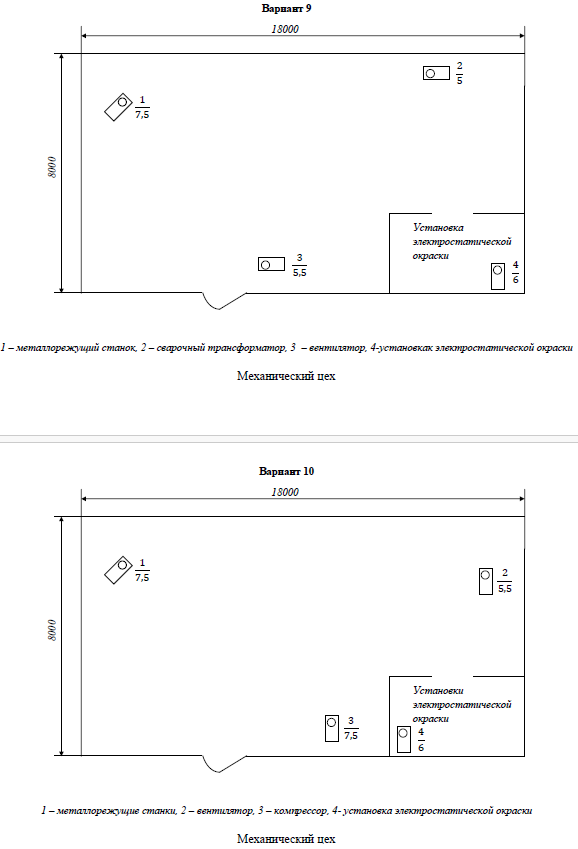

Для указанного в варианте производственного помещения:

1. выбрать тип силового и осветительного щитов;

2. выбрать кабели, способы их прокладки;

3. выбрать автоматические выключатели (вводной и на отходящих линиях) силового щита;

4. Выполнить план силовой сети с указанием размещения силового электрооборудования, силового и осветительного щитов, способа прокладки и марок силовых кабелей.

Задание 3

Ответьте на вопрос в соответствии с вариантом.

1. Описать испытания и определить нормы испытаний силового трансформатора ТС3 630/10 после капитального ремонта.

2. Описать испытания и определить нормы испытаний силового трансформатора ТМ3 1000/10 после капитального ремонта.

3. Описать испытания и определить нормы испытаний силового трансформатора ТС3 630/10 при межремонтных испытаниях.

4. Описать испытания и определить нормы испытаний силового трансформатора ТМ3 1000/10 при межремонтных испытаниях.

5. Опишите испытания и проверки заземляющих устройств при межремонтных испытаниях.

6. Опишите испытания и проверки заземляющих устройств после капитального ремонта.

7. Опишите испытания, определите      нормы испытаний для разъединителя РЛНД 10/400 после капитального ремонта.

8. Опишите испытания, определите нормы испытаний для масляного выключателя при  капитальном ремонте𝑈н = 35 кB, 𝐼ном = 1000 А, 𝑈ном цепей управления = 110 B.

9. Опишите испытания, определите нормы испытаний при капитальном ремонте для выключателя нагрузки марки ВНП-М1-10/630.

10. Опишите испытания, определите нормы испытаний при капитальном ремонте для электро-газового выключателя 𝑈н = 35 кB,𝐼ном = 630 А. Питание привода выключателя от сети постоянного ока 110 в.
