КДЗ выполняется и оформляется на листах стандартного формата А4. Электрические схемы, графики выполняются с соблюдением требований ЕСКД и использованием чертежных инструментов (не от руки), допускается применение компьютерной графики. В случае использования при расчетах компьютерных средств соответствующие распечатки должны быть выполнены также на стандартных листах и вложены в работу. Вариант задания выбирается студентом из соответствующих каждому заданию таблиц по двум последним цифрам номера зачетной книжки (шифра): электрическая схема по предпоследней цифре номера; численные значения параметров элементов цепи – по последней цифра номера. ВАРИАНТЫ ЗАДАНИЙ Задание 1 В соответствии с вариантом для заданной цепи относительно заданных зажимов (точек) определить входные сопротивления Rвх1 и Rвх2. Таблица 1.1 Выбор электрической схемы
Условное обозначение: K – соответствует разомкнутому положению ключа,
Рис. 1.1
Рис. 1.2 Таблица 1.2 Параметры элементов цепи
Указания: Перед началом решения изобразите схему в том виде, который соответствует именно вашему варианту, исключив из нее соответственно «лишние» элементы (зажимы, ключи). Пользуйтесь правилами эквивалентных преобразований последовательных и параллельных соединений сопротивлений, а при необходимости преобразований «звезды» в «треугольник» или «треугольника» в «звезду».

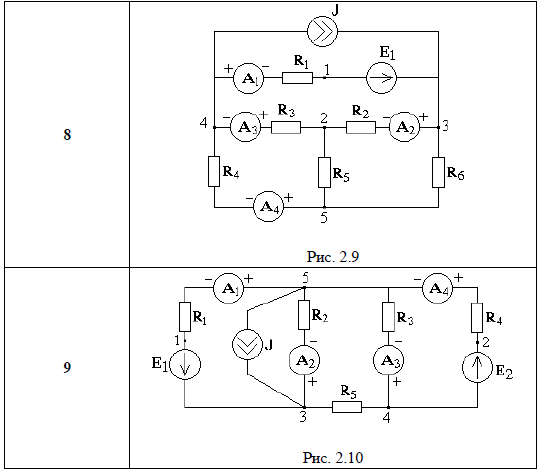

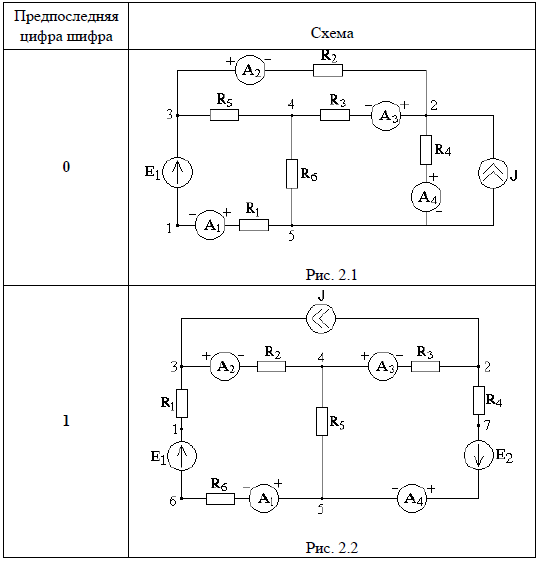

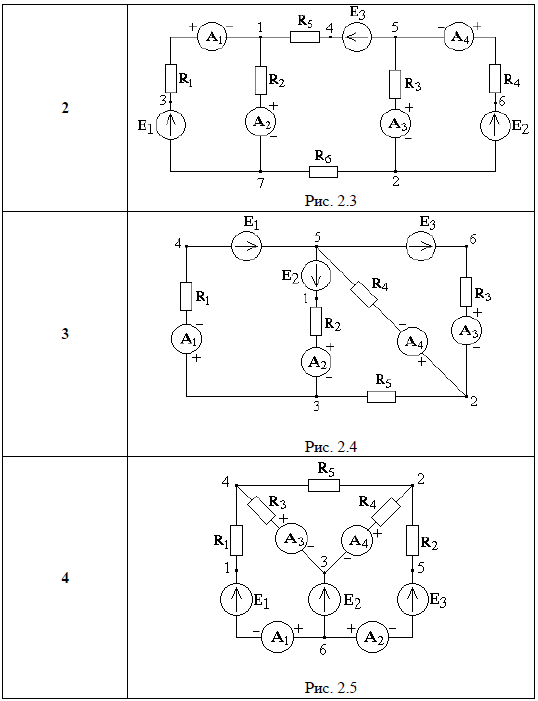

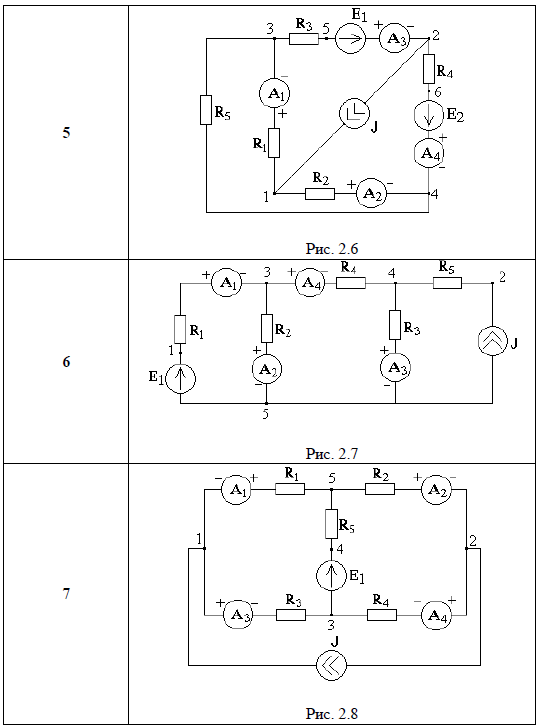

Задание 2 В соответствии с вариантом для заданной цепи: 1. Рассчитать токи во всех ветвях цепи; 2. Определить напряжение U12 между точками 1 и 2; 3. Приняв равным нулю потенциал одной из точек схемы, рассчитать потенциалы всех остальных точек; 4. Определить мощность, рассеиваемую на каждом сопротивлении цепи, а также мощность на каждом источнике ЭДС и источнике тока. Таблица 2.1 Выбор электрической схемы
Таблица 2.2 Параметры элементов цепи
Дополнительные данные о показаниях амперметров Таблица 2.3

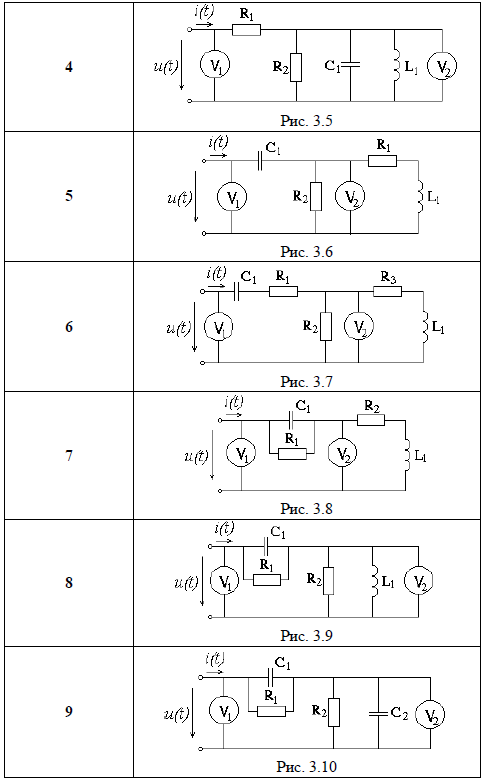

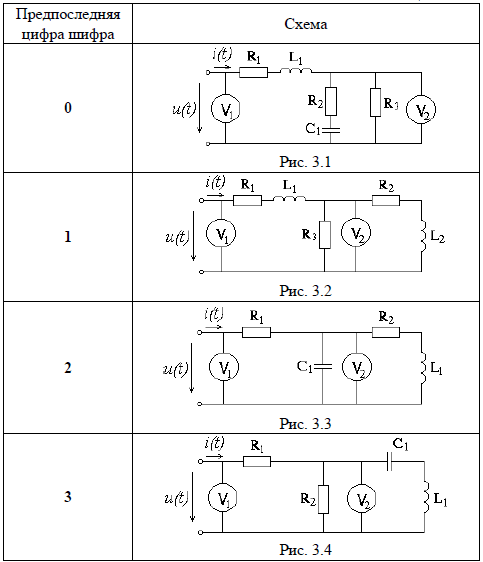

Задание 3 К заданной электрической цепи приложено синусоидальное напряжение u(t)=Um·sin(ωt) с известной амплитудой Um и частотой f . 1) Рассчитать мгновенное значение тока i(t) на входе цепи; 2) Определить показания вольтметров V1 и V2; 3) Рассчитать полную, активную и реактивную мощности, потребляемые данной цепью. Таблица 3.1 Выбор электрической схемы
Таблица 3.2 Параметры элементов цепи и напряжения
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
