МТИ, проектирование систем электроснабжения (курсовая работа)

Узнать стоимость этой работы
20.03.2026, 10:44

Структура курсовой работы должна включать следующие разделы:

- титульный лист;

- задание;

- содержание;

- введение;

- основная часть;

- заключение;

- список использованных источников;

- приложения (при наличии).



Варианты задания на курсовой проект

Вариант курсовой работы определяется по последней цифре номера договора (без учета слеша и года) обучающегося, например, номер договора обучающегося 502188/18. Удаляем слеш и год поступления, получаем 502188 –вариант 8; номер договора обучающегося 502350/18, 502350 – вариант 0.

Исходные данные для курсовой работы

В курсовой работе требуется разработать систему электроснабжения механического цеха промышленного предприятия.

Механический цех получает электроснабжение (ЭСН) от главной понизительной подстанции (ГПП) завода. Расстояние от ГПП до цеховой трансформаторной подстанции (ТП) - 1,2 км. Напряжение 10 кВ.

Потребители цеха относятся ко 2 и 3 категории надежности электроснабжения, работают в нормальной окружающей среде.

Каркас здания механического цеха смонтирован из блоков - секций длиной 6 метров каждый. Размеры цеха A×B×H= 48×30×9 метров. Вспомогательные, бытовые и служебные помещения – двухэтажные, высотой 4 м.

Перечень электрооборудования цеха (по вариантам) представлен в таблице 1. Мощность электропотребления (Pэп) указана для одного электроприемника.

Расположение основного оборудования показано на плане, представленном на рисунке 1.

В механическом цехе все электроустановки работают только в длительном режиме.

Таблица 1

Перечень электрооборудования механического цеха

№ п/п

Наименование электрооборудования

Кол-во n, шт.

Рэп,

кВт

Варианты заданий

0

1

2

3

4

5

6

7

8

9

№ электрооборудования на плане

1

Шлифовальные станки

Согласно варианта

88,5

1, 2, 3

1, 3, 5

2, 4, 5

1, 2, 5

2, 3, 4

1, 2, 4

3, 4, 5

1, 2, 3, 4

2, 3, 4, 5

1, 3, 4, 5

2

Обдирочные станки типа РТ-341 17

Согласно варианта

45

18, 19, 20

6, 16, 18, 19, 20

6, 16, 18, 20

6, 16, 19, 20

6, 16, 18, 19

6, 16, 19, 20

6, 16, 18, 19, 20

6, 16,  20

6, 16, 18, 20

6, 16, 19, 20

3

Кран мостовой

1

60

17

17

17

17

17

17

17

17

17

17

4

Обдирочные станки типа РТ-250

Согласно варианта

35

21, 29, 30, 31

22, 29, 30, 31

21, 22, 23, 29, 31

21, 22, 23, 31

21, 22, 23, 29

22, 23, 29, 30, 31

23, 29, 30, 31

21, 22, 30, 31

21, 22, 29, 30, 31

21, 22, 23, 29, 30

5

Анодно-механические станки типа МЭ-31

Согласно варианта

18,4

24, 25, 26, 35, 36

24, 26, 28, 34, 36

26, 27, 28, 34, 35, 36

24, 25, 26, 27, 28, 34

24, 25, 26, 27, 28,

26, 27, 28, 34, 35, 36

24, 25, 28, 34, 35, 36

24, 25, 26, 27, 35, 36

24, 25, 28, 34, 35, 36

24, 25, 26, 27, 28, 34

6

Анодно-механические станки типа МЭ-12

Согласно варианта

10

7, 8, 9, 10, 12, 14, 15

7, 9, 11, 13, 15

8, 10, 12, 14

10, 11, 12, 13, 14, 15

7, 8, 9, 12, 13, 14, 15

7, 8, 9, 10, 11, 14, 15

7, 8, 9, 10, 11, 12, 13,

7, 8, 10, 12, 13, 14, 15

7, 8, 9, 11, 13, 14, 15

7, 8, 9, 10, 11, 12, 14, 15

7

Вентилятор вытяжной

1

28

32

32

32

32

32

32

32

32

32

32

8

Вентилятор приточный

1

30

33

33

33

33

33

33

33

33

33

33

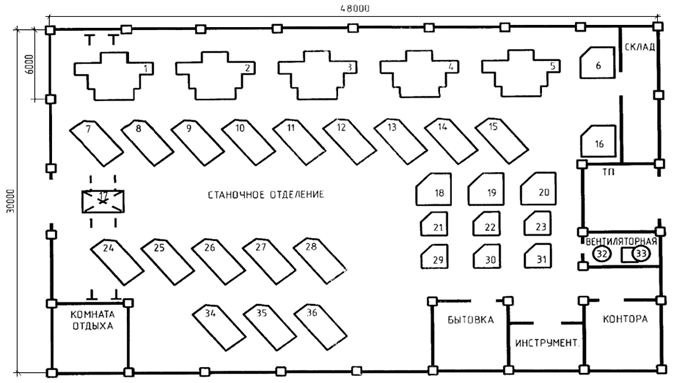

Рисунок 1 – Расположение основного оборудования цеха
