МТИ, теоретические основы электротехники (контрольная работа, часть 1)

Контрольная работа

По темам: «Линейные электрические цепи постоянного и переменного тока»

Структура комплексной контрольной работы:

- титульный лист,

- задание на контрольную работу (вариант из таблицы данных),

- содержание,

- основная часть (расчетная и графическая части задания),

- список используемой литературы.

Задание

Варианты заданий выбираются по двум последним цифрам номера договора (без учета слеша и года). Номер схемы определяется по предпоследней цифре, параметры схемы – по последней цифре

Задача 1. Расчет сложной цепи постоянного тока

Варианты параметров схемы выбирается по двум последним цифрам номера договора (без учета слеша и года)

1. По заданному графу необходимо вычертить электрическую схему цепи. Вариант параметров схемы: сопротивления ветвей, ЭДС источника E₁, номера ветвей с источниками ЭДС и источником тока выбираются по двум последним цифрам шифра

2. Для цепи с двумя источниками ЭДС и одним источником тока (ветвь с источником тока должна присутствовать) рассчитать все токи методом контурных токов или узловых потенциалов.

3. Составить баланс мощности и убедиться в правильности полученных результатов.

4. Для контура, содержащего максимальное число источников и сопротивлений (но не менее 2-х источников и 3-х сопротивлений), рассчитать и построить на графике потенциальную диаграмму.

5. Определить ток любой ветви методом эквивалентного генератора (результат должен совпадать с результатом, полученным в п.2).

Вариант графа выбирается по первой букве фамилии студента

Вариант графа  Первая буква фамилии

1  А, Б, В, Г, Д

2  Е, Ж, З, И, К, Л, М

3  Н, О, П, Р, С, Т

4  Остальные буквы алфавита

ЭДС источников и ток источника тока определяется через E₁, по соотношениям:

E₂ = 0,8 E₁; E₃ = 1,25 E₁; E₄ = 1,4 E₁; E₅ = 2 E₁;  E₆ = 1,5E₁; I_к = E₁/ R₁.

Источники ЭДС включаются последовательно с соответствующими сопротивлениями ветвей, а источник тока параллельно к сопротивлению.

Варианты параметров схемы к задаче

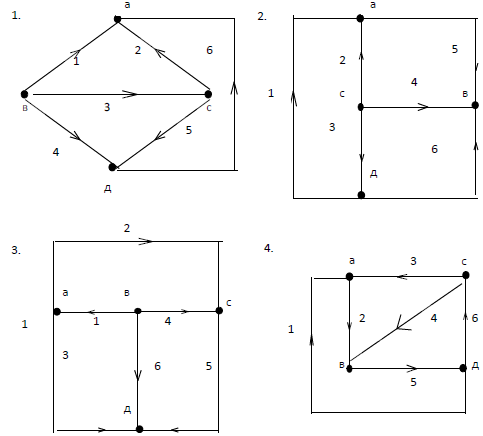

Варианты графов

Варианты графов электрических цепей

Задача 2. Расчет разветвленной цепи синусоидального тока

Вариант схемы выбирается по предпоследней цифре номера договора (без учета слеша и года), а вариант параметров цепи – по последней цифре номера договора (без учета слеша и года).

Дана схема электрической цепи. Необходимо:

1) используя комплексно-символический метод, рассчитать все токи в цепи;

2) рассчитать и построить на комплексной плоскости векторную топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов;

3) составить баланс активной, реактивной и полной мощностей в цепи.

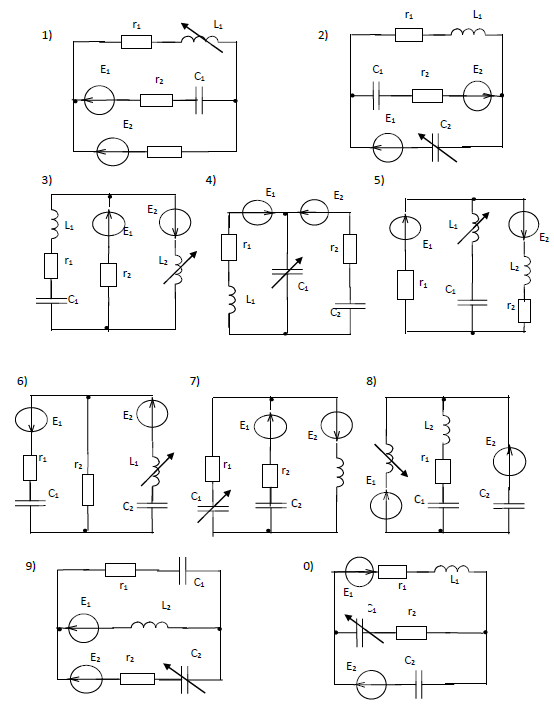

Варианты схем электрических цепей для задачи 2

В таблице вариантов заданы активные сопротивления, индуктивные и емкостные, а также комплексные действующие значения ЭДС источников Е₁ и Е₂.

Если в схеме отсутствует Х_L2 или Х_С2, то значение этого сопротивления в расчете не участвует.

Задача 3. Расчет трехфазных цепей

Вариант схемы выбирается по предпоследней цифре номера договора (без учета слеша и года), а вариант параметров цепи – по последней цифре номера договора (без учета слеша и года).

Дана схема трехфазной цепи синусоидального тока.

При этом задано действующее значение линейного напряжения трехфазного источника (U_Ла) параметры нагрузки и линии.

Необходимо:

1) рассчитать токи в линии и фазах нагрузки, а также определить фазные и линейные напряжения на нагрузке (точки A, B, C) для двух случаев:

а) ключ К замкнут; б) ключ К разомкнут;

2) построить векторные топографические диаграммы напряжений, совмещенные с векторными диаграммами токов для случаев «а» и «б»;

3) определить показания ваттметров для случаев «а» и «б» и сравнить полученный результат с активной мощностью, потребляемой нагрузкой.

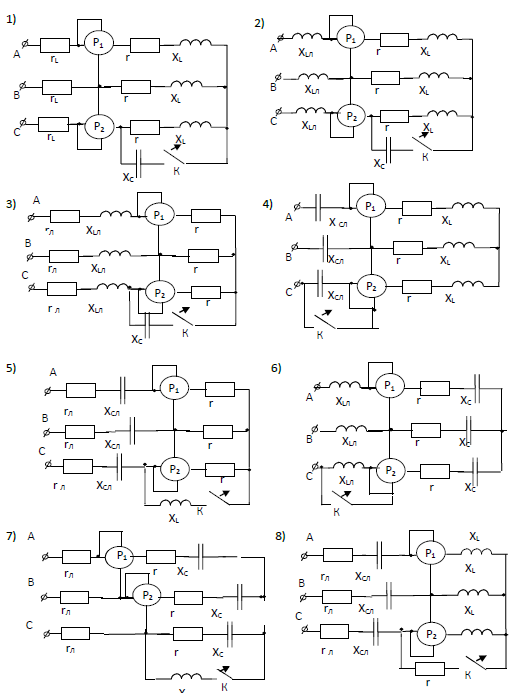

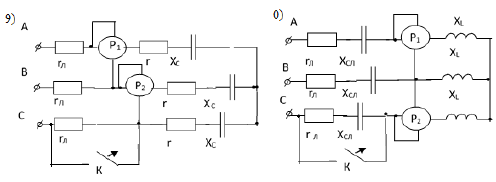

Варианты схем электрической цепи для задачи 3

Варианты параметров цепи для задачи 3
