20.01.2018, 14:52

Задания для выполнения контрольной работы №1

Задание 1 «Расчет смешанного соединения резисторов»

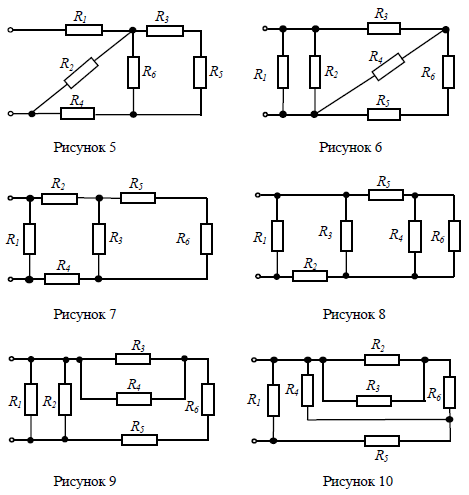

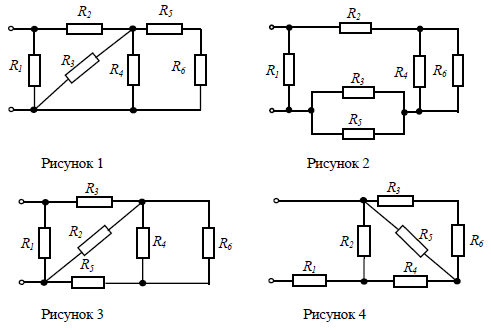

В таблице 2 согласно номеру варианта задана электрическая схема. Величины сопротивлений резисторов в омах и один из параметров (ток или напряжение) заданы в той же таблице.

Определите эквивалентное сопротивление цепи и мощность каждого резистора.

Таблица 2 – Исходные данные для задач 1-10

Номер

задачи

Номер

рисунка

Заданный параметр

R1

R2

R3

R4

R5

R6



1

1

2

4

12

3

5

5

U4=90 В

2

2

2

4

12

3

5

5

I2=4 А

3

3

4

2

6

4

10

10

U6=25 В

4

4

4

2

6

4

10

10

I1=4 А

5

5

4

15

10

5

10

10

I4=3 А

6

6

4

15

10

5

10

10

U1=85 В

7

7

2

4

12

3

5

5

U=150 В

8

8

2

4

12

3

5

5

I1=5 А

9

9

4

2

6

4

10

10

U5=10 В

10

10

4

2

6

4

10

10

I5=4 А



Задание 2 «Расчет сложной цепи постоянного тока»

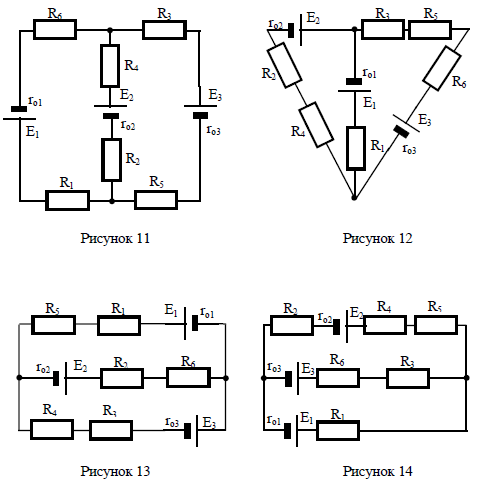

Согласно варианту составить схему сложной цепи постоянного тока. ЭДС, отсутствующие в цепи, в таблице 3 отмечены прочерком. Величины сопротивлений резисторов и внутренние сопротивления заданы в той же таблице.

Определите направления и величину токов в ветвях.

Расчет цепи произведите методом уравнений Кирхгофа, проверку выполните методом узлового напряжения. Составьте уравнение баланса мощностей цепи.

Таблица 3 – Исходные данные для задач 11-20

Номер задачи

Номер рисунка

Е1

Е2

Е3

rо1

rо2

rо3

R1

R2

R3

R4

R5

R6

В

Ом

11

11

105

84

-

1

1

-

8

16

10

11

13

20

12

140

-

126

1

-

1

10

10

9

9

20

20

13

12

-

105

168

-

1

1

20

14

14

10

5

15

14

35

63

-

1

1

-

12

15

20

7

14

10

15

13

140

-

210

1

-

1

9

20

20

10

10

9

16

-

140

168

-

1

1

10

9

9

20

10

20

17

14

140

210

-

1

1

-

28

29

60

10

38

60

18

175

-

126

1

-

1

25

30

58

13

38

58

19

15

-

175

168

-

1

1

40

19

58

20

60

58

20

175

210

-

1

1

-

20

29

60

18

38

60



Задание 3 «Процесс преобразования энергии»

Задача 21

В однородном магнитном поле с магнитной индукцией В=2 Тл (рисунок 16) перпендикулярно к направлению поля со скоростью υ=10 м/с движется проводник длиной l=25 см и сопротивлением rО=0,8 Ом. Проводник замкнут на сопротивление R=1,2 Ом.

Определить ЭДС, наводимую в проводнике Е, тормозную электромагнитную силу FЭМ и составить уравнение баланса мощностей. На рисунке показать направление ЭДС, тока и электромагнитной силы.

Задача 22

В однородном магнитном поле (рисунок 16) с магнитной индукцией В=1,2  Тл перпендикулярно к направлению поля движется проводник длиной l=0,5 м, сопротивлением rО=0,5 Ом и током I=1 А. Проводник замкнут на сопротивление R=2,5 Ом.

Определить ЭДС, наводимую в проводнике Е, скорость его движения υ, электромагнитную тормозную силу FЭМ, составить уравнение баланса мощностей. На рисунке показать направление ЭДС, тока и электромагнитной силы.

Задача 23

Проводник длиной l=0,8м движется со скоростью υ=4 м/с в однородном магнитном поле перпендикулярно линиям магнитной индукции (рисунок 16).

Электромагнитная мощность, развиваемая проводником, РЭМ=7,2 Вт при токе в нем I=3 А.

Определить ЭДС, наводимую в проводнике Е, суммарное сопротивление проводника rО и резистора R, магнитную индукцию поля В, тормозную электромагнитную силу F ЭМ, доказать, что РЭЛМЕХТЕПЛ. Выполнить рисунок, на котором показать направление ЭДС, тока и электромагнитной силы.

Задача 24

В однородном магнитном поле с магнитной индукцией В=1,2 Тл (рисунок 17) перпендикулярно к его направлению со скоростью υ=8 м/с перемещается проводник длиной l=0,8 м. Проводник присоединен к источнику питания напряжением U=15 В и имеет сопротивление R=0,5 Ом.

Определить наводимую противо ЭДС ЕПР, ток в движущемся проводнике IДВ, электромагнитную силу FЭМ, ток в остановленном проводнике IОСТ. Составить уравнение баланса мощностей. На рисунке показать направление противо ЭДС и электромагнитной силы.

Задача 25

Проводник с током I=5 А, сопротивлением rО=0,2 Ом и длиной l=1 м находится в однородном магнитном поле с магнитной индукцией В=1,1 Тл (рисунок 17). Проводник присоединен к сети напряжением U=15 В. В результате взаимодействия тока и магнитного поля проводник движется со скоростью υ, перпендикулярно к направлению поля.

Определить противо ЭДС ЕПР, наводимую в проводнике, скорость его движения υ, электромагнитную силу FЭМ и ток в остановленном проводнике IОСТ. Составить уравнение баланса мощностей. На рисунке показать направление противо ЭДС и электромагнитной силы.

Задача 26

В однородном магнитном поле (рисунок 17) с магнитной индукцией В=1,4  Тл находится проводник длиной l=0,5 м и током I=9 А. Проводник присоединен к сети напряжением U=7,5 В. В результате взаимодействия тока в проводнике и магнитного поля он движется со скоростью υ, перпендикулярно к направлению поля. Развиваемая им при этом механическая мощность РМЕХ=45 Вт.

Определить противо ЭДС, ЕПР, наводимую в проводнике, сопротивление проводника R, скорость его движения υ, электромагнитную силу FЭМ, ток в остановленном проводнике IОСТ. Составить уравнение баланса мощностей. На рисунке показать направление противо ЭДС и электромагнитной силы.

Задача 27

В однородном магнитном поле (рисунок 16) с магнитной индукцией В=1,2  Тл перпендикулярно к направлению поля со скоростью υ=10 м/с движется проводник длиной l=30 см и сопротивлением rО=0,4 Ом. Проводник замкнут на сопротивление R=1,6 Ом. Определить ЭДС, наводимую в проводнике Е, тормозную электромагнитную силу FЭМ и составить уравнение баланса мощностей. На рисунке показать направление ЭДС, тока и электромагнитной силы.

Задача 28

В однородном магнитном поле (рисунок 16) с магнитной индукцией В=1,6  Тл перпендикулярно к направлению поля движется проводник длиной l=0,8 м, сопротивлением rО=0,3 Ом и током I=1,5 А. Проводник замкнут на сопротивление R=2,7 Ом.

Определить ЭДС, наводимую в проводнике Е, скорость его движения υ, электромагнитную тормозную силу FЭМ, составить уравнение баланса мощностей. На рисунке показать направление ЭДС, тока и электромагнитной силы.

Задача 29

Проводник с током I=3 А, сопротивлением rО=0,4 Ом и длиной l=1,2 м находится в однородном магнитном поле с магнитной индукцией В=0,95 Тл (рисунок 17). Проводник присоединен к сети напряжением U=30 В. В результате взаимодействия тока и магнитного поля проводник движется со скоростью υ, перпендикулярно к направлению поля.

Определить противо ЭДС ЕПР, наводимую в проводнике, скорость его движения υ, электромагнитную силу FЭМ и ток в остановленном проводнике IОСТ. Составить уравнение баланса мощностей. На рисунке показать направление противо ЭДС и электромагнитной силы.

Задача 30

В однородном магнитном поле (рисунок 17) с магнитной индукцией В=1,1  Тл перпендикулярно к его направлению со скоростью υ=6,5 м/с перемещается проводник длиной l=0,9 м. Проводник присоединен к источнику питания напряжением U=9 В и имеет сопротивление R=0,5 Ом.

Определить наводимую противо ЭДС ЕПР, ток в движущемся проводнике IДВ, электромагнитную силу FЭМ, ток в остановленном проводнике IОСТ. Составить уравнение баланса мощностей. На рисунке показать направление противо ЭДС и электромагнитной силы.



Задание 4 «Расчет цепи переменного тока с последовательным соединением потребителей»

Цепь с последовательно соединенными активным R и реактивным ХL сопротивлениями присоединена к источнику переменного тока. Переменное напряжение на зажимах цепи u. Начальная фаза тока Ψi = 0, начальная фаза напряжения Ψu и известные параметры цепи даны в таблице 4.

Начертить схему цепи. Определить частоту f и период переменного тока, индуктивность катушки L, действующее значение тока I и напряжения U; активную Р, реактивную Q и полную S мощности цепи, а также параметр, отмеченный в таблице 4 вопросом. В масштабе построить векторную диаграмму тока и напряжений.

Таблица 4 – Исходные данные для задач 31-40

Номера задач

Уравнение

приложенного напряжения

Заданный параметр

R, Ом

ХL, Ом

mU, В/см

31

u =423 sin(314t+63°), В

10

?

50

32

u =239 sin(314t+70°), В

?

16

20

33

u =141 sin(314t+37°), В

9

?

20

34

u =211 sin(314t+50°), В

?

20

30

35

u =282 sin(314t+10°), В

11

?

40

36

u =141 sin(314t+60°), В

?

8

20

37

u =310 sin(314t+77°), В

38

?

44

38

u =179 sin(314t+25°), В

?

10

20

39

u =423 sin(314t+30°), В

16

?

50

40

u =352 sin(314t+45°), В

?

5

50



Задание 5 «Расчет цепи переменного тока символическим методом»

В цепь переменного тока с частотой 50 Гц включены последовательно резистор, индуктивность и емкость. Начертить схему цепи с приборами для измерения тока, напряжения и активной мощности. Определить комплекс тока цепи, комплекс полной мощности, активную и реактивную мощности. В масштабе построить векторную диаграмму тока и напряжений.

Исходные данные для расчета приведены в таблице 5.

Таблица 5 - Исходные данные для расчета задач 41-50

Номер

задачи

Комплекс

напряжения Ů, В

R, Ом

L, мГн

С, мкФ

41

100еj60

8

41,4

177

42

220е-j30

10

57,3

455

43

127е-j45

20

22,3

318,5

44

320еj50

5

31,8

637

45

70е-j60

12

15,9

265,4

46

150еj27

8

38,2

353,8

47

95еj75

10

28,7

398

48

380е-j10

12

25,5

227,5

49

210еj30

10

44,6

530,8

50

60е-j45

19

19,1

245



Задание 6 «Расчет цепи переменного тока с параллельным соединением потребителей»

Цепь переменного тока с напряжением U содержит три параллельных ветви. Рассчитать токи ветвей и ток в неразветвленной части цепи. Определить полную, активную и реактивную мощности цепи. Построить векторную диаграмму. Составить схему цепи согласно данным таблицы 6, индекс сопротивления указывает на номер ветви, в которой оно находится.

Таблица 6 – Исходные данные для расчета задач 51-60

Номер

задачи

U

R1

ХL1

ХС1

R2

ХL2

ХС2

R3

ХL3

ХС3

В

Ом

51

80

8





9



3

7

7



52

100



26

7

10

8







11

53

95

13

7





12



6



10

54

110





17



10

12

8

15



55

200

16



18

12







22

9

56

70



8



9



4

7



5

57

150

15





15

18





10

19

58

100

17

12



13



14

25





59

60

3



5

4

6





8



60

127



14





7

12

9

9
