Контрольное задание № 1

«Расчёт электродинамической стойкости шин»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.1.1.

В ответе привести необходимые пояснительные рисунки и графики.

Перечень вопросов приведён в подразделах 3.1. Часть I. Электромеханические аппараты и 3.2. Часть II. Силовые электронные аппараты настоящего учебного практикума (контрольные вопросы).

Таблица 1.1

Варианты теоретической части контрольного задания № 1

Часть I

Последняя цифра шифра*

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,8

1,9

2,1

Часть II

Предпоследняя цифра шифра*

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

А,1

А,2

А,3

А,4

А,5

А,6

А,7

1,1

1,2

1,3

* Зачётная книжка № 12002019. Последняя цифра шифра 9 – Часть I, пункт 1, вопрос № 9; предпоследняя цифра шифра 1 – Часть II, пункт А, вопрос № 1.



Практическая часть контрольного задания

Токоподвод к автоматическому воздушному выключателю постоянного тока выполнен прямоугольными шинами сечением b × h, расположенными параллельно широкой стороной друг к другу на расстоянии a и закрепленными на изоляторах на расстоянии l между изоляторами.

Выбрать размеры сечения b и h токоподводящих шин, исходя из длительного режима работы выключателя при Iном и его электродинамической стойкости при сквозном токе короткого замыкания IКЗ (максимальное значение пропускаемого тока). Данные для расчёта представлены в табл.1.2.

Таблица 1.2

Варианты практической части контрольного задания № 1

Данные

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

шины

Cu

Al

Cu

Al

Cu

Al

Cu

Al

Cu

Al

Cu

Данные

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

a, мм **

60

60

65

65

70

60

60

65

65

70

70

l, мм

150

155

150

155

150

165

170

165

170

165

170

Данные

Третья от конца цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

Iном, А

150

155

150

155

150

165

170

165

170

165

170

IКЗ, кА

60

60

65

65

70

60

60

65

65

70

70

** Буквенные обозначения (a, l) и соответствующие им численные значения действительны только в рамках одного контрольного задания.



Контрольное задание № 2

«Расчёт коммутационной аппаратуры асинхронного двигателя»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.2.1.

В ответе привести необходимые пояснительные рисунки и графики.

Таблица 2.1

Варианты теоретической части контрольного задания № 2

Часть I

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

2,2

2,3

2,4

2,5

2,6

2,7

2,8

2,9

3,1

3,2

Часть II

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

2,1

2,2

2,3

2,4

3,1

3,2

3,3

4,1

4,2

4,3



Практическая часть контрольного задания

Для прямого пуска короткозамкнутого асинхронного электродвигателя серии 4А мощностью Р, питающегося от сети с номинальным напряжением Uном = 380 В, используется магнитный пускатель, схема включения которого представлена на рис.2.1. В состав пускателя входят контактор  КМ и тепловые реле KKI и КК2. Определить необходимые параметры двигателя, выбрать тип пускателя и параметры его тепловых реле. Данные для расчёта приведены в табл.2.2.

Таблица 2.2

Варианты практической части контрольного задания № 2

Данные

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пр.

P, кВт

15

18,5

22

15

18,5

22

11

15

11

15

17

Данные

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пр.

cosφдв

0,91

0,92

0,91

0,88

0,87

0,90

0,86

0,87

0,85

0,89

0,86

Данные

Третья от конца цифра шифра

1

2

3

4

5

6

7

8

9

0

Пр.

η (КПД)

0,88

0,88

0,885

0,885

0,895

0,89

0,86

0,86

0,87

0,87

0,86

Схема электрическая принципиальная прямого пуска в ход асинхронного двигателя с короткозамкнутым ротором приведена на рис. 2.1.

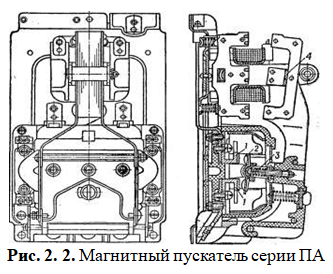

Устройство магнитного пускателя общепромышленной серии ПА представлено на рис. 2.2.



Контрольное задание № 3

«Расчёт электрического плавкого предохранителя»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.3.1.

В ответе привести необходимые пояснительные рисунки и графики.

Таблица 3.1

Варианты теоретической части контрольного задания № 3

Часть I

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

3,3

3,4

3,5

4,1

4,2

4,3

4,4

4,5

4,6

4,7

Часть II

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

4,4

5,1

5,2

5,3

5,4

6,1

6,2

6,3

6,4

6,5



Практическая часть контрольного задания

Для защиты от токов короткого замыкания в цени питания короткозамкнутого асинхронного электродвигателя мощностью Р (рис.2.1) используются плавкие предохранители серии ПР-2 (разборные, без наполнителя).

Необходимо определить номинальный и пограничный токи, а также сечение медной плавкой вставки и выбрать наиболее близкое по номинальному току плавкой вставки исполнение предохранителя.

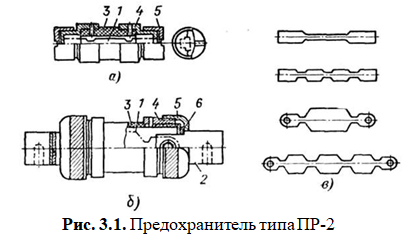

Устройство предохранителя типа ПР-2 приведено на рис. 3.1.

Технические данные предохранителей ПР-2 приведены в табл.3.2.

Таблица 3.2 Технические данные предохранителей серии ПР-2 при Uном = 380 В

Номинальный ток предохранителя, А

Номинальные токи плавких вставок, А

Предельный отключаемый ток при cosφА = 0,4,

А

15

6, 10 и 15

4500

60

15, 20, 25. 35, 45 и 60

8000

100

60, 80 и 100

11000

200

100, 125, 160 и 200

11000

350

200, 225, 260, 300 и 350

13000

600

350, 430, 500 и 600

20000



Контрольное задание № 4

«Расчёт нейтрального экранированного герконового реле»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.4.1.

В ответе привести необходимые пояснительные рисунки и графики.

Таблица 4.1

Варианты теоретической части контрольного задания № 4

Часть I

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

4,8

4,9

5,1

5,2

5,3

5,4

5,5

5,6

5,7

5,8

Часть II

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

6,6

6,7

7,1

7,2

7,3

7,4

7,5

8,1

8,2

8,3



Практическая часть контрольного задания

Определить ток срабатывания Iср и ток отпускания Iотп, а также коэффициент возврата Kв нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков W и один симметричный замыкающийся магнитоуправляемый контакт. Герконовое реле и магнитоуправляемый контакт герконового реле представлены на рис. 4.1.

Исходные данные для расчётов.

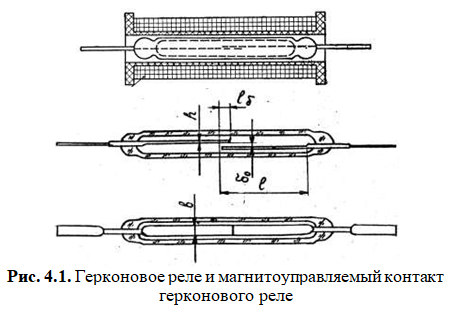

Размеры электродов геркона: длина l = 20 мм; ширина b = 2,6 мм; толщина h = 0,5 мм. Жесткость электродов С = 1,66·103 Н/м. Длина перекрытия в рабочем зазоре l = 1,2 мм. Величина конечного рабочего зазора мин = 0,01 мм. Коэффициент симметрии геркона Ксм = 0,5. Коэффициент магнитной проводимости путем рассеяния Крас = 0,1. Коэффициент магнитной проводимости магнитопровода Кm = 2. Магнитная постоянная 0 = 4π·10-7 Гн/м.

Величина начального рабочего зазора 0 и число витков обмотки управления W приведены в табл.4.2.

Таблица 4.2

Варианты практической части контрольного задания № 4

Данные

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пр.

0, мм

0,2

0, 21

0, 22

0,23

0,24

0,25

0,22

0,23

0,24

0,25

0,23

Данные

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пр.

W, ч.

витков

15×

103

18×

103

20×

103

22×

103

25×

103

30×

103

15×

103

18×

103

20×

103

25×

103

18×

103



Контрольное задание № 5

«Расчёт резистора пускорегулирующего реостата»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.5.1.

В ответе привести необходимые пояснительные рисунки и графики.

Таблица 5.1

Варианты теоретической части контрольного задания № 5

Часть I

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

5,9

5,10

6,1

6,2

6,3

6,4

6,5

6,6

6,7

7,1

Часть II

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

8,4

8,5

8,6

9,1

9,2

9,3

9,4

9,5

9,6

9,7



Практическая часть контрольного задания

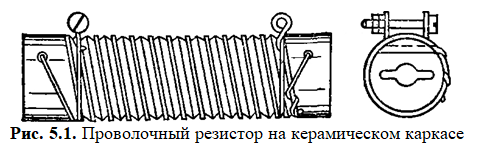

В пускорегулировочном реостате используются резисторы, выполненные из константановой проволоки, намотанной на теплоёмкий керамический цилиндр (каркас), имеющий желобки для укладки константановой проволоки (рис. 5.1).

Диаметр каркаса D = 36 мм, число желобков п, активная длина каркаса l , масса каркаса Gк, диаметр константановой проволоки d.

Необходимо определить сопротивление R и нагрузочную способность Iдл резистора при длительном режиме работы, а также постоянную времени нагрева ϑ, коэффициент перегрузки p и допустимый ток перегрузки Iкр для кратковременного режима работы длительностью tкр.

Данные для расчётов приведены в табл.5.2.

Таблица 5.2

Варианты практической части контрольного задания № 5

Данные

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

d, мм

0,8

0,85

0,9

0,95

1,0

1,05

1,1

1,15

1,20

1,25

1,15

Данные

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

tкр, с

10

11

12

13

14

10

11

12

13

14

11

Данные

Третья от конца цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

n, шт.

30

40

40

l, мм

100

145

145

Gк, г.

180

260

260



Контрольное задание № 6

«Расчёт тиристорного контактора постоянного тока»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.6.1.

В ответе привести необходимые пояснительные рисунки и графики.

Таблица 6.1

Варианты теоретической части контрольного задания № 6

Часть I

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

7,2

7,3

7,4

8,1

8,2

8,3

8,4

8,5

8,6

8,7

Часть II

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

10,1

10,2

10,3

10,4

10,5

10,6

10,7

11,1

11,2

11,3



Практическая часть контрольного задания

Расчёт тиристорного контактора постоянного тока.

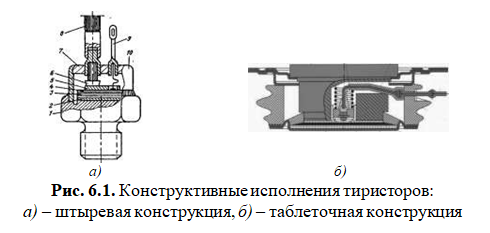

Тиристор – полупроводниковый переключающийся прибор, может находиться в двух устойчивых состояниях: включенном и выключенном (рис. 6.1).

При включенном состоянии тиристора сопротивление между анодом и катодом мало и падение напряжения на этом участке находится в пределах 1-2 Вольта.Ток нагрузки IН, проходящий через включенный тиристор VS1, ограничивается только сопротивлением нагрузки RН. Допустимые анодные токи тиристоров, в зависимости от их типов, могут достигать нескольких тысяч Ампер. Упрощённая схема тиристорного контактора приведена на рис. 6.2.

Тиристор переходит в выключенное состояние при токе нагрузки Iн равном нулю. Этого можно достичь понижением напряжения на тиристоре или шунтированием тиристора ключом. Оптимальным вариантом является подача запирающего напряжения, которое уменьшает время выключения до 5-25 мкс вместо 100 мкс и более. В качестве источника запирающего напряжения обычно используется коммутирующий конденсатор Ск.

Данные для расчёта приведены в табл. 6.2.

Таблица 6.2

Варианты практической части контрольного задания № 6

Данные

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

U, В

400

450

500

550

600

650

700

750

800

850

1000

Данные

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

RН, Ом

5

6

7

8

9

10

11

12

13

14

10

Необходимо выполнить следующие вычисления:

1. Рассчитать параметры элементов электрической схемы тиристорного контактора постоянного тока.

2. По результатам расчёта выбрать типы тиристоров.



Контрольное задание № 7

«Расчёт дросселя с ферромагнитным сердечником»

Теоретическая часть контрольного задания

Письменно ответить на вопросы, номера которых заданы в табл.7.1.

В ответе привести необходимые пояснительные рисунки и графики.

Таблица 7.1

Варианты теоретической части контрольного задания № 7

Часть I

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

9,1

9,2

9,3

9,4

10,1

10,2

10,3

11,1

11,2

11,3

Часть II

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пункт,

№ вопроса

10,4

10,5

10,6

11,7

11,4

11,5

11,6

11,7

11,8

11,9



Практическая часть контрольного задания

Расчёт дросселя с ферромагнитным сердечником.

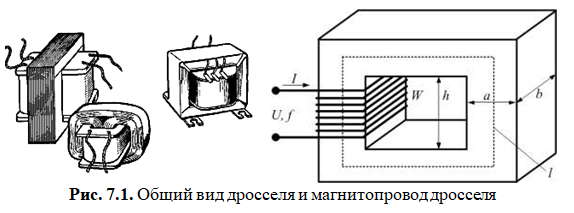

Имеется дроссель без воздушного зазора. Кривая намагничивания дросселя приведена в Приложениях. Общий вид дросселя и его магнитопровода с обозначением размеров представлены на рис. 7.1.

Необходимо выполнить следующие расчёты:

1.  Определить, во сколько раз изменится индуктивное сопротивление дросселя при переходе рабочей точки на кривой намагничивания с линейною крутого участка 1 на линейный пологий участок 2.

2.  Определить ток I для перевода сердечника в режим насыщения. Данные для расчёта контрольного задания приведены в табл. 7.2:

W – число витков обмотки; f – частота приложенного напряжения U; a, b, h – геометрические размеры сердечника дросселя;

l – длина средней магнитной линии.

Таблица 7.2

Варианты практической части контрольного задания № 7

Данные

Последняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

f, Гц

50

60

400

50

60

400

50

60

400

50

60

W, число

витков

200

250

300

350

400

450

500

550

600

650

550

Данные

Предпоследняя цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

a, мм

10

12

14

16

18

20

22

24

26

28

12

b, мм

30

28

26

24

22

20

18

16

14

12

28

Данные

Третья от конца цифра шифра

1

2

3

4

5

6

7

8

9

0

Пример

l, мм

200

220

240

260

280

300

320

340

360

380

380





Узнать стоимость этой работы



АЛФАВИТНЫЙ УКАЗАТЕЛЬ ПО ВУЗАМ
Найти свою работу на сайте
АНАЛИЗ ХОЗЯЙСТВЕННОЙ ДЕЯТЕЛЬНОСТИ
Курсовые и контрольные работы
БУХГАЛТЕРСКИЙ УЧЕТ, АНАЛИЗ И АУДИТ
Курсовые, контрольные, отчеты по практике
ВЫСШАЯ МАТЕМАТИКА
Контрольные работы
МЕНЕДЖМЕНТ И МАРКЕТИНГ
Курсовые, контрольные, рефераты
МЕТОДЫ ОПТИМАЛЬНЫХ РЕШЕНИЙ, ТЕОРИЯ ИГР
Курсовые, контрольные, рефераты
ПЛАНИРОВАНИЕ И ПРОГНОЗИРОВАНИЕ
Курсовые, контрольные, рефераты
СТАТИСТИКА
Курсовые, контрольные, рефераты, тесты
ТЕОРИЯ ВЕРОЯТНОСТЕЙ И МАТ. СТАТИСТИКА
Контрольные работы
ФИНАНСЫ, ДЕНЕЖНОЕ ОБРАЩЕНИЕ И КРЕДИТ
Курсовые, контрольные, рефераты
ЭКОНОМЕТРИКА
Контрольные и курсовые работы
ЭКОНОМИКА
Курсовые, контрольные, рефераты
ЭКОНОМИКА ПРЕДПРИЯТИЯ, ОТРАСЛИ
Курсовые, контрольные, рефераты
ГУМАНИТАРНЫЕ ДИСЦИПЛИНЫ
Курсовые, контрольные, рефераты, тесты
ДРУГИЕ ЭКОНОМИЧЕСКИЕ ДИСЦИПЛИНЫ
Курсовые, контрольные, рефераты, тесты
ЕСТЕСТВЕННЫЕ ДИСЦИПЛИНЫ
Курсовые, контрольные, рефераты, тесты
ПРАВОВЫЕ ДИСЦИПЛИНЫ
Курсовые, контрольные, рефераты, тесты
ТЕХНИЧЕСКИЕ ДИСЦИПЛИНЫ
Курсовые, контрольные, рефераты, тесты
РАБОТЫ, ВЫПОЛНЕННЫЕ НАШИМИ АВТОРАМИ
Контрольные, курсовые работы
ОНЛАЙН ТЕСТЫ
ВМ, ТВ и МС, статистика, мат. методы, эконометрика
