Задача № 1

РАСЧЕТ РАЗВЕТВЛЕННОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА С ОДНИМ ИСТОЧНИКОМ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Для однофазных схем электрической цепи, изображенных на схемах, определить токи и составить баланс мощностей. Значение сопротивлений и напряжение на зажимах цепи приведены в табл. 1.

Таблица 1

Напряжения и сопротивления схем электрических цепей (выбираются по последней цифре шифра студенческого билета)



Вариант



U, В

Сопротивление, Ом

r1

r2

r3

r4

r5

r6

1

60

10

12

11

15

13

16

2

70

15

16

17

14

12

13

3

80

16

10

9

13

11

8

4

90

18

17

8

12

10

9

5

100

17

12

7

11

9

7

6

110

12

19

12

10

8

10

7

120

14

15

10

8

7

11

8

130

13

14

11

7

6

12

9

140

11

13

15

18

5

14

0

150

19

11

16

10

4

6

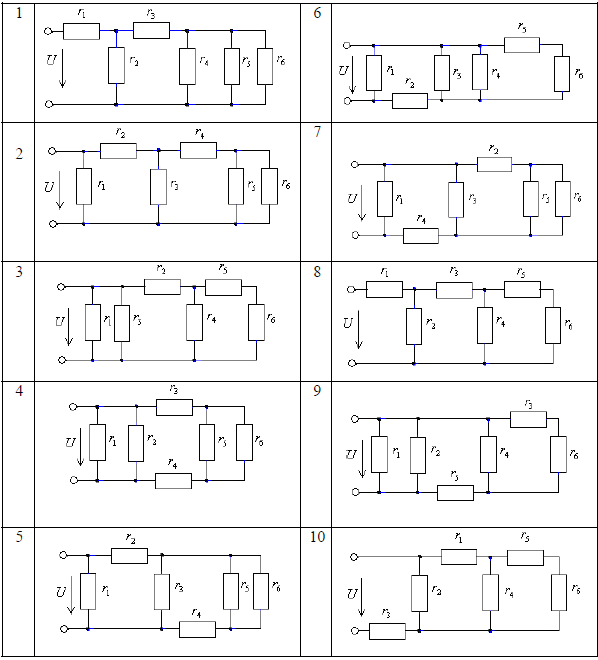

Однофазные схемы электрических цепей (выбираются по предпоследней цифре шифра студенческого билета)



Задача № 2

РАСЧЕТ СЛОЖНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА МЕТОДАМИ КОНТУРНЫХ ТОКОВ И УЗЛОВЫХ ПОТЕНЦИАЛОВ

Для заданных схем сложной электрической цепи с заданными по табл. 1 ЭДС и сопротивлениями требуется:

1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа. Решать систему не следует.

2. Определить токи в ветвях методом контурных токов и методом узловых потенциалов.

3. Составить баланс мощностей.

4. Построить потенциальную диаграмму для контура, включающего два источника ЭДС.

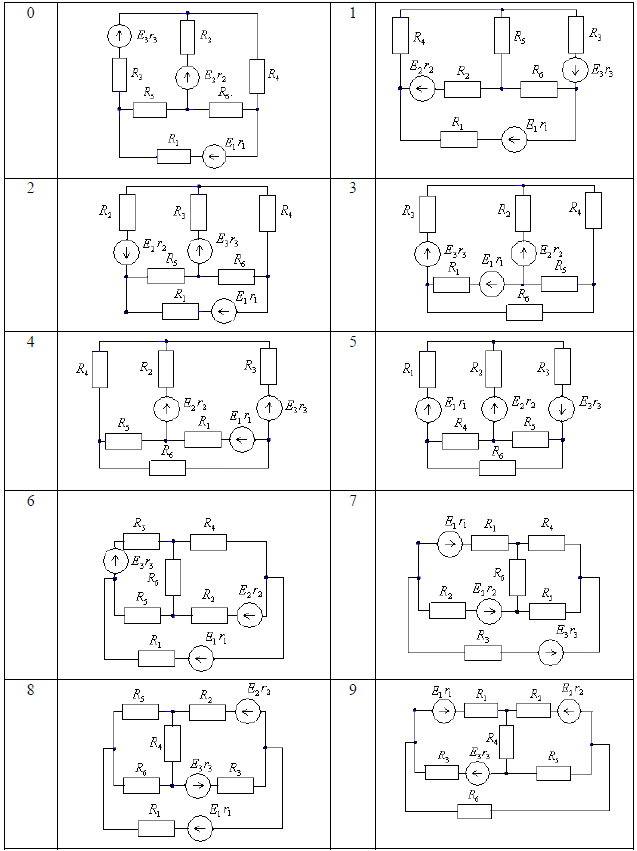

Схемы сложных электрических цепей

Таблица 2

Численные значения параметров электрических схем

Вариант

E1,

В

E2,

В

E3,

В

r1,

Ом

r2,

Ом

r3,

Ом

R1,

Ом

R2,

Ом

R3,

Ом

R4,

Ом

R5,

Ом

R6,

Ом

0

220

215

70

0,2

0,1

0,2

3

1

2

2,5

1,5

4

1

115

30

55

0,3

0,5

0,2

4

7

2

2

4

5

2

100

90

110

0,1

0,2

0,1

10

12

3

6

8

2

3

200

100

80

0,2

0,1

0,3

8

9

9

4

5

7

4

140

50

95

0,3

0,4

0,3

15

10

6

8

11

12

5

160

80

105

0,4

0,2

0,4

7

11

10

13

14

8

6

150

90

70

0,2

0,5

0,2

9

6

3

5

7

4

7

170

100

40

0,5

0,2

0,3

7

10

5

8

2

9

8

210

60

45

0,6

0,1

0,3

8

7

6

9

10

3

9

190

70

55

0,5

0,3

0,2

10

12

16

15

11

13

Номер схемы выбирается по предпоследней цифре шифра студенческого билета, номер варианта числовых значений – по последней цифре шифра студенческого билета.



Задача № 3

РАСЧЕТ НЕРАЗВЕТВЛЕННОЙ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА

Напряжение на зажимах цепи, изображенной на схемах, изменяется по закону

u = Umsin(j t + yn ),   где j = 2p f   при f = 50 Гц.

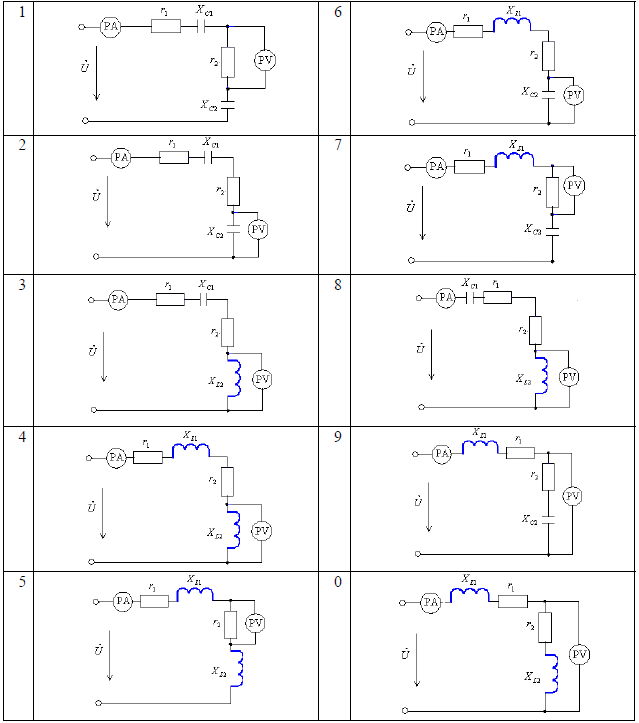

Схемы электрических цепей (номер варианта выбирается по предпоследней цифре шифра студенческого билета)

Амплитудное значение Um и начальная фаза y u напряжения, значения активных r, индуктивных XL и емкостных XC  сопротивлений заданы в табл. 1. Частота питающей сети f = 50 Гц.

Таблица 1

Численные значения параметров электрических схем (номер варианта выбирается по последней цифре студенческого билета)

Величина

Вариант

1

2

3

4

5

6

7

8

9

0

Um

180

311

537

180

180

537

311

156

537

156

y, град u

–15

30

45

60

75

–15

–30

–45

–60

–75

r1, Ом

2

9

10

17

12

8

16

6

4

5

XL1, Ом

2

4

6

20

8

16

12

9

6

4

XC1, Ом

10

8

6

12

14

10

11

8

7

8

r2, Ом

4

5

6

7

8

9

10

11

8

6

XL2, Ом

7

6

5

8

9

10

12

6

4

8

XC2, Ом

9

8

7

6

5

4

7

9

8

6

Необходимо:

1. Определить показания указанных на схеме цифровых вольтметра и амперметра переменного тока.

2. Определить закон изменения тока в цепи.

3. Определить закон изменения напряжения между точками, к которым подключен вольтметр.

4. Определить активную, реактивную и полную мощности, потребляемые цепью из сети.

5. Построить векторную диаграмму.



Задача № 4

РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ОДНОФАЗНОГО СИНУСОИДАЛЬНОГО ТОКА С ОДНИМ ИСТОЧНИКОМ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Для цепи синусоидального переменного тока (см. схемы) заданы параметры включенных в нее элементов и действующее значение напряжения на ее зажимах (см. табл. 1); частота питающего напряжения равна f = 50 Гц.

Таблица 1

Численные значения параметров электрических схем (выбираются по последней цифре шифра студенческого билета)

Вариант

U, В

r1,Ом

L1,мГн

C1, мкФ

r2,Ом

L2,мГн

C2, мкФ

R3,Ом

L3, мГн

C3, мкФ

1

127

3

13

500

5

31

1000

8

18

100

2

220

5

20

400

3

13

400

7

15

200

3

380

7

7

200

4

12

200

6

12

300

4

220

4

26

100

6

10

800

5

9

400

5

127

5

16

300

8

16

700

4

11

500

6

127

2

9

1000

3

15

600

9

13

600

7

220

83

8

800

5

48

500

10

16

700

8

380

3

10

700

7

20

350

9

19

800

9

220

6

14

900

4

14

900

8

20

900

0

127

1

15

250

3

18

850

7

10

350

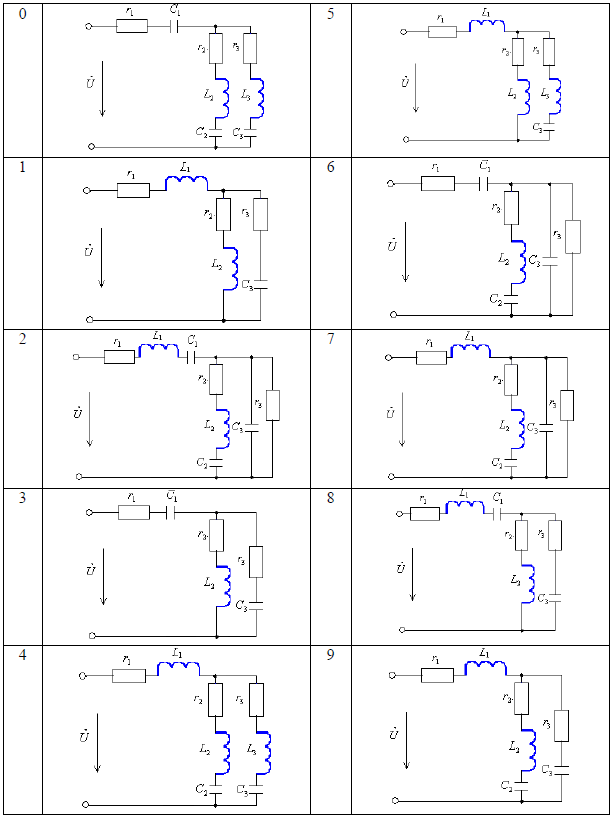

Схемы электрических цепей однофазного синусоидального тока (номер варианта выбирается по предпоследней цифре шифра студенческого билета)

Необходимо:

1. Определить действующее значение токов в ветвях и в неразветвленной части цепи комплексным методом.

2. По полученным комплексным выражениям записать выражения для мгновенных значений напряжения на участке цепи с параллельным соединением токов в ветвях.

3. Определить активные и реактивные составляющие токов в ветвях.

4. Построить векторную диаграмму.

5. Определить характер (индуктивность, емкость) и параметры элемента, который должен быть включен в неразветвленную часть цепи для того, чтобы в цепи имел место резонанс напряжений.
