ЗАДАНИЕ НА РАСЧЕТНО-ГРАФИЧЕСКУЮ РАБОТУ
по дисциплине «Электрические системы и сети»
Эксплуатируется участок электроэнергетической системы. Для заданного участка необходимо:
1. Составить схему замещения электрической системы. Выбрать положительные направления токов ветвей.
2. Определить параметры схемы замещения.
3. Составить расчетную схему сети.
4. Определить расчетные нагрузки узлов.
5. Выполнить расчет режима максимальных нагрузок.
6. Выбрать ответвления трансформаторов для регулирования напряжения.
7. Проанализировать уровни напряжения на участках сети и уточнить фактические напряжения в узлах нагрузки с учетом коэффициента трансформации.
8. Рассчитать суммарные потери мощности и активной электроэнергии за год.
Номер в списке группы соответствует порядковому номеру в таблице исходных данных к работе.
ДАННЫЕ ЛЭП
|
Вариант
|
ЛЭП1
|
ЛЭП2
|
ЛЭП3
|
ЛЭП4
|
|
Марка провода
|
l, км
|
Марка провода
|
l, км
|
Марка провода
|
l, км
|
Марка провода
|
l, км
|
|
1
|
АС-185/29
|
25
|
АС-120/19
|
17
|
АС-120/19
|
22
|
АС-70/11
|
10
|
|
2
|
АС-400/51
|
80
|
АС-240/32
|
60
|
АС-300/39
|
70
|
АС-240/32
|
50
|
|
3
|
АС-300/39
|
85
|
АС-240/32
|
65
|
АС-240/32
|
50
|
–
|
–
|
|
4
|
АС-150/24
|
24
|
АС-185/29
|
30
|
АС-120/19
|
20
|
–
|
–
|
|
5
|
АС-185/29
|
18
|
АС-150/24
|
12
|
АС-120/19
|
8
|
АС-70/11
|
12
|
|
6
|
АС-300/39
|
55
|
АС-240/32
|
32
|
АС-240/32
|
27
|
АС-240/32
|
42
|
|
7
|
АС-185/29
|
30
|
АС-150/24
|
18
|
АС-120/19
|
15
|
АС-95/16
|
16
|
|
8
|
АС-240/32
|
35
|
АС-185/29
|
17
|
АС-120/19
|
20
|
АС-70/11
|
15
|
|
9
|
АС-400/51
|
52
|
АС-400/51
|
42
|
АС-240/32
|
35
|
АС-240/32
|
45
|
|
10
|
АС-400/51
|
65
|
АС-300/39
|
55
|
АС-300/39
|
50
|
АС-240/32
|
40
|
|
11
|
АС-300/39
|
55
|
АС-240/32
|
65
|
АС-240/32
|
50
|
–
|
–
|
|
12
|
АС-300/39
|
49
|
АС-240/32
|
42
|
АС-240/32
|
38
|
–
|
–
|
|
13
|
АС-240/32
|
30
|
АС-185/29
|
20
|
АС-150/24
|
18
|
АС-70/11
|
14
|
|
14
|
АС-400/51
|
70
|
АС-300/39
|
50
|
АС-300/39
|
60
|
АС-240/32
|
60
|
|
15
|
АС-240/32
|
45
|
АС-240/32
|
50
|
АС-120/19
|
20
|
–
|
–
|
|
16
|
АС-150/24
|
30
|
АС-185/29
|
40
|
АС-120/19
|
20
|
–
|
–
|
|
17
|
АС-240/32
|
38
|
АС-240/32
|
22
|
АС-95/16
|
18
|
АС-70/11
|
16
|
|
18
|
АС-300/39
|
75
|
АС-240/32
|
40
|
АС-240/32
|
50
|
АС-240/32
|
45
|
|
19
|
АС-240/32
|
25
|
АС-185/29
|
15
|
АС-150/24
|
20
|
АС-70/11
|
14
|
|
20
|
АС-185/29
|
28
|
АС-185/29
|
22
|
АС-95/16
|
8
|
АС-70/11
|
18
|
|
21
|
АС-400/51
|
32
|
АС-400/51
|
40
|
АС-240/32
|
20
|
АС-240/32
|
40
|
|
22
|
АС-300/39
|
45
|
АС-300/39
|
50
|
АС-240/32
|
47
|
АС-240/32
|
30
|
|
23
|
АС-300/39
|
45
|
АС-240/32
|
50
|
АС-240/32
|
40
|
–
|
–
|
|
24
|
АС-300/39
|
57
|
АС-240/32
|
51
|
АС-240/32
|
40
|
–
|
–
|
|
25
|
АС-300/39
|
75
|
АС-300/39
|
40
|
АС-240/32
|
50
|
АС-240/32
|
45
|
|
26
|
АС-400/51
|
65
|
АС-240/32
|
50
|
АС-300/39
|
60
|
АС-240/32
|
50
|
|
27
|
АС-240/32
|
50
|
АС-240/32
|
30
|
АС-120/19
|
30
|
–
|
–
|
|
28
|
АС-240/32
|
35
|
АС-300/39
|
50
|
АС-240/32
|
45
|
–
|
–
|
|
29
|
АС-185/29
|
28
|
АС-150/24
|
20
|
АС-120/19
|
15
|
АС-95/16
|
25
|
|
30
|
АС-185/29
|
32
|
АС-150/24
|
28
|
АС-120/19
|
10
|
АС-95/16
|
16
|
ДАННЫЕ ПС И ПОТРЕБИТЕЛЕЙ
|
Вариант
|

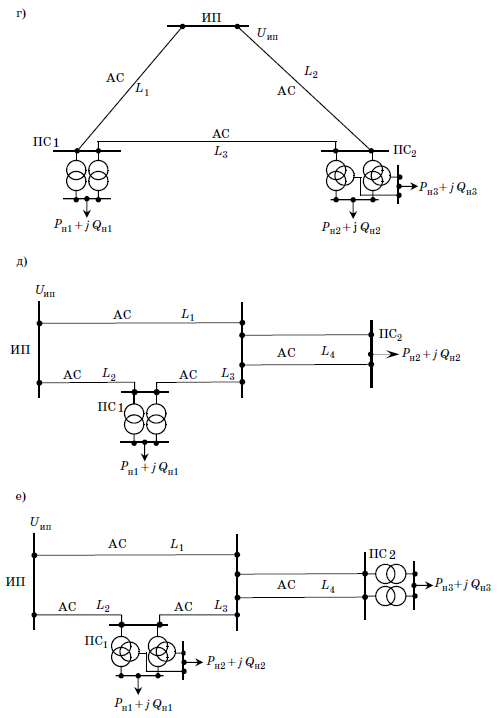

Схема
|
UИП,
кВ
|
Tм,
час
|
Трансформатор
ПС1
|
Трансформатор
ПС2
|
Трансформатор
ПС3
|
Pн1+jQн1,
МВ·А
|
Pн2+jQн2,
МВ·А
|
Pн3+jQн3,
МВ·А
|
|
1
|
а)
|
121
|
6500
|
–
|
ТРДН-25000/110/6
|
ТДН-16000/110/10
|
10 + j 6
|
24 + j14
|
19 + j 7
|
|
2
|
б)
|
217
|
6000
|
ТРДН-32000/220/6
|
ТРДНС-40000/220/10
|
–
|
35 + j 19
|
28 + j15
|
45 + j 28
|
|
3
|
в)
|
222
|
5500
|
ТДТН-40000/220/35/6
|
ТРДН-32000/220/10
|
–
|
12 + j 7
|
30 + j 18
|
12 + j 5
|
|
4
|
г)
|
119
|
5000
|
ТДН-10000/110/10
|
ТДТН-25000/110/35/6
|
–
|
12 + j 7
|
8 + j 5
|
11 + j 6
|
|
5
|
д)
|
117
|
4500
|
ТДН-16000/110/6
|
–
|
–
|
16 + j 8
|
21 + j 12
|
–
|
|
6
|
е)
|
224
|
4000
|
ТДTН-40000/220/35/6
|
ТРДНС-63000/220/10
|
–
|
16 + j 8
|
19 + j 11
|
52 + j 25
|
|
7
|
ж)
|
115
|
3500
|
–
|
ТДН-10000/110/10
|
–
|
23 + j 11
|
6 + j 2
|
–
|
|
8
|
з)
|
120
|
4000
|
ТДН-16000/110/6
|
ТРДН-25000/110/10
|
–
|
18 + j 8
|
27 + j 16
|
12 + j 7
|
|
9
|
и)
|
227
|
4300
|
АТДЦТН-63000/220/110/6
|
ТРДН-32000/220/10
|
–
|
18+ j 12
|
30 + j 11
|
23 + j 11
|
|
10
|
к)
|
229
|
5400
|
ТРДН-32000/220/10
|
АТДЦТН-63000/220/110/6
|
–
|
28+ j 19
|
30 + j 17
|
23 + j 11
|
|
11
|
л)
|
222
|
6500
|
АТДЦТН-63000/220/110/6
|
ТРДН-32000/220/10
|
–
|
32 + j 20
|
39 + j 18
|
22 + j 15
|
|
12
|
м)
|
228
|
5600
|
ТРДН-32000/220/10
|
АТДЦТН-63000/220/110/6
|
–
|
30 + j 26
|
35 + j 18
|
20 + j 15
|
|
13
|
а)
|
117
|
4500
|
–
|
ТРДН-25000/110/6
|
ТДН-16000/110/10
|
12 + j 7
|
28 + j15
|
20 + j 8
|
|
14
|
б)
|
217
|
5000
|
ТРДН-32000/220/10
|
ТРДН-40000/220/10
|
–
|
30 + j 17
|
25 + j12
|
40 + j25
|
|
15
|
в)
|
120
|
5500
|
ТДТН-25000/110/35/6
|
ТРДН-40000/110/6
|
–
|
11 + j 4
|
15 + j 9
|
32 + j 15
|
|
16
|
г)
|
121
|
6000
|
ТДН-16000/110/10
|
ТДТН-25000/110/35/6
|
–
|
18 + j 9
|
8 + j 5
|
20 + j 12
|
|
17
|
д)
|
115
|
6500
|
ТРДН-25000/110/10
|
–
|
–
|
21 + j 15
|
16 + j 11
|
–
|
|
18
|
е)
|
230
|
6000
|
ТДTН-40000/220/6
|
ТРДНС-40000/220/6
|
–
|
11 + j 8
|
17 + j 9
|
28 + j 15
|
|
19
|
ж)
|
118
|
5500
|
–
|
ТДН-16000/110/6
|
–
|
27 + j 16
|
10 + j 8
|
–
|
|
20
|
з)
|
119
|
5000
|
ТРДН-25000/110/6
|
ТДН-16000/110/6
|
–
|
14 + j 8
|
9 + j 4
|
26 + j 12
|
|
21
|
и)
|
232
|
5300
|
АТДЦТН-63000/220/110/10
|
ТРДН-32000/220/6
|
–
|
20+ j 12
|
30 + j 17
|
23 + j 13
|
|
22
|
к)
|
239
|
6400
|
ТРДН-32000/220/6
|
АТДЦТН-63000/220/110/10
|
–
|
30+ j 19
|
32 + j 18
|
24 + j 12
|
|
23
|
л)
|
242
|
6100
|
АТДЦТН-63000/220/110/10
|
ТРДН-32000/220/10
|
–
|
30 + j 20
|
39 + j 18
|
22 + j 17
|
|
24
|
м)
|
228
|
5800
|
ТРДН-32000/220/6
|
АТДЦТН-63000/220/110/6
|
–
|
34 + j 21
|
37 + j 18
|
20 + j 15
|
|
25
|
а)
|
230
|
4500
|
–
|
ТРДН-32000/220/6
|
ТРДНC-40000/110/6
|
30 + j 18
|
48 + j28
|
38 + j 17
|
|
26
|
б)
|
215
|
4000
|
ТРДН-40000/220/10
|
ТРДН-32000/220/6
|
–
|
45 + j 19
|
20 + j15
|
45 + j 28
|
|
27
|
в)
|
121
|
3500
|
ТДТН-40000/110/35/6
|
ТРДН-25000/110/10
|
–
|
14 + j 9
|
16 + j 7
|
22 + j 15
|
|
28
|
г)
|
219
|
4000
|
ТРДН-40000/220/10
|
ТДТН-25000/220/35/10
|
–
|
36 + j 21
|
10 + j 5
|
18 + j 12
|
|
29
|
д)
|
119
|
4500
|
ТРДН-25000/110/10
|
–
|
–
|
30 + j 11
|
21 + j 12
|
–
|
|
30
|
е)
|
120
|
5000
|
ТДTН-40000/110/35/6
|
ТРДН-25000/110/10
|
–
|
16 + j 8
|
19 + j 11
|
32 + j 20
|
|
