Практическое задание 1
Тема 3 «Определение расчетных электрических нагрузок промышленных предприятий»
Задание
Необходимо определить расчетную электрическую нагрузку участка цеха и характерных узлов сети – двух силовых распределительных шкафов (ШР1 и ШР2). В табл. 1.3 в соответствии с вариантом задания указаны номера электроприемников (потребителей), которые запитаны от ШР1 и ШР2. В табл. 1.5 дается краткая характеристика потребителей (наименование, установленная мощность) участка цеха. Расчеты выполнить в виде формы табл. 1.6.
Рекомендации по выполнению задания
1. Необходимо ознакомиться с темой 3 «Определение расчетных электрических нагрузок промышленных предприятий» электронного учебника.
2. Необходимо ознакомиться с 1 разделом пособия [2].
3. Выполнить необходимые расчеты по определению расчетной электрической нагрузки участка цеха и характерных узлов сети.
4. Занести ответы решения в табл. 1.6 и прислать вместе с решением на проверку преподавателю.
Номер варианта работы состоит из двух чисел, которые разделены точками (Х.Х.), и определяется с помощью табл. 1.1 и 1.2. В табл. 1.3–1.5 приведены исходные данные для расчетов.
Таблица 1.1
Формирование первого числа варианта задания
|
Первая буква
фамилии студента
|
№ варианта
|
Первая буква
фамилии студента
|
№ варианта
|
|
A
|
1.Х
|
П
|
15.Х
|
|
Б
|
2.Х
|
Р
|
16.Х
|
|
В
|
3.Х
|
С
|
17.Х
|
|
Г
|
4.Х
|
Т
|
18.Х
|
|
Д
|
5.Х
|
У
|
19.Х
|
|
Е
|
6.Х
|
Ф
|
20.Х
|
|
Ж
|
7.Х
|
Х
|
21.Х
|
|
З
|
8.Х
|
Ц
|
22.Х
|
|
И
|
9.Х
|
Ч
|
23.Х
|
|
К
|
10.Х
|
Ш
|
24.Х
|
|
Л
|
11.Х
|
Щ
|
25.Х
|
|
М
|
12.Х
|
Э
|
26.Х
|
|
Н
|
13.Х
|
Ю
|
27.Х
|
|
О
|
14.Х
|
Я
|
28.Х
|
Таблица 1.2
Формирование второго числа варианта задания
|
Первая буква
имени студента
|
№ варианта
|
Первая буква
имени студента
|
№ варианта
|
|
A
|
Х.1
|
П
|
Х.15
|
|
Б
|
Х.2
|
Р
|
Х.16
|
|
В
|
Х.3
|
С
|
Х.17
|
|
Г
|
Х.4
|
Т
|
Х.18
|
|
Д
|
Х.5
|
У
|
Х.19
|
|
Е
|
Х.6
|
Ф
|
Х.20
|
|
Ж
|
Х.7
|
Х
|
Х.21
|
|
З
|
Х.8
|
Ц
|
Х.22
|
|
И
|
Х.9
|
Ч
|
Х.23
|
|
К
|
Х.10
|
Ш
|
Х.24
|
|
Л
|
Х.11
|
Щ
|
Х.25
|
|
М
|
Х.12
|
Э
|
Х.26
|
|
Н
|
Х.13
|
Ю
|
Х.27
|
|
О
|
Х.14
|
Я
|
Х.28
|
Таблица 1.3
Исходные данные
|
№ варианта
|
Номера потребителей, присоединенных к
|
|
ШР1
|
ШР2
|
|
1.Х
|
14–19, 21–24
|
81–85, 93
|
|
2.Х
|
7-9, 81, 93, 101
|
6, 21, 41, 42, 51, 71
|
|
3.Х
|
9, 71–75, 104
|
7, 11–15, 51
|
|
4.Х
|
12, 94, 103–105
|
1–5, 27–30
|
|
5.Х
|
13, 84, 93, 102-104
|
12-15, 24-26
|
|
6.Х
|
19, 94, 101–107
|
3–6, 13–16
|
|
7.Х
|
61–65, 71–77
|
76–80, 101, 91
|
|
8.Х
|
51, 62, 83, 93, 102
|
1–5, 19, 20, 30
|
|
9.Х
|
30, 64–70
|
80, 84–90, 110
|
|
10.Х
|
91, 92, 101–106
|
117–120, 11
|
|
11.Х
|
2, 15-17, 22, 38
|
1, 12–15, 35–37
|
|
12.Х
|
4–8, 16–19
|
6–10, 101–106
|
|
13.Х
|
1–4, 11, 12, 101
|
92, 101–107
|
|
14.Х
|
83, 111–116
|
12-15, 91, 62
|
|
15.Х
|
1–5, 11, 12, 101
|
71–77, 86
|
|
16.Х
|
43-45, 111–116
|
53, 65, 101–107
|
|
17.Х
|
1, 11-15, 41, 81, 101
|
12-14, 91, 63
|
|
18.Х
|
21–25, 31–34
|
1–7, 85-87
|
|
19.Х
|
111–115, 91, 1, 21
|
61–65, 71-76
|
|
20.Х
|
101–106, 91-93
|
33-36, 81–85
|
|
21.Х
|
7, 14, 71–75
|
21–25, 46–49
|
|
22.Х
|
27–30, 41
|
1–3, 11–14
|
|
23.Х
|
4-9, 13
|
28, 32, 48, 61-63, 92
|
|
24.Х
|
11–17, 27
|
21–26, 94
|
|
25.Х
|
5, 6–10
|
21, 91, 101–104
|
|
26.Х
|
2–5, 21–27
|
5, 27, 17-19, 101
|
|
27.Х
|
7-10, 11–12, 101
|
14–17, 91–96
|
|
28.Х
|
6, 16, 24–30
|
31-33, 41, 61, 71
|
Таблица 1.4
Исходные данные
|
№ варианта
|
Расчетная осветительная нагрузка
|
|
РР0, кВт
|
QР0, квар
|
|
Х.1
|
4
|
1,6
|
|
Х.2
|
6,3
|
2,7
|
|
Х.3
|
8,2
|
2,3
|
|
Х.4
|
6
|
1,9
|
|
Х.5
|
4,3
|
0,4
|
|
Х.6
|
8,4
|
0,4
|
|
Х.7
|
11,9
|
0,4
|
|
Х.8
|
18,5
|
5,3
|
|
Х.9
|
14
|
2,9
|
|
Х.10
|
4,9
|
0,4
|
|
Х.11
|
7,4
|
0,4
|
|
Х.12
|
6,9
|
1,9
|
|
Х.13
|
11,2
|
0,4
|
|
Х.14
|
28,7
|
5,1
|
|
Х.15
|
3,9
|
0,9
|
|
Х.16
|
10,9
|
0,4
|
|
Х.17
|
29,2
|
5
|
|
Х.18
|
37,3
|
14,5
|
|
Х.19
|
54,6
|
12,7
|
|
Х.20
|
9,9
|
0,4
|
|
Х.21
|
8,4
|
0,4
|
|
Х.22
|
21,9
|
8,3
|
|
Х.23
|
32,2
|
6,9
|
|
Х.24
|
4,9
|
1,5
|
|
Х.25
|
4,3
|
0,4
|
|
Х.26
|
15
|
3,9
|
|
Х.27
|
22,2
|
6
|
|
Х.28
|
15,5
|
3,2
|
Таблица 1.5
Исходные данные
|
№ потребителей
|
Установленная мощность одного ЭП, кВт
|
Наименования потребителей
|
|
1–10
|
3
|
Точильное оборудование
|
|
11–20
|
11
|
Штамповочные прессы
|
|
21–30
|
14,5
|
Строгальный станок
|
|
31–40
|
9
|
Револьверный станок
|
|
41–50
|
3,2
|
Шлифовальный станок
|
|
51–60
|
5
|
Фрезерный станок
|
|
61–70
|
4
|
Печь сопротивления
|
|
71–80
|
4,5 кВА
|
Сварочный трансформатор
|
|
81–90
|
5,5
|
Насос
|
|
91–100
|
2
|
Вентилятор
|
|
101–110
|
7,5
|
Токарный станок
|
|
111–120
|
3,5
|
Сверлильный станок
|
Практическое задание 2
Тема 3 «Определение расчетных электрических нагрузок промышленных предприятий»
Задание
«Определение расчетной нагрузки распределительной подстанции (РП 10 кВ). От РП питаются три цеха, установленные мощности которых приведены в табл. 2.2. В табл. 2.3 в соответствии с номером цеха указаны его наименование, размеры (длина, ширина), средние коэффициенты спроса силовой и осветительной нагрузок, средний коэффициент мощности нагрузки, удельная установленная осветительная нагрузка» [2].
Рекомендации по выполнению задания
1. Необходимо ознакомиться с темой 3«Определение расчетных электрических нагрузок промышленных предприятий» электронного учебника.
2. Необходимо ознакомиться со вторым разделом пособия [2].
3. «В соответствии с вариантом задания определить расчетную нагрузку распределительной подстанции, от которой питаются три потребителя. Данные потребителей приведены в табл. 2.3. Результаты расчетов оформить в виде табл. 2.4» [2].
Номер варианта работы состоит из одного числа и определяется с помощью табл. 2.1. В табл. 2.2 и 2.3 приведены исходные данные для расчетов.
Таблица 2.1
Формирование варианта задания
|
Первая буква
фамилии студента
|
№ варианта
|
Первая буква
фамилии студента
|
№ варианта
|
|
A
|
1
|
П
|
15
|
|
Б
|
2
|
Р
|
16
|
|
В
|
3
|
С
|
17
|
|
Г
|
4
|
Т
|
18
|
|
Д
|
5
|
У
|
19
|
|
Е
|
6
|
Ф
|
20
|
|
Ж
|
7
|
Х
|
21
|
|
З
|
8
|
Ц
|
22
|
|
И
|
9
|
Ч
|
23
|
|
К
|
10
|
Ш
|
24
|
|
Л
|
11
|
Щ
|
25
|
|
М
|
12
|
Э
|
26
|
|
Н
|
13
|
Ю
|
27
|
|
О
|
14
|
Я
|
28
|
Таблица 2.2
Исходные данные
|
№ варианта
|
Установленная мощность цеха (потребителя), кВт
|
|
Номер цеха по табл. 2.3
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1
|
4500
|
–
|
1950
|
–
|
–
|
700
|
–
|
|
2
|
–
|
–
|
2350
|
4200
|
–
|
–
|
200
|
|
3
|
2700
|
1750
|
–
|
–
|
250
|
–
|
–
|
|
4
|
–
|
–
|
950
|
–
|
–
|
300
|
70
|
|
5
|
1750
|
–
|
–
|
2300
|
–
|
500
|
–
|
|
6
|
–
|
1400
|
–
|
–
|
300
|
–
|
45
|
|
7
|
–
|
–
|
1550
|
–
|
350
|
400
|
–
|
|
8
|
3250
|
2000
|
–
|
2750
|
–
|
–
|
–
|
|
9
|
–
|
–
|
1100
|
–
|
170
|
400
|
–
|
|
10
|
2800
|
–
|
2200
|
–
|
–
|
–
|
95
|
|
11
|
–
|
2800
|
–
|
2650
|
–
|
850
|
–
|
|
12
|
–
|
–
|
3300
|
–
|
205
|
–
|
100
|
|
13
|
–
|
–
|
–
|
4300
|
140
|
1300
|
–
|
|
14
|
5100
|
3700
|
–
|
–
|
–
|
–
|
55
|
|
15
|
–
|
–
|
5700
|
3750
|
–
|
1050
|
–
|
|
16
|
–
|
4100
|
–
|
–
|
270
|
–
|
60
|
|
17
|
3600
|
–
|
4250
|
–
|
–
|
750
|
–
|
|
18
|
–
|
2900
|
–
|
5100
|
–
|
–
|
55
|
|
19
|
2250
|
–
|
1600
|
–
|
110
|
–
|
–
|
|
20
|
–
|
1750
|
–
|
2700
|
–
|
550
|
–
|
|
21
|
2600
|
1700
|
1300
|
–
|
–
|
–
|
–
|
|
22
|
–
|
–
|
–
|
4700
|
500
|
–
|
65
|
|
23
|
4350
|
2700
|
–
|
–
|
–
|
1450
|
–
|
|
24
|
–
|
1600
|
2350
|
–
|
–
|
700
|
–
|
|
25
|
1850
|
–
|
–
|
2500
|
–
|
–
|
60
|
|
26
|
–
|
–
|
2700
|
–
|
3750
|
550
|
–
|
|
27
|
–
|
4700
|
–
|
1900
|
–
|
–
|
800
|
|
28
|
–
|
2700
|
–
|
3750
|
550
|
–
|
–
|
Таблица 2.3
Данные потребителей
|
№
цеха
|
Название цеха
|
Размеры цеха,
м
|
Силовая нагрузка
|
Осветитель-ная нагрузка
|
|
Кс
|
cos.files/image063.png)
|
Ксо
|
Руд.уст Вт/м2
|
|
1
|
Прессовый цех
|
110x90
|
0,3
|
0,7
|
0,8
|
13,4
|
|
2
|
Сборочный цех
|
90x40
|
0,55
|
0,8
|
0,95
|
18,3
|
|
3
|
Цех механической обработки деталей
|
70x70
|
0,35
|
0,55
|
0,85
|
12,6
|
|
4
|
Производственный корпус
|
65x38
|
0,45
|
0,65
|
0,95
|
14,7
|
|
5
|
Административное здание
|
25x40
|
0,85
|
0,85
|
0,95
|
21,2
|
|
6
|
Вспомогательные цеха
|
50x50
|
0,35
|
0,55
|
0,9
|
14,9
|
|
7
|
Складской комплекс
|
95x60
|
0,6
|
0,75
|
0,8
|
8,5
|
Практическое задание 3
Тема 6 «Расчет токов короткого замыкания и выбор электрооборудования»
Задание
«Необходимо по допустимому нагреву выбрать сечение жил кабеля и проводов для питания указанных электроприемников» [2].
Рекомендации по выполнению задания
1. Необходимо ознакомиться с темой 6 «Расчет токов короткого замыкания и выбор электрооборудования» электронного учебника.
2. Необходимо ознакомиться с третьим разделом пособия [2].
3. По допустимому нагреву выбрать сечение жил кабеля и проводов для питания указанных электроприемников.
Номер варианта работы состоит из двух чисел, которые разделены точками (Х.Х.), и определяется с помощью табл. 3.1. В табл. 3.2–3.3 приведены исходные данные для расчетов.
Таблица 3.1
Формирование варианта задания
|
Первая буква
фамилии студента
|
№ варианта
|
Первая буква
имени студента
|
№ варианта
|
|
A, П
|
1.Х
|
A, П
|
Х.1
|
|
Б, Р
|
2.Х
|
Б, Р
|
Х.2
|
|
В, С
|
3.Х
|
В, С
|
Х.3
|
|
Г, Т
|
4.Х
|
Г, Т
|
Х.4
|
|
Д, У
|
5.Х
|
Д, У
|
Х.5
|
|
Е, Ф
|
6.Х
|
Е, Ф
|
Х.6
|
|
Ж, Х
|
7.Х
|
Ж, Х
|
Х.7
|
|
З, Ц
|
8.Х
|
З, Ц
|
Х.8
|
|
И, Ч
|
9.Х
|
И, Ч
|
Х.9
|
|
К, Ш
|
10.Х
|
К, Ш
|
Х.10
|
|
Л, Щ
|
11.Х
|
Л, Щ
|
Х.11
|
|
М, Э
|
12.Х
|
М, Э
|
Х.12
|
|
Н, Ю
|
13.Х
|
Н, Ю
|
Х.13
|
|
О, Я
|
14.Х
|
О, Я
|
Х.14
|
Таблица 3.2
Исходные данные
|
Вариант
|
Данные электроприемников
|
Марка
провода (кабеля)
|
Способ
прокладки
проводников
|
Нормированная температура жил
провода (кабеля), °С
|
|
Рн;
кВт
|
Uн;
В
|
ηн,
%
|
cosφн,
|
ПВ
%
|
|
или расчетная нагрузка проводников
|
|
1.Х
|
5
|
380
|
85
|
0,7
|
50
|
ПВС
|
под штукатуркой
|
65
|
|
2.Х
|
59 А на напряжение до 1 кВ
|
ВВГнг-LS
|
на стене скобами
|
65
|
|
3.Х
|
28
|
380
|
92
|
0,87
|
100
|
ПуВ
|
в коробе многослойно при общем количестве проводов 12
|
65
|
|
4.Х
|
106
|
380
|
93,5
|
0,91
|
100
|
ВВГнг-LS
|
в трубе открыто по стене
|
65
|
|
5.Х
|
3
|
380
|
78
|
0,75
|
60
|
ПуВ
|
в коробе пучком при общем количестве проводов 7
|
65
|
|
6.Х
|
44 А на напряжение 10 кВ
|
КГ
|
в коробе, при прокладке четырех кабелей
|
65
|
|
7.Х
|
115 А на напряжение до 1 кВ
|
ВБШв
|
в земле, в траншее
|
80
|
|
8.Х
|
2,8
|
380
|
80,5
|
0,82
|
40
|
ПуВ
|
по стене скобами
|
65
|
|
9.Х
|
41
|
380
|
92,5
|
0,89
|
100
|
ВВГнг-LS
|
в кабельном канале
|
65
|
|
10.Х
|
1,17
|
220
|
–
|
0,75
|
100
|
ПуВ
|
в канале плиты перекрытия, двухпроводная сеть
|
65
|
|
11.Х
|
33 А на напряжение до 1 кВ
|
ВБШв
|
в кабельном канале
|
80
|
|
12.Х
|
6
|
380
|
82
|
0,81
|
100
|
ПуВ
|
в металлорукаве четыре провода
|
65
|
|
13.Х
|
0,8
|
380
|
73
|
0,76
|
100
|
ПуВ
|
на лотках пучком при общем количестве нагруженных проводов 7
|
65
|
|
14.Х
|
9
|
380
|
87,5
|
0,86
|
100
|
ПвВГ
|
в пластмассовой трубе четырехпроводной
сети
|
65
|
Таблица 3.3
Исходные данные
|
Вариант
|
Температура окружающего
воздуха (земли), °С
|
|
Х.1
|
35
|
|
Х.2
|
25
|
|
Х.3
|
30
|
|
Х.4
|
15
|
|
Х.5
|
10
|
|
Х.6
|
20
|
|
Х.7
|
30
|
|
Х.8
|
20
|
|
Х.9
|
25
|
|
Х.10
|
15
|
|
Х.11
|
25
|
|
Х.12
|
20
|
|
Х.13
|
30
|
|
Х.14
|
25
|
Практическое задание 4
Тема 6 «Расчет токов короткого замыкания и выбор электрооборудования»
Задание
Рассчитать токи электроприемников и выбрать плавкие предохранители и автоматические выключатели в распределительных шкафах. «Рассчитать ток и выбрать уставки тепловых реле магнитных пускателей для защиты электродвигателей от перегрузки» [2].
Рекомендации по выполнению задания
1. Необходимо ознакомиться с темой 6 «Расчет токов короткого замыкания и выбор электрооборудования» электронного учебника.
2. Необходимо ознакомиться с четвертым разделом пособия [2].
3. «Рассчитать токи электроприемников и выбрать плавкие предохранители в распределительном шкафу» [2].
4. «Рассчитать токи электроприемников и выбрать автоматические выключатели в распределительном шкафу серии ПР8501» [2].
5. «Рассчитать ток и выбрать уставки тепловых реле магнитных пускателей для защиты электродвигателей от перегрузки» [2].
Номер варианта работы состоит из двух чисел, которые разделены точками (Х.Х.), и определяется с помощью табл. 4.1.
Таблица 4.1
Формирование варианта задания
|
Первая буква
фамилии студента
|
Номер варианта
|
Первая буква
имени студента
|
Номер варианта
|
|
A, П
|
1.Х
|
A, П
|
Х.1
|
|
Б, Р
|
2.Х
|
Б, Р
|
Х.2
|
|
В, С
|
3.Х
|
В, С
|
Х.3
|
|
Г, Т
|
4.Х
|
Г, Т
|
Х.4
|
|
Д, У
|
5.Х
|
Д, У
|
Х.5
|
|
Е, Ф
|
6.Х
|
Е, Ф
|
Х.6
|
|
Ж, Х
|
7.Х
|
Ж, Х
|
Х.7
|
|
З, Ц
|
8.Х
|
З, Ц
|
Х.8
|
|
И, Ч
|
9.Х
|
И, Ч
|
Х.9
|
|
К, Ш
|
10.Х
|
К, Ш
|
Х.10
|
|
Л, Щ
|
11.Х
|
Л, Щ
|
Х.11
|
|
М, Э
|
12.Х
|
М, Э
|
Х.12
|
|
Н, Ю
|
13.Х
|
Н, Ю
|
Х.13
|
|
О, Я
|
14.Х
|
О, Я
|
Х.14
|
4.1. Рассчитать токи электроприемников и выбрать плавкие предохранители в распределительном шкафу, схема которых приведена на рис. 4.1.

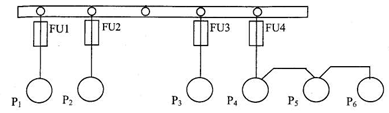

Рис. 4.1. Схема распределительной сети
Таблица 4.2
Исходные данные
|
№ вар.
|
Р1, кВт
|
P2, кВт
|
Р3, кВт
|
Р4, кВт
|
P5, кВт
|
P6, кВт
|
|
1.Х
|
13,3
|
19,6
|
9,5
|
4,6
|
8,1
|
6,2
|
|
2.Х
|
7,6
|
14,5
|
7,3
|
2,4
|
23,5
|
4,8
|
|
3.Х
|
9,5
|
7,6
|
1,4
|
1,05
|
14,8
|
28,3
|
|
4.Х
|
4,3
|
13,8
|
7,5
|
3,3
|
10,1
|
19,6
|
|
5.Х
|
17,8
|
9,5
|
3,3
|
2,5
|
7,6
|
8,7
|
|
6.Х
|
3,8
|
7,4
|
5,6
|
2,6
|
6,4
|
19,8
|
|
7.Х
|
8,7
|
21,6
|
7,8
|
4,3
|
14,9
|
3,7
|
|
8.Х
|
11,9
|
25,6
|
3,9
|
1,05
|
9,6
|
2,5
|
|
9.Х
|
10,6
|
16,4
|
7,7
|
3,4
|
5,2
|
9,8
|
|
10.Х
|
17,4
|
6,6
|
1,05
|
1,05
|
6
|
20,7
|
|
11.Х
|
4,3
|
9,6
|
3,1
|
2
|
17,4
|
14,3
|
|
12.Х
|
13,1
|
7,6
|
4,4
|
1,1
|
19,6
|
6,8
|
|
13.Х
|
19,9
|
17,6
|
4
|
4,6
|
11,3
|
9,6
|
|
14.Х
|
18,4
|
14,3
|
7,6
|
2,8
|
16,3
|
21,3
|
Таблица 4.3
Исходные данные
|
№ вар.
|
cos𝜑1
|
cos𝜑2
|
cos𝜑3
|
cos𝜑4
|
cos𝜑5
|
cos𝜑6
|
η, %
|
IП/IН
|
|
Х.1
|
0,7
|
0,85
|
0,8
|
0,8
|
0,7
|
0,9
|
87
|
6,8
|
|
Х.2
|
0,8
|
0,6
|
0,6
|
0,6
|
0,8
|
0,7
|
82
|
7,3
|
|
Х.3
|
0,7
|
0,7
|
0,6
|
0,6
|
0,8
|
0,8
|
89
|
6,5
|
|
Х.4
|
0,6
|
0,6
|
0,7
|
0,6
|
0,8
|
0,7
|
81
|
7,1
|
|
Х.5
|
0,8
|
0,7
|
0,8
|
0,7
|
0,6
|
0,6
|
84
|
7,4
|
|
Х.6
|
0,7
|
0,6
|
0,8
|
0,8
|
0,6
|
0,7
|
86
|
6,3
|
|
Х.7
|
0,8
|
0,7
|
0,7
|
0,8
|
0,6
|
0,6
|
85
|
6,9
|
|
Х.8
|
0,7
|
0,7
|
0,8
|
0,6
|
0,6
|
0,8
|
90
|
7,5
|
|
Х.9
|
0,8
|
0,6
|
0,6
|
0,6
|
0,7
|
0,7
|
81
|
7,0
|
|
Х.10
|
0,7
|
0,8
|
0,6
|
0,7
|
0,8
|
0,6
|
84
|
6,4
|
|
Х.11
|
0,8
|
0,6
|
0,6
|
0,6
|
0,8
|
0,8
|
87
|
6,8
|
|
Х.12
|
0,7
|
0,6
|
0,6
|
0,6
|
0,8
|
0,8
|
80
|
7,5
|
|
Х.13
|
0,8
|
0,7
|
0,7
|
0,6
|
0,8
|
0,7
|
83
|
7,2
|
|
Х.14
|
0,6
|
0,8
|
0,7
|
0,8
|
0,8
|
0,7
|
85
|
7,0
|
4.2. Рассчитать токи электроприемников и выбрать автоматические выключатели в распределительном шкафу серии ПР8501 (рис. 4.2).
Рис. 4.2. Схема распределительной сети
.....
4.3. Рассчитать ток и выбрать уставки тепловых реле магнитных пускателей для защиты электродвигателей от перегрузки.
Таблица 4.6
Технические данные электродвигателей
|
№ варианта
|
Тип электродвигателя
|
Рн,
кВт
|
|
1.Х
|
4А71А4УЗ
|
0,55
|
|
2.Х
|
4А71В4УЗ
|
0,75
|
|
3.Х
|
4А80А4УЗ
|
1,1
|
|
4.Х
|
4А80В4УЗ
|
1,5
|
|
5.Х
|
4А90L4УЗ
|
2,2
|
|
6.Х
|
4A100S4У3
|
3,0
|
|
7.Х
|
4А100L4УЗ
|
4,0
|
|
8.Х
|
4А132S4УЗ
|
7,5
|
|
9.Х
|
4А132М4УЗ
|
11,0
|
|
10.Х
|
4А160S4УЗ
|
15,0
|
|
11.Х
|
4А160М4УЗ
|
18,5
|
|
12.Х
|
4А180S4УЗ
|
22,0
|
|
13.Х
|
4А180М4УЗ
|
30,0
|
|
14.Х
|
4А200М4УЗ
|
37,0
|
Таблица 4.7
Технические данные электродвигателей
|
№ варианта
|
cos𝜑н
|
η, %
|
|
Х.1
|
0,7
|
71,5
|
|
Х.2
|
0,73
|
73,0
|
|
Х.3
|
0,81
|
74,0
|
|
Х.4
|
0,83
|
78,0
|
|
Х.5
|
0,83
|
81,0
|
|
Х.6
|
0,83
|
83,0
|
|
Х.7
|
0,84
|
85,0
|
|
Х.8
|
0,86
|
88,5
|
|
Х.9
|
0,87
|
88,5
|
|
Х.10
|
0,88
|
89,5
|
|
Х.11
|
0,88
|
30,5
|
|
Х.12
|
0,9
|
91,0
|
|
Х.13
|
0,89
|
92,0
|
|
Х.14
|
0,9
|
89,0
|
|
