ТИУ, электробезопасность (контрольная работа)

Каждое кейс-задание содержит 100 вариантов. Номер варианта для обучающегося заочной формы определяются по двум последним цифрам зачетной книжки.

При этом в кейс-заданиях 1 и 2 содержится несколько задач, все их выполнять не нужно. Номер задачи выбирается согласно таблицам вариантов, приведенным в начале кейс-задания.

КЕЙС-ЗАДАНИЕ № 1.

ОЦЕНКА ОПАСНОСТИ ЭЛЕКТРИЧЕСКОГО ТОКА

Таблица 1.1

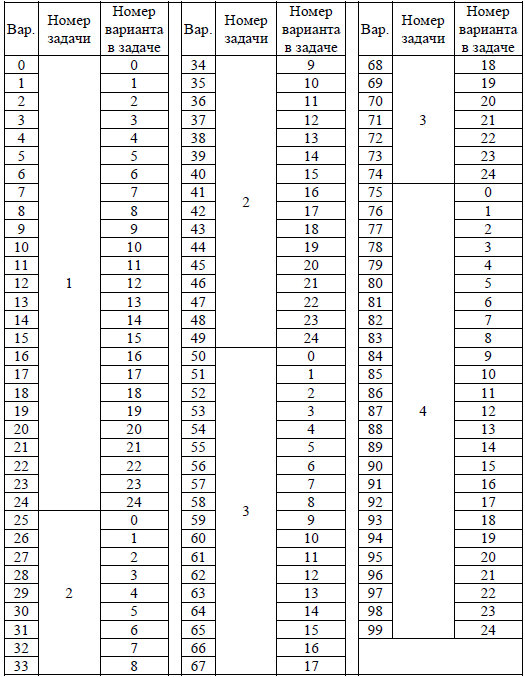

Индивидуальные задания для кейс-задания № 1

Задача 1. Оценка опасности прикосновения к однофазной двухпроводной, изолированной от земли сети

По данным табл. 1.3:

1. Рассчитать напряжение прикосновения Uпр, под которым окажется человек в нормальном режиме работы.

2. Рассчитать ток I_h, проходящий через человека.

3. Рассчитать напряжение прикосновения U_пр.ав, под которым окажется человек в аварийном режиме работы.

4. Сделать выводы.

Таблица 1.3

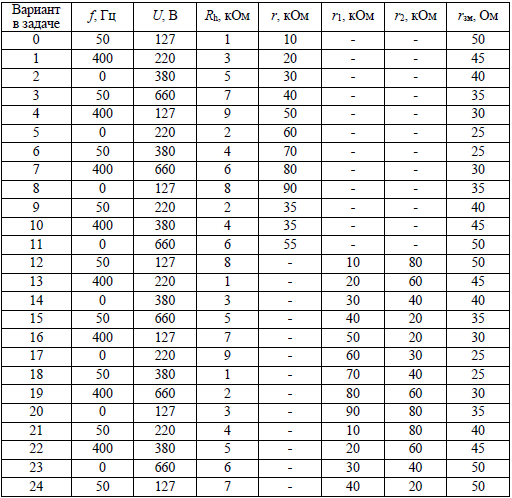

Исходные данные для задачи 1

Задача 2. Оценка опасности прикосновения к однофазной двухпроводной, изолированной от земли сети

По данным табл. 1.4 рассчитать напряжение прикосновения U_пр, человека к оборванному и лежащему на земле проводу.

Таблица 1.4

Исходные данные для задачи 2

Задача 3. Оценка опасности прикосновения к незаземленному проводу, подверженному электромагнитному влиянию

По данным табл. 1.5:

1. Рассчитать напряжение прикосновения, под которым окажется человек и ток, протекающий через человека для случаев прикосновения к началу провода.

2. Рассчитать напряжение прикосновения, под которым окажется человек и ток, протекающий через человека для случаев прикосновения к точке, отстоящей от начала на l км.

3. Определить зону, где прикосновение безопасно.

Для всех вариантов сопротивление человека R_h = 1000 Ом; допустимое напряжение прикосновения U_пр.доп = 40 В.

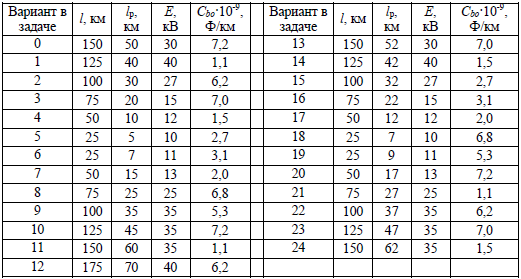

Таблица 1.5

Исходные данные для задачи 3

Задача 4. Оценка опасности прикосновения к заземленному в одной точке проводу, подверженному электромагнитному влиянию

По данным табл. 1.5:

1. Рассчитать напряжение прикосновения U_пр, под которым окажется человек и ток, протекающий через человека I_h для случаев прикосновения к точке, отстоящей от заземленного участка на l км с учетом сопротивления заземляющего устройства.

2. Рассчитать напряжение прикосновения U_пр, под которым окажется человек и ток, протекающий через человека I_h для случаев прикосновения к точке, отстоящей от заземленного участка на l км без учета сопротивления заземляющего устройства.

3. Определить зону, где прикосновение безопасно.

Для всех вариантов сопротивление человека R_h = 1000 Ом; допустимое напряжение прикосновения U_пр.доп = 40 В.

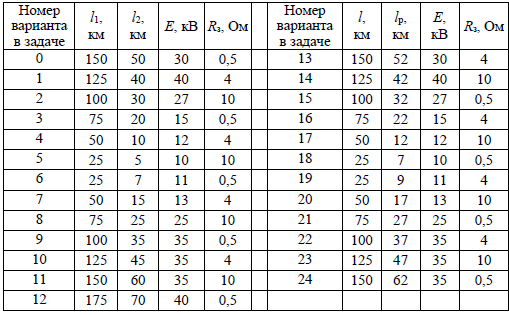

Таблица 1.6

Исходные данные для задачи 4

КЕЙС-ЗАДАНИЕ № 2.

РАСЧЕТ УСТРОЙСТВ ОБЕСПЕЧЕНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ

Таблица 2.1

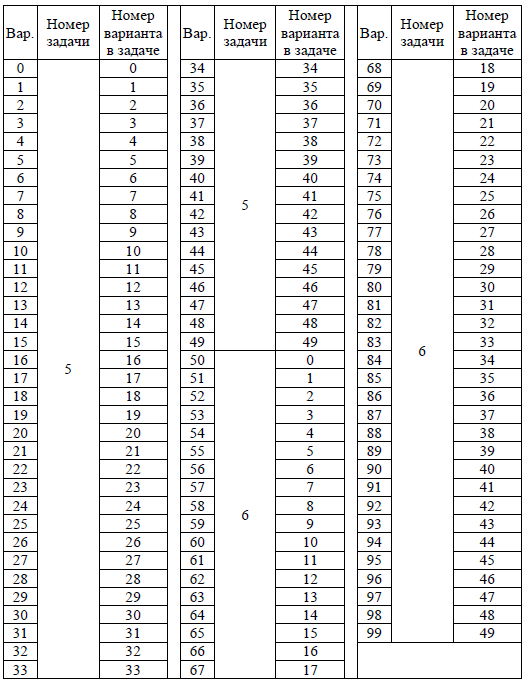

Индивидуальные задания для кейс-задания № 2

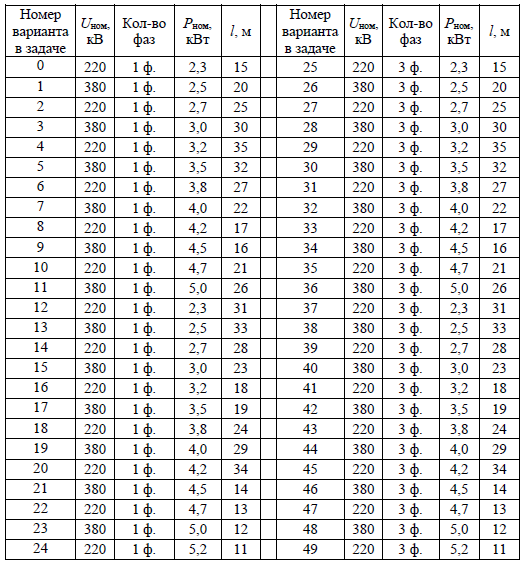

Задача 5. Расчет и выбор УЗО

По данным табл. 2.2:

1. Определить ток утечки в электроустановке.

2. Выбрать номинальный отключающий дифференциальный ток

3. Выбрать номинальный рабочий ток УЗО.

4. Произвести выбор УЗО.

Таблица 2.2

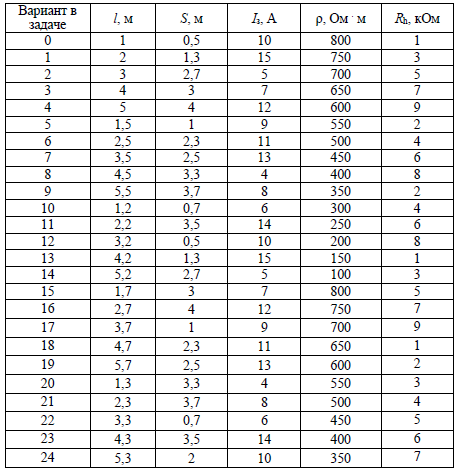

Исходные данные для задачи 5

Задача 6. Расчет зануления

Перекачка наливных грузов осуществляется через стационарную эстакаду при помощи центробежного насоса, приводимого в действие асинхронным электродвигателем с короткозамкнутым ротором мощностью Pном.дв с КПД η = 0,8 и коэффициентом мощности cosφ = 0,7. В трансформаторной подстанции, удаленной от эстакады на l м, установлен понижающий трансформатор мощностью Sном.тр кВ^.А с номинальным напряжением Uном.тр кВ. Питание насоса осуществляется в трубах четырехжильным кабелем АСБ.

По данным табл. 2.6:

1. Определить номинальный ток и выбрать плавкую вставку предохранителя ПР-2.

2. Выбрать сечение питающего кабеля.

3. Проверить зануление на отключающую способность.

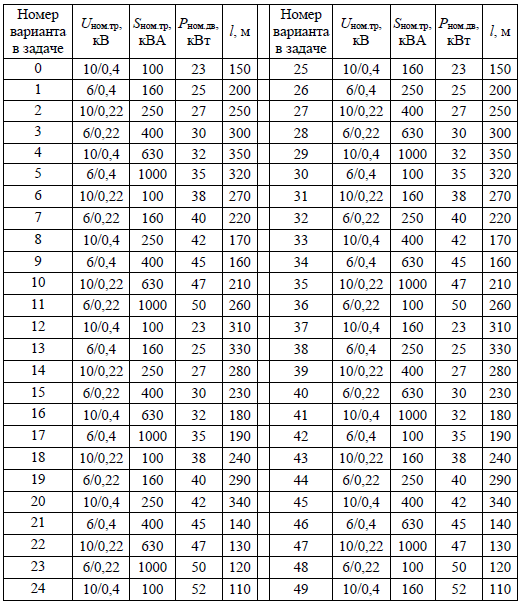

Таблица 2.6

Исходные данные для задачи 6

КЕЙС-ЗАДАНИЕ № 3.

РАСЧЕТ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА ЭЛЕКТРОУСТАНОВКИ

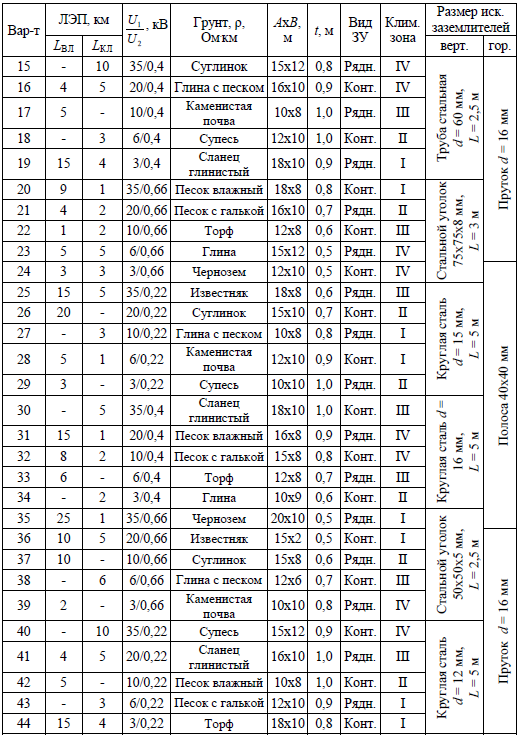

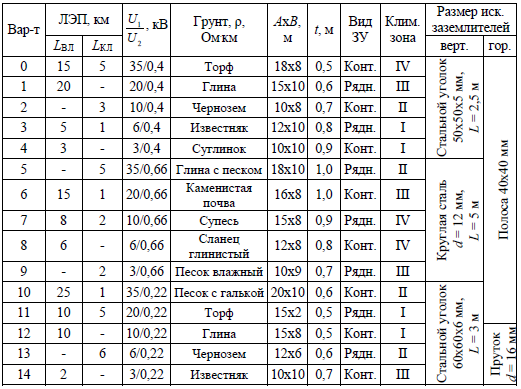

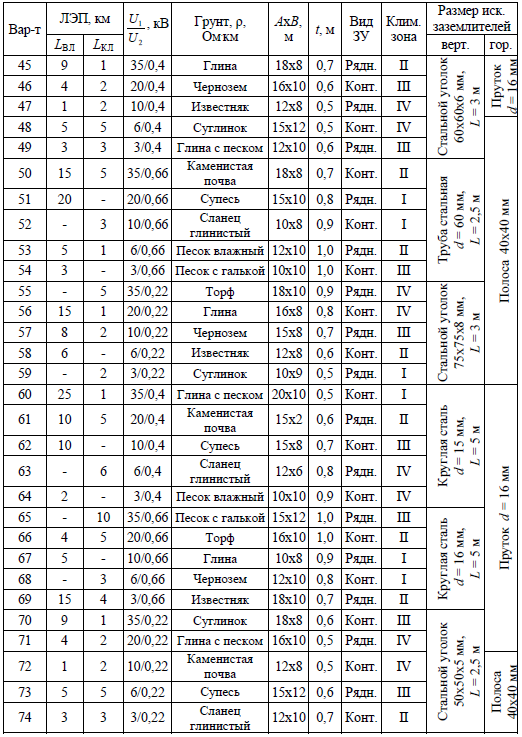

Задача 7. Расчет заземляющего устройства электроустановки

По данным табл. 3.7:

1. Определить параметры зон молниезащиты и изобразить их.

2. Определить габаритные размеры защищаемого объекта.

3. Определить возможную поражаемость объекта в зонах А и Б при отсутствии молниезащиты.

Таблица 3.7

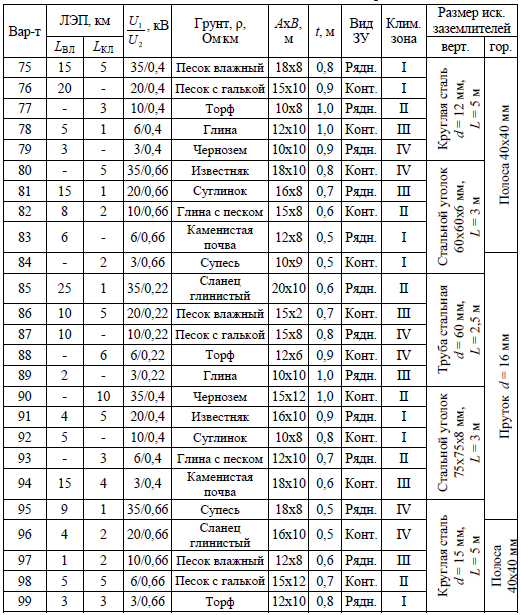

Исходные данные для задачи 7

Продолжение табл. 3.7

Продолжение табл. 3.7

Продолжение табл. 3.7

КЕЙС-ЗАДАНИЕ № 4.

РАСЧЕТ МОЛНИЕЗАЩИТЫ

Задача 8. Расчет молниезащиты

По данным табл. 4.3:

1. Определить параметры зон молниезащиты и изобразить их.

2. Определить габаритные размеры защищаемого объекта.

3. Определить возможную поражаемость объекта в зонах А и Б при отсутствии молниезащиты.

Таблица 4.3

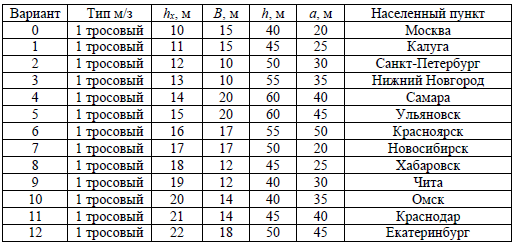

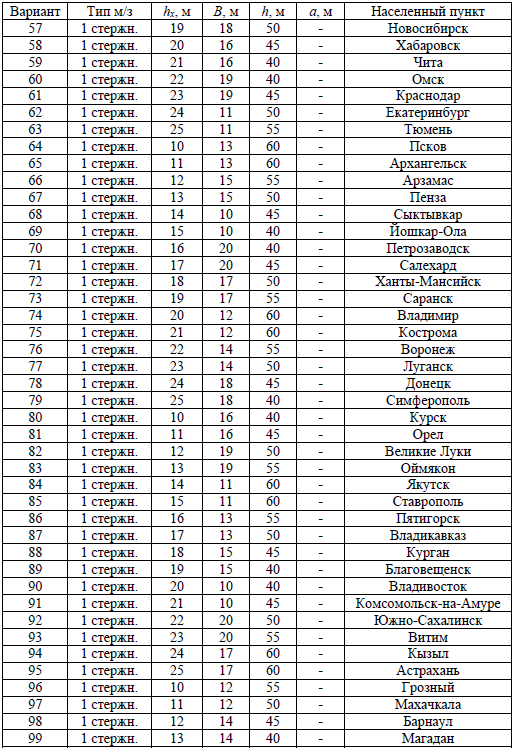

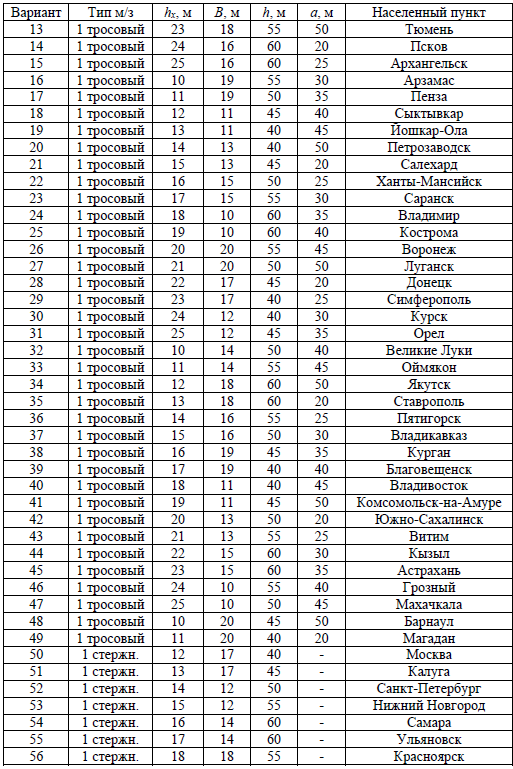

Исходные данные для задачи 8

Продолжение табл. 4.3

Продолжение табл. 4.3
