ТУСУР, методы исследования электронных цепей (контрольная работа)

КОНТРОЛЬНАЯ РАБОТА «ОПРЕДЕЛЕНИЕ ВЫРАЖЕНИЙ СХЕМНЫХ ФУНКЦИЙ МЕТОДОМ ЭКВИВАЛЕНТНЫХ СХЕМ В МАТРИЧНОЙ ФОРМЕ В УЗЛОВОМ БАЗИСЕ»

Содержание контрольной работы

Контрольная работа предполагает формирование для заданной электронной цепи, содержащей активные многополюсные компоненты, матричной математической модели и определение по ней трех-четырех схемных функций.

Выполнение задания контрольной работы включает следующие этапы:

1) формирование для электронной цепи схемы замещения по переменному току для полного диапазона частот;

2) формирование математической модели электронной цепи методом эквивалентных схем в матричной форме в узловом координатном базисе;

3) определение по сформированной математической модели выражений для заданных схемных функций.

Выбор варианта контрольной работы осуществляется по общим правилам с использованием следующей формулы:

V = (N × K) div 100,

где V – искомый номер варианта,

N – общее количество вариантов,

K – код варианта,

div – целочисленное деление.

При V = 0 выбирается максимальный вариант. Варианты заданий представлены в приложении А.

По итогам выполнения контрольной работы оформляется отчет в формате PDF.

ПРИЛОЖЕНИЕ А

Варианты заданий на контрольную работу

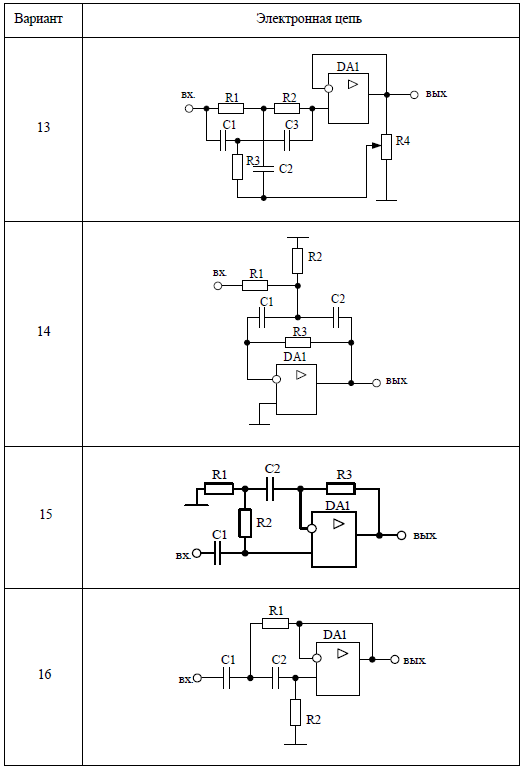

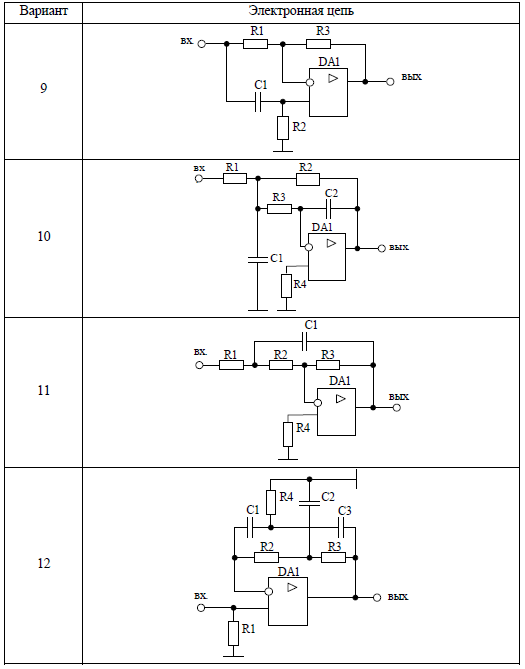

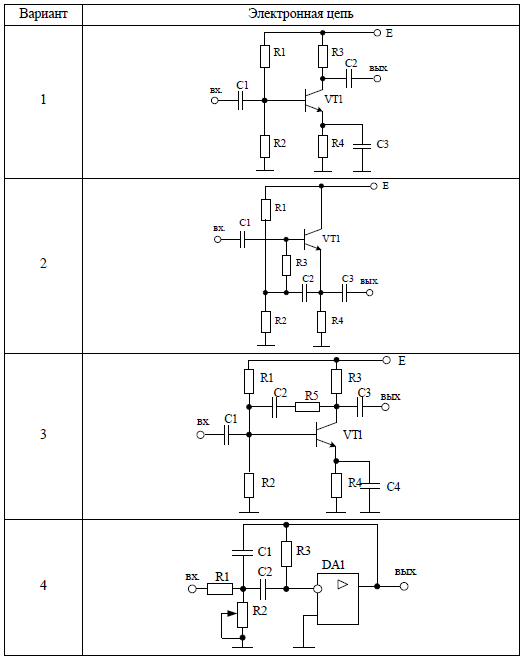

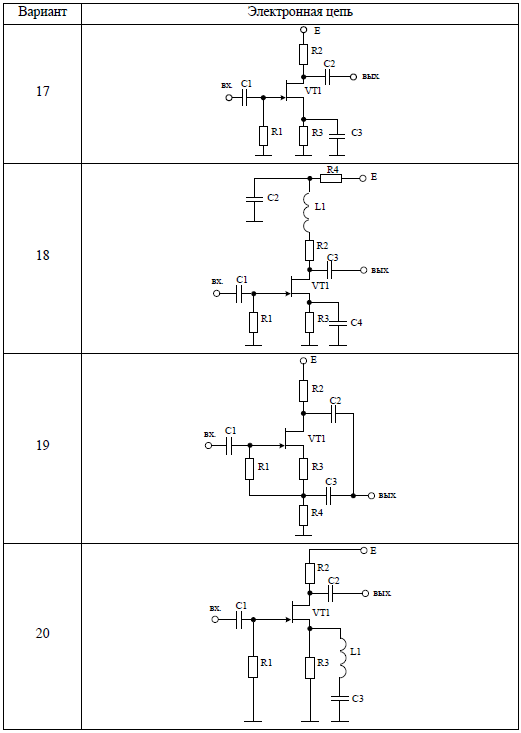

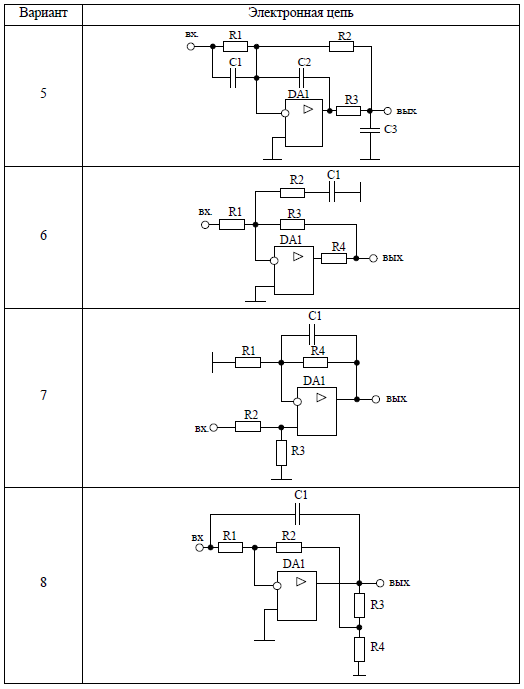

Таблица А.1 – Электронные цепи для контрольной работы
