КамчатГТУ, гидравлика (контрольная работа)

ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ КОНТРОЛЬНОЙ РАБОТЫ

ЗАДАЧА №1

Определить значение отношения между весовым расходом бензина G_б и воздуха G_в в карбюраторе поршневого ДВС, если  диаметры D и d равны соответственно 4 и 7 см, а коэффициенты со­про­тив­ления воздушного канала (до сечения 2 – 2, см. рис. 1) x_в = 1,1 и жиклера x_ж = 6,8 .

Исходные данные в табл. 1.

Таблица 1

ЗАДАЧА №2

Объемная подача центробежного насоса Q, л/с, при напоре H, м, частоте вращения n, об/с. КПД насосной установки с учетом всех потерь η = 0,65. Определить, какой мощности и частоты вращения необходимо установить электрический двигатель для того, чтобы повысить объемную подачу насоса до значения Q₂. Определить как при этом изменится напор насоса. Исходные данные в табл. 2.

Таблица 2

ЗАДАЧА №3

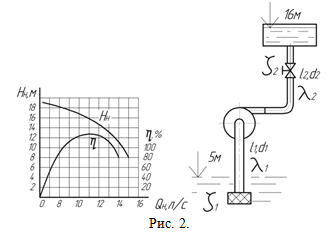

Центробежный насос (см. рис. 2) при n = 20 об/с перекачивает воду из резервуара с отметкой - 5 м в резервуар с отметкой - 16 м по трубопроводам l₁ = 10 м, d₁, м (x₁; λ₁ = 0,025) и l₂, м, d₂ = 75 мм (x₂ = 12; λ₂). Определить: подачу Q_н, напор Н_н насоса и потребляемую им мощность N_дв при п = 1600 об/мин; частоту вращения n₁ насоса, необходимую для увеличения его подачи на 50 %.

Исходные данные в табл. 3.

Таблица 3

ЗАДАЧА №4

Под каким давлением р_н нужно подвести жидкость (ρ = 850 кг/м³ ) к левой полости гидроцилиндра (рис. 3) для перемещения поршня вправо со скоростью v, м/с и преодоления нагрузки на штоке F = 80 кН, если коэффициент местного сопротивления дросселя ξ_др = 10? Другими местными сопротивлениями и потерями на трение в гидроприводе пренебречь. Диаметры – поршня d_п, м; трубопровода d_т, м.

Исходные данные в табл. 4.

Таблица 4

1 – насос; 2 – гидроцилиндр; 3 – бак;  4 – регулируемый дроссель; 5 – переливной клапан;

ЗАДАЧА №5

Частота вращения вала в сальнике компрессора n, с^-1, его диаметр d, м, длина l, м, толщина слоя смазки между валом и сальником компрессора δ = 0,15мм, определить мощность, затрачиваемую на преодоление трения в сальнике при вращении вала. Принимать коэффициент кинематической вязкости масла n = 0,7·10^-4 м²/с, его плотность r = 915кг/м³. Считать, что вал вращается в подшипнике соосно, а скорость движения в слое масла изменяется по линейному закону (см. рис. 4).

Исходные данные в табл. 5.

 Таблица 5

ЗАДАЧА №6

Для гидроэлеватора (см. рис. 5) определить вакуумметрическую высоту всасывания при p₁,  расходе q, диаметр подводящего трубопровода  d₁, диаметре сопла d₂.

Исходные данные в табл. 6.

Таблица №6

1 – сопло; 2 – камера смешения; 3 – диффузор; 4 – напорный трубопровод

ЗАДАЧА №7

Определить коэффициент динамической μ и кинематической ν вязкости жидкости, если шарик диаметром d, м/с с плотностью ρ_ш, кг/м³ падает в жидкости с постоянной скоростью u, м/с. Плотность жидкости ρ_ж = 1130 кг/м³. Исходные данные в табл. 7.

Таблица №7

ЗАДАЧА №8

Определить потери напора в трубопроводе длиной L, м диаметр трубопровода d, м, расход воды  Q, л/с, температуру воды принять 10 ^оС. Исходные данные в табл. 8.

Таблица №8
