ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ

При изучении курса «Гидравлика и гидропривод» студент-заочник должен выполнить одну контрольную работу, содержащую одну задачу.

Задание имеет четыре варианта схем и десять вариантов цифровых исходных данных. Номер варианта схемы выбирается студентом по последней цифре шифра студента, исходные данные выбираются по предпоследней цифре шифра.

Перед решением задачи студент должен проработать соответствующий раздел курса по учебнику.

При выполнении контрольных работ необходимо соблюдать следующие условия:

1. Работу следует писать на одной стороне листа. Это необходимо при рецензировании преподавателем и внесении исправлений студентом. Страницы должны быть пронумерованы.

2. Решение задач необходимо вести поэтапно, с пояснением каждого хода решения,

3. Перед вычислением искомых величин следует вначале написать расчетную формулу в буквенном выражении, затем подставить численные значения всех входящих в нее параметров и привести окончательный ответ.

4. В приводимых расчетных формулах следует пояснять все входящие в них параметры.

5. У всех размерных величин должна быть проставлена размерность. Размерность всех величин выражается в Международной системе единиц СИ (ГОСТ 8.417-2002).

6. Чертежи к работе, как правило, должны выполнятся на миллиметровке и вклеиваться в работу.

7. При построении расчетных графиков нужно указывать величины, откладываемые по осям графика, с обозначением их размерностей.

8. В конце работы необходимо привести список литературы, которой пользовался студент в процессе выполнения работы, с указанием автора, названия, места и года издании.

9. Все отмеченные рецензентом ошибки должны быть исправлены, а сделанные указания выполнены. Исправлять ошибки следует отдельно по каждой задаче на чистой стороне листа.

При решении задач следует строго следить за соблюдением единства размерностей величин, входящих в ту или иную расчетную зависимость.

Работа может быть зачтена только в том случае, если она не содержит принципиальных и грубых арифметических ошибок.

Задача

Из расходной емкости (рис. 1 варианты а, б) по всасывающему трубопроводу вода центробежным насосом подается в приемную емкость (рис. 1 варианты в, г) по напорному трубопроводу. Перепад высот между осями трубопроводов h. Давление в расходной емкости р_расх., в приемной – р_пр.. Размеры трубопроводов l_В, d_В и l_Н, d_Н (всасывающего и напорного соответственно). Уровень воды в резервуарах постоянный.

Коэффициент эквивалентной шероховатости труб к_э = 0,1 мм, плотность воды ρ = 1000 кг/м³, кинематический коэффициент вязкости воды u = 0,01 см²/с.

При расчетах принять суммарные коэффициенты местных сопротивлений во всасывающем трубопроводе Sz_в = 10, в напорном трубопроводе Sz_н = 20. Расстоянием по вертикали между точкой присоединения вакуумметра и центром манометра пренебречь.

Требуется:

1. обозначить элементы насосной установки (позиции 1 – 10);

2. определить гидравлические потери в трубопроводе (всасывающий + напорный) при заданном расходе воды;

3. подобрать насос для полученных рабочих параметров;

4. оценить КПД насоса при работе в текущем режиме;

5. определить параметры работы насоса (Н, N, КПД) при уменьшении производительности на 20% дросселированием (с помощью регулирующей задвижки), сделать вывод о устойчивости работы насоса в таком режиме.

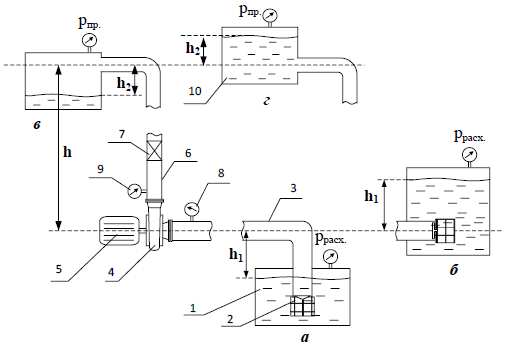

Рис. 1 – Схема установки

Указания к решению задачи

1. Выбрать свой вариант схемы, начертить его и обозначить позиции 1 – 10.

2. Рассчитать гидравлические потери во всасывающем трубопроводе.
