31.10.2018, 11:48

Студенты должны выполнить 3 контрольные работы и решить 6 задач.

Номера задач студент выбирает по последней цифре номера зачетной книжки.

Контрольная работа №1

Гидростатика

Задача 1.

Определить абсолютное и избыточное (или вакуумметрическое) давление в т.А (рис.1) и одну из пропущенных величин в таблице 1, если остальные величины заданы. Налитые в резервуары жидкости с плотностями r1 и r2 не смешиваются и находятся в состоянии покоя. Значение давления дано в атмосферах, pA= 1атм =101325Па.

Таблица 1

№ задачи

p1, атм

p2, атм

h1, м

h2, м

h3, м

h4, м

h5, м

r1, кг/м3

r2, кг/м3

0

рвак=0,2

?

5

4

7

2

8

900

1200

1

pА

pабс=1,3

3

?

2

4

1

800

1000

2

pизб=0,2

pА

?

4

7

2

8

1000

1200

3

pабс=1,5

pА

4

2

2

6

?

900

1000

4

pабс=1,2

pА

8

3

3

?

4

750

1000

5

?

pА

4

3

1

2

3

700

1000

6

pабс=0,3

?

6

2

3

4

2

900

1000

7

pизб=0,2

pвак=0,1

4

3

6

?

4

750

900

8

pабс=1,2

pизб=0,3

?

3

1

2

2

1000

1200

9

рвак=0,1

pабс=0,9

5

?

3

2

5

800

1000



Задача 2.

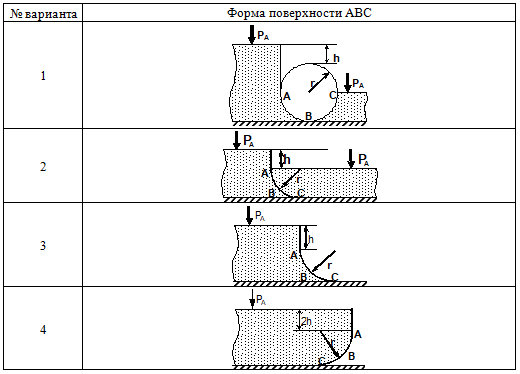

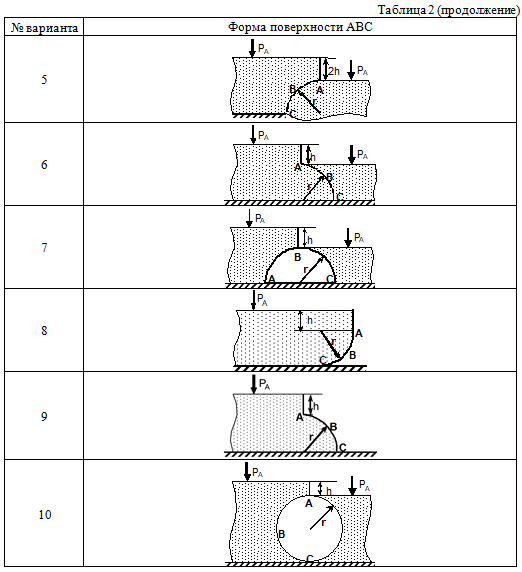

На рисунках таблицы 2 даны расчетные схемы комбинированных поверхностей, которые находятся под действием давления со стороны жидкости. Здесь h=2м, r =1м. Ширина поверхности нормально к плоскости чертежа b= 6 м. Требуется:

1. Определить абсолютное и избыточное давление в т.А

2. Определить аналитическим и графоаналитическим способами силу избыточного давления, действующую слева на плоский участок комбинированной поверхности.

3. Аналитическим и графическим путем определить координату центра давления на плоской  поверхности

4. Показать эпюры горизонтальных составляющих силы давления PГ , действующих на разные участки цилиндрической поверхности АВС и соответствующие тела давления.

5. Определить вертикальную и горизонтальную составляющие силы избыточного давления на цилиндрическую поверхность АВС, а также их равнодействующую.

6. Найти угол наклона линии действия силы избыточного давления воды на поверхность ABC слева.

Таблица 2



Контрольная работа №2

Основы гидродинамики

Задача 1.

На напорном водопроводе постоянного диаметра в водопроводных колодцах А и В, расположенных на расстоянии l друг от друга, установлены манометры МA и МB (рис.3), показывающие давление pа и pB. Гидравлический уклон равен i, пьезометрический ip. Высота колодцев ZA и ZB. Пользуясь данными таблицы 3, определить величины, отмеченные в ней знаком вопроса.

Таблица 3

№ вариантов

ZA, м

ZB, м

pA, кПа

pB, кПа

l, км

i

iP

Направление течения

0

43

50

510

500

1.1

?

-

?

1

62

80

380

250

2.1

-

?

?

2

110

120

470

400

1,8

?

-

?

3

115

120

416

?

1.5

-

0.002

От А к В



4

80

?

420

386

2

-

0.0018

От А к В



5

93

95

?

320

1.6

-

0.0019

От А к В



6

48

65

470

250

3.2

-

?

?

7

115

120

416

?

1.5

-

0.002

0202.

От B к A



8

?

50

620

650

3.1

-

0.0043

От B к A



9

95

80

?

350

2.6

-

0.0015

От B к A





Задача 2.

Определить расход воды, протекающий через насадок (рис.4) по данным таблицы 4. Во всех вариантах задан диаметр входного сечения. Значение давления дано в атмосферах,

pA= 1атм =101325Па.

Таблица 4

вар.

Тип насадка

H1, м

H2 м

d, мм

l, мм

q , град

p1 , атм

p2 , атм

0

Цилиндр

2

6

20

60

0

pA

pИЗБ=0.2

1

Цилиндр

6

-

30

90

0

pA

pАБС=1.2

2

Цилиндр

7

-

20

80

0

pВАК=0.3

pA

3

Цилиндр

9

2

30

120

0

pИЗБ=0.2

pA

4

Сходящийся конус

16

-

30

100

13°24'

pA

pИЗБ=0.7

5

Расходящийся конус

2

-

30

90

6

pАБС= 1.2

pА

6

Расходящийся конус

9

5

20

60

6

pА

pА

7

Расходящийся конус

12

-

30

120

6

pА

рАБС=0.7

8

Сходящийся конус

16

10

20

60

13°24'

pAБС=1.5

pИЗБ=0.5

9

Цилиндр

8

8

20

80

0

pВАК=0.2

pА



Контрольная работа №3

Расчет трубопроводов

Задача 1.

Два резервуара соединены простым трубопроводом диаметром d и длиной L (рис.5) По нему происходит истечение под уровень с расходом Q. Требуется найти разность уровней воды в резервуарах. Местными сопротивлениями пренебречь. Кинематический коэффициент вязкости n принять равным 1.006×10-6 м2/с.

Исходные данные приведены в таблице 5.

Таблица 5.

№ варианта

Длина L, м

Диаметр d, мм

Расход  Q, л/с

0

500

40

1,1

1

500

30

2,4

2

100

40

3,5

3

100

40

1,6

4

150

25

1,2

5

150

40

2,4

6

300

25

1,0

7

300

50

3,0

8

200

50

2,5

9

200

100

8,1



Задача 2.

По простому трубопроводу переменного диаметра происходит истечение в атмосферу (рис.6). Длина и диаметр первой и второй труб равны, соответственно l1 , d1 и l2 , d2. Трубопровод присоединен к резервуару под прямым углом. На одном из участков имеется задвижка. Открытие задвижки равно a. Эквивалентная шероховатость D на обоих участках одинакова и равна 0,5 мм. Кинематический коэффициент вязкости n принять равным 1.006×10-6 м2/с.

Исходные данные приведены в таблице 6.

Требуется:

1) найти напор H, необходимый для пропуска заданного расхода Q;

2) построить в масштабе пьезометрическую и напорную линии.

Таблица 6.

№ вар

Диаметр d1, мм

Длина l1, м

Диаметр d2, мм

Длина l2, м

a, мм

Расход Q, л/с

0

75

20

50

25

40

8

1

100

25

50

30

20

8,5

Таблица 6 (продолжение)

№ вар

Диаметр d1, мм

Длина l1, м

Диаметр d2, мм

Длина l2, м

a, мм

Расход Q, л/с

2

50

32

100

29

25

7,8

3

100

25

150

30

20

18,3

4

100

35

75

23

20

9,3

5

150

28

100

24

80

19,3

6

75

20

50

29

15

5,3

7

75

27

60

33

50

6,3

8

100

30

150

39

50

21,0

9

50

25

75

26

35

5,2
