ТУСУР, инфокоммуникационные технологии и системы связи (ознакомительная практика)

Вид практики: учебная практика.

Тип практики: ознакомительная практика.

Способ проведения практики: стационарная (проводимая в ТУСУР либо в организации, расположенной на территории г. Томска).

Этапы практики

Процесс прохождения практики включает в себя подготовительный, основной и заключительный этапы.

Подготовительный этап

Подготовительный этап включает:

- ознакомление студента с программой практики;

- согласование темы индивидуального задания: студент выполняет вариант задания из указанных в данных методических указаниях; заполняет бланк задания и согласовывает с руководителем практики от университета. Задание должно быть подписано студентом и руководителем практики от университета;

- согласование с руководителем практики от университета рабочего графика прохождения практики и оформление в дневнике практики соответствующих разделов;

- теоретическую подготовку для выполнения индивидуального задания, включающую анализ линейной электрической схемы на резонансной и крайних частотах, нахождение основных числовых значений частотных характеристик и построение частотных характеристик;

- обзор литературы по выполняемому заданию.

Формами контроля выполненных работ на данном этапе являются: оформление бланка задания по практике, согласование рабочего графика прохождения практики, календарного плана работ, собеседование с руководителем.

Основной этап

Основной этап практики предполагает выполнение следующих подэтапов: выполнение расчетной части и моделирование.

На этапе выполнения расчетной части обучающийся:

- проводит анализ линейной электрической схемы на резонансной и крайних частотах;

- находит основные числовые значения частотных характеристик;

- проводит построение частотных характеристик;

- формулирует вывод комплексной функции цепи;

- определяет выражения амплитудно-частотной и фазочастотной характеристик;

- проводит построение и сравнение частотных характеристик в математической среде программирования Mathcad;

- проверяет основные числовые значения частотных характеристик, полученных в ходе предполагаемого анализа.

На этапе моделирования обучающийся:

- моделирует заданную линейную электрическую цепь в электронном симуляторе QUCS;

- снимает частотные характеристики, проводит анализ.

Формами контроля выполненных работ на данном этапе являются: проверка календарного плана работ, проверка дневника по практике, проверка промежуточных отчетов, собеседование с руководителем практики.

Заключительный этап

На заключительном этапе обучающийся:

- завершает практическую и исследовательскую работу в рамках выполнения индивидуального задания на практику;

- обобщает полученные в ходе прохождения практики результаты;

- оформляет отчетную документацию: дневник практики и отчет по практике в установленной форме (правила оформления представлены в разделе 2);

- сдает отчетные документы по практике на проверку (рецензирование) руководителю практики от университета;

- после проверки руководителем практики от университета размещает отчет и дневник по практике, а также электронные копии листов с подписями и печатями в электронном курсе.

Формами контроля выполненных работ на данном этапе являются: собеседование с руководителем практики, проверка рабочего графика прохождения практики, проверка дневника по практике, оценка по результатам защиты (рецензирование) отчета.

Программа учебной практики

Прохождение практики предполагает выполнение индивидуального задания с использованием современной вычислительной техники и программного обеспечения, в частности электронного симулятора QUCS, и включает в себя несколько этапов: предполагаемый анализ, расчетную часть, математическую проверку и моделирование.

Выбор варианта индивидуального задания осуществляется по общим правилам с использованием следующей формулы:

V = (N × K) div 100,

где V – искомый номер варианта,

N – общее количество вариантов, div – целочисленное деление,

K – код варианта.

При V = 0 выбирается максимальный вариант.

Варианты индивидуальных заданий представлены в приложении А.

Предполагаемый анализ:

1) анализ линейной электрической схемы на резонансной и крайних частотах;

2) нахождение основных числовых значений частотных характеристик;

3) построение частотных характеристик.

Расчетная часть:

1) вывод комплексной функции цепи;

2) нахождение выражений амплитудно-частотной и фазочастотной характеристик.

Математическая проверка:

1) построение частотных характеристик в математической среде программирования Mathcad (доступ к программе в личном кабинете в разделе «Дополнительное ПО»);

2) проверка основных числовых значений частотных характеристик, полученных в ходе предполагаемого анализа.

Моделирование:

1) моделирование заданной линейной электрической цепи в электронном симуляторе QUCS;

2) снятие частотных характеристик.

В целом индивидуальное техническое задание подразумевает сравнение частотных характеристик, полученных тремя видами анализа (предполагаемый, расчетный, автоматизированный).

По завершении практики студент оформляет отчет с подробным описанием хода выполнения индивидуального задания.

Рекомендуемый объем отчета по практике – 15 страниц.

Рекомендуемая структура отчета:

1) титульный лист;

2) индивидуальное задание на практику;

3) оглавление;

4) введение;

5) основная часть:

– предполагаемый анализ;

– расчетная часть;

– моделирование;

6) заключение;

7) сокращения, обозначения, термины и определения (при необходимости);

8) список использованных источников;

9) приложения (при необходимости).

Титульный лист

Титульный лист служит обложкой документа. При условии что практика проходит на базе университета, указывается только руководитель практики от университета (кафедры). Если руководитель практики от организации и руководитель практики от университета – одно и то же лицо, то достаточно указать его один раз, как руководителя практики от университета. Бланк титульного листа размещен в личном кабинете студента.

Индивидуальное задание на практику

Индивидуальное задание на практику должно содержать следующие разделы: тема практики, цель практики, задачи практики, сроки практики, совместный рабочий график (план) проведения практики.

В бланке задания указываются кафедра, на которой обучается студент, вид и тип практики, личные данные студента, тема, цель и задачи практики, сроки практики. Тему, цель и задачи практики помогает определить руководитель практики (от профильной организации, если студент проходит практику в организации, или руководитель практики от университета). Далее в бланке задания указывается рабочий график прохождения практики. В графике указывается пронумерованный перечень заданий на время прохождения практики и сроки выполнения заданий.

В индивидуальном задании должны быть указаны даты выдачи задания на практику руководителем практики от университета и принятия задания обучающимся. Задание подписывается руководителем практики от университета, руководителем практики от профильной организации, обучающимся, принявшем задание к исполнению. Бланк индивидуального задания размещен в личном кабинете студента.

Оглавление

Оглавление включает: введение, наименования всех глав, разделов, подразделов, пунктов (если они имеют наименования), заключение, список использованных источников, приложения (при наличии). Строки оглавления заканчиваются указанием номеров страниц, на которых расположено начало соответствующей части документа. Вместо слова «Оглавление» допускается использовать наименование «Содержание».

Введение

Введение содержит основные задачи и пояснения о содержании работы.

Основная часть

Основная часть отчета включает 3 подраздела.

Предполагаемый анализ включает подробное описание хода анализа со всеми эквивалентными схемами и промежуточными расчетами.

Расчетная часть включает расчет частотных характеристик, а также их проверку в математическом пакете Mathcad, с подробным выводом всех выражений.

Моделирование содержит описание этапов моделирования в электронном симуляторе QUCS и итоговые характеристики. В приложении Б представлено краткое описание работы электронного симулятора QUCS.

Заключение

Заключение содержит общие выводы по работе и сравнительный анализ результатов.

Список использованных источников

В списке использованных источников указываются источники литературы, на которые есть ссылки в отчете. Список формируется в порядке упоминания источников в тексте работы. При отсылке к источнику в тексте работы, после упоминания о нем, проставляется номер в квадратных скобках, под которым он значится в списке источников. Если на какой-либо источник необходимо сделать ссылку несколько раз, то в списке он фигурирует под номером, присвоенным ему первый раз. В отчете по практике не рекомендуется использование подстрочных ссылок.

Приложения

В приложения рекомендуется включать материалы иллюстративного и вспомогательного характера.

В приложения могут быть помещены:

- таблицы и иллюстрации большого формата;

- дополнительные расчеты;

- описания применяемого в работе нестандартного оборудования;

- протоколы испытаний;

- акты внедрения;

- отчеты о патентных исследованиях.

ПРИЛОЖЕНИЕ А

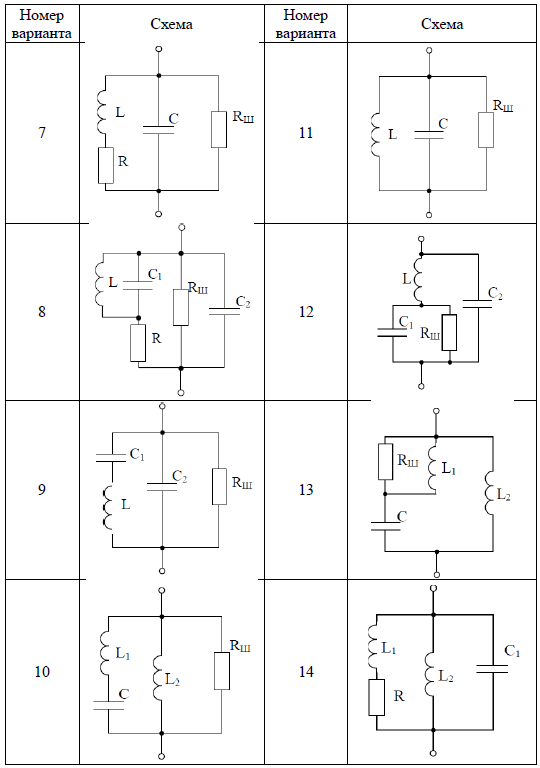

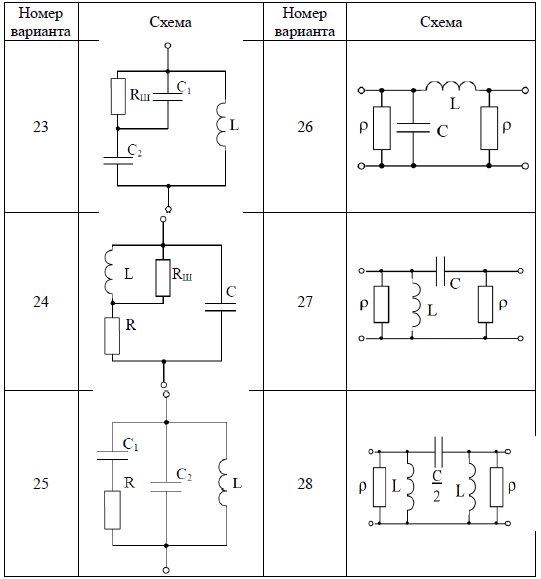

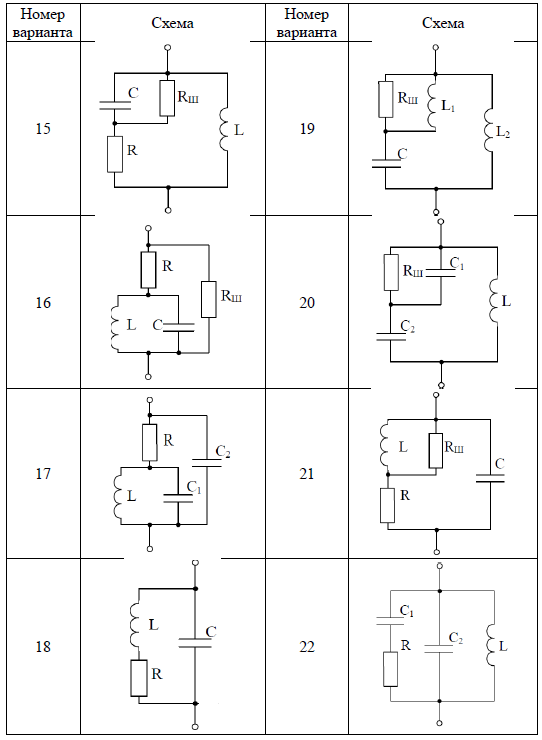

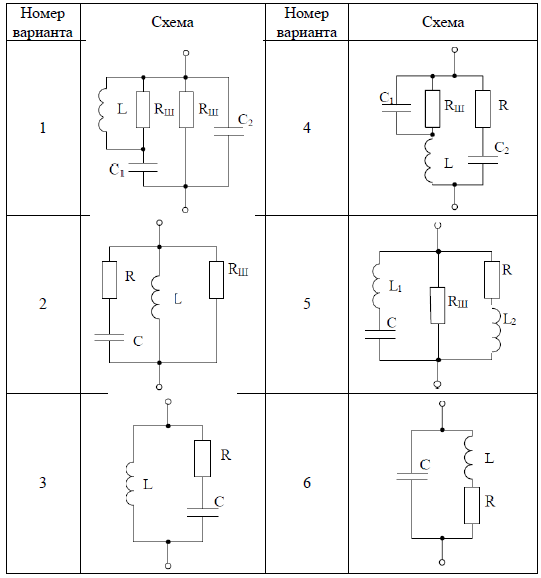

Варианты индивидуальных заданий

Примечание. Для всех схем L = 250 мГн, L₁ = 150 мГн, L₂ = 100 мГн, С = 200 нФ, С₁ = 150 нФ, С₂ = 100 нФ, R = 20 Ом, R_ш = 20 кОм, ρ = 50 Ом.
