Варианты задания выбираются в зависимости от начальной буквы фамилии студента.

Таблица соотношения начальной буквы фамилии студента и варианта контрольных заданий

Начальная буква фамилии

Вариант задания

И,У

Первый

Т, Б,О

Второй

Н, Ф, В

Третий

Е, Щ, Д

Четвертый

Л, Ж, З

Пятый

Р, Ш

Шестой

М, Я

Седьмой

Г, П, Х, С

Восьмой

А , Э , Ц

Девятый

К , Ю, Ч

Десятый

Обратить внимание: если в таблице исходных данных сила или момент указаны со знаком «-» , то на своей расчетной схеме студент должен изменить направление этой силы или момента на противоположное.



ЗАДАНИЯ ДЛЯ РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ

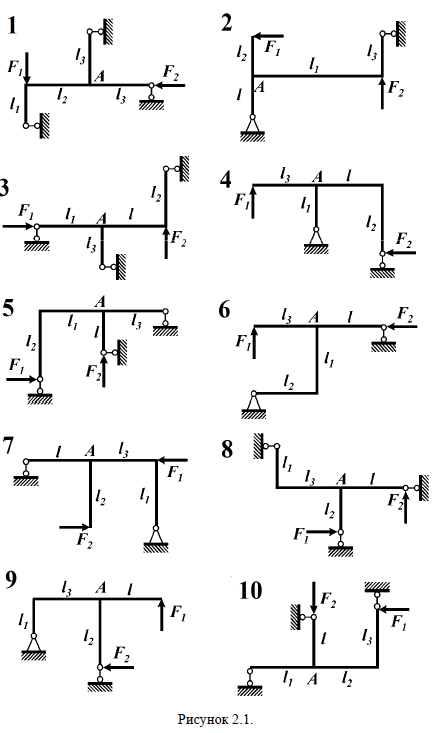

Задача 1. Для плоской рамы с шарнирными опорами (рис. 2.1., табл. 2.1.) определить опорные реакции и построить эпюры внутренних силовых факторов. Убедиться в равновесии узла А .

Таблица 2.1.

Номер варианта

Р1, кН

Р2, кН

l1,м

l2,м

l3, м

схема

1

1

2,5

1,0

1,0

1,0

2

2

-1,5

-2

2,0

1,0

1,0

4

3

1

-1,5

1,0

2,0

1,0

6

4

-2

1

1,0

2,0

2,0

8

5

2,5

-1,5

2,0

2,0

2,0

10

6

1,5

2

1,0

1,0

2,0

1

7

-1

-2,5

2,0

1,0

2,0

3

8

-3

3

1,0

1,0

1,0

5

9

2

-3

1,0

2,0

2,0

7

10

1

2

2,0

2,0

1,0

9

Обратить внимание: если в таблице исходных данных сила или момент указаны со знаком «-» , то на своей расчетной схеме студент должен изменить направление этой силы или момента на противоположное.



Задача 2.

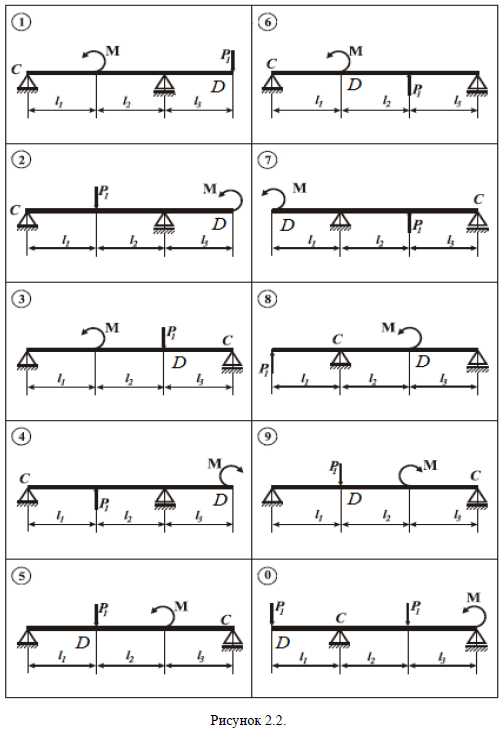

Для стальной балки (рис.2.2.) круглого поперечного сечения, нагруженной сосредоточенными силами, моментами, необходимо:

- построить эпюру изгибающего момента Мх;

- определить вертикальное перемещение в точке D;

- определить угол поворота на опоре С.

Исходные данные взять из табл. 2.2. согласно варианта. Принять для всех вариантов диаметр сечения d = 20 мм; Е = 2·105 МПа.

Таблица 2.2.

Номер варианта

Р1, кН

М, кНм

l1,м

l2,м

l3, м

схема

1

80

20

0,2

0,5

0,5

1

2

60

30

0,1

0,7

0,7

2

3

20

40

0,5

0,6

0,6

4

4

50

25

0,6

0,3

0,3

6

5

60

32

0,3

0,2

0,2

5

6

70

26

0,4

0,1

0,5

3

7

80

48

0,2

0,5

0,7

8

8

50

19

0,1

0,6

0,6

9

9

60

26

0,2

0,3

0,2

7

10

70

35

0,1

0,4

0,3

0

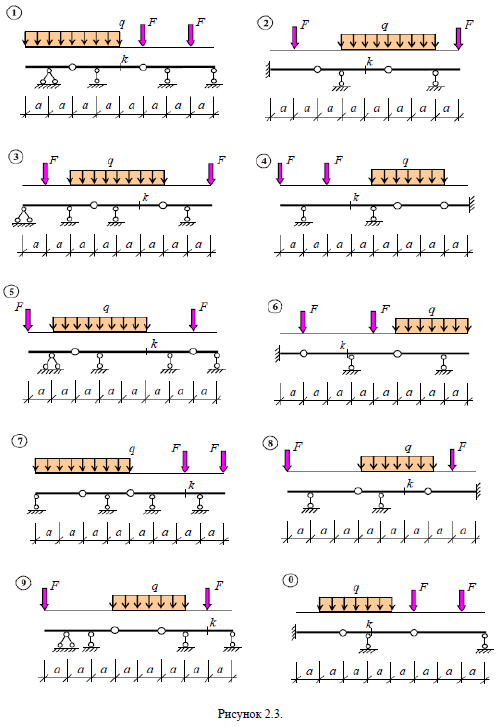

Задача 3. Для многопролетной балки (рис. 2.3, табл. 2.3.) построить эпюры внутренних силовых факторов.

Таблица 2.3.

вариант

№ схемы

q, кН/м

F, кН

а, м

1

1

5

10

0,1

2

2

10

15

0,2

3

3

15

20

0,3

4

4

20

25

0,1

5

5

25

30

0,2

6

6

30

35

0,1

7

7

35

40

0,2

8

8

40

45

0,3

9

9

45

50

0,1

10

0

50

34

0,2

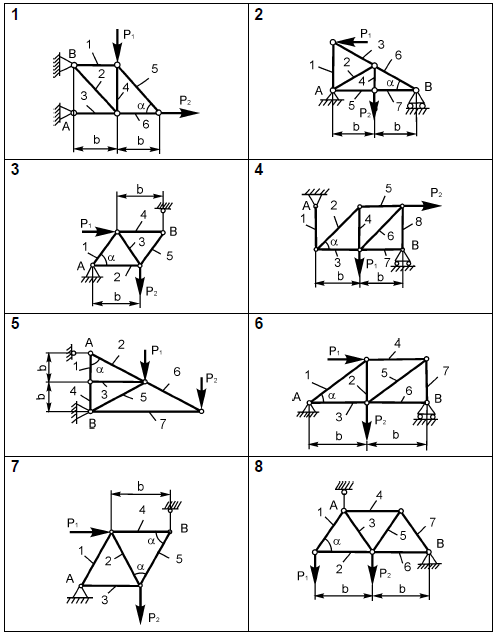

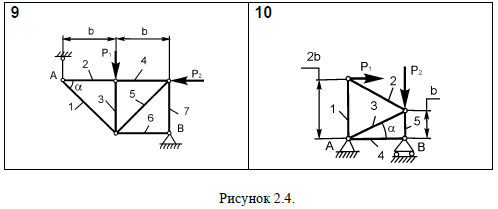

Задача 4. Определить реакции опор плоской фермы (рисунок 2.4.), а также усилия в ее стержнях. Расчет выполнить методом вырезания узлов.

Таблица 2.4.

Вариант

№ схемы

a, град

Р1, кН

Р2, кН

b, м

1

3

60

2

3

2

2

5

60

3

2

2

3

1

60

1

4

1

4

9

45

4

1

2

5

7

60

3

1,5

3

6

2

30

1

2,5

1

7

4

45

2

3

2

8

6

30

4

4

1

9

8

60

2,5

1

2

10

10

30

3

2

1
