Задания принимаются по номеру зачетной книжки по последним двум цифрам (не год поступления, а номер): первая цифра – номер схемы, вторая – строки. Если одна из цифр "ноль", принимается 10. Пример: номер зачетной книжки ПГСб-126-23. Тогда принимаем схему № 2, строка № 6.

Задания к расчетно-графической работе № 1 "РАСЧЕТ ЖЕСТКОГО БРУСА НА ВНЕЦЕНТРЕННОЕ СЖАТИЕ"

Для заданного поперечного сечения стержня с известными координатами точки, в которой приложена сжимающая сила F, требуется:

1. определить положение центра тяжести поперечного сечения;

2. определить положение нейтральной линии и показать ее положение в сечении стержня, вычерченном в выбранном масштабе;

3. из условий прочности на сжатие и растяжение найти предельную величину сжимающей силы;

4. для найденной силы построить эпюру напряжений в изометрической проекции;

5. построить ядро сечения.

Исходные данные приведены в табл. 1; расчетные сечения стержней показаны на рис. 1.

Таблица 1

Исходные данные к РГР № 1

Номер строки

Номер точки приложения сжимающей силы F

a,

м

Rсж,

МПа

Rр ,

МПа

1

1

0,2

12

4

2

2

0,3

10

3

3

3

0,4

8

3

4

1

0,25

11

4

5

2

0,35

9

5

6

3

0,45

7

3

7

1

0,2

10

6

8

2

0,3

15

7

9

3

0,4

12

3

10

1

0,25

14

6

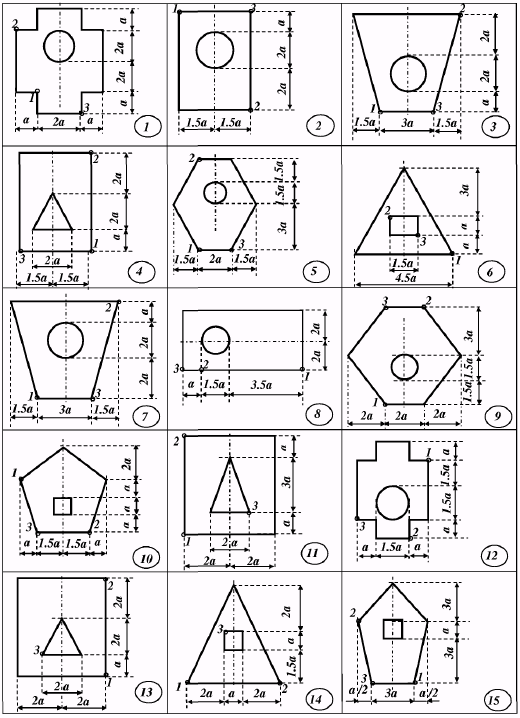

Рис. 1. Расчетные схемы к РГР № 1


Задания к расчетно-графической работе № 2 "ОПРЕДЕЛЕНИЕ ПЕРЕМЕЩЕНИЙ В СТАТИЧЕСКИ ОПРЕДЕЛИМОЙ РАМЕ С ПОМОЩЬЮ ИНТЕГРАЛА МОРА"

Для заданной рамы в точке А определить три перемещения: вертикальное (f), горизонтальное (v) и угловое (j).

Исходные данные приведены в табл. 2; расчетные сечения стержней показаны на рис. 2.

Таблица 2

Исходные данные к РГР № 2

№ строки

а, м

F, кН

M, кН×м

q, кН/м

1

1

20

30

10

2

2

30

40

12

3

3

40

20

14

4

1

50

60

16

5

2

10

80

18

6

3

20

50

20

7

1

30

30

10

8

2

40

40

12

9

3

50

20

14

10

1

10

60

16

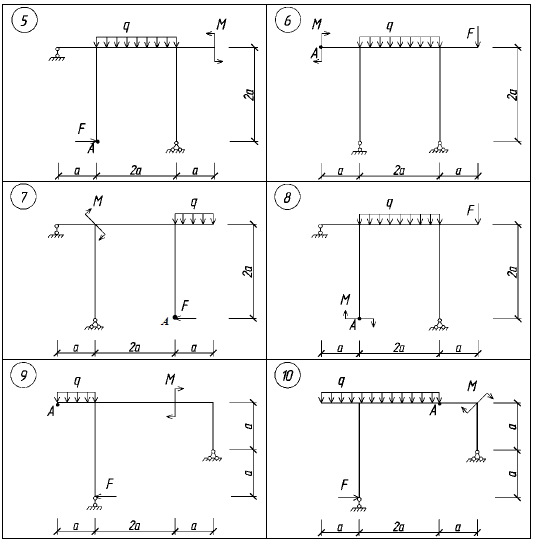

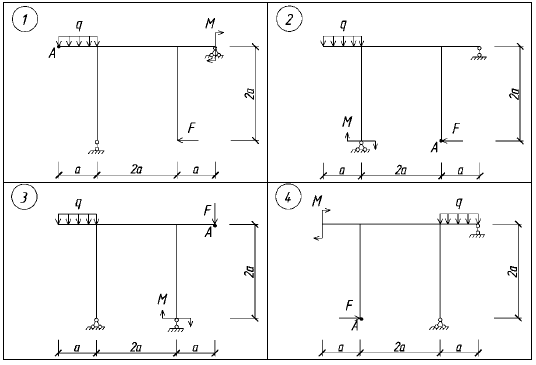

Рис. 2. Расчетные схемы к РГР № 2


Задания к расчетно-графической работе № 3 "РАСЧЕТ НЕРАЗРЕЗНОЙ БАЛКИ МЕТОДОМ СИЛ"

Запроектировать из условия прочности металлическую балку в виде двутавра по ГОСТ 8239-89 из стали марки С245 (R=240 МПа).

Исходные данные приведены в табл. 3; расчетные схемы балок показаны на рис. 3.

Таблица 3

Исходные данные к РГР № 3

№ строки

l1, м

l2, м

l3, м

F, кН

M, кН×м

q, кН/м

1

4

2

6

20

30

10

2

5

6

4

30

40

12

3

3

4

5

40

20

14

4

2

4

6

50

60

16

5

4

5

4

10

80

18

6

6

3

3

20

50

20

7

2

2

5

30

30

10

8

4

4

2

40

40

12

9

3

5

4

50

20

14

10

6

6

2

10

60

16

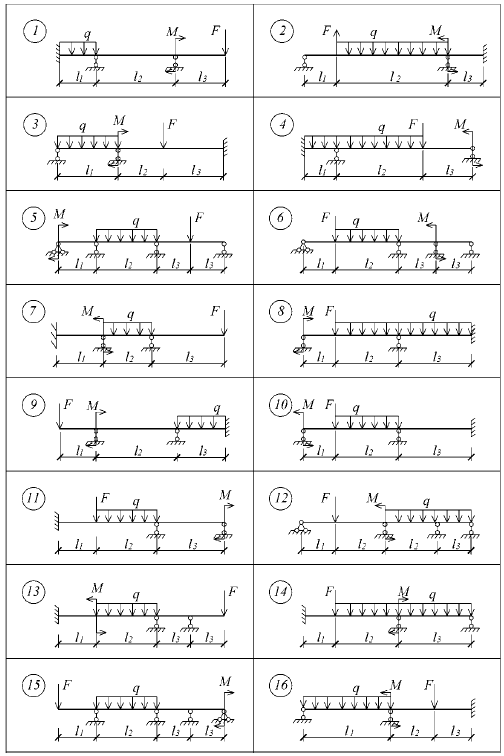

Рис. 3. Расчетные схемы к РГР № 3
