Практическое задание 1

Расчет цепной передачи

Тема 4. Передаточные механизмы

Рис. 1.1. Схема цепной передачи:

1 – ведущая звездочка, 2 – ведомая звездочка

Задание

Выполните проектный и проверочные расчеты цепной передачи (рис. 1.1). Тип цепи – приводная роликовая. Определите шаг цепи, выберите однорядную цепь из табл. 1.5, рассчитайте размеры звездочек.

Выполните проверочные расчеты. При невыполнении условий выберите цепь двух-, трехрядную (табл. 1.11) и повторите проверочные расчеты. Сделайте выводы.

Рекомендации к выполнению задания 1

1. Определить номер варианта согласно табл. 1.1 по первой букве фамилии.

Передаточное отношение U = 2.4.

Таблица 1.1

Выбор варианта задания

Первая буква фамилии

Вариант

Передаваемая мощность N, кВт

Частота вращения ведущей звездочки n1, об/мин

Вид нагрузки

Режим работы

Расположение передачи

А, М, Ч

1

0,5

600

Спокойная

Односменная

Вертикальная

Б, Н, Ш

2

0,8

1200

Двухсменная

Горизонтальная

В, О, Щ

3

1

1640

Трехсменная

Вертикальная

Г, П, Э

4

1,2

680

С толчком

Односменная

Горизонтальная

Д, Р, Ю

5

1,4

700

Двухсменная

Вертикальная

Е, С, Я

6

1,6

720

Трехсменная

Горизонтальная

Ж, Т

7

1,8

740

Односменная

Вертикальная

З, У

8

2

75

Сильные удары

Двухсменная

Горизонтальная

И, Ф

9

2,2

76

Трехсменная

Вертикальная

К, Х

10

2,4

78

Односменная

Горизонтальная

Л, Ц

0

2,5

80

Двухсменная

Вертикальная

2. Выполнить необходимые расчеты согласно методическим указаниям.

3. Оформить решение задачи с пояснениями хода решения.


Практическое задание 2

Расчет цилиндрической передачи

Тема 4. Передаточные механизмы

Задание

Рассчитать косозубую цилиндрическую зубчатую передачу с симметричным расположением колес, представленную на схеме (рис. 2.1).

Исходные данные

Рис. 2.1. Схема редуктора

Рис. 2.2. Циклограмма нагружения

Зубчатые колеса выполнены без смещения. Коэффициенты смещения шестерни и колеса x1,2 = 0.

Нагрузка постоянная, передача нереверсивная.

u = 4 – передаточное число.

Срок службы 5 лет.

Коэффициент перегрузки определяется по циклограмме нагружения (рис. 2.2).

Рекомендации к выполнению задания 2

1. Определить номер варианта согласно табл. 2.1 по первой букве фамилии.

Таблица 2.1

Выбор варианта задания

Первая буква фамилии

Вариант

Мощность на выходном валу Nвых, кВт

Частота вращения шестерни n1, об/мин

Коэффициент суточного использования Ксут

Коэффициент годового использования Кгод

Коэффициент перегрузки

Кпер = Тmax/Тном

А, М, Ч

1

2,5

1200

1

0,8

1,7

Б, Н, Ш

2

3,8

1500

0,6

1

1,75

В, О, Щ

3

5,6

800

0,8

0,8

1,8

Г, П, Э

4

6,4

1100

0,6

0,8

1,7

Д, Р, Ю

5

9,8

900

1

0,6

1,75

Е, С, Я

6

10,2

1200

0,6

0,8

1,8

Ж, Т

7

11,5

1500

0,8

1

1,7

З, У

8

5,4

800

0,6

0,8

1,75

И, Ф

9

16,1

1100

1

0,8

1,8

К, Х

10

7,8

900

0,6

0,6

1,7

Л, Ц

0

12,2

1200

0,8

0,8

1,75

2. Выполнить необходимые расчеты согласно методическим указаниям.

3. Оформить решение задачи с пояснениями хода решения.


Практическое задание 3

Исследование зависимости критической частоты вращения вала от величины массы насаженной детали и жесткости вала

Тема 5. Валы и оси

Задание

Определите расчетное значение критической частоты вращения вала. Исследуйте влияние на величину критической частоты вращения жесткости вала, массы насаженной детали. По результатам расчетов сделайте и запишите выводы, ответив на следующие вопросы:

1. Какие параметры влияют на критическую частоту вращения?

2. Как изменится критическая частота вращения при изменении массы насаженной детали?

3. Как изменится критическая частота вращения при увеличении (уменьшении) жесткости вала?

Номер варианта определяется согласно табл. 3.1 по первым буквам фамилии.

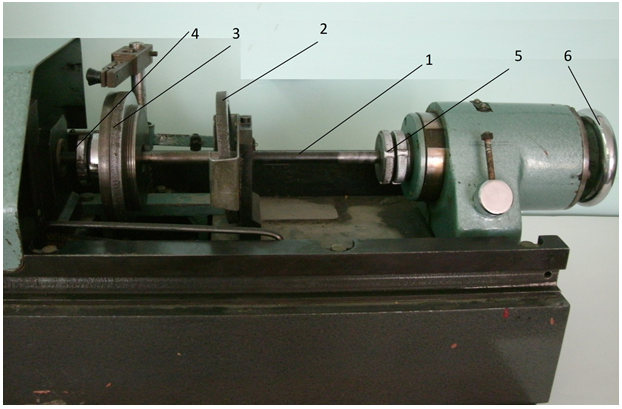

Рис. 3.1. Вращающийся вал

Схема вращающегося вала (рис. 3.1) состоит из вала 1 диаметром d с насаженным на него диском 2 массой mд. Для увеличения массы диска на него могут навинчиваться два дополнительных груза 3, каждый массой mг.

Вал 1 вращается в двух сферических подшипниках, которые устанавливаются в опорах 4 (передняя опора) и 5 (задняя опора). Передняя опора неподвижна. Задняя опора выполнена в виде пиноли, которая выдвигается с помощью винта с маховиком 6 и рукояткой. Таким образом, длина вала может изменяться от L до L1.

Таблица 3.1

Выбор варианта задания

Первая буква фамилии

Вариант

Диаметр вала, мм

Масса диска mд, кг

Масса груза mг, кг

Длина вала L, мм

Длина вала L1, мм

А, М, Ч

1

8

1.5

0,4

500

550

Б, Н, Ш

2

9

1,7

0,4

400

450

В, О, Щ

3

10

1,8

0,5

420

470

Г, П, Э

4

11

1,9

0,6

450

500

Д, Р, Ю

5

12

2,0

0,7

600

650

Е, С, Я

6

13

2,1

0,8

650

700

Ж, Т

7

14

2,2

0,8

430

480

З, У

8

15

2,3

0,9

620

670

И, Ф

9

16

2,4

0,9

680

730

К, Х

10

17

2,5

0,9

700

750

Л, Ц

0

18

2,6

0,9

720

770

Рекомендации к выполнению задания 3

1. Выполнить необходимые расчеты согласно методическим указаниям.

2. Оформить решение задачи с пояснениями хода решения, записать выводы.
