Проверяемое задание 1

Тема «Определение показателей физических свойств грунтов»

Необходимо выполнить расчеты, построить графики и сделать вывод.

Тема курса, которой соответствует данное задание: раздел 1, тема 1.2 «Физические свойства грунтов, классификация».

Задание 1

По результатам лабораторных испытаний необходимо для образцов песчаного грунта: 1) построить кривую гранулометрического состава; 2) определить разновидность грунта по гранулометрическому составу и по степени его неоднородности; 3) вычислить плотность сухого грунта ρ_d, коэффициент пористости e, коэффициент водонасыщения S_r. По полученным данным дать оценку плотности сложения и степени влажности, определить расчетное сопротивление R₀.

Для глинистого грунта следует: 1) вычислить число пластичности I_P и показатель текучести I_L; 2) определить разновидность грунта по числу пластичности, разновидность по консистенции и расчетное сопротивление R₀.

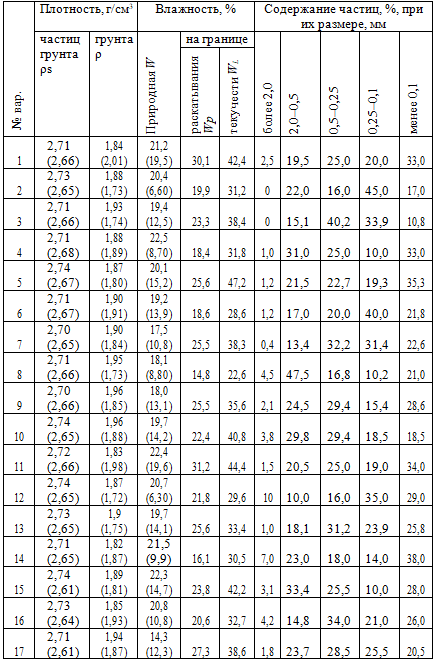

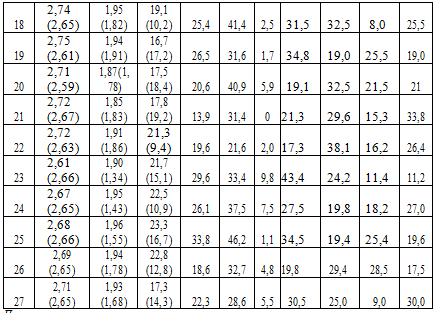

Варианты для задания 1

Примечание.

1. Величины основных физических характеристик песчаных грунтов r_s, r, W приведены в скобках.

Вариант для задания 1 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Проверяемое задание 2

Тема «Определение показателей механических свойств грунтов»

Необходимо выполнить три задачи, построить графики, сделать выводы к каждой задаче.

Темы курса, которым соответствует данное задание: раздел 2, темы 2.1 «Сжимаемость грунтов», 2.2 «Водопроницаемость грунтов», 2.3 «Сопротивление грунтов сдвигу».

Задача 2.1

По данным лабораторных испытаний необходимо построить график компрессионной зависимости вида e = f(p). Вычислите для заданного расчетного интервала давлений коэффициент относительной сжимаемости m_ν и модуль деформации E. Дайте оценку степени сжимаемости грунта. Определите разновидность грунтов по деформируемости. Начальная высота образца грунта h = 20 мм.

Разновидность грунта – суглинок с коэффициентом пористости e = 0,6 д.е.

Задача 2.2

По полученным экспериментальным данным определите нормативное значение угла внутреннего трения φ^н и сцепление с^н грунта. Постройте график сдвига вида 𝜏 = f(σ).

Задача 2.3

Поверхность грунтового потока имеет угол уклона α. Коэффициент фильтрации грунта К_ф. Необходимо определить ориентировочное время заполнения водой траншеи заданной ширины, которая пересекает грунтовый поток и заглублена ниже уровня грунтовых вод.

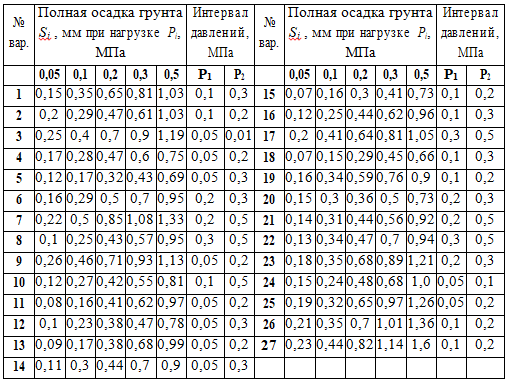

Варианты заданий к задаче 2.1

Задание для задачи 2.1 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Варианты заданий к задаче 2.2

Задание для задачи 2.2 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Варианты заданий к задаче 2.3

Задание для задачи 2.3 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Проверяемое задание 3

Тема «Напряжения в грунтах от действия внешних сил»

Необходимо выполнить расчеты, заполнить таблицы, построить эпюру и сделать вывод.

Темы курса, которым соответствует данное задание: раздел 3, тема 3.2 «Определение напряжений в грунтовом массиве от действия местной нагрузки на его поверхности».

Задание 3

Горизонтальная поверхность массива грунта нагружена равномерно распределенной вертикальной нагрузкой интенсивностью р₁ и р₂. Размеры прямоугольных площадок в плане: l₁ х b₁ и l₂ х b₂.

Необходимо определить величины вертикальных напряжений σ_zp от совместного действия распределенных нагрузок на поверхности в грунтовой толще на вертикали, проходящей через точку M, на глубинах 1,0; 2,0; 3,0; 4,0; 5,0; 6,0 м. Расстояние между осями площадок нагружения – L = 3,0 м. По вычисленным напряжениям постройте эпюру распределения σ_zp.

Рисунок 3.1 – Схема к заданию 3

Варианты для задания 3

Вариант для задания 3 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Проверяемое задание 4

Тема «Определение устойчивости грунтового откоса»

Необходимо выполнить расчеты, схему к расчету, сделать вывод.

Темы курса, которым соответствует данное задание: раздел 4, тема 4.2 «Устойчивость откосов и склонов, давление грунта на ограждение».

Варианты для задания 4

Вариант для задания 4 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Задание 4

Определите устойчивость откоса методом круглоцилиндрических поверхностей скольжения. Грунт в состоянии его природной влажности имеет физико-механические характеристики: сцепление грунта с, угол внутреннего трения φ, удельный вес γ. Схема к задаче представлена на рисунке 4.1.

Рисунок 4.1 – Расчетная схема к заданию 4

Проверяемое задание 5

Тема «Расчет осадки основания методом послойного суммирования»

Необходимо выполнить расчеты, заполнить таблицу, построить эпюры, сделать вывод.

Темы курса, которым соответствует данное задание: раздел 5, тема 5.2 «Расчет осадок оснований фундаментов».

Варианты для задания 5

Вариант для задания 5 студенты выбирают по следующим правилам.

Вариант работы определяется по первой букве фамилии студента.

Первая буква – номер варианта.

Задание 5

Определите по методу послойного суммирования с учетом только осевых сжимающих напряжений величину полной стабилизированной осадки основания фундамента (ширина подошвы – b, глубина заложения фундамента – d).

Постройте эпюру напряжений σ_zp в грунтовой толще на вертикали, проходящей через центр подошвы фундамента.

Постройте эпюру напряжений от собственного веса грунта σ_zg.
