УГТУ, теория механизмов и машин (контрольная работа)

Обучающиеся  по безотрывной форме выбирают то задание, номер которого соответствует последней цифре шифра (номера за­четной книжки), и тот вариант, номер которого соответствует пред­последней цифре того же шифра. Цифрам «0» в шифре соответст­вуют задание №10 и вариант №10. Например, по шифру 379282 следует выбрать задание №2 и ва­риант №8, а по шифру 379290 – задание №10 и вариант №9.

Количество контрольных работ, подлежащих выполнению, зависит от вида обучения и вашей специальности.

Одну работу выполняют студенты обучающиеся по направлению ТМО.

Две работы выполняют студенты обучающиеся по направлениям НГД

Максимальное количество решаемых задач – пять. Задачи эти следующие:

1) выбрать асинхронный электродвигатель;

2) вычислить скорости вращения, мощности и крутящие мо­менты (в том числе при кратковременных перегрузках) для каждого из валов привода;

3) рассчитать ременную передачу (тип передачи указан в зада­нии, если не указан, то им следует задаться);

4) рассчитать зубчатую (червячную) передачу редуктора. Если тип передачи не указан в задании, то им следует задаться;

5) рассчитать цепную передачу. Если тип цепной передачи не указан в задании то выбирайте его сами.

Задание № 1

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчиты­вать клиноременную, зубчатую тихоходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать клиноременную и зубчатую быстроходную передачи.

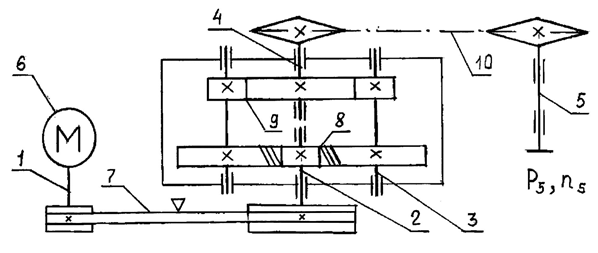

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная зубчатые переда­чи редуктора; 10 - цепная передача.

Схема привода.

Задание № 2

Расчетный срок службы привода принять равным 50000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчиты­вать клиноременную, зубчатую тихоходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать цепную и зубчатую быстроходную передачи.

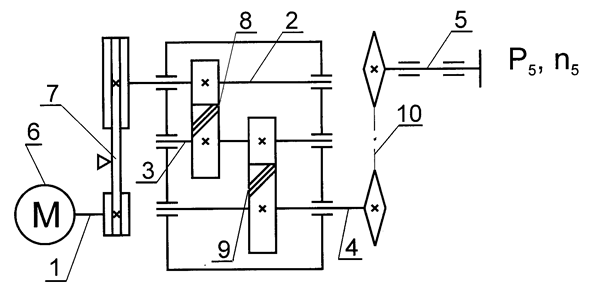

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная зубчатые переда­чи редуктора; 10 - цепная передача.

Схема привода.

Задание №3

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчи­тать ременную, зубчатую тихоходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рассчи­тать ременную и зубчатую быстроходную передачи.

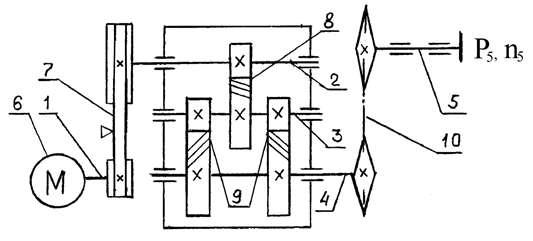

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быст­роходный, промежуточный и тихоходный редуктора и выходной вал привода; 6 - электродвигатель; 7 - поликлиновая ременная передача; 8, 9 - соответственно быстроходная и тихоходная зубчатые передачи редуктора; 10 - передача зубчатой цепью.

Схема привода.

Задание № 4

Расчетный срок службы привода принять равным 24000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчиты­вать ременную, зубчатую тихоходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать ременную и зубчатую тихоходную передачи.

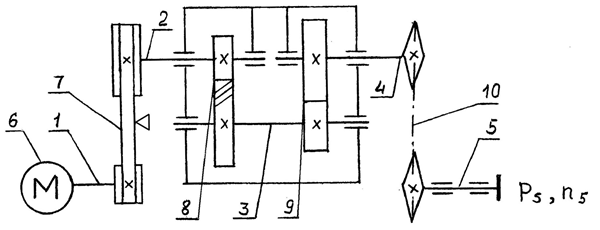

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная зубчатые переда­чи редуктора; 10 - цепная передача.

Схема привода.

Задание № 5

Расчетный срок службы привода принять равным 24000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать ременную, зубчатую тихоходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать цепную и зубчатую быстроходную передачи.

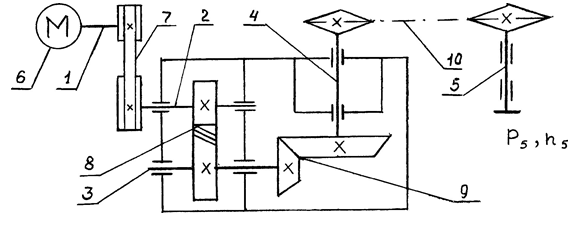

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная зубчатые переда­чи редуктора; 10 - цепная передача.

Схема привода.

Задание № 6

Расчетный срок службы привода принять равным 24000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать ременную, зубчатую быстроходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать цепную и зубчатую тихоходную передачи.

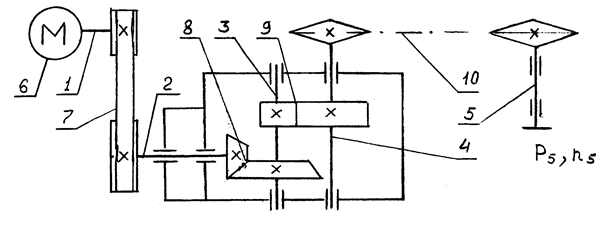

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная зубчатые переда­чи редуктора; 10 - цепная передача.

Схема привода.

Задание № 7

Расчетный срок службы привода принять равным 24000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать ременную, зубчатую цилиндрическую и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать ременную и червячную передачи.

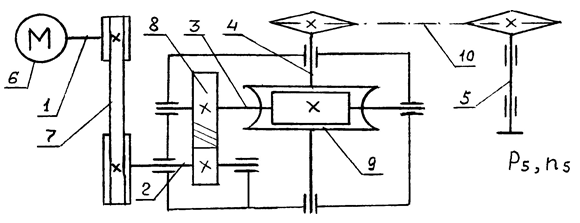

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно червячная быстроходная и зубчатая тихоходная переда­чи редукторе; 10 - цепная передача.

Схема привода.

Задание № 8

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пусковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать ременную, червячную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рассчитать зубчатую цилиндрическую и цепную передачи.

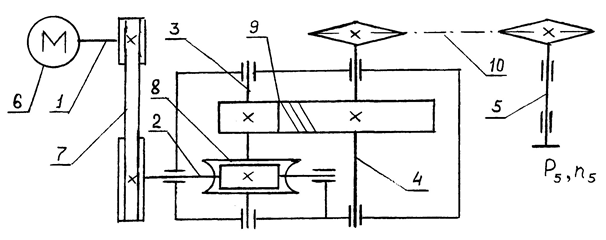

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быст­роходный, промежуточный и тихоходный редуктора и выходной вал привода; 6 - электродвигатель; 7 - ременная передача; .8, 9 - со­ответственно цилиндрическая быстроходная и червячная тихоходная передачи редуктора; 10 - цепная передача.

Схема привода.

Задание №9

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать ременную, червячную быстроходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать червячную тихоходную и цепную передачи.

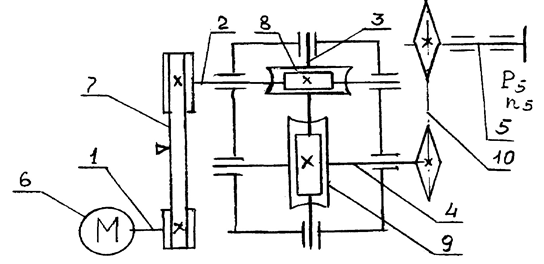

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быст­роходный, промежуточный и тихоходный редуктора и выходной вал привода; 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная червячные передачи редук­тора; 10 - цепная передача.

Схема привода.

Задание №10

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту  электродвигателя.

Студентам, решающим 5 задач, следует рассчитать ременную, коническую и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать ременную и зубчатую тихоходную передачи.

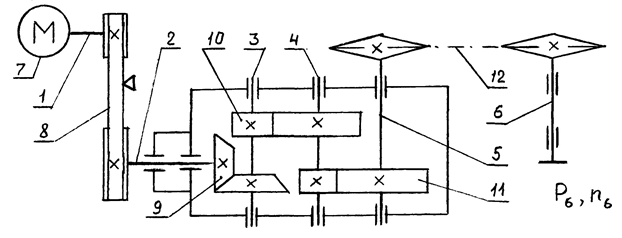

1, 2, 3, 4, 5, 6 – соответственно валы электродвигателя, быстроходный, первый промежуточный, второй промежуточный и тихо­ходный редуктора и выходной вал привода; 7 - электродвигатель, 8 - ременная передача; 9, 10, 11 - соответственно быстроходная, проме­жуточная и тихоходная зубчатые передачи редуктора; 12 - цепная пе­редача.

Схема привода.

Задание №11

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать поликлиновую ременную, планетарную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рассчитать пла­нетарную и цепную передачи.

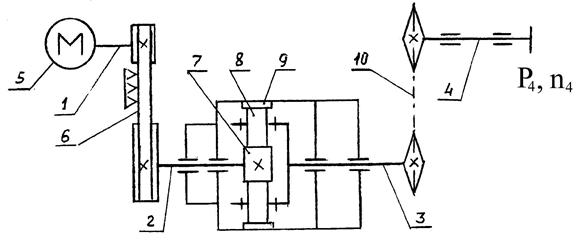

1, 2, 3, 4 - соответственно валы электродвигателя, быстро­ходный и тихоходный планетарного редуктора и выходной вал при­вода; 5 - электродвигатель; 6 - поликлиновая ременная передача; 7, 8, 9 - соответственно зубчатые колёса редуктора - солнечное, сателлит и корончатое; 10 - цепная передача.

Схема привода.

Задание №12

Расчетный срок службы привода принять равным 36000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчи­тать ременную, зубчатую и цепную передачи.

Студентам, решающим 4 задачи, надлежит рассчи­тать зубчатую и цепную передачи.

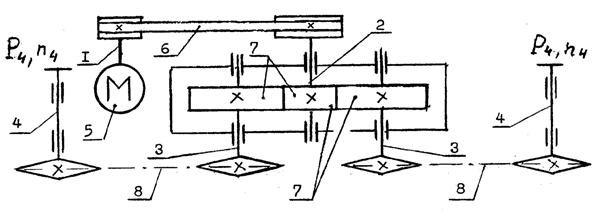

1, 2 - соответственно валы электродвигателя и быстроходный редуктора; 3 - валы тихоходные редуктора; 4 - валы выходные привода; 5 – электродвигатель; 6 - ременная передача; 7 - зубчатые передачи редуктора; 8 - цепные передачи.

Схема привода.

Задание № 13

Расчетный срок службы привода принять равным 24000 часов.

Кратковременные перегрузки соответствуют максимальному пус­ковому моменту выбранного электродвигателя.

Студентам, решающим 5 задач, следует рассчитать клиноременную, зубчатую тихоходную и цепную передачи.

Студентам, решающим 4 задачи, надлежит рас­считать клиноременную и зубчатую тихоходную передачи.

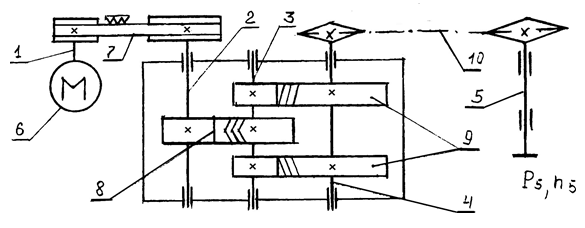

1, 2, 3, 4, 5 - соответственно валы электродвигателя, быстроходный, промежуточный и тихоходный редуктора и выходной вал привода, 6 - электродвигатель, 7 - ременная передача; 8, 9 - со­ответственно быстроходная и тихоходная зубчатые переда­чи редуктора; 10 - цепная передача.

Схема привода.
