ВИ ГПС, прикладная механика (контрольная работа)
12.02.2018, 11:46

ТАБЛИЦА ВАРИАНТОВ

Таблица 1

Две последние цифры шифра

№ варианта

Номера задач

Две последние цифры шифра

№ варианта

Номера задач

01, 51

1

1, 11, 21, 31, 41, 51, 61

26, 76

26

6, 18, 30, 32, 44, 57, 69

02, 52

2

2, 12, 22, 32, 42, 52, 62

27, 77

27

7, 19, 21, 33, 45, 58, 70

03, 53

3

3, 13, 23, 33, 43, 53, 63

28, 78

28

8, 20, 22, 34, 46, 59, 61

04, 54

4

4, 14, 24, 34, 44, 54, 64

29, 79

29

9, 11, 23, 35, 47, 60, 62

05, 55

5

5, 15, 25, 35, 45, 55, 65

30, 80

30

10, 12, 24, 36, 48, 51, 63

06, 56

6

6, 16, 26, 36, 46, 56, 66

31, 81

31

1, 14, 27, 39, 42, 56, 65

07, 57

7

7, 17, 27, 37, 47, 57, 67

32, 82

32

2, 15, 28, 40, 43, 57, 66

08, 58

8

8, 18, 28, 38, 48, 58, 68

33, 83

33

3, 16, 29, 31, 44, 58, 67

09, 59

9

9, 19, 29, 39, 49, 59, 69

34, 84

34

4, 17, 30, 32, 45, 59, 68

10, 60

10

10, 20, 30, 40, 50, 60, 70

35, 85

35

5, 18, 21, 33, 46, 60, 69

11, 61

11

1, 12, 23, 34, 45, 56, 67

36, 86

36

6, 19, 22, 34, 47, 55, 70

12, 62

12

2, 13, 24, 35, 46, 57, 68

37, 87

37

7, 20, 23, 35, 48, 54, 61

13, 63

13

3, 14, 25, 36, 47, 58, 69

38, 88

38

8, 11, 24, 36, 49, 53, 62

14, 64

14

4, 15, 26, 37, 48, 59, 70

39, 89

39

9, 12, 25, 38, 41, 52, 63

15, 65

15

5, 16, 27, 38, 49, 60, 61

40, 90

40

10, 13, 26, 39, 44, 51, 65

16, 66

16

6, 17, 28, 39, 50, 51, 62

41, 91

41

1, 15, 29, 37, 50, 58, 66

17, 67

17

7, 18, 29, 40, 41, 52, 63

42, 92

42

2, 16, 30, 33, 47, 59, 64

18, 68

18

8, 19, 30, 31, 42, 54, 65

43, 93

43

3, 17, 21, 34, 48, 60, 62

19, 69

19

9, 20, 21, 32, 43, 54, 65

44, 94

44

4, 18, 22, 35, 49, 56, 63

20, 70

20

10, 11, 22, 33, 44, 55, 66

45, 95

45

5, 19, 23, 36, 50, 57,  61

21, 71

21

1, 13, 25, 37, 49, 52, 64

46, 96

46

6, 20, 24, 37, 42, 51, 68

22, 72

22

2, 14, 26, 38, 50, 53, 65

47, 97

47

7, 11, 25, 39, 43, 52, 64

23, 73

23

3, 15, 27, 39, 41, 54, 66

48, 98

48

8, 12, 26, 40, 45, 53, 67

24, 74

24

4, 16, 28, 40, 42, 55, 67

49, 99

49

9, 13, 27, 31, 49, 55, 68

25, 75

25

5, 17, 29, 31, 43, 53, 68

50, 00

50

10, 14, 28, 32, 47, 54, 69



ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ КОНТРОЛЬНОЙ РАБОТЫ

Задачи 1-10

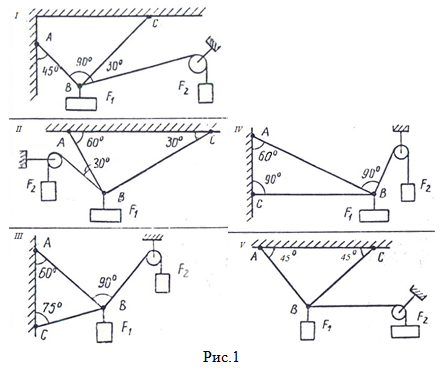

Стержни AB и CB соединены шарниром B, на ось которого действуют две силы F1 и F2, как показано на рис. 1. Крепление стержней в точках A и C  шарнирное. Определить силы реакции в стержнях. Схемы нагружений стержней в задачах и числовые значения сил F1 и F2 для своего варианта взять в табл. 2

Таблица 2

№ задачи

№ схемы

F1, кН

F2, кН

1

2

3

4

5

6

7

8

9

10

1

2

3

4

5

1

2

3

4

5

0,4

0,6

0,5

0,4

0,8

0,3

0,2

0,8

1,2

0,9

0,5

0,4

0,8

0,2

1,0

0,8

0,5

0,4

0,8

0,6



Задачи 11-20

Для заданного сечения, составленного из двух прокатных профилей и полосы, определить положение центра тяжести, вычислить осевые моменты инерции относительно осей X и Y. Оси X и Y проходят через центр тяжести сечения, и одна из них является осью симметрии. Данные для решения задачи в табл. 3, поперечные сечения балок на рис. 2.

Таблица 3

№ задачи

№ схемы

№ профиля

Сечение полосы, мм

11

12

13

14

15

16

17

18

19

20

1

2

3

4

5

1

2

3

4

5

40

33

27

6.5

33

10

30

10

33

36

25×320

25×660

15×540

25×72

25×210

14×110

20×600

15×200

20×210

20×220





Задачи 21-30

Тело массой m с помощью троса, наматываемого на барабан диаметром d, перемещается вверх или вниз по наклонной плоскости с углом наклона α. Уравнение движения тела s=f(t), уравнение вращения барабана φ=f(t), где s – в метрах; t – в секундах; φ – в радианах. P и ω – соответственно, мощность и угловая скорость на валу барабана в момент конца или начала торможения. Время t1 – время разгона или торможения. Коэффициент трения скольжения между телом и плоскостью – f. Потерями на трение на барабане, а также массой барабана пренебречь. Величины, подлежащие в задаче определению, указаны в таблице 4.

таблица 4

№ задачи

α, град

Закон движения

Направление движения

m, кг

t1, с

d, м

P, кВт

ω, рад/с

f

Определяемые величины

21

45

s=0,8t2

Вверх

-

-

0,2

4

8

0,2

m, t1

22

60

φ=4t2

Вверх

600

1,2

0,3

-

-

0,16

N, ω

23

60

s=1,5t-t2

Вниз

-

-

-

4,5

20

0,2

m, t1

24



45



φ=18t-15t2

Вниз

-

-

0,2

3,6

-

0,285

m, ω

25

30

s=0,5t2

Вверх

800

-

-

3,12

4

0,2

t1, d

26



60



s=1,5t2

Вверх

-

0,6

0,2

9

-

0,1

m, ω

27

30

s=1,25t2

Вверх

500

-

0,15

-

10

0,3

N, t1

28



30



φ=10t2

Вверх

800

-

0,2

7,4

-

0,25

t1, ω

29

60

φ=t-1,25t2

Вниз

1000

-

-

-

10

0,25

N, d

30

45

φ=12t-20t2

Вниз

200

-

0,24

-

-

0,14

N, ω



Задачи 31-40

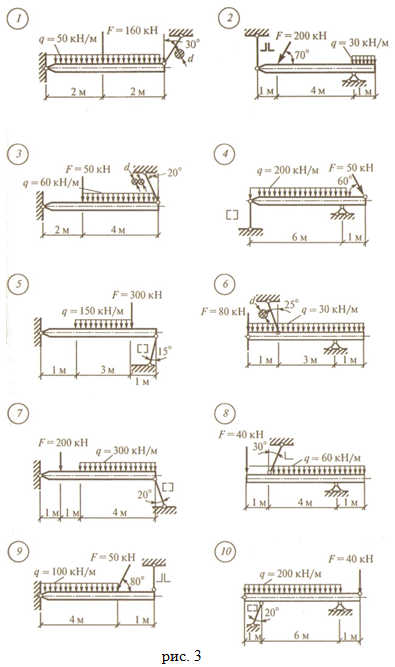

Подобрать сечение стержня-подвески или колонны, поддерживающего брус AB по данным вашего варианта, приведенных на рис. 3. Материал стержня для фасонных профилей – прокатная сталь С-245, для круглого сечения – сталь арматурная горячекатаная класса А-I.



Задачи 41-50

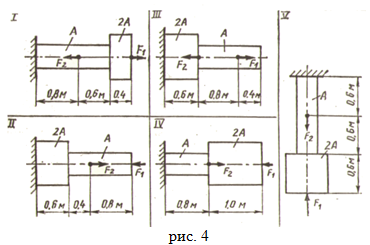

Стальной брус ступенчатого сечения нагружен силами, действующими вдоль оси его, как показано на рис. 4

Дано:

а) модуль продольной упругости  E =2×105 МПа,

б) допускаемое напряжение на растяжение и сжатие для стали [σ]=160 МПа,

в) числовые значения F1, F2, а также площади поперечного сечения ступеней S1 и S2 для своего варианта взять из табл. 5.

Требуется:

1) построить эпюры нормальных сил и нормальных напряжений по длине бруса,

2) определить перемещение l свободного конца бруса.

Таблица 5

№ задачи

№ схемы

Нагрузки, кН

Площадь поперечного сечения

S,см2

F1

F2

41

42

43

44

45

46

47

48

49

50

1

2

3

4

5

1

2

3

4

5

12

15

18

14

25

27

31

33

25

41

23

40

30

8

45

40

91

93

18

71

0,8

1,0

1,2

1,4

1,6

1,8

2,0

2,2

2,4

2,6



Задачи 51-60

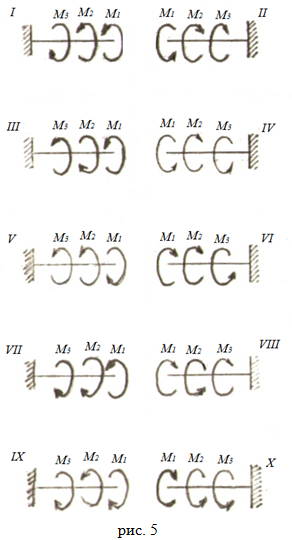

Используя данные рис. 5 и табл. 5 для стального вала:

1) построить эпюру крутящих моментов,

2) подобрать размеры сечения в двух вариантах:

a. круг,

b. кольцо с заданным отношением d0/d=0,8, внутреннего и наружного диаметров.

Принять [τ]=30 МПа.

Таблица 5

№ задачи

№ схемы

P1, кВт

P2, кВт

P3, кВт

ω, рад/с

51

52

53

54

55

56

57

58

59

60

1

2

3

4

5

6

7

8

9

10

2

9

20

2,5

2,25

21

18

3

2,25

52

6

21

12

3,5

10,5

15

6

11

4,5

14

18

33

20

3

5,25

9

10

5

11,25

6

20

30

40

10

15

30

20

10

15

40



Задачи 61-70

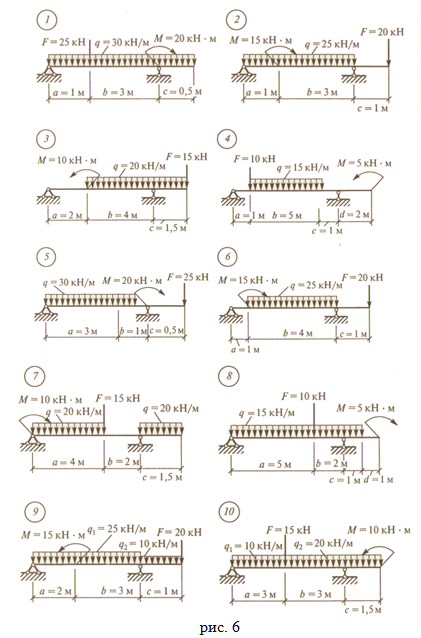

Для заданной двухопорной балки построить эпюры поперечных сил и изгибающих моментов и подобрать из условия прочности необходимый размер двух двутавров, приняв для стали [σ]=230 МПа.
