Вариант задания выбирается по зачётной книжке - две последние цифры - предпоследняя - номер схемы, последняя - номер строки в таблице.

Задание 1. Деформация растяжение (сжатие). Построение эпюр продольных сил, нормальных напряжений и абсолютных перемещений в стержне

Задание. Для заданного ступенчатого бруса построить эпюры:

– продольных сил (N);

– нормальных напряжений (σ).

Сделать вывод о прочности бруса, при [σ]=160 Мпа=16 кН/см².

Исходные данные взять из табл.1.

Таблица 1

Исходные данные

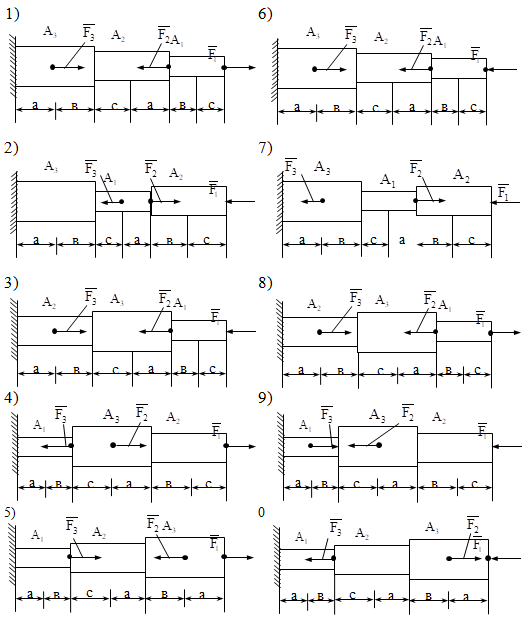

Рис.1. Схемы

Задание 2. Деформация кручение. Построение эпюр крутящих моментов и углов закручивания

Задание. Для заданного вала определить значение внешнего момента М. Построить эпюру крутящего момента.

Определить диаметр вала из условия прочности.

Исходные данные принять  из табл.2.

Таблица 2

Исходные данные

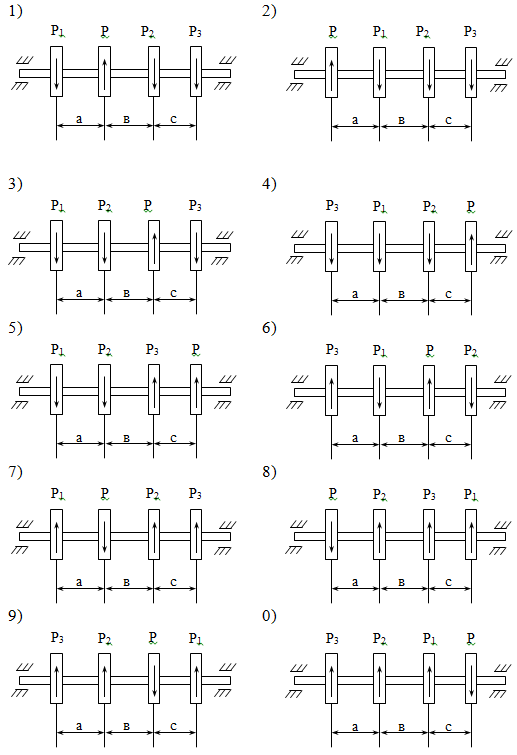

Рис.2. Схемы

Задание 3. Деформация изгиб. Построение эпюр поперечных сил и изгибающих моментов

Задание.

1. Для консольной балки круглого поперечного сечения требуется построить эпюры поперечных сил и изгибающих моментов.

2. Из условия прочности определить диаметр балки, при [σ]=160 Мпа=16 кН/см².

Данные соответствующего варианта принять по табл.3.

Таблица 3

Исходные данные

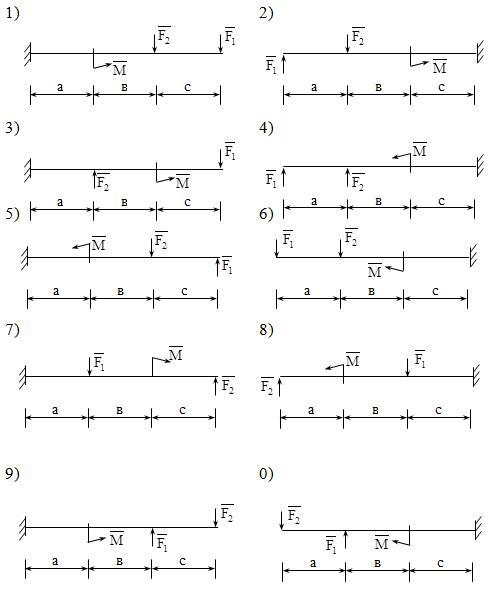

Рис.3. Схемы

Задание 4. Выполните конспект по темам, расположенным в табл. 4.

Таблица 4
