Вариант выбирается студентом по сумме двух последних цифр в шифре. Например: ОПУ-14-162 , следует выбирать вариант 8; ЭПС-13-188, следует выбирать вариант 16; ВХ- 14 – 192, следует выбирать вариант 11.

При выполнении контрольной работы студент решает одну задачу и письменно отвечает на три теоретических вопроса.

Задания на контрольную работу

Теоретическая часть

Вариант 1

Вопросы

1. Классификация погрешностей.

2. Основные принципы технического регулирования.

3. Организация обязательной сертификации.

Вариант 2

Вопросы

1. Метрологическая служба государственных органов управления и юридических лиц.

2. Основные цели принятия технических регламентов.

3. Порядок проведения сертификации продукции.

Вариант 3

Вопросы

1. Государственный метрологический контроль за средствами измерений.

2. Агрегатирование как метод стандартизации.

3. Организация добровольной сертификации.

Вариант 4

Вопросы

1. Эталоны и стандартные образцы.

2. Категории стандартов.

3. Международная сертификация.

Вариант 5

Вопросы

1. Методы измерений, их классификация.

2. Порядок разработки и утверждения стандартов.

3. Участники обязательной сертификации.

Вариант 6

Вопросы

1. Основы метрологического обеспечения.

2. Международные организации по стандартизации (ИСО, МЭК).

3. Кодирование информации на товаре.

Вариант 7

Вопросы

1. Метрологические характеристики средств измерений.

2. Типизация объектов стандартизации.

3. Международные стандарты ИСО-9000 по управлению качеством продукции.

Вариант 8

Вопросы

1. Российская система калибровки. Цели и задачи.

2. Взаимозаменяемость продукции.

3. Знаки соответствия.

Вариант 9

Вопросы

1. Поверка средств измерений. Структура поверочных схем.

2. Системы стандартов.

3. Сертификация в зарубежных странах.

Вариант 10

Вопросы

1. Структура государственной метрологической службы.

2. Цели стандартизации.

3. Маркировка сертифицируемой продукции.

Вариант 11

Вопросы

1. Шкала интервалов.

2. Порядок проведения сертификации продукции

3. Порядок разработки и утверждения национальных стандартов

Вариант 12

Вопросы

1. Государственный метрологический контроль и надзор.

2. Международные организации по стандартизации (ИСО, МЭК).

3. Унификация.

Вариант 13

Вопросы

1. Шкала порядка.

2. Определение понятия метрология.

3. Кодирование информации о товаре.

Вариант 14

Вопросы

1. Российская система калибровки. Цели и задачи.

2. Производные единицы системы SI. Принципы образования. Классификация.

3. Международные стандарты ИСО-9000 по управлению качеством продукции.

Вариант 15

Вопросы

1. Международные организации по метрологии.

2. Прямые и косвенные измерения.

3. Знаки соответствия.

Вариант 16

Вопросы

1. Метрологические характеристики средств измерений.

2. Проверка средств измерений. Структура проверочных схем. 3.Взаимозаменяемость

Вариант 17

Вопросы

1. Международная стандартизация.

2. Типизация.

3. Технические комитеты ИСО.

Вариант 18

Вопросы

1. Средства измерений. Классификация.

2. Понятие качества измерений.

3. Аккредитация.

Практическая часть.

Задача 1 Обработка прямых многократных измерений

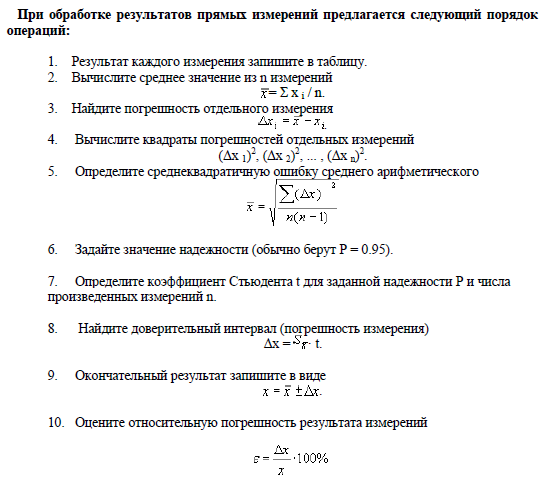

Для уменьшения влияния случайных ошибок необходимо произвести измерение данной величины несколько раз. Предположим, что мы измеряем некоторую величину x. В результате проведенных измерений мы получили значений величины :

x₁, x₂, x₃, ... x_n.   (1)

Этот ряд значений величины x получил название выборки. Имея такую выборку, мы можем дать оценку результата измерений. Величину, которая будет являться такой оценкой, мы обозначим . Но так как это значение оценки результатов измерений не будет представлять собой истинного значения измеряемой величины, необходимо оценить его ошибку. Предположим, что мы сумеем определить оценку ошибки Δx . В таком случае мы можем записать результат измерений в виде

µ = ± Δx   (2)

Так как оценочные значения результата измерений и ошибки Δx не являются точными, запись (2) результата измерений должна сопровождаться указанием его надежности P. Под надежностью или доверительной вероятностью понимают вероятность того, что истинное значение измеряемой величины заключено в интервале, указанном записью (2). Сам этот интервал называется доверительным интервалом.

Например, измеряя длину некоторого отрезка, окончательный результат мы записали в виде

l = (8.34 ± 0.02) мм,    (P = 0.95)

Это означает, что из 100 шансов – 95 за то, что истинное значение длины отрезка заключается в интервале от 8.32 до 8.36 мм .

Таким образом, задача заключается в том, чтобы, имея выборку (1), найти оценку результата измерений, его ошибку Δx и надежность P.

Эта задача может быть решена с помощью теории вероятностей и математической статистики.

Варианты заданий

Задача 1

В результате измерения вала диаметром 56 мм были получены отклонения (по вариантам). Оцените относительную погрешность результата измерений.

1  вариант – номер измерений 1-10 включительно

2  вариант – номер измерений 11-21 включительно

3  вариант – номер измерений 22-32 включительно

4  вариант – номер измерений 33-43 включительно

5  вариант – номер измерений 44-54 включительно

6  вариант – номер измерений 55 -65 включительно

7  вариант – номер измерений 66-76 включительно

8  вариант – номер измерений 77-87 включительно

9  вариант – номер измерений 88-98 включительно

10  вариант – номер измерений 99-109 включительно

11  вариант – номер измерений 110-120 включительно

12  вариант – номер измерений 121-131 включительно

13  вариант – номер измерений 132-142 включительно

14  вариант – номер измерений 143-153 включительно

15  вариант – номер измерений 154-164 включительно

16  вариант – номер измерений 165-175 включительно

17  вариант – номер измерений 176-186 включительно

18  вариант – номер измерений 187-197 включительно

Задача 2 Анализ основных норм взаимозаменяемости. Расчет посадок.

1. Определить допуски размеров отверстия и вала

2. Определить основное отклонение отверстия и вала

3. Определить второе неосновное отверстия и вала

4. Определить наибольший и наименьший размер отверстия и вала

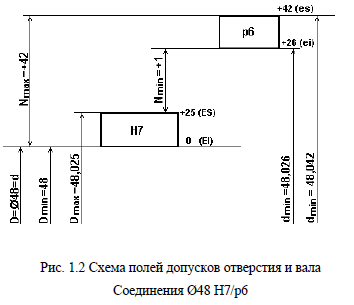

5. Изобразить схемы полей допусков отверстия и вала. На схемах указать зазоры и натяги.

6. Проставить на чертежах соединений обозначение заданных посадок, а на чертежах деталей – обозначение заданных полей допусков. Размеры проставить тремя способами.

7. Определить предельные зазоры и натяги.

8. Определить допуск посадки с проверкой.

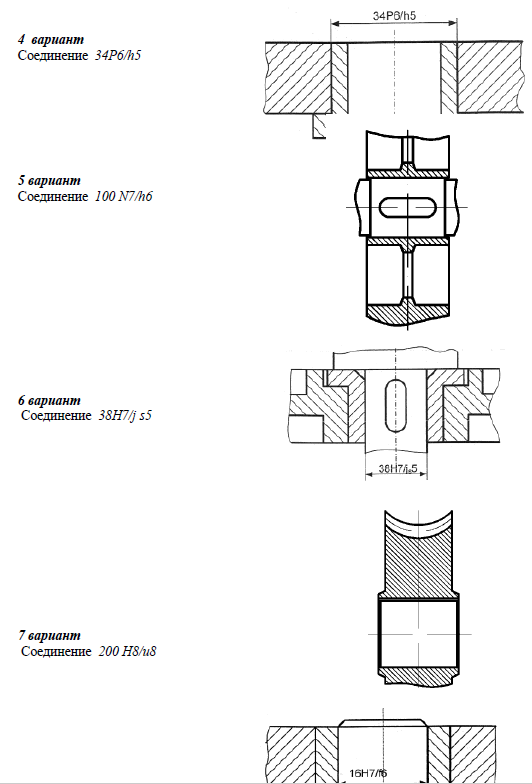

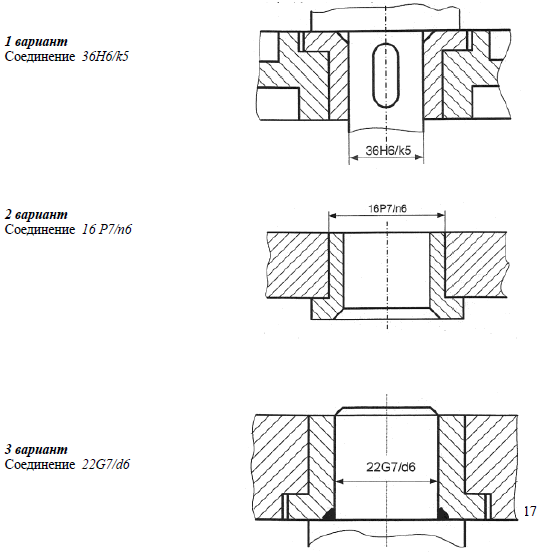

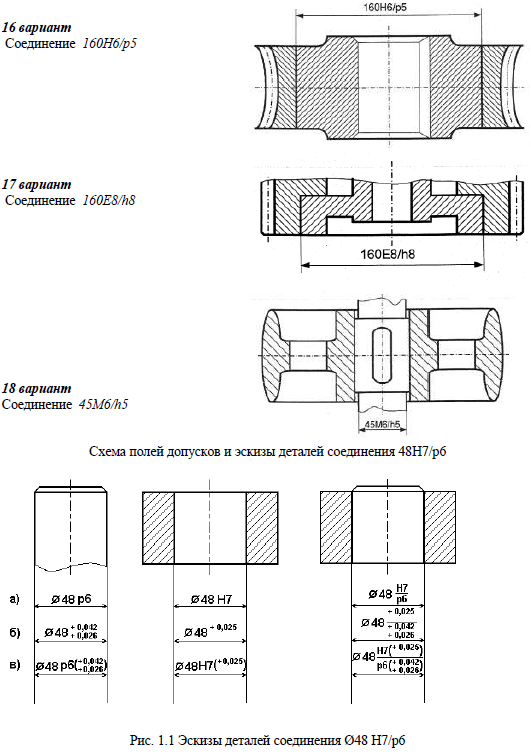

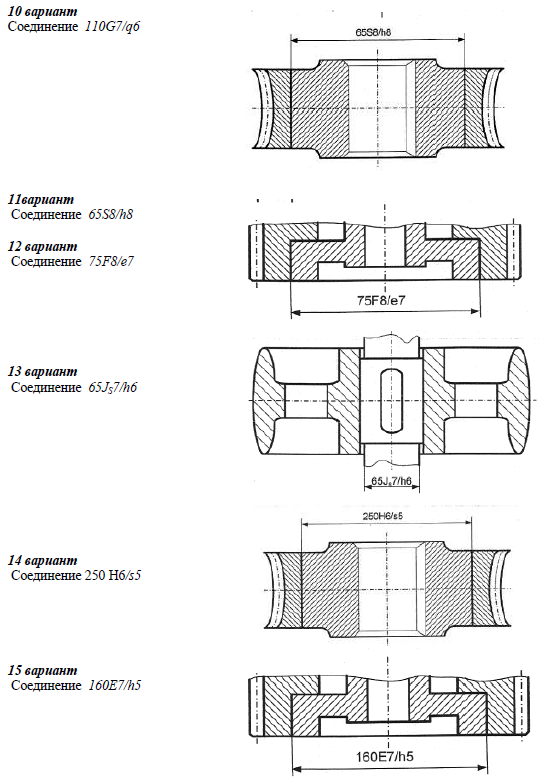

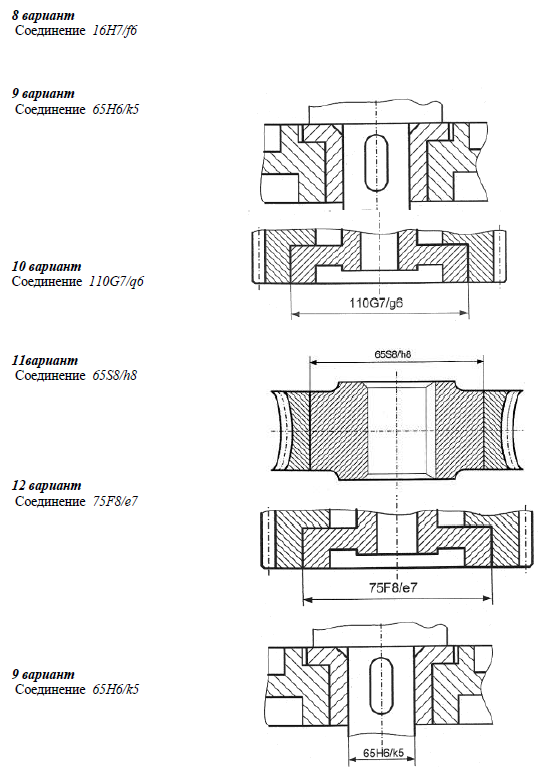

Варианты заданий
