КОНТРОЛЬНАЯ РАБОТА №1

Задание 1

На формате АЗ (297´420) по заданным точкам построить горизонтальные и фронтальные проекции точек А, В, С и D, данные заданы в миллиметрах.

Определить расстояние от точки D до плоскости, заданной треугольником АВС, методом прямоугольного треугольника.

Построить плоскость, параллельную плоскости, заданной треугольником АВС и отстоящую от нее на расстоянии 45 мм.

Данные для своего варианта взять из таблицы 2. Пример выполнения приведен на рисунке 2.

Указания к решению задания.

В левой половине листа формата A3 (297х420 мм) намечаются оси коор­динат и из таблицы 1 согласно своему варианту выбираются координаты точек А, В, С и D.

Стороны треугольника и другие вспомогательные прямые проводятся вначале тонкими сплошными линиями. После проверки правильности построения чертеж обводят. Все вспомогательные линии необходимо сохранить на эпюре и показать их тонкими сплошными линиями.

Таблица 2

Исходные данные для задания 1 (координаты и размеры, мм)

Вариант 1

Вариант 2

Вариант 3



А

В

С

D



А

В

С

D



А

В

С

D

X

117

52

0

68

X

120

50

0

70

X

115

10

0

64

Y

90

25

83

110

Y

90

25

85

110

Y

90

52

80

105

Z

9

79

48

85

Z

10

80

50

85

Z

10

25

45

80

Вариант 4

Вариант 5

Вариант 6



А

В

С

D



А

В

С

D



А

В

С

D

X

120

50

0

70

X

117

52

0

68

X

115

50

0

70

Y

92

20

80

115

Y

9

79

48

85

Y

7

80

50

85

Z

10

75

46

85

Z

90

25

83

110

Z

85

25

85

110

Вариант 7

Вариант 8

Вариант 9



А

В

С

D



А

В

С

D



А

В

С

D

X

120

48

0

65

X

116

50

0

70

X

115

50

0

70

Y

10

82

52

80

Y

8

78

46

85

Y

10

80

50

85

Z

90

20

82

110

Z

88

25

80

108

Z

92

25

85

110

Вариант 10

Вариант 11

Вариант 12



А

В

С

D



А

В

С

D



А

В

С

D

X

18

83

135

67

X

20

85

135

70

X

15

80

130

70

Y

10

79

48

85

Y

12

80

50

85

Y

10

80

50

80

Z

90

25

83

110

Z

92

25

85

110

Z

85

20

80

108

Вариант 13

Вариант 14

Вариант 15



А

В

С

D



А

В

С

D



А

В

С

D

X

16

85

130

75

X

18

85

135

70

X

18

83

135

67

Y

12

80

50

85

Y

12

80

50

85

Y

90

25

83

110

Z

88

25

80

110

Z

85

25

80

110

Z

10

79

48

85

Вариант 16

Вариант 17

Вариант 18



А

В

С

D



А

В

С

D



А

В

С

D

X

18

83

135

67

X

18

83

135

67

X

117

52

0

135

Y

40

117

47

20

Y

75

6

38

0

Y

75

6

38

0

Z

75

6

38

0

Z

40

107

47

20

Z

40

107

47

20

Порядок решения задания:

1.Опустить перпендикуляр из точки D к плоскости,  заданной треугольником АВС.

2. Определяем точку пересечения перпендикуляра с плоскостью треугольника АВС – точку К.

3. Методом прямоугольного треугольника найти натуральную величину расстояния от точки D до плоскости - отрезка DK.

4. Определить относительную видимость перпендикуляра.

5.  Построить точку,  удаленную от плоскости на расстояние 45мм – точку F.

6. Построить плоскость параллельную плоскости,   заданной  треугольником АВС.  Плоскость задать пересекающимися прямыми.



Задание 2

Построить линию пере­сечения плоскостей,  заданных  треугольниками ABC и EDF методом вспомогательных секущих плоскостейПоказать  относительную видимость треугольников в проекциях.

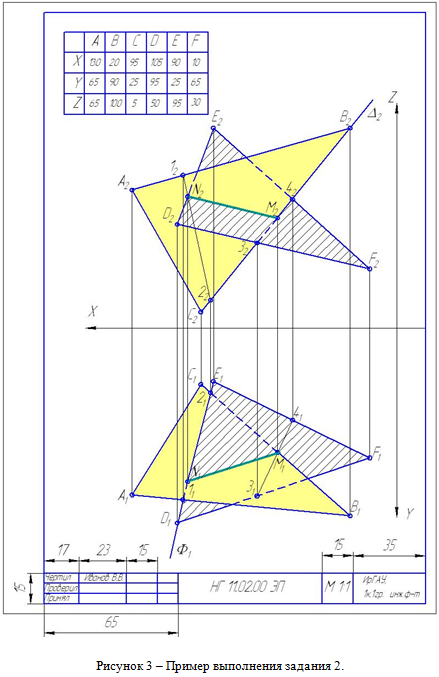

Данные для своего варианта взять из таблицы 3. Пример выполнения задания 2  приведен на рисунке 3.

Указания к решению задачи 2.

В правой половине листа формата A4 (210х297 мм) намечаются оси коор­динат и из таблицы 2 согласно своему варианту выбираются координаты точек А, В, С, D, Е, F вершин треуголь­ников (рисунок 2). Стороны треугольни­ков и другие вспомогательные прямые проводятся вначале тонкими сплош­ными линиями. Линии пересечения треугольников строятся по точкам пе­ресечения сторон одного треугольника с другим или по точкам пересече­ния каждой из сторон одного треуголь­ника с другим порознь. Такую линию можно построить, используя и вспомо­гательные проецирующие плоскости.

Видимость сторон треугольника оп­ределяется способом конкурирующих точек. Видимые отрезки сторон треу­гольников выделяют сплошными жир­ными линиями, невидимые следует показать штриховыми линиями. Все вспомо­гательные построения необходимо сох­ранить на эпюре и показать их тонки­ми сплошными линиями

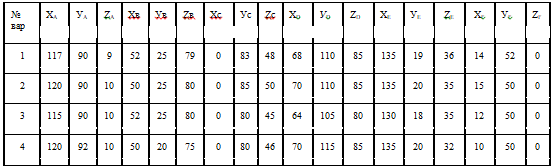

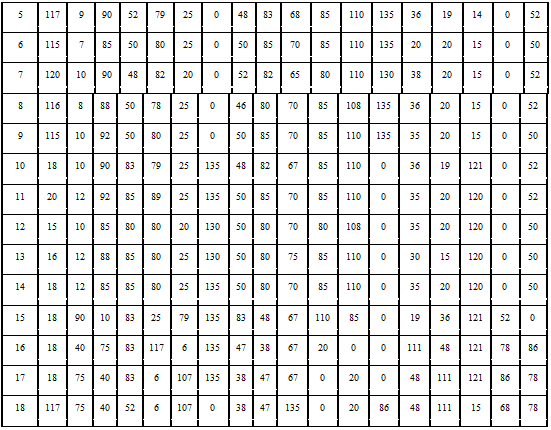

Таблица 3

Исходные данные к задаче 2 (координаты и размеры, мм)





Задание 3

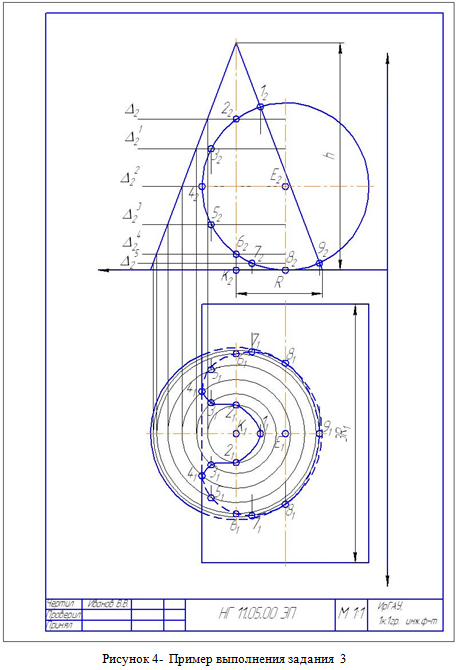

Построить линию пересе­чения конуса вращения с цилиндром вращения. Оси поверхностей враще­ния – взаимно перпендикулярные проецирующие скрещивающиеся пря­мые. Данные для своего варианта взять из таблицы 3.

Указания к решению задания 3.

В правой половине листа намечают оси координат и из таблицы 5 выбирают согласно своему варианту величины, которыми задаются поверхности конуса враще­ния и цилиндра вращения. Определя­ют центр (точка К) окружности ради­уса R основания конуса вращения в горизонтальной координатной плос­кости. На вертикальной оси на рас­стоянии h от плоскости уровня и выше ее определяют вершину конуса враще­ния.

Осью цилиндра вращения является фронтально-проецирующая прямая,   проходящая через точку Е; основаниями цилиндра яв­ляются окружности радиуса R1. Об­разующие цилиндра имеют длину, рав­ную 3R1 , и делятся пополам фронталь­ной меридиональной плоскостью кону­са вращения.

С помощью вспомогательных секу­щих плоскостей определяют точки пе­ресечения очерковых образующих од­ной поверхности с другой и промежу­точные точки линии пересечения по­верхностей. Проводя вспомогательную секущую фронтальную меридиональ­ную плоскость конуса вращения, опре­деляют точки пересечения главного меридиана (очерковых образующих) конуса вращения с параллелью (ок­ружностью) проецирующего цилинд­ра. Выбирая горизонтальную секущую плоскость, проходящую через ось ци­линдра вращения, определяют две точ­ки пересечения очерковых образующих цилиндра с поверхностью конуса.

Высшую и низшую, а также проме­жуточные точки линии пересечения по­верхности находят с помощью вспо­могательных горизонтальных плоскос­тей – плоскостей уровня. По точкам строят линию пересечения поверхнос­ти конуса ращения с цилиндром вра­щения и устанавливают ее видимость в проекциях.

Все основ­ные вспомогательные построения на эпюре сохранить и показать тонкими сплошными линиями.

Таблица 4

Исходные данные к заданию 3 (координаты и размеры в мм)

№ варианта

ХА

УА

ZА

R

h

ХЕ

УЕ

ZЕ

R1

1

80

70

0

45

100

50

70

32

35

2

80

70

0

45

100

50

70

32

30

3

80

72

0

45

100

53

72

32

32

4

80

72

0

45

100

60

72

35

35

5

70

70

0

44

102

50

70

32

32

6

75

70

0

45

98

65

70

35

35

7

75

70

0

45

98

70

70

35

35

8

75

72

0

45

98

75

72

35

35

9

75

72

0

43

98

80

72

35

35

10

75

75

0

44

102

50

75

35

35

11

80

75

0

43

102

85

75

36

36

12

80

75

0

43

102

85

75

40

35

13

80

75

0

42

102

80

75

40

35

14

80

70

0

42

102

80

70

40

32

15

80

70

0

42

100

75

70

40

32

16

70

72

0

43

100

75

72

42

32

17

70

72

0

44

100

70

72

40

32

18

70

74

0

44

100

70

74

36

32
