ЮУТУ, архитектура зданий (курсовой проект)

Тематика курсовых проектов:

1. Проектирование гражданских зданий – темы курсовых можно разделить на два вида - жилые и общественные здания. Жилые дома целесообразно проектировать 5-14 этажей любых действующих серий.

В качестве зданий по гражданским зданиям могут служить проекты школ на 620-1080 учеников, административные учреждения, лабораторные корпуса, поликлиники, детские сады, клубы, магазины, выставочные павильоны и т.д.

2. Проектирование промышленных зданий - одноэтажных или многоэтажных зданий различных назначений длиной до 144м и шириной 18-72м, т. е один-три пролета с унифицированными типовыми секциями; многоэтажные промышленные здания рекомендуется принимать высотой 3-9 этажей, по ширине – до 4 пролетов.

Методические рекомендации к выполнению курсового проекта

Для проектирования предлагаются жилые, общественные и промышленные здания с относительно простыми объемно-планировочными решениями.

Исходными данными для проектирования являются эскизы объемно-планировочного решения здания или, чаще, паспорт типового проекта.

В состав проекта, согласно требованиям нормативных документов и учебной программе входят пояснительная записка и графическая часть. Титульный лист выполняется на бумаге формата А4 по ГОСТ 2.301-68 и должен соответствовать требованиям «Общих методических указаний по выполнению и оформлению курсовых работ студентами» (Приложение 1). К работе пишется рецензия руководителем, в которой данные автора и темы проекта указываются автором заранее (Приложение 2).

Пояснительная записка и графическая часть сдается в распечатанном и электронном виде (отдельными файлами 1) Пояснительная записка и 2) Графическая часть в формате pdf)

Пояснительная записка должна включать:

Титульный лист (Приложение 1);

Рецензия (Приложение 2);

Задание (Приложение 3);

Содержание (Приложение 4);

Введение (экономически обоснованная актуальность выбора объекта строительства);

Глава 1 Исходные данные на проектирование

1.1 Климатические условия строительства.

1.2 Инженерно-геологические условия строительства.

1.3 Технико-экономические показатели объекта строительства Глава II. Архитектурно-планировочные решения

2.1 Генеральный план.

2.2 Объемно-планировочные решения

2.3 Архитектурно-художественные решения фасада Глава III.Расчетно-конструктивные решения

3.1 Расчет нагрузки фундамента

3.2 Теплотехнический расчет ограждающих конструкций.

3.3 Конструктивный расчет лестницы.

Заключение (выводы о эстетике, экономике, эффективности проекта)

Список литературы (оформленный по ГОСТу)

Объем пояснительной записки - 20-30 страниц текста, набранного на компьютере на листах писчей бумаги формата А4 (210х297 мм)

Текст записки должен быть набран в текстовом редакторе Microsoft Word. Шрифт пояснительной записки - Times New Roman, размер шрифта 14 с 1,15 межстрочным интервалом. Выравнивание - по ширине. Ориентация страницы - книжная. Заголовки всех разделов выделяют в отдельную строку и выполняют прописными буквами. Все разделы, подразделы, пункты, подпункты нумеруют и оформляют согласно требованиям ГОСТ 2.105-75 следующим образом, например: 1.3.4.6 - где 1 -номер раздела, 3 - подраздела, 4 - пункта, 6 - подпункта. Разделы «Введение», «Задание», «Содержание» - не нумеруют.

Очередной раздел необходимо начинать с новой страницы.

Раздел «Содержание» должен содержать названия разделов и подразделов с указанием страниц.

Графическая часть распечатывается на формате А1 тонкой бумаги и должна содержать:

1. Схему ситуации в границах транспортной инфраструктуры и генеральный план со спецификацией благоустройства территории (проектируемое здание, противопожарные проезды, автопарковки, мусорные площадки, детские и спортивные площадки и т.д.) М 1:500 – 1:1000

2. Главный и боковой фасады М 1:100 – 1:200

3. План первого этажа М 1:100 – 1:200 (план типового этажа)

4. План раскладки плит перекрытия М 1:200

5. План фундаментов М 1:200,

6. Конструктивный разрез (по лестнице М 1:100

7. План кровли М 1:100 – 1:200

8. Шесть-восемь конструктивных узлов и деталей (для очной формы обучения) и три-четыре (для очно-заочной формы обучения):

· цоколь, карниз или парапет;

· узел примыкания или опирания перекрытия на наружную и внутреннюю стены;

· опирание перегородки на перекрытие;

· примыкание вверху и внизу лестничного марша к площадкам;

· узлы опирания стропильных конструкций в скатных крышах;

· узел устройства водосточных воронок в плоской кровле;

· вертикальные и горизонтальные стыки в крупноблочных и крупнопанельных зданиях;

· детали полов в разных помещениях;

· детали заполнения оконного проема в стене: оконный блок, подоконная доска, наружный слив, откосы, перемычки

· развертки фундаментов по одной из осей;

· опирание лестничных маршей на лестничные площадки;

·  фрагмент плана лестничной клетки для типового этажа, если вычерчен план первого этажа; фрагмент схемы расположения плит покрытия над лестничной клеткой и т.д.

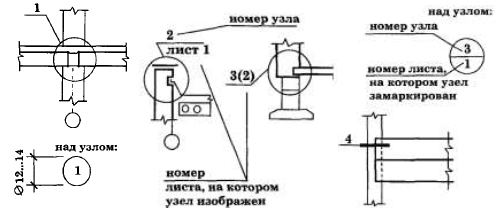

· Узлы на чертежах следует обозначать так, как показано на рисунке 1.

Рисунок 1

Графическую часть проекта, кроме листов с фасадами и генеральным планом, следует оформлять в черно-белой графике на листах формата А1 (594х841 мм) с соблюдением требований стандартов ЕСКД и СПДС в рамке с основной надписью. Плотность заполнения листов графическим материалом – 70-75%.

Рекомендуется располагать изображения следующим образом:

1) фасады, генеральный план и схема ситуации с указанием масштабов около каждого изображения (печатается в цвете один лист);

2) планы в том же масштабе, что и фасады, с заполнением свободных мест экспликацией, спецификацией, конструктивными узлами;

3) разрезы совмещать с конструктивными узлами

Возможно совмещение на одном формате А1 в одном масштабе фасада, плана типового этажа, разреза (Рисунок 2).

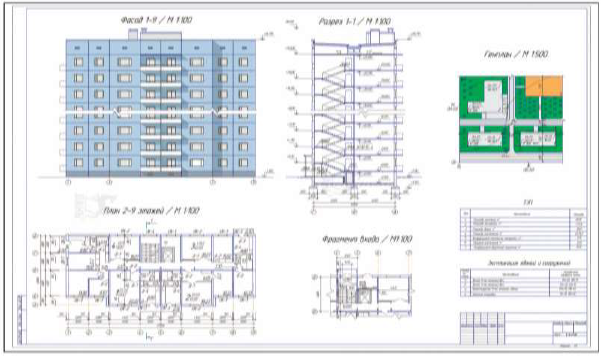

Рисунок 2. Пример размещения изображений на формате А1

Схема ситуации выбирается самостоятельно на сайте Кадастровый реестр России или карте Дубль Гисс выбранной территории. Место строительства жилых зданий должно соответствовать селитебной зоне, а промышленных и складских, соответственно промышленной и складской зонам. На схеме ситуации важно отобразить привязку территории строительства к существующим транспортным артериям, определить территорию строительства в границах улиц (Рисунок 3).

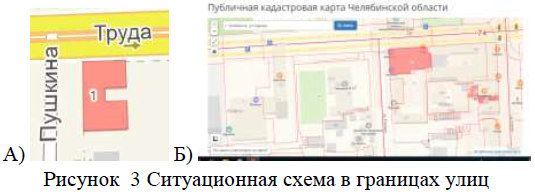

Рисунок 3 Ситуационная схема в границах улиц

А) фрагмент карты Дубль Гисс, Б) сайт Кадастровый реестр

Территория строительства может выбираться не месте существующих зданий с обоснованием их замены (сноса, реконструкции и т.п.)

На генеральном плане проекта благоустройства важно указать направление севера, розу ветров, противопожарные проезды, парковки, места для хозяйственных, детских и спортивных площадок, озеленение, МАФ (малые архитектурные формы).

Аэрационный режим территории проектирования определяют по СНиП 23-01-99 Строительная климатология и СП 131.13330.2018. Благоприятные аэрационные режимы воздушной среды с учетом климатических и других местных условий: температуры, влажности, сезонности господствующих ветров, их направления и скорости, рельефа территорий и др Аэрационный режим воздушной среды жилых районов и микрорайонов устанавливают применительно к так называемой среде обитания человека, расположенной в пределах слоя воздуха высотой 2 м от поверхности земли. Скорость движения воздуха в этом слое в пределах 0,5...4 м/с определяет комфортность воздушной среды, при 5 м/с и более - дискомфортность, возрастающую с увеличением скорости; застой воздуха во дворах создает антисани-тарное состояние (Рисунок 4)

Розу ветров строят по данным СНиП 23-01-99 Строительная климатология и СП 131.13330.2018

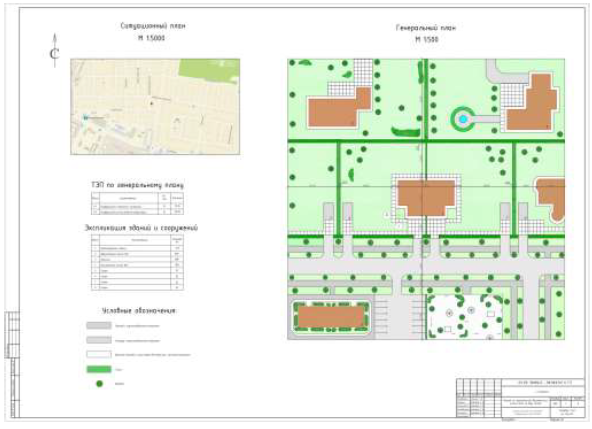

Рисунок 4 Схема ситуации, генеральный план с экспликацией и роза ветров

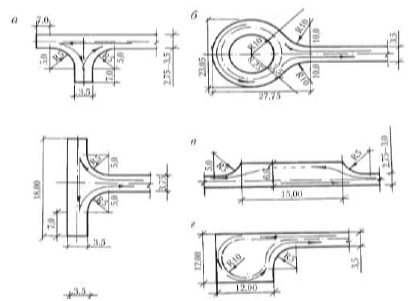

Рисунок 5. Габаритные схемы разъездных, поворотных, тупиковых площадок

К каждому жилому зданию обеспечиваются подъезды для пожарных машин шириной не менее 3,5 м;

· При высоте зданий менее девяти этажей – с одной стороны зданий;

· При высоте зданий девяти и более этажей – с двух продольных сторон

На проездах с одной полосой движения не реже чем через 100 м необходимо предусматривать разъездные площадки шириной 6 м, а тупиковые проезды заканчивать поворотным тупиком, разворотной площадкой или кольцом. Площадки для разворота машин 12х12 м. Радиусы закругления поворотов проездов не менее 10 м по оси дорог. Удаление проездов от зданий 5-8 м, а при этажности более 15 этажей – 8-10 м (Рисунок 5)

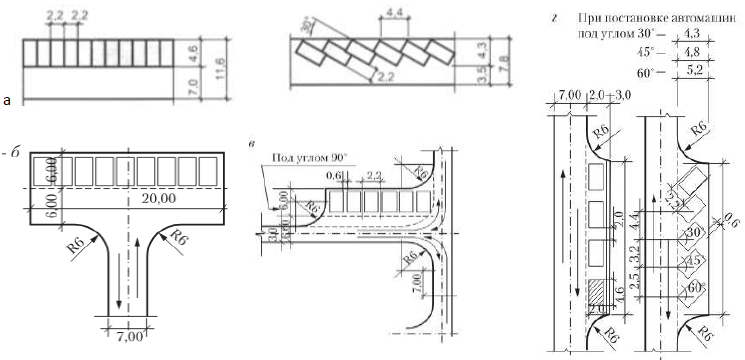

Рисунок 6. Схемы автомобильных стоянок

а- стоянка между двумя внутриквартальными проездами (однополосными и двуполосными); б – тупиковая стоянка; в – стоянка для автомобилей на пересечении внутриквартальных проездов; г – стоянка на уширении двухполосного проезда при расстановке автомобилей вдоль проезда под углом к проезжей части

Количество машино-мест квартала:

· Дома II категории (с обеспеченностью общей площадью до 30 м2 на одного жителя) – не менее 1 машино-места на квартиру;

· I категории (с обеспеченностью общей площадью от 30 до 50 м2 на одного жителя) - не менее 1,7 машино-мест на квартиру;

· Повышенной комфортности (с обеспеченностью общей площадью свыше 50 м2 на одного жителя) – не менее 2,0 машино-мест на квартиру (Рисунок 6).

Помним о обеспечении машино-местами инвалидов, и архитектурно-планировочные решения тоже должны обеспечивать доступность маломобильных групп граждан в жилые и общественные здания (СП 59. 13330.2016 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001).

Фасады зданий возможно подбирать на сайтах, обращая внимание на визуальную эстетку, выражающуюся в композиционных закономерностях: единстве смысла и формы, выделении главного композиционного центра (доминанты) и соподчинения ему, взаимосвязь всех частей здания, сооружения, включая цветовое решение.

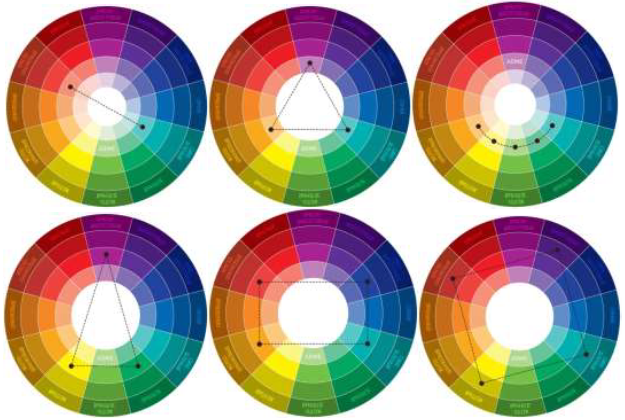

Рисунок 7. Схемы цветовых гармоничных сочетаний Конструктивно-композиционное  решение начинают обычно с планировки здания – набросков планов первого и типового этажей, на которых намечают общие габариты, распределение в соответствии с избранной планировочной схемой и учетом их взаимосвязей. Одновременно необходимо продумывать целесообразность конструктивной схемы здания.

Качество планировки здания основано на правильном функциональном зонировании и функциональной взаимосвязи помещений. В общественных зданиях расположение основных, главных для основной функции здания помещений должно быть логично и ясно для посетителя. Вспомогательные помещения следует удобно связать с главными, а обслуживающие, не выделяя композиционно, расположить доступно. В жилых домах важно добиться правильного зонирования квартиры, планировочно разделив зоны дневного и ночного пребывания.

Группируя помещения в зависимости от функционального процесса, для которого предназначено здание, необходимо добиться выразительного объемно-пространственного решения, при котором фасады, отражая внутреннюю структуру здания, представляют собой упорядоченные композиции. Выстраивание этих композиций связано с последовательным и основным применением основных композиционных средств и приемов: симметрии и асимметрии, контраста и нюанса, ритма, цвета и фактуры поверхностей и других, решая законы композиции: равновесие, соподчинение, целостность единства всей композиции, во главе с доминантным композиционным центром.

Средства выявления доминанты (формальные и смысловые): контрасты величины, формы, ориентации, текстуры, расположения, цвета, тона, светлоты, насыщенности

Способы соподчинения: повторяемость свойств целого в его частях, выделение главных, второстепенных и дополнительных, нейтральных элементов, тождество, нюанс, пропорции,  метр,  ритм, симметрия  и  ее  виды,  условное «равновесие» разных фрагментов общей картины относительно осей композиции

Средства уравновешивания композиции: обоснованный выбор величины форм, массы и массивности, текстуры, фактуры, цветовых гармоний с тоновыми отличиями и ассоциациями, масштаба и масштабности, использования членения формы для размельчения масштаба, устойчивого или неустойчивого равновесия в единстве визуальной организации объекта, исключающих появление резких, неприятных зрителю отклонений от системы

Архитектурно-планировочное решение включает: зонирование, перечень помещений и организацию их взаимосвязи, входов в здание, путей эвакуации, доступности маломобильных групп населения, состав и площади помещений, технико – экономические показатели (рабочая или жилая и общая площадь, площадь застройки, кубатура здания)

Приступая к разработке планов, следует определить расположение координационно-разбивочных осей, расстояние между ними, толщину наружных и внутренних несущих стен, перегородок; рассчитать лестницы и определить размеры лестничных клеток, уточнить положение и размеры входных тамбуров, крылец и других элементов здания. Все несущие вертикальные конструкции (стены, колонны, столбы и т.д.) привязываются к координационно-разбивочным осям из условия опирания на них конструкций перекрытий и крыши.

Для определения ширины здания нужно к суммарной глубине помещений, которая определяется необходимостью обеспечить достаточное дневное освещение, прибавить ширину коридора и (или) других, не нуждающихся в естественном освещении помещений. Обычно ширина гражданского здания составляет 12….18 м, при этом надо иметь в виду, что увеличение ширины здания повышает уровень его теплозащиты.

Чтобы ориентировочно определить площадь одного этажа, к суммарной площади всех указанных в здании помещений прибавляют 20…25% площади на коммуникационные (лестницы, коридоры, тамбуры и т.д.)

Толщину наружных стен определяют по прочностным и теплотехническим требованиям, толщину внутренних несущих стен и опор только по прочностным. Не делая расчетов, толщину стен можно принять ориентировочно в зависимости от материала и климатического района на основании аналогичных решений.

Окна могут быть любой формы, их величина по площади определяется требованиями освещенности. Отношение суммарной площади световых проемов к площади пола следует принимать не менее 1:8 и не более 1:5.

В зданиях I, II и III климатических районов, для защиты вестибюля от проникновения холодного воздуха при открывании наружных дверей зимой, устраивают одинарные тамбуры, а для районов со средней температурой наружного воздуха наиболее холодной пятидневки ниже -32⁰С устраивается двойной тамбур (последовательно два шлюза). Глубину шлюза тамбура принимают равной ширине полотна двери, увеличенной на 20 см, но не менее 1,2 м, а ширину – равной ширине дверного проема, увеличенной на 40 см (по 20 см с каждой стороны). Двери тамбуров должны открываться наружу по направлению выхода из здания. Входные двери делают двухстворчатыми, ширина полотна не должна быть более 1м.

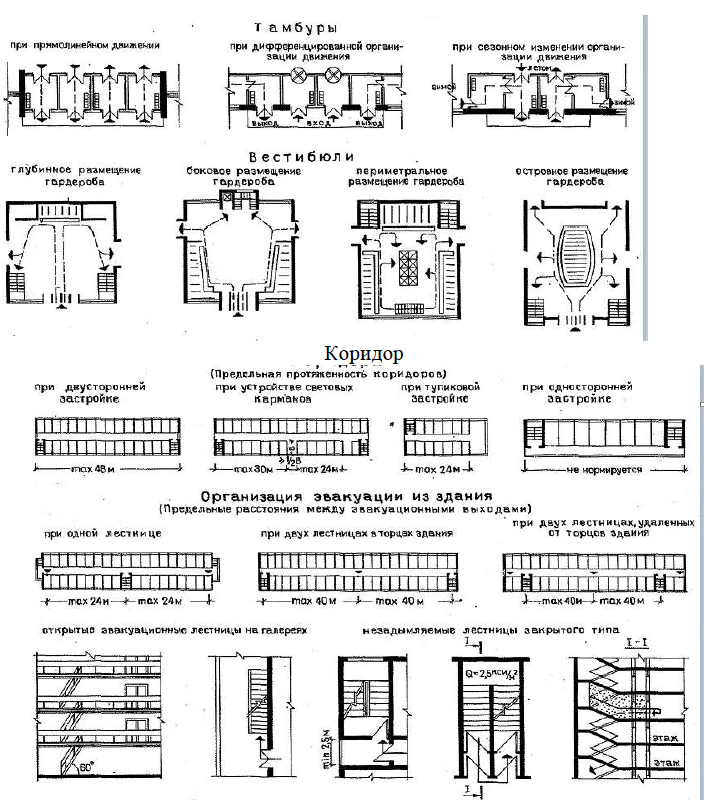

Рисунок 8. Тамбуры, коридоры, пути эвакуации

В тех случаях, когда выход из здания предусмотрен через лестничную клетку под первой промежуточной междуэтажной площадкой, проход под ней возможен при устройстве дополнительного цокольного марша (примерно 5 ступеней), ведущего на площадку 1 этажа. Проход под междуэтажной площадкой должен иметь высоту не менее 2,1 м до низа выступающих конструкций. Подъем цокольного марша должен соответствовать разнице между уровнем пола первого этажа и уровнем крыльца

Разрез дает наиболее полное представление об этажах (уровнях) здания, их высотах и взаимосвязи, конструктивном решении в целом и об отдельных конструкциях: фундаментах, стенах и опорах, перекрытиях, крышах и пр. Поэтому разрез должен быть не схематичным, а конструктивным. В нем подробно показывают элементы здания: например, многослойные конструкции стен, перекрытий и полов, покрытий (крыш), а также взаимосвязи этих элементов, например, опирание перекрытий на стены или колонны.

Для выполнения разреза по лестнице следует предварительно применять ее конструкцию и форму, выполнять расчет и определять размеры элементов лестницы и лестничной клетки.

Разбивка лестницы на ступени в плане производится одновременно с разбивкой ступеней по высоте в разрезе, поэтому при вычерчивании чертежей здания необходимо перейти к вычерчиванию разреза, не закончив плана лестничной клетки, затем вернуться к плану.

Для повышения информативности в архитектурных чертежах плоскость сечения должна проходить:

- через проемы в стенах, а не через простенки между ними;

- между колоннами, столбами, прогонами, балками, стропилами, ребрами плит и панелей, по пустотам настилов, между столбчатыми фундаментами под стены или колонны и т.п.;

- вдоль лестничных маршей, включая сопряжения маршей с площадками;

- по коньку скатной крыши для полноты изображения чердачного пространства и элементов стропильной системы.

Для наглядности и ясности изображения допускается делать ступенчатые разрезы.

При разработке разреза здания необходимо определить его основные вертикальные размеры, т.е. установить высоту этажей, подоконников, оконных проемов, перекрытий, крыши и т.д. Затем надо уточнить конструкцию следующих элементов: фундаментов, перекрытий и сопряжений их с наружными и внутренними стенами, полов, карнизного узла, лестницы и т.д.

Отметку чистого пола первого этажа принимают равной 0,00; отметки уровня земли, подошвы фундамента, пола подвала и другие ниже этого нулевого уровня указывают с отрицательным знаком. Превышение уровня пола 1 этажа над отметкой тротуара или отмостки принимают для зданий без подвалов в зависимости от функции и природно-климатических условий (в первую очередь, величины осадков, особенно снега) от 150 до 1000 мм и более.

Глубина заложения подошвы фундамента принимается в зависимости от несущей способности грунта и глубины его промерзания для соответствующей климатической зоны, от конструктивного решения цокольной или подвальной части здания и условий их эксплуатации. Глубина заложения подошвы фундамента наружных стен должна быть не менее чем расчетная глубина промерзания грунта в соответствии с заданным географическим пунктом строительства.

Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грунта, и в двухэтажных зданиях ее обычно назначают не менее 0,500 от уровня земли.

В зданиях без подвалов очень важно правильно разместить (и показать на чертеже) горизонтальную гидроизоляцию стен.

Наружные и внутренние стены изображаются с деталями: устройством цоколя, перемычек проемов и их обрамлений, опиранием конструкций перекрытия, карнизным узлом или парапетом, другими элементами, а также многослойностью самой стены (внутренний несущий слой, теплоизоляция, облицовка). Превышение стен над верхом чердачного перекрытия следует принимать равным 0,400…0,500 мм. Это необходимо для осмотра и ремонта частей стропильной системы, расположенных у карниза.

Перекрытия (междуэтажные, чердачные, цокольные) могут быть показаны в поперечном или продольном сечении в зависимости от принятого конструктивного решения. Необходимо показать также опирание на стены железобетонных плит или настилов (сплошного сечения или пустотных), железобетонных балок с заполнением межбалочного пространства деревянными щитовыми накатами легкобетонными камнями-вкладышами. Толщину перекрытий принимают с учетом несущей конструкции, теплоизоляции и конструкции пола. Толщину утеплителя в чердачном и цокольном перекрытиях можно принять ориентировочно в зависимости от материала и климатического района строительства на основании аналогичных решений.

Теплотехнический расчет ограждающих конструкций выполняется на основании:

· СНиП 23-02-2003 (СП 50.13330.2012). "Тепловая защита зданий". Актуализированная редакция от 2012 года;

· СНиП 23-01-99* (СП 131.13330.2012). "Строительная климатология". Актуализированная редакция от 2012 года;

· СП 23-101-2004. "Проектирование тепловой защиты зданий";

ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года). "Здания жилые и общественные. Параметры микроклимата в помещениях";

Толщина утеплителя определяется в результате проведения теплотехнического расчета наружных стен здания.

Теплотехнический расчет наружных стен здания, выполняемый в рамках курсового проектирования, производится исходя из обеспечения минимальных теплопотерь тепла в зимнее время в соответствии с СП 50.13330

Приложение 5

Шаблон выполнения основных разделов пояснительной записки

Введение

В курсовом проекте рассмотрен двухэтажный кирпичный жилой дом с холодным чердаком (мансардой) и подвалом (вентилируемым подпольем) для возведения в г. ___. Настоящий курсовой проект разработан с учетом требований ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года). "Здания жилые и общественные. Параметры микроклимата в помещениях"; СП 55.13330.2011 «Дома жилые одноквартирные», СНиП 23-01-99* (СП 131.13330.2012). "Строительная климатология"; СП 23-101-2004. "Проектирование тепловой защиты зданий" СП 50.13330.2012 «Тепловая защита зданий»

1. Исходные данные для проектирования

1.1. Климатические условия строительства

Район строительства – г.         ; Продолжительность отопительного периода со среднесуточной температурой менее 80С –         ; Средняя температура отопительного периода со среднесуточной температурой менее 80С_____ ; 84

Температура наиболее холодной пятидневки с обеспеченностью 0,92 –        ;

1.2. Инженерно-геологические условия строительства

Грунты основания –          ; Глубина промерзания грунта основания –         ;

1.3  Технико-экономические показатели объекта строительства

Общий объем строения Высота этажа

Площадь общая …

2. Архитектурно-планировочные решения

2.1. Генеральный план

Включает…..для обеспечения……

2.2. Объемно-планировочные решения с обеспечением доступности маломобильных групп населения

Запроектированное здание рассчитано на проживание ___семей, численностью до   человек. Здание имеет в плане        форму с габаритными размерами в крайних осях                  х                м, его общая высота составляет   м. Здание имеет подвальный этаж (техническое подполье), два надземных этажа и чердак (первый и мансардный этаж). Высота этажей (первого этажа) составляет                  м. Высота подвала (вентилируемого подполья)                                   м. Высота чердака (мансардного этажа)              м. Здание имеет два (три) входа. На первом этаже здания располагаются следующие помещения            . На втором (мансардном) этаже здания располагаются следующие помещения     . В подвальном этаже здания располагаются следующие помещения      . Здание выполнено в следующей конструктивной схемой - несущими и самонесущими стенами из кирпича и перекрытиями по деревянным балкам. Пространственная жесткость здания обеспечивается за счет             . Фундаменты - ленточные (свайные) из монолитного железобетона. 85 Для ленточных фундаментов: Глубина заложения фундаментов составляет                 м, а под верандой (крыльцом и т.п.) ___м. Ширина подошвы фундаментов под несущими и самонесущими стенами здания составляет            м. Для свайных фундаментов: Поперечное сечение ростверка составляет    х     м. Сваи фундамента имеют диаметр     см.

Перекрытия Междуэтажные (и чердачные) перекрытия здания выполнены по деревянным балкам. Пролет балок составляет от    до    м. Сечение балок составляет  м. Междуэтажное перекрытие состоит из следующих конструктивных слоев  . Чердачное перекрытие состоит из следующих конструктивных слоев   . Цокольное перекрытие здания выполнено из монолитного железобетона толщиной 200 мм. Цокольное перекрытие состоит из следующих конструктивных слоев   . Крыша – двухскатная (вальмовая и пр.) Покрытие здания решено за счет использования стопил сечением    х   см, диагональных стропил __х    см,  мауэралата  сечением    х    см,  конькового  бруса  сечением __х   см и пр. Пространственная жесткость покрытия обеспечивается за счет __. Кровля – холодная (утепленная). Конструкция кровли состоит из   . Перегородки выполнены из гипсокартонных листов по металлическому каркасу и имеют следующую конструкцию   . 86 Оконные блоки – из ПВХ профиля шириной 70 мм с заполнением из двухкамерных стеклопактов с низкоэмиссионным стеклом. Размеры оконных блоков  х  м. Наружные двери – металлические утепленные. Размеры наружных дверей  х м. Внутренние двери – деревянные. Размеры внутренних дверей  х м. В здании имеется деревянная лестница, соединяющая подвальный этаж и два надземных этажа. Внутриквартирная лестница – деревянная по косоруам (тетиве). Сечение косоура (тетивы)  х мм. Ширина проступи    мм. Высота подступенка   мм. Доступность маломобильных групп населения                                         обеспечена  Пожаробезопасность обеспечена ___

2.3. Архитектурно-художественные решения

Фасад выполнен в стиле                    с использованием                   строительных и отделочных материалов.

3. Расчетно-конструктивные решения

3.1  Расчет нагрузки фундамента

3.2. Теплотехнический расчет ограждающих конструкций с определением толщины утеплителя (см. п. А, Б, В, Г стр 14-20)

Теплотехнический расчет наружных стен здания . Теплотехнический расчет цокольного перекрытия. Теплотехнический расчет чердачного перекрытия (при наличии). Теплотехнический расчет кровли мансарды (при наличии.). Упрощенный расчет междуэтажного перекрытия на звукоизоляцию

3.3 Конструктивный расчет лестницы

Заключение

Энергетический паспорт проекта (Приложение Д (справочное) СНиП 23-02-2003 (СП 50.13330.2012 «Тепловая защита зданий»)

5. Список литературы.
