МПУ, строительство (дипломная работа)
| 28.04.2026, 10:49 | |

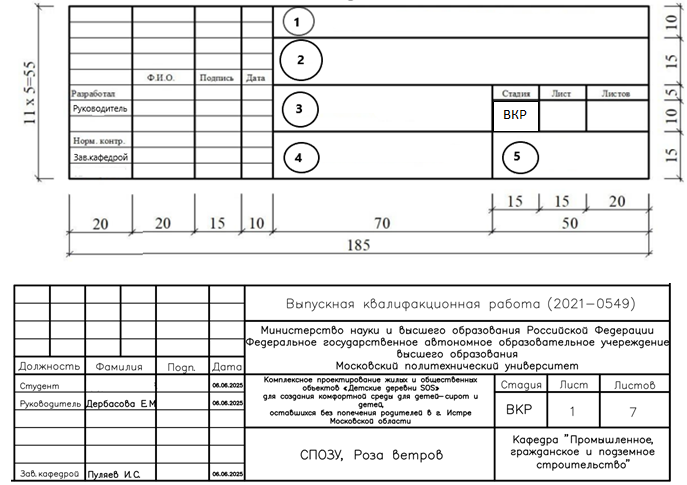

Объем пояснительной записки, не считая приложений и списка использованных источников должен составлять, как правило: 50-60 страниц (без приложений). Графический материал состоит из 8-15 листов чертежей формата А-1 (590х840 мм). В отдельных случаях, при углубленной проработке архитектурно-строительного или расчетноконструктивного раздела какого-либо объекта и связанным с этим увеличением объема, допускается увеличение числа страниц пояснительной записки до 150 страниц. Выбор темы ВКР и ее утверждение. Задание на выполнение ВКР Обучающимся предоставляется право самостоятельного выбора конкретной темы ВКР на основе утвержденной примерной тематики. Тему рекомендуется выбирать исходя из интереса к проблеме градостроительства, возможности получения фактических данных от подрядчика строительства объектов, а также наличия специальных источников. Целесообразен мониторинг периодических изданий (журналов, газет), с целью поиска статей, статистического и другого информационного материала по выбранной теме изучая новейшие технологии в строительстве. Тема выпускной квалификационной работы может быть направлена на возведение, реконструкцию, реставрацию и эксплуатацию гражданских и промышленных зданий и сооружений. Комплексная работа может разрабатываться несколькими обучающимся, каждый из которых разрабатывает отдельный раздел работы. При выборе темы обучающегося руководствуются утвержденной тематикой ВКР по профилю «Промышленное и гражданское строительство». Обучающийся может предложить свою формулировку темы работы, если она соответствует требованиям профиля, по которому он обучался. Эта формулировка предварительно согласуется с потенциальным руководителем ВКР и заведующим кафедрой. Работа состоит из пяти разделов: 1. Архитектурно-строительный раздел. 2. Расчетно-конструктивный раздел. 3. Организационно-технологический раздел. 4. Технико-экономический раздел. 5. Охрана труда и техника безопасности. Перечисленные разделы выполняются в указанной последовательности и решаются во взаимной связи, комплексно, как единое целое, на основе задания на ВКР и действующих нормативных материалов. Состав пояснительной записки Пояснительная записка к ВКР включает в себя: - Титульный лист. - Задание на ВКР. - ОГЛАВЛЕНИЕ - Аннотация (на русском и английском языках). - ВВЕДЕНИЕ (актуальность, обоснование работы). - Архитектурно-строительный раздел. - Расчётно-конструктивный раздел. - Организационно-технологический раздел. - Технико-экономический раздел. - Охрана труда и техника безопасности. - Заключение (включает выводы, предложения и рекомендации). - БИБЛИОГРАФИЧЕКИЙ СПИСОК - Приложения. Содержание Содержание включает введение, наименование всех разделов, параграфов, заключение, список использованных источников и приложения с указанием номеров страниц, с которых начинаются эти элементы выпускной которые разбиваются на подразделы (параграфы, как правило, по три параграфа в каждой главе). Введение Во введении должна содержаться краткая оценка современного состояния рассматриваемой квалификационной работы. Как правило, в оглавлении выделяют пять разделов, проблемы, обосновываться актуальность выбранной темы, цель и задачи работы, объект и предмет исследования, теоретико-методологические основы работы, приводится практическая значимость работы в области градостроительства. Введение должно быть кратким (2-3 страницы). Первый раздел работы Архитектурно-строительный раздел: Для ВКР, выполняемых на темы, связанные с возведением зданий Графическая часть: Лист 1. Фасад здания или сооружения, типовой план этажа, схема планировочной организации земельного участка (СПОЗУ). Лист 2. Разрез по лестничной клетке, планы фундаментов, покрытий, перекрытий, кровли, архитектурно-конструктивные узлы. Пояснительная записка: 1.1. Описание района строительства. 1.2. Схема планировочной организации земельного участка (СПОЗУ). 1.3. Описание объемно-планировочного решения объекта проектирования. 1.4. Описание конструктивного решения объекта проектирования. 1.5. Теплотехнический расчет ограждающих конструкций. 1.6. Основные решения по инженерным коммуникациям. Для ВКР, выполняемых на темы, связанные с реконструкцией зданий: Графическая часть: Лист 1. Схема планировочной организации земельного участка, фасады здания, планы этажа до и после реконструкции. Лист 2. В зависимости от задания и масштабов реконструкции на чертеже представляют: разрез по лестничной клетке, планы фундаментов, покрытий, перекрытий, кровли, архитектурно-конструктивные узлы. Пояснительная записка: 1.1. Описание района строительства. 1.2. Описание объемно-планировочного решения объекта реконструкции. 1.3. Описание конструктивного решения объекта реконструкции. 1.4. Описание и обоснование принятых решений по реконструкции. Архитектурно-строительный раздел ВКР разрабатывается на основании исходных данных и принятых объемно-планировочных решений, назначения и площадей отдельных помещений, требований к материалам несущих конструкций. При этом учитываются требования к объектам строительства и те внесенные дипломником усовершенствования объемно-планировочных решений, конструкций и материалов элементов, которые позволят повысить технологичность проектных решений и снизить массу проектируемого объекта. Этот раздел состоит из комплекта чертежей и пояснительной записки. Чертежи разрабатывают с учетом возможности последующего определения по ним нагрузок для расчета основных несущих конструкций, проектирования технологии и организации производства работ по возведению здания и определения сметной стоимости строительства. В состав графической части входят: - схема планировочной организации земельного участка с указанием направления частей света и изображением розы ветров; - фасады; - планы основных этажей; - разрезы; - конструкции стеновых ограждений и их теплотехнический расчет; - детали архитектурно-конструктивных узлов (по согласованию с руководителем). Схема планировочной организации земельного участка здания должна включать застройку жилого квартала (если таковая имеется). Выполняется в масштабе 1:500 – 1:1000 – 1:2000. На схеме должны быть указаны проектируемые, сохраняемые и реконструируемые объекты, дороги, пути механизированного транспорта, инженерные сети, благоустройство участка, включая озеленение. Планы основных этажей выполняют в масштабе 1:50 – 1:100 – 1:200 в виде горизонтального разреза на уровне оконных проемов. При многоярусном расположении окон в пределах этажа на плане наносятся оконные проемы нижнего яруса. Для многоэтажных зданий вычерчиваются только два поэтажных плана по согласованию с руководителем. В симметричных зданиях рекомендуется совмещать на одном чертеже планы двух этажей, соединяя их по оси симметрии. На плане должны быть указаны: - разбивочные оси здания или сооружения; - отметки уровней чистых полов (при расположении полов на одном уровне их отметки не проставляются); - толщина стен и перегородок, их привязка к разбивочным осям или к поверхности ближайшей конструкции; - размеры и привязка проемов и отверстий в стенах и перегородках; для проемов с четвертями размеры показывают по наружной стороне стены; - оси рельсовых путей и монорельсов и их привязка к разбивочным осям; - уклоны пола; - размеры и привязка каналов, лотков и трапов, устраиваемых в конструкции пола; - типы проемов ворот и дверей, марки перемычек и фрамуг; - наименования помещений или технологических участков с указанием категории производств по взрывной и пожарной опасности; экспликацию помещений (можно отразить в пояснительной записке). Разрезы (продольные и поперечные) вычерчиваются в масштабе 1:20 – 1:50, выполняются по проемам окон, дверей и ворот. По участкам, особенности которых не выявлены в основных разрезах, делаются местные (дополнительные) разрезы. На разрезах должны быть показаны: - разбивочные оси: - расстояния между разбивочными осями и привязка наружных стен к крайним разбивочным осям; - отметки уровня земли, чистого пола и площадок: - отметка низа несущих конструкций покрытия одноэтажных зданий и низа настила (плиты) покрытия верхних этажей многоэтажных зданий; - размеры проемов и отверстий в стенах и перегородках; для проемов с четвертями размеры показываются по наружной стороне стены; - отметки верха стен, верха карнизов, уступов стен, подошвы заделываемых в стенах элементов конструкций, головки рельсов, крановых путей и т. п. На разрезах проставляются маркировки сборных, многоярусно расположенных перемычек, элементов лестниц, опирающихся непосредственно на кладку стен и парапетных плит. На разрезах зданий без подвалов показываются только фундаментные балки или верх ленточных фундаментов. Пол на грунте изображается одной сплошной линией, независимо от числа слоев. Конструкцию покрытия указывают в выносной надписи, как для многослойной конструкции. Из видимых элементов на разрезах показываются только находящиеся непосредственно за плоскостью разреза колонны, фермы, балки, подъемно-транспортное оборудование, открытые лестницы и площадки. По согласованию с руководителем разрабатываются 3–4 архитектурно-конструктивных узла, наиболее характерных, в масштабе 1:10, привязанных к осям здания. Фасады здания выполняются в масштабе 1:100 – 1:200 (при большой протяженности допускается 1:400) с указанием: - разбивочных осей, проходящих в характерных местах фасадов (крайние, у деформационных швов, в местах уступов в плане и перепадов высот здания, у одной из сторон каждого проема ворот и т.п.); - отметок уровня земли, верха стен, верха и низа проемов и расположенных на разных уровнях элементов фасада; Пояснительная записка содержит: - данные о строительной площадке, геологических, гидрогеологических и климатических условиях; - описание схемы планировочной организации земельного участка объекта; - общее описание здания (его назначение, экспликацию помещений, технико-экономические требования к проектируемому объекту); - краткое описание и обоснование выбранных конструкций, фундаментов, стен, перекрытий, пола, кровли и других элементов (особо отмечаются изменения, внесенные дипломником в существующие проекты – применение эффективных материалов и прогрессивных конструкций, мероприятия, направленные на снижение массы конструкций и стоимости строительства и т. д.); - теплотехнический расчет стен, кровли и других элементов; расчет на теплопроводность, паропроницаемость, звукопроводимость (по заданию руководителя), светотехнический расчет (в промышленных зданиях по заданию руководителя); - основные положения по выбору системы отопления, вентиляции, водоснабжения, канализации, газоснабжения, средств пожаротушения; - схемы и таблицы, поясняющие принятые в проекте решения; - архитектурно-планировочные показатели объекта: площадь застройки, полезная площадь, строительный объем и т.п. Состав чертежей и пояснительной записки архитектурно-строительного раздела определяется совместно с руководителем работы. Второй раздел работы Расчётно-конструктивный раздел: Графическая часть: Лист 3. Конструктивные чертежи (опалубочный чертеж конструкции, сетки, каркасы, спецификация) - по заданию руководителя. Пояснительная записка: 1. Описание конструктивного решения здания. 2. Сбор основных нагрузок, действующих на объект. 3. На основе результатов анализа и сбора нагрузок на объект (если необходимо, то и как единой пространственной системы) производится расчёт наиболее ответственных, нетиповых элементов или конструкций, выбираемых на основе сравнения вариантов или проведённых исследований. При выполнении расчётов надо широко использовать программные комплексы с обязательным приведением в пояснительной записке. Все расчёты, приводимые в пояснительной записке, должны быть изложены кратко, без промежуточных вычислительных операций, с использованием графической и табличной форм представления результатов. Конструкция назначается в задании на ВКР, для работ, связанных с реконструкцией, рекомендуется выполнять расчет элемента, претерпевшего изменения в процессе реконструкции. По согласованию с руководителем могут быть приняты следующие конструкции и элементы зданий или сооружений: многопролетные и многоэтажные рамы, фундаменты крупных сооружений, предварительно напряженные балки, подкрановые балки, фермы покрытий больших пролетов, арочные конструкции, покрытия из оболочек различного типа, эстакады, силосные склады, мачты и башенные конструкции, дымовые трубы, резервуары, подземные коммуникации объектов гражданской обороны и т.п. При проектировании достаточно сложных конструкций допускается применение упрощенных статических расчетов, приближенных методов расчета, готовых расчетных формул для рамных конструкций, расчетных формул из справочной литературы. Автор проекта должен обосновать метод расчета (например, метод сил, перемещений, смещений). Для каждой рассчитанной конструкции определяются технические показатели: материалоемкость, объем и масса конструкции, основные технические характеристики примененных материалов и пр. В некоторых случаях при проектировании сложных конструкций по указанию руководителя может быть выполнен расчет конструкции на монтажные нагрузки. В графической части показываются: монтажные схемы сборных элементов, опалубка, схемы армирования со спецификацией узлы, детали и стыки, закладные части в масштабе 1:25 – 1:50 – 1:100. Разработка всех конструируемых элементов проектируемого здания осуществляется на стадии рабочих чертежей. Третий раздел работы Организационно-технологический раздел: Организационной технологический раздел включает следующие элементы: Графическая часть: Лист 4. Технологическая карта (возведении основных несущих конструкций здания или сооружения, в том числе стеновых ограждающих конструкций; бетонирование монолитных перекрытий; устройству свайных фундаментов; выбору монтажных кранов; выбору метода зимнего бетонирования или других строительных технологий - по заданию руководителя). Лист 5. Строительный генеральный план. Лист 6. Календарный план и график движения рабочей силы. Пояснительная записка: 1. Общие сведения о возводимом объекте. 2. Подбор технологических комплектов машин и расчет их требуемых параметров. 3. Описание технологической карты на заданный вид работы. 4. Строительный генеральный план. 5. Расчет потребности в основных строительных материалах, изделиях и конструкциях. 6. Расчет потребности в основных машинах и механизмх (по заданию руководителя). 7. Расчет данных для проектирования стройгенплана. 8. Расчет параметров календарного плана (сетевого графика). Организационно-технологический раздел строительного производства состоит из 2-3 листов чертежей и соответствующего раздела расчетно-пояснительной записки. Обучающийся разрабатывают одну технологическую карту (комплексные технологические процессы) на стадии рабочего проектирования с учетом реальных условий строительства объекта (объемов работ, трудозатрат, зимних условий и т. п.), календарный план в виде линейного графика, стройгенплан на период возведения здания. Проектирование процессов необходимо осуществлять с одновременной поэтапной разработкой графиков в соответствии со сроками, указанными в задании. При этом необходимо учитывать зимние условия производства работ, производство работ в условиях сухого жаркого климата и т. д. Как правило, в качестве основного разрабатывают процесс возведения наиболее ответственных и важных в производственном отношении конструкций или процесс выполнения наиболее важных специфических работ. Например, монтаж несущих и ограждающих конструкций зданий и сооружений, бетонирование подземных и надземных конструкций, погружение опускных колодцев и т. п. Остальные разрабатываемые строительные процессы также связаны с возведением зданий или сооружений. Ими могут 6ыть земляные работы, устройство свайных фундаментов, устройство шпунтового ограждения, выполнение стены в грунте, намыв территории, работы по возведению подземной части здания или сооружения в целом, кирпичной кладке стен, устройству пола и навесных фасадов, отделочные, кровельные работы и пр. Возведение отдельных зданий или комплексов состоит из подготовительного, основного и заключительного периодов. Основное содержание раздела и графической части определяется по согласованию с руководителем ВКР. Четвёртый раздел работы Технико-экономический раздел может включать следующие элементы: Пояснительная записка: 1. Локальная смета (по заданию руководителя) 2. Сводный сметный расчет (по заданию руководителя) 3. Технико-экономические показатели по проекту: - локальные и объектные сметы, при необходимости, по указанию руководителя по экономической части; - сводного сметного расчета строительства объекта или комплекса; - технико-экономическую оценку проекта (расчет технико-экономических показателей проекта, сравнение их с эталонными и выводы об эффективности разработанного проекта, технико-экономическое обоснование выбора эталона). Технико-экономическая оценка вариантов архитектурно-строительных, конструктивных и организационно-технологических решений выполняется параллельно с разработкой основных материалов по данной части ВКР. К составлению смет следует приступать только после выполнения производственной части ВКР. Заключительным этапом оформления экономической части является расчет технико-экономических показателей проекта, и оценка его эффективности в целом. В подготовительный период строительства выполняются работы по освоению территории строительной площадки, устройству опорной геодезической сети, наружных сетей и подземных коммуникаций; возводятся постоянные и временные здания и дороги, используемые при строительстве. Устанавливают инвентарные здания, строительное оборудование, доставляют инвентарь, строительные материалы и конструкции для возведения подземной части здания, производят разбивку здания и закрепление осей. Основной период строительства объединяет все виды работ по возведению здания в целом и при этом подразделяется на работы по возведению подземной части здания и надземной. Возведение подземной части включает работы по снятию растительного слоя, планировке, отрывке траншей или котлованов под фундаменты, транспортирование лишнего грунта, зачистке дна траншей или котлованов, устройству песчаной или бетонной подготовки под фундаменты и их установке или устройству, обратной засыпке пазух фундаментов и подземной части с послойным уплотнением грунта, а также работы по организации водоотлива или водопонижения. Также могут выполняться работы по планировке и уплотнению грунта в пролетах здания, устройству сборной или монолитной подготовки под полы, используемой в качестве дороги при монтаже надземных конструкций и т. д. Все виды работ по возведению подземной части здания объединяют в комплексы, каждый из которых выполняется специализированным потоком. В состав каждого комплекса включают только те работы, которые могут выполняться одновременно на захватке. Возведение надземной части здания выполняется после полного окончания работ по устройству подземной части здания на каждой захватке или группе захваток и составляет отдельные технологические этапы (монтаж каркаса и ограждающих конструкций здания из сборных элементов, монолитного железобетона, крупных панелей и т. д., устройство кровли, сантехнические и электротехнические работы, благоустройство территории и прочие неучтенные работы, достигающие 30 % всего объема работ по возведению здания) в зависимости от последовательности и особенностей их выполнения. Процессы монтажа технологического оборудования выполняются в несколько этапов, которые группируются по периодам и этапам возведения здания. После отделки здания проектируется заключительный период строительства, включающий доводку и наладку инженерного и технологического оборудования, и другие работы, связанные со сдачей объекта в эксплуатацию. Проектирование вариантов механизации строительно-монтажных работ выполняют для одного-двух ведущих комплексных процессов, таких как отрывка котлованов под фундаменты, устройство фундаментов, монтаж сборного каркаса здания, возведение здания из сборно-монолитного железобетона, устройство кровли, устройство полов, отделочные работы и др. Разработку вариантов механизации строительно-монтажных работ производят для двух-трех способов комплексно-механизированных процессов. При этом определяют технологическую последовательность производства работ для каждого способа, для чего разбивают здание на захватки и назначают строительно-монтажные потоки. В каждом потоке могут быть использованы различные по своим техническим характеристикам и количеству машины. Сравнение вариантов заключается в выборе комплекта машин, оптимального по технико-экономическим параметрам. В качестве исходных данных вариантов для сравнения предварительно назначают два-три комплекта машин. Например, для монтажа сборного железобетонного каркаса одноэтажного промышленного здания: для первого варианта – гусенично-стреловые краны во всех трех потоках; для второго – гусенично-стреловые краны в первом и третьем потоках и пневмоколесный кран на втором потоке; для третьего варианта – пневмоколесные краны для первого и второго потоков и гусенично-стреловой кран для третьего потока. Для монтажа каркаса многоэтажного промышленного здания предварительно можно выбрать: для первого варианта – одностороннее расположение башенных передвижных кранов; для второго – одностороннее расположение башенных приставных кранов; для третьего – двустороннее расположение башенных передвижных и приставных кранов. Количество кранов в каждом варианте может быть различным. Выбор крана и его марки для каждого варианта производят по техническим параметрам в зависимости от конструктивной схемы здания или сооружения и массы монтируемых элементов грузоподъемности, вылета крюка, высоте подъема крюка и длине стрелы. Вариантное проектирование строительно-монтажных работ в виде расчетов, схем, таблиц приводят в пояснительной записке. Схемы расстановки кранов и принятые комплекты машин по сравниваемым вариантам, а также основные технико-экономические показатели (продолжительность строительно-монтажных работ, состав звена, комплект вспомогательного оборудования, размеры захваток, их себестоимость, приведенные затраты, экономическую эффективность и др.) приводят в графической части проекта (один лист). С целью планирования последовательности и сроков выполнения работ при строительстве объекта разрабатывают календарный линейный график, сетевой график или циклограмму. Календарный график регламентирует развитие строительного производства во времени и в пространстве на основе рассчитанных объемов строительно-монтажных работ и принятых организационно-технологических решений. График отражает последовательность и сроки выполнения общестроительных, монтажных и специальных работ при строительстве здания или сооружения. При построении графика осуществляют взаимную увязку сроков выполнения отдельных видов строительных работ, учитывают состав звеньев или бригад, основных машин и оборудования, специфические условия труда. Исходными материалами для составления календарного плана производства работ по объекту служат принятые методы производства работ по всем комплексным и специализированным процессам, расчеты затрат труда в человеко-днях, а также сроки строительства (нормативные, расчетные, директивные). Расчеты затрат труда выполняются в табличном виде на основании норм времени из нормативных документов. Составление календарного плана производства работ в целом по объекту в значительной степени упрощается при наличии уже выполненных календарных графиков производства работ при разработке отдельных ведущих процессов. В результате оптимизации календарного графика должен быть получен оптимальный срок и определены рациональные составы бригад. Срок строительства указывается в задании ВКР либо принимается нормативным в соответствии с нормами соответствующего СП. При возведении объектов со сложным технологическим оборудованием, монтаж которого целесообразно производить одновременно с монтажом строительных конструкций (так называемый совмещенный метод монтажа), необходимо разрабатывать совмещенный календарный план производства работ на объекте. График движения рабочих составляется на основании календарного плана производства работ. По характеру графика можно судить о правильности принятого решения по организации строительства. Необходимо произвести выбор типа поточной организации работ (с непрерывным использованием ресурсов, с непрерывным использованием фронтов или методом критического пути). Наибольшая равномерность в потоке движения рабочих достигается при рациональном применении поточного метода производства работ, и характеризуется коэффициентом неравномерности использования рабочих (К1=Nср/Nобщ=0,6–0,85) и коэффициентом неравномерности использования ресурсов во времени (К2=Тср/Тобщ=0,5–0,8). График поступления на объект строительных конструкций, деталей и основных материалов составляется на основании календарного плана производства работ с учетом принятых норм запасов на строительной площадке и методов производства работ (на стадиях нулевого цикла и монтажа надземной части). Проектирование графика поступления материалов на строительную площадку тесно связано с расчетом площадей складов и размещением их на строительном генеральном плане, поэтому эти вопросы необходимо решать параллельно. Поставки конструкций и основных материалов могут быть представлены в виде комплектовочных ведомостей или монтажно-транспортных схем, графиков. Пояснительная записка к календарному плану производства работ должна содержать краткое обоснование принятой технологии производства работ, очередности их выполнения с указанием схем разбивки объекта на фронты (захватки), целесообразности совмещения процессов. Также в записке должен быть составлен перечень бригад исполнителей с указанием количества человек и продолжительности их работы на объекте, расчет трудозатрат в табличном виде. Сетевой график наиболее эффективен при регламентации развития всего комплекса работ на строительстве объекта, включая подготовительные, специальные, неучтенные работы, монтаж технологического оборудования, благоустройство территории строительной площадки, пусконаладочные работы. При разработке календарного плана отдельные виды работ объединяют в комплексы. В комплекс входят работы, выполняемые одной комплексной бригадой (например, монтаж железобетонных конструкций со сваркой, заделкой стыков, малярные работы, кровельные и т. п.). Исходные данные предварительно заносят в карточку-определитель работ. В случае разработки сетевого графика оптимизацию производят методом сокращения продолжительности критического пути до величины, равной или меньшей требованию СНиП. Сокращения продолжительности критического пути достигают за счет изменения количества рабочих и машин, в первую очередь в работах, лежащих на критическом пути. Для этого изменяют число смен работы в сутки, организуют параллельное выполнение работ, пересматривают технологическую последовательность выполнения работ, используют более индустриальные конструкции и т. д. По окончании оптимизации сетевого графика при принятой продолжительности выполнения работ и выбранному оптимальному критическому пути производят привязку графика к календарю и оптимизацию по использованию количества рабочих и строительных машин. При этом следует стремиться, чтобы бригады рабочих и обслуживающие их строительные машины работали равномерно без перерывов. Работы, не лежащие на критическом пути, следует выполнять минимальным количеством рабочих, т. е. с максимальной продолжительностью выполнения этих работ в пределах имеющихся резервов времени. Разработка строительного генерального плана отдельного объекта заключается в проектировании строительного хозяйства и размещении его на строительной площадке на определенный период строительства (нулевой цикл, монтаж строительных конструкций, ведение бетонных или кровельных работ). В дипломном проекте стройгенплан разрабатывается обычно на период возведения надземной части здания или нулевого цикла. Исходными данными для разработки стройгенплана ВКР являются: генеральный план участка, решения по выбору методов производства работ и календарный план строительства объекта. В графической части должны быть показаны: - забор и временные ограждения с воротами для проезда транспорта, информационные щиты; - дороги в пределах рабочей зоны данного объекта с учетом пожарных проездов с направлениями движения; постоянные и временные подъездные дороги, используемые для строительства; - площадки укрупнительной сборки; - расположение строительных машин, оборудования и транспортных средств; - пути движения монтажных кранов или землеройных машин; - приобъектные склады материалов, деталей и сборных конструкций; - схемы сетей временного водо-, электро, - пароснабжения (с учетом пожаротушения), расположение прожекторных установок; схемы постоянных сетей, используемых в процессе строительства; - подсобные производства, обслуживающие данный объект (арматурные участки, площадки сборки опалубки); - временные или инвентарные здания и сооружения, включая посты охраны, мойки колес автотранспорта; - постоянные здания и сооружения, используемые для нужд строительства; - опасные зоны возможного падения грузов. При компоновке стройгенплана следует обратить внимание на некоторые важные требования: - размещать все временные объекты на местах, где не будут сооружаться постоянные объекты; - обеспечивать минимальное расстояние внутриплощадочного транспорта; - размещать временные объекты в соответствии с нормами проектирования, охраны труда, правилами пожарной безопасности и санитарных норм. При разработке стройгенплана необходимо наиболее полно использовать для строительства постоянные дороги и сети или проектируемые на объекте постоянные дороги без устройства чистого покрытия. Временные дороги следует проектировать, если невозможно использовать постоянные. Перечень материалов и изделий принимается из ведомости потребности материалов. На основании расчета составляется спецификация складов. В пояснительной записке приводятся все расчеты по названным показателям и расчеты потребности во временном энерго- и водоснабжении, а также численности персонала строительства и площади бытовых помещений. В записке также дают обоснование принятого количества потоков и последовательности возведения зданий и сооружений; краткое описание и обоснование принятых методов производства основных работ в летних и зимних условиях; определяют потребности в строительных машинах и механизмах, энерго- и материально-технических ресурсах, потребности в рабочих кадрах и порядок обеспечения их жильем; приводят ведомость временных зданий и сооружений с указанием типовых проектов и ориентировочной стоимости этих сооружений. Для решения этих вопросов следует использовать укрупненные показатели сметной стоимости строительно-монтажных работ. В записке должны быть приведены: продолжительность строительства, трудоемкость и механовооруженность строительства, средняя численность рабочих. Для временных зданий и сооружений строительного генерального плана должна быть составлена ведомость, в которой указывают тип и размеры зданий, тип и ширину дорог, их протяженность, длину сетей энерго- и водоснабжения. Основное содержание раздела и графической части определяется по согласованию с руководителем ВКР. Пятый раздел Раздел охраны труда и техника безопасности: Пояснительная записка: 1. Основные мероприятия по охране труда на объекте. 2. Основные мероприятия по технике безопасности при выполнении работ. Заключение Заключение - важнейшая неотъемлемая структурная часть пояснительной записки, в которой подводится итог проведенных исследований. Приводятся основные выводы по разделам, анализ разработанных предложений, значимость работы. Общий объем раздела «Заключение» 2 - 3 страницы. В заключении должно содержаться краткое изложение основных результатов работы и их оценка, сделаны выводы по проделанной работе, даны предложения по использованию полученных результатов, включая их внедрение, а также следует указать, чем завершилась работа. Заключение может состоять только из выводов и рекомендаций (предложений). Выводы должны быть четкими, не перегруженными цифровым материалом. Выводы общего порядка, не вытекающие из результатов и содержания ВКР, не допускаются. После изложения выводов, отражающих существо работы и ее основные результаты, формируются конкретные предложения или рекомендации; предложения должны быть конкретными и адресными. Список использованных источников Библиографический список представляет собой оформленный в соответствии с установленными правилами перечень используемых в процессе исследования избранной темы. (Приложение 5). Сведения о книгах (монографии, учебники, справочники и т.п.) должны включать: фамилию и инициалы автора (авторов), название книги, город, издательство, год издания, количество страниц. При наличии трех и более авторов допускается указывать фамилию и инициалы только первого из них и слова «и др.». Наименование места издания необходимо приводить полностью в именительном падеже, допускается сокращение названия только двух городов - Москва (М) и Санкт-Петербург (СПб). Сведения о статье из периодического издания должны включать: фамилию и инициалы автора, заглавие статьи, наименование издания (журнала), наименование серии, год выпуска, том, номер издания (журнала), страницы, на которых помещена статья. Сведения об отчете о НИР должны включать: заглавие отчета (после заглавия в скобках приводят слово «отчет»), его шифр, инвентарный номер, наименование организации, выпустившей отчет, фамилию и инициалы руководителя НИР, город и год выпуска, количество страниц отчета. Сведения о стандарте должны включать: обозначение и наименование стандарта. Список использованных источников должен включать не менее 40 наименований, в том числе литература не старше пяти лет. Приложения Приложения к выпускной квалификационной работе оформляются как ее продолжение на последующих страницах. В приложения помещают необходимый для отражения полноты исследования вспомогательный материал, который при включении в основную часть выпускной квалификационной работы загромождал бы текст. К вспомогательному материалу, включаемому в приложения, можно отнести: методики, математические доказательства, формулы и расчеты; таблицы вспомогательных цифровых данных; нормативные и финансовые документы по исследуемой проблематике; иллюстрации вспомогательного характера; акты о внедрении результатов исследований. Графическая часть ВКР Чертежи выполняются в соответствии с требованиями стандартов архитектурно-строительной документации (ГОСТ 21.501–2011, ГОСТ Р 21.1101–2013). Чертежи, выполняются на листах формата А1 (841´594 мм). Допускается применять другие форматы, оставляя постоянной короткую сторону листа (594 мм). Рабочее поле чертежа должно иметь рамку, отстоящую от кромки листа справа, сверху и снизу на 5 мм и слева на 20 мм. В правом нижнем углу рабочего поля должна размещаться основная надпись. Образец основной надписи показан на рис. 1. Рисунок 1. Образец основной надписи Руководитель ВКР ставит свою подпись в графе руководитель на всех листах. Также он ставит свою подпись в графах Норм. контр. на всех листах. Заведующий кафедрой, по которой выполняется ВКР, расписывается на всех листах ВКР. Таблицы спецификаций размещаются над основной надписью. Лист 1. Фасад (М 1:100) и схема планировочной организации земельного участка (М 1:500; 1:1000). На листе должен быть показан чертеж фасада, наиболее полно отражающий силуэтное и пластическое решение проектируемого здания или сооружения. Примерная схема расположения чертежа фасада и схемы планировочной организации земельного участка на листе А1 приведены на рис. 2. Остальные фасады даются по рекомендации руководителя ВКР.

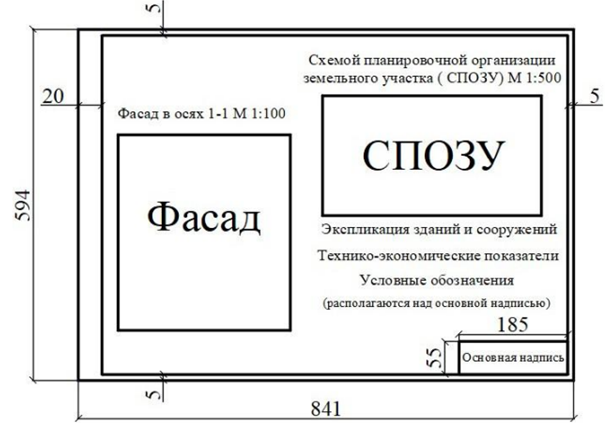

Рисунок 2. Композиция листа А1 с чертежами фасада и СПОЗУ На фасаде обязательно должны быть показаны: - крайние оси и оси деформационных швов (оси не проходят через здание, а начинаются от уровня земли; - отмостка и уровень земли жирной линией; - высотные отметки (0.000; уровень земли и самая высокая отметка здания), остальные отметки — на усмотрение руководителя. Обязательно показывают на СПОЗУ: - розу ветров в левом верхнем углу листа; - горизонтали и строительную координационную сетку (горизонтали не проводятся по твердым покрытиям и по зданиям); - размеры здания в осях; - угловые отметки здания (красные и черные); - отметку уровня чистого пола первого этажа на проекции здания; - привязку угла здания к координационной сетке; - расположенные в непосредственной близости от проектируемого здания и сооружения автомобильные и железные дороги; элементы благоустройства и озеленения. Проектируемое здание должно быть выделено более интенсивным контуром, а внутри контура — штриховкой или тонированием красным цветом. Привязка угла проектируемого здания к координационной сетке осуществляется к ближайшей оси, расположенной левее или ниже угла здания, с обозначением этой оси плюс расстояние до нее в метрах. Например, 2А + 28,5 м; 1Б + 42,5 м. Роза ветров дается для теплого и холодного периодов года. Над основной надписью располагаются: - экспликация (у рядом стоящих зданий необходимо указать этажность и назначение, например, К7Ж, т.е. каменное, семиэтажное, жилое); - условные обозначения; - технико-экономические показатели. Лист 2. Планы этажей (М 1:100) Для одноэтажного здания — один план на отметке 0.000; для двухэтажного — планы двух этажей; для многоэтажного — план первого и одного из верхних повторяющихся этажей. Пример размещения чертежей планов этажей приведен на рисунке 3.

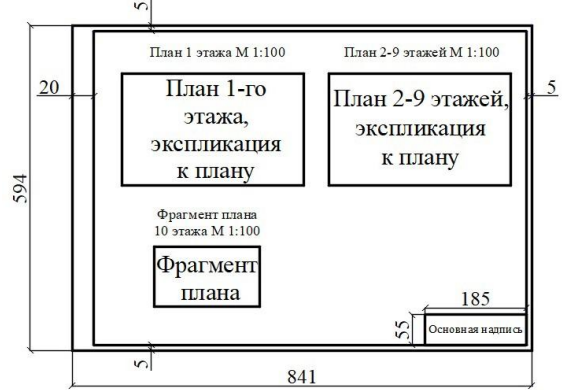

Рисунок 3. Схема размещения чертежей планов на листе формата А1 Лист 3. Разрез здания по лестничной клетке (М 1:100) и узлы (М 1:10; 1:20; 1:50) Если здание имеет сложные очертания в плане, то выполнение отдельных планов и разрезов возможно не полностью, а в виде фрагментов. Подземные этажи и фундаменты обязательно должны быть показаны на разрезах. Конструкции, попадающие в сечение, должны быть выделены жирными линиями и заштрихованы в соответствии с условными обозначениями материалов. На разрезе нужно показать состав кровельного покрытия, междуэтажного перекрытия, цокольного перекрытия, пола подвала (с использованием современных строительных материалов). На архитектурно-строительных чертежах производственного здания следует показать габариты подъемно-транспортного оборудования (технологическое оборудование и коммуникации не показывать). К разработке следует принимать узлы и детали, имеющие принципиальное значение для проектируемого здания и отражающие его конструктивные особенности. Не рекомендуется использовать простейшие, не привязанные к конкретному проектному решению типовые узлы, которые неоднократно использовались в курсовых проектах. Пример схемы размещения на листе А1 разреза и узлов приведена на рисунке 4.

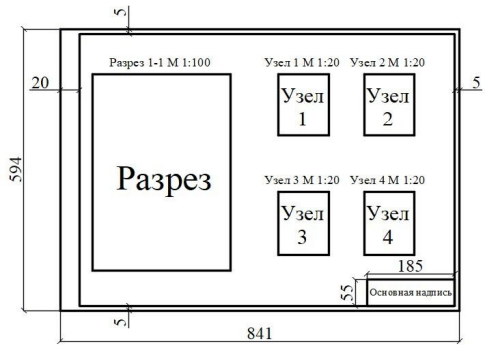

Рисунок. 4. Схема размещения разреза по лестничной клетке и узлов на листе формата А1 | |
