Содержание курсовой работы

Курсовая работа состоит из расчетно-пояснительной записки с необходимыми схемами, графиками и таблицами объемом около 30 страниц и рабочих чертежей на одном листе ватмана формата А 1.

Расчетно-пояснительная записка должна содержать:

- бланк задания на проектирование с необходимыми исходными данными;

- схему сооружения;

- таблицы сбора расчетных нагрузок и физико-механических свойств грунтов;

- введение;

- общую оценку конструктивной схемы и особенностей проектируемого здания или сооружения;

- разработку нескольких (не менее двух) вариантов фундаментов;

- экономические сравнения вариантов и выбор на их основе рационального;

- расчет оснований и фундаментов по выбранному (основному) варианту.

Рабочие чертежи должны содержать:

- поперечный разрез проектируемого сооружения, дающий представление о его конструктивных особенностях (масштаб 1:200);

- конструкции рассмотренных вариантов фундаментов, совмещенные с геологическим разрезом (масштаб 1:100);

- план (схему размещения) фундаментов с размерами и привязкой к осям (масштаб 1:100), если в качестве основного варианта принят фундамент мелкого заложения;

- если в качестве основного варианта принят свайный, то на листе вместо плана фундаментов приводится план ростверков, дополнительно план свайного поля (масштаб 1:100, 1:200);

- рабочие чертежи конструкций фундаментов с отметками, привязками к осям и размерами (масштаб 1:50);

- детали устройства осадочных швов, гидроизоляции;

- примечание о принятых материалах и их марках, подготовке под фундаменты, особенностях производства работ и др.

Прежде чем приступить к выполнению курсовой работы, студент должен детально ознакомиться с индивидуальным заданием.

Следует иметь в виду, что проектирование и устройство оснований и фундаментов являются сложной комплексной задачей, решение которой требует рассмотрения многих факторов, таких, как инженерно-геологические условия строительных площадок, физические и механические характеристики отдельных слоев грунта, данные о возводимом сооружении, о нагрузках, действующих на фундаменты и др.

УКАЗАНИЯ ПО ВЫБОРУ ЗАДАНИЯ НА КУРСОВОЙ ПРОЕКТ

ОБЩИЕ ТРЕБОВАНИЯ

Курсовая работа на тему «Проектирование фундамента» выполняется в обязательном порядке в объеме изучения дисциплины «Основания и фундаменты». Работа состоит из пояснительной записки и 2х чертежей. Пояснительная записка должна включать титульный лист с данными ВУЗа, Ф.И.О. студента, направление и профиля обучения, группы, года, названием дисциплины и самой курсовой работы.

Технико-экономическое сравнение вариантов производится студентом по желанию, с использование  или любых местных расценок и норм.

Сравнение же вариантов в работе производить только по объемам материалов – бетона фундамента (свай и ростверка) и объемов земляных работ (разработка грунта и обратная засыпка котлована или траншей). При этом объем обратной засыпки равен разнице между физическими объемами котлована и железобетонных конструкций (табл. 2.10).

Чертежи выполняются и отправляются вместе с пояснительной запиской в электронном виде.

Студенты выполняют 2 чертежа, в соответствии с Методическими указаниями. Чертежи разрабатываются любым способом, но присылаются в форматах Microsoft Office (bmp, jpg, rtf, doc, excel) или dwg (Autodesk).

Оценку жесткости сооружения производить не требуется.

При определении климатических параметров для расчета глубины промерзания, район проектирования может выбираться студентами по региону, в котором они проживают. В том случае, если в каком-либо из вариантов заданий не хватает исходных данных, студент может принять их из другого варианта, отразив это в пояснительной записке. Для возможности проверки работы преподавателем, в пояснительной записке обязательно указывается № договора.

ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ

1.1 Курсовое проектирование включает следующие этапы:

1. Оценка инженерно-геологических условий и свойств грунтов с определением расчетного сопротивления грунтов основания.

2. Оценка характера нагрузок и конструктивных особенностей здания, сооружения.

3. Разработка вариантов для наиболее нагруженного и чаще встречаемого фундамента. При разработке:

а) предложить и обосновать не менее трёх вариантов устройства оснований и фундаментов;

б) рассчитать один наиболее нагруженный и типичный фундамент здания в двух вариантах (фундамент на естественном основании и свайный фундамент). На данной стадии проектирования допускается проводить расчёты лишь на вертикальные нагрузки.

в) сравнить эти два варианта по объемам работ и выбрать основной вариант.

4. Расчет по выбранному варианту фундаментов, помеченных номерами на плане здания. На данной стадии проектирования расчёты фундаментов производятся на все виды действующих нагрузок.

5. Расчет относительных осадок (не менее двух, рядом расположенных фундаментов) и сравнение их с предельными величинами осадок по СП.

6. Краткие указания по производству работ и рекомендуемые меры по сохранению грунта в основании. Выполнение пояснительной записки и чертежа фундаментов здания.

1.2 Последовательность выполнения курсового проекта

а) По шифру принимается схема сооружения и геологические условия

б) Устанавливаются нагрузки и характеристики грунтов

в) Производится выбор типов фундаментов и анализ геологических условий

г) Производится расчет фундамента мелкого заложения:

• глубина заложения, с учетом сезонного промерзания

• расчетное сопротивление грунта основания

• размеры подошвы фундамента

• определение давления на грунт под подошвой, после уточнения размеров

• расчет основания по деформациям, по несущей способности, на прочность

• расчет арматуры

д) Производится расчет свайного фундамента:

• расчет глубины заложения ростверка

• выбор свай и определение несущей способности по материалу и по грунту

• расчет количества свай и расчет ростверка

• проверка свайного основания по 2м предельным состояниям

• определение давления по подошве фундамента

• расчет осадки

• расчет объемов работ по 2м вариантам фундамента (таблица 1.1).

При расчете объемов работ определяется геометрический объем фундамента (ростверка), общий объем всех свай.

Объем одного котлована под фундамент рассчитывается как объем усеченной пирамиды на рисунке 1.1.

Таблица 1.1

Сравнение вариантов

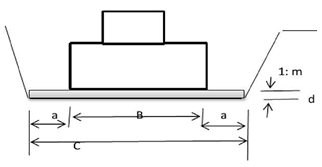

Рисунок 1.1 – Схема к расчету объема земляных работ

где В – ширина подошвы фундамента по одной оси;

В' – ширина подошвы фундамента по перпендикулярной оси;

а – минимальное расстояние до нижней бровки откоса для возможности прохода монтажников + 0,5 м;

d – толщина «подушки» (песчаная и щебеночная подготовка под фундамент, общей толщиной принять 0,3 м;

С – ширина раскрытия котлована по низу;

1:m – крутизна откоса, где m – заложение откоса (длина горизонтальной проекции на каждый метр глубины) принимается по СНиП. В курсовой можно принять для песчаных и супесчаных грунтов m=1, т.е. L= 45°, для глин и суглинков m =0,5.

ВЫБОР ВАРИАНТА ЗАДАНИЯ НА КУРСОВОЙ ПРОЕКТ

Шифр задания состоит из двух цифр, это последние цифры номера договора без слэша и года приема.

Например – например, у студента Иванова А.А. договор под номером 1110052/20. Шифр задания Иванова А.А. – 52.

Выбор варианта рассмотрим на примере студента Иванова по таблице 2.1.

Схема сооружения принимается по 1 и 2 столбцам таблицы 2.1. Первая цифре шифра у студента Иванова 5 – следовательно, схема сооружения показана на рис. 2.5 – Ремонтный цех.

Геолого-литологический разрез находим по 5 и 6 столбцам таблицы 2.1. Последняя цифра шифра студента Иванова 2, следовательно, геолого-литологический разрез он должен выбрать по рис. 2.12.

На представленных геологических разрезах цифрами обозначены номера грунтов, характеристики которых выбираются из таблицы 2.2. Цифры на геологических разрезах без скобочек соответствуют нечётной последней цифре шифра. Цифры в скобках соответствуют чётной последней цифре шифра.

Размер сооружения и нагрузки принимаются по таблице 2.3. Если последняя цифра шифра у студента Иванова 2 – чётная, следовательно, в таблице 2.3 находим Ремонтный цех и выбираем данные в строке Четный. Если последняя цифра шифра у студента нечетная, следовательно, в таблице 2.3. для соответствующего сооружения выбираем данные в строке Нечетный.

Таблица 2.1

Выбор варианта.

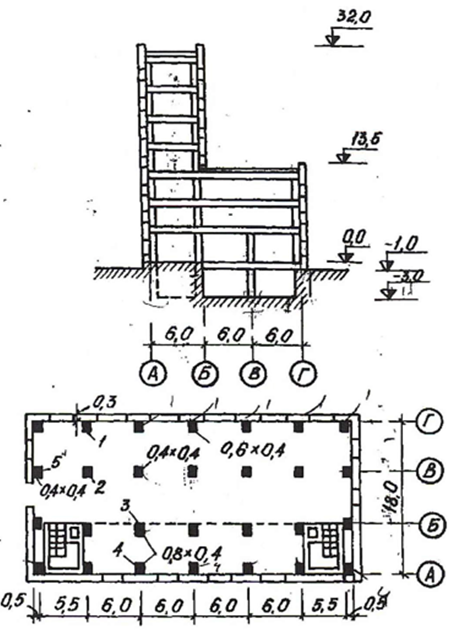

Рисунок 2.5 – Ремонтный цех. Вариант 5

.....

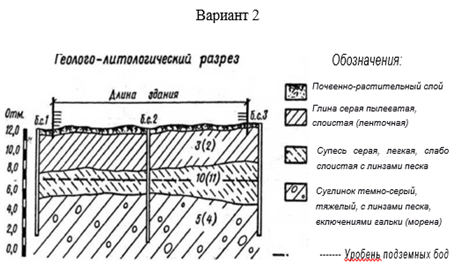

Рисунок 2.12 – Геолого-литологический разрез

.....
