Состав курсового проекта
Курсовой проект, согласно требованиям нормативных документов и учебной программе состоит из пояснительной записки и графической части в объёме двух листов формата А1 (841 × 594 мм), или на листах формата АЗ (420 × 297 мм).
В пояснительной записке должны быть представлены:
· титульный лист;
· содержание;
· введение;
· основная часть записки включает описание:
· решений генплана с технико-экономическими показателями;
· разработки архитектурно-планировочных решений;
· проработки и отделки фасадов;
· разработки конструктивных решений с пояснением принятых решений по выбору фундаментов, вертикальных несущих и ненесущих конструкций, горизонтальных несущих конструкций, характеристики заполнения оконных и дверных проемов, лестниц, несущих конструкций крыши и кровли, спецификации основных конструкций;
· теплотехнический расчет наружной стены;
· расчет глубины заложения фундамента;
· расчет лестничного марша;
· список использованной литературы.
Графическая часть включает:
· Генплан участка М1:500;
· План первого этажа М1:100 - 1:200;
· Планы подвального и мансардного этажа (при наличии) М1:100 - 1:200;
· Два фасада: главный и второй на усмотрение обучающегося (наиболее интересный) М1:50 - 1:100;
· Архитектурно-конструктивный разрез (по лестнице) М1:50 - 1:100;
· Разрез по стене конструктивный М1:20 - М1:25;
· Схему расстановки элементов фундаментов М1:100 - М1:200;
· Схему расстановки элементов перекрытия М1:100 - 1:200;
· План кровли, с обозначением водосточной системы М1:100 – 1:200;
· Схема раскладки стропил М1:100;
· Конструктивные узлы:
− поперечное сечение фундаментов под наружные стены в бесподвальной части здания или подвальной части здания с раскладкой блоков по высоте в ленточных сборных фундаментах, с указанием всех элементов (гидроизоляции, отмостки и т.п.);
− узел опирания перекрытия на наружную стену;
− узел опирания стропильных конструкций в скатных крышах и свеса кровли, или примыкание к парапету в плоских кровлях;
· Дополнительно начертить узлы опирания лестничных маршей;
· Подсчет технико-экономических показателей (ТЭП) жилого дома по СП 54.13330.2016 Здания жилые многоквартирные.
Эти расчеты должны быть приведены на одном из графических листов.
Выбор варианта
Для проектирования предлагаются жилые и общественные здания с относительно простыми объемно-планировочными решениями.
Исходными данными для проектирования являются индивидуальные задания, включающие: главный фасад здания; план 1-го этажа, план мансардного этажа, район строительства, материал стен, перекрытий, тип фундаментов, УГВ, грунты на строительной площадке (Приложение 3).
Выбор варианта заключается в выборе темы курсового проекта (Таблица 1); выборе варианта здания (Таблица 2); в выборе материалов конструкций и характеристик оснований (Таблица 3) и в выборе городе (Таблица 4).
Таблица 1
Список тем курсового проекта
|
№ Варианта по последней цифре
|
Тема курсового проекта
|
|
1
|
Проектирование элитного коттеджа из клееного бруса
|
|
2
|
Проектирование современного одноквартирного деревянного каркасного здания
|
|
3
|
Проектирование блокированного малоэтажного здания на две семьи
|
|
4
|
Проектирование малоэтажного коттеджа в английском стиле
|
|
5
|
Проектирование блокированного каменного дома на четыре семьи
|
|
6
|
Проектирование детского сада на 80 мест
|
|
7
|
Проектирование торгового центра (супермаркета)
|
|
8
|
Проектирование пансионата на 60 мест
|
|
9
|
Проектирование торгового центра (пассажа)
|
|
0
|
Проектирование предприятия общественного питания
|
Таблица 2
Выбор варианта здания
|
Последняя цифра
|
№ Варианта здания по последней цифре
|
|
1
|
1
|
|
2
|
2
|
|
3
|
3
|
|
4
|
4
|
|
5
|
5
|
|
6
|
6
|
|
7
|
7
|
|
8
|
8
|
|
9
|
9
|
|
0
|
10
|
Таблица 3
Выбор материалов конструкций и характеристик оснований
|
№ Варианта здания по последней цифре из Таблицы 2
|
Предпоследняя цифра (чет/нечет)
|
Фундаменты/ Грунты/ УГВ
|
Материал стен
|
Материал перекрытий
|
|
1
|
четная
|
Ленточные из сборных железобетонных элементов
Грунт – супесь
УГВ 2,5 м
|
Брус клееный 200 × 180 мм
|
Перекрытие цоколя - монолитная плита, перекрытия этажей деревянные балки
|
|
нечетная
|
Ленточные из сборных железобетонных элементов
Грунт – суглинок
УГВ 1,5 м
|
Брус профилированный
200 × 180 мм
|
Перекрытие цоколя - монолитная плита, перекрытия этажей деревянные балки
|
|
2
|
четная
|
Фундамент ленточный из монолитного бетона,
Грунты - глина
УГВ 3,0 м
|
Деревянный каркас
|
Перекрытия по деревянным балкам
|
|
нечетная
|
Фундамент ленточный из монолитного бетона,
Грунты - суглинок
УГВ 2,0 м
|
Деревянный каркас
|
Перекрытия по деревянным балкам
|
|
3
|
четная
|
Фундамент ленточный из монолитного бетона,
Грунты - супесь
УГВ 0,5 м
|
Кирпич пустотелый
|
Пустотные плиты перекрытия
|
|
нечетная
|
Фундамент ленточный из монолитного бетона,
Грунты - суглинок
УГВ 0,9 м
|
Кирпич пустотелый
|
Пустотные плиты перекрытия
|
|
4
|
четная
|
Ленточные из сборных железобетонных элементов
Грунт – супесь
УГВ 1,5 м
|
Керамические блоки «Поротерм»
|
Монолитные плиты перекрытия
|
|
нечетная
|
Ленточные из сборных железобетонных элементов
Грунт – суглинок
УГВ 2,0 м
|
Керамические блоки «Поротерм»
|
Монолитные плиты перекрытия
|
|
5
|
четная
|
Ленточные из сборных железобетонных элементов
Грунт –глина
УГВ 3,5 м
|
Мелкие блоки из ячеистого бетона (газобетон)
|
Монолитные плиты перекрытия цоколя и первого этажа, чердачное перекрытие – по деревянным балкам
|
|
нечетная
|
Ленточные из сборных железобетонных элементов
Грунт – суглинок
УГВ 1,0 м
|
Мелкие блоки из ячеистого бетона (газобетон)
|
Монолитные плиты перекрытия цоколя и первого этажа, чердачное перекрытие – по деревянным балкам
|
|
6
|
четная
|
Фундамент ленточный из монолитного бетона,
Грунты - супесь
УГВ 2,5 м
|
Кирпич красный полнотелый
|
Пустотные плиты перекрытия
|
|
нечетная
|
Фундамент ленточный из монолитного бетона,
Грунты - крупнообломочные грунты
УГВ 3,5 м
|
Кирпич красный полнотелый
|
Пустотные плиты перекрытия
|
|
7
|
четная
|
Фундамент ленточный и столбчатый из монолитного бетона,
Грунты - супесь
УГВ 1,3 м
|
Стены из блоков газобетона, колонны - монолитные
|
Монолитные плиты перекрытия
|
|
нечетная
|
Фундамент ленточный и столбчатый из монолитного бетона,
Грунты – суглинок
УГВ 1,4 м
|
Стены из блоков газобетона, колонны - монолитные
|
Монолитные плиты перекрытия
|
|
8
|
четная
|
Ленточные из сборных железобетонных элементов
Грунт – супесь
УГВ 2,1 м
|
Кирпич многощелевой
|
Пустотные плиты перекрытия
|
|
нечетная
|
Ленточные из сборных железобетонных элементов
Грунт – суглинок
УГВ 1,6 м
|
Кирпич многощелевой
|
Пустотные плиты перекрытия
|
|
9
|
четная
|
Фундамент ленточный из монолитного бетона,
Грунты - супесь
УГВ 2,5 м
|
Монолитные стены
|
Монолитные плиты перекрытия
|
|
нечетная
|
Фундамент ленточный из монолитного бетона,
Грунты – суглинок
УГВ 3,0 м
|
Монолитные стены
|
Монолитные плиты перекрытия
|
|
0
|
четная
|
Фундамент ленточный из монолитного бетона,
Грунты – суглинок
УГВ 1,5 м
|
Каркас металлический, стены из блоков из ячеистого бетона
|
Перекрытия по металлическим балкам
|
|
нечетная
|
Фундамент ленточный из монолитного бетона,
Грунты – крупный песок
УГВ 0,8 м
|
Каркас металлический, стены из блоков из ячеистого бетона
|
Перекрытия по металлическим балкам
|
Таблица 4
Выбор города по третьей с конца цифре
|
1
|
г. Новосибирск
|
|
2
|
г. Омск
|
|
3
|
г. Орел
|
|
4
|
г. Пенза
|
|
5
|
г. Самара
|
|
6
|
г. Казань
|
|
7
|
г. Чебоксары
|
|
8
|
г. Ставрополь
|
|
9
|
г. Волгоград
|
|
0
|
г. Иваново
|
Пример выбора варианта:
Допустим, номер договора обучающегося - 502334/18. Удаляем слэш и год поступления, получаем 502334.
Последняя цифра - 4 – выбираем тему: «Проектирование малоэтажного коттеджа в английском стиле» (из Таблицы 1 на стр.14), вариант здания №4 (из Таблица 2 на стр.14).
Предпоследняя цифра – 3 – нечетная. Выбираем (из Таблицы 3 на странице 15 по варианту задания №4) из строки «нечетная» у варианта следующие характеристики:
Фундаменты: Ленточные из сборных железобетонных элементов; Грунт – суглинок ; УГВ 2,0 м.
Материалы стен: Керамические блоки «Поротерм».
Материалы перекрытия: Монолитные плиты перекрытия.
Третья цифра с конца – 3. Из Таблицы 4 на странице 17 - город Орел.
Приложение 3
Варианты заданий

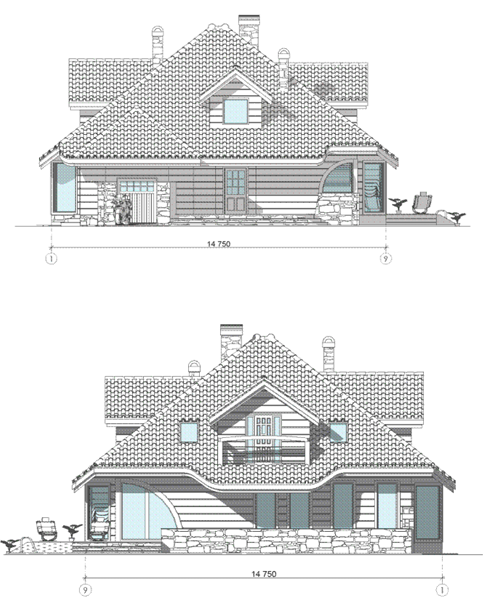

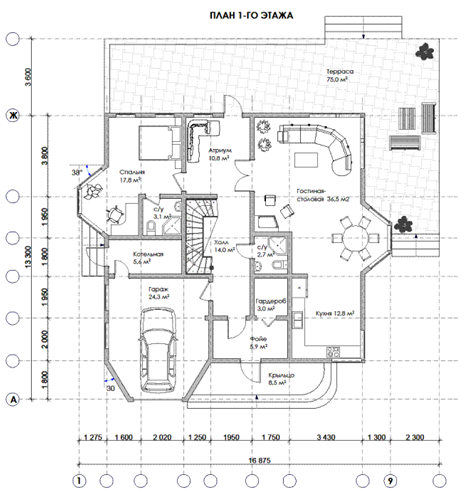

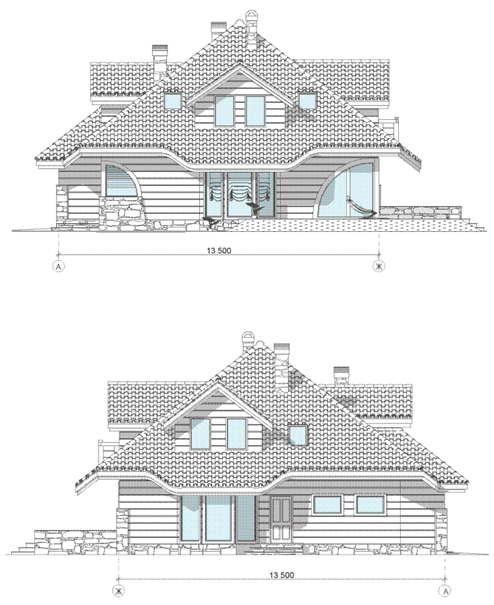

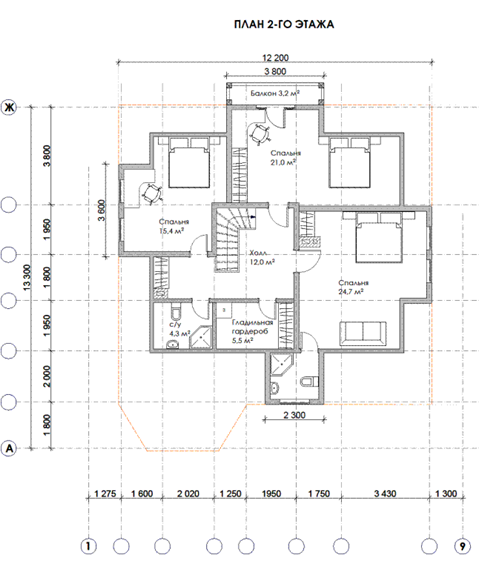

Вариант 1

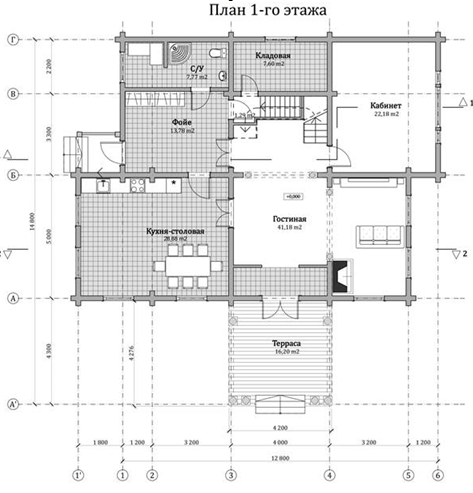

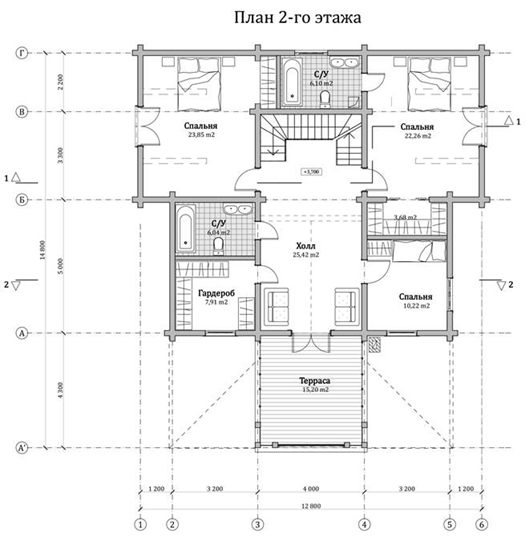

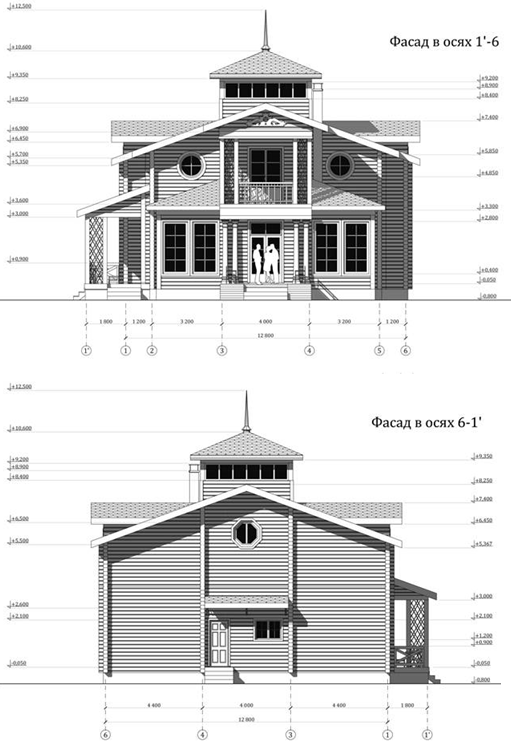

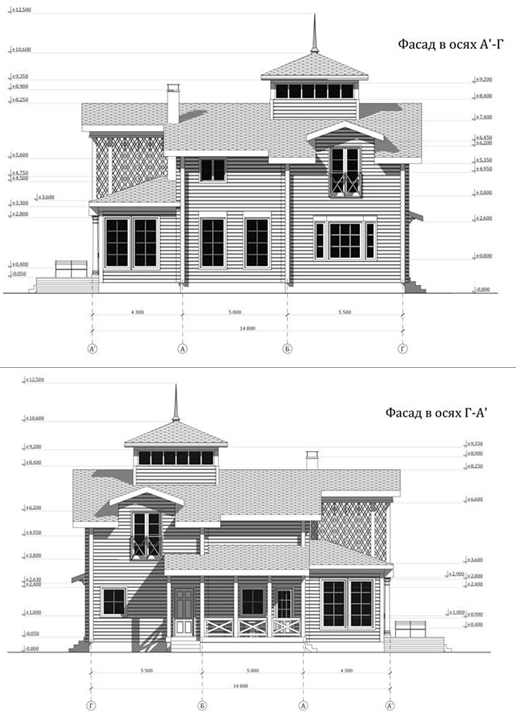

Вариант 2
..... |
