МТИ, технология возведения зданий (курсовая работа)

Цель курсовой работы - Проектирование производства работ по возведению конструкций одноэтажного производственного здания с железобетонным каркасом.

Последовательность шагов по выполнению работы:

- выбор задания (таблица 2.1, раздел 2);

- составление чертежей плана и разреза здания поперек пролетов;

- подсчет объемов работ (количества сорных конструкций каждого типа);

- назначение технологических схем монтажа конструкций (траектории движения и мест установки монтажного крана);

- разработка схематических чертежей монтажа конструкций;

- предварительный и окончательный выбор монтажного крана;

- проектирование календарного графика производства работ;

- проектирование генерального плана;

- освещение вопросов безопасности при строительстве.

Курсовая работа включает:

- пояснительную записку с титульным листом;

- чертежи - план здания с сеткой колонн и разрез здания поперек пролетов;

- схемы монтажа каждого элемента в двух видах - в плане и профиле, с указанием ВСЕХ размеров по варианту (или расчету на основании варианта);

- ленточный календарный график производства работ;

- схему объектного генерального плана;

- грузовую и высотную характеристику выбранного монтажного крана.

Все чертежи выполняются в масштабах листа А4 или А3. Схемы в размере не менее ½  листа А4.

Вся графическая часть приводится в ПОЯСНИТЕЛЬНОЙ записке. Отдельно может быть представлен только графический файл плана здания, если его размеры велики и при раз­мещении его в формате А4 размеры не читаются. В этом случае допускаются типы файла jpeg, GIF, bmp, png, pdf, dwg, doc, rtf.

Пояснительная записка должна содержать введение, таблицу выбранного варианта и номера договора обучающегося.

Состав полного ППР:

➢ Титульный лист.

➢ Содержание.

➢ Общие сведения по объекту.

➢ Пояснительная записка.

➢ Ведомость физических объёмов работ и трудозатрат.

➢ Комплектовочная ведомость на приборы и оборудование, поставленное генподрядчиком (заказчиком).

➢ Комплектовочная ведомость строительно-монтажных материалов.

➢ Комплектовочная ведомость на изделия, укрупненные узлы и блоки.

➢ Перечень строительных сооружений.

➢ Перечень необходимых инструментов, приспособлений и механизмов.

➢ Технологическая маршрутная карта такелажных работ.

➢ Ведомость разбивки объекта на строительно-монтажные зоны и потребности оборудования и материалов по зонам.

➢ Специальные требования по безопасности.

➢ Календарный график производства строительно-монтажных работ.

➢ Карта операционного контроля.

Состав сокращенного ППР:

➢ Титульный лист.

➢ Содержание.

➢ Общие сведения по объекту.

➢ Пояснительная записка (составляется при наличии особенностей технологии производства отдельных видов работ).

➢ Ведомость физических объемов работ и трудозатрат.

➢ Комплектовочная ведомость на приборы и оборудование поставки генподрядчика (заказчика), составляется при наличии приборов и оборудования у генподрядчика (заказчика).

➢ Специальные требования безопасности.

➢ Акт обследования.

Как правило, основная содержательная часть ППР в сжатом виде изложена в пояснительной записке.

В пояснительную записку к ППР должны включаться следующие сведения:

➢ Краткая характеристика объекта (этажность, вид строения, высота помещений, вид отопления, снабжение электроэнергией, наличие подвального помещения).

➢ Описание технологии производства отдельных видов работ.

➢ Технологическая маршрутная карта такелажных работ, разработанная с учетом требований «Правил устройства и безопасной эксплуатации грузоподъемных кранов», а также информационных писем органов Ростехнадзора.

➢ Указания по организации складского и инструментального хозяйства (порядок обеспечения складскими помещениями и особые условия хранения орудий и средств труда).

➢ Указания по испытанию и сдаче в эксплуатацию объекта согласно «Правилам производства и приемки работ».

➢ Указания по осуществлению контроля и оценке качества строительно-монтажных работ.

СОСТАВЛЕНИЕ ПЛАНА. ОБЩИЕ СВЕДЕНИЯ О ВОЗВОДИМОМ ТИПЕ ЗДАНИЯ

План в процессе фундаментальной работы с источниками литературы может быть уточнен, изменен, что не является недостатком работы обучающегося. План задает направление курсовой работы. В то же время грамотно составленный план позволяет избежать одной из самых распространенных ошибок при написании курсовой работы - отсутствия логики в работе.

Например:

ВВЕДЕНИЕ

1. ИСХОДНЫЕ ДАННЫЕ

2. ОПРЕДЕЛЕНИЕ ОБЪЕМОВ РАБОТ

3. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИИ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ

4. КАЛЕНДАРНОЕ ПЛАНИРОВАНИЕ

5. ТЕХНОЛОГИЯ МОНТАЖА ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

6. ТРАНСПОРТИРОВАНИЕ И СКЛАДИРОВАНИЕ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

7. ОСНАСТКА ДЛЯ МОНТАЖА КОНСТРУКЦИЙ

8. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

9. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ ПРИ МОНТАЖНЫХ РАБОТАХ

10. ЭКОЛОГИЯ СТРОИТЕЛЬСТВА

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЯ

Общие сведения о возводимом типе здания

Здание относится по назначению к производственным зданиям промышленного и вспомо­гательного назначения. В таких зданиях, обычно, размещают заводское производство от­раслей машиностроения и металлообработки, изготовления строительных материалов и строительных конструкций, ремонтные базы или депо подвижного состава рельсового транспорта и другое.

По конструкции здание каркасного типа, пролетное. Конструкция здания определяется необходимостью движения вдоль одного или несколь­ких пролетов мостового крана (кран-балки) (рисунок 1.3). Поэтому на консоли колонн уста­навливаются железобетонные подкрановые балки, на которые монтируется подкрановый рельсовый путь.

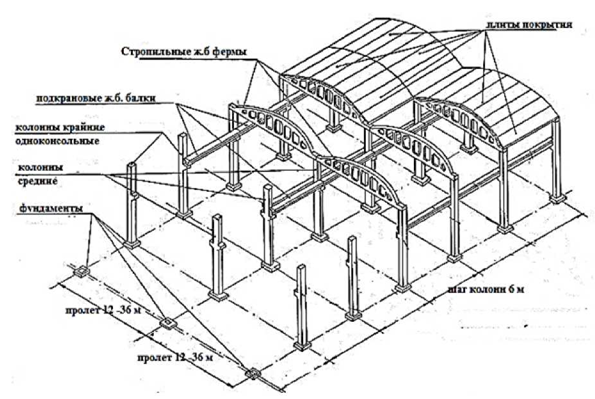

Рисунок 1.1 - Первая конструктивная схема с одинаковым шагом наружных и внутренних ря­дов колонн.

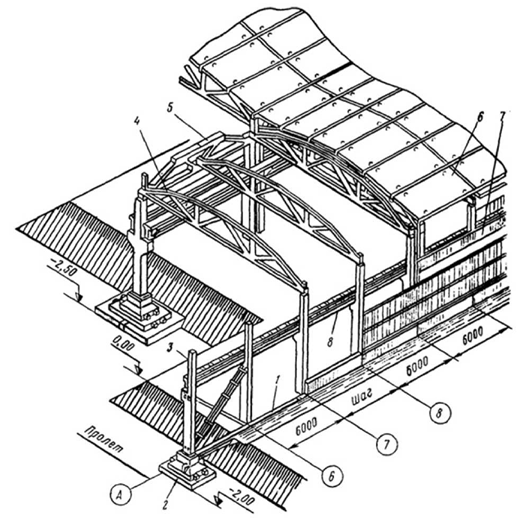

Рисунок 1.2 - Вторая конструктивная схема с различным шагом наружных и внутренних ря­дов колонн:

6 - плиты перекрытия; 2 - фундамент; 3 - колонна; 4 - подстропильная ферма; 5 - стро­пильная ферма; 7- ж.б. стеновые панели или металлические оконные блоки 8-- подкрано­вая балка; 1- фундаментная балка

Существует две принципиальные конструктивные схемы (рисунок 1.1 и рисунок 1.2). По второй схеме, как видно из рисунка, для того чтобы опереть стропильную ферму между колонна­ми средних радов, необходимо использовать подстропильную балку 5.

В качестве стропильной конструкции используют раскосные и безраскосные железобе­тонные фермы или балки 9 (рисунок 1.2. и рисунок 1.4.- нумерация конструктивных элементов иная).

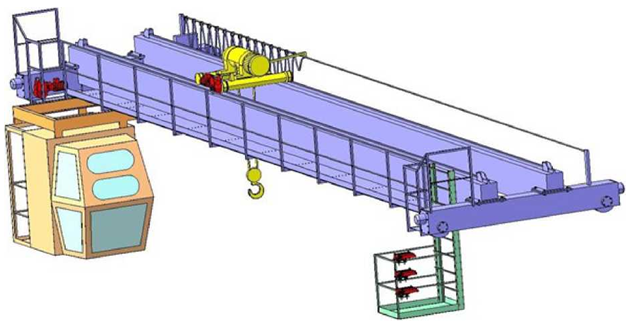

Рисунок. 1.3 - Мостовой кран

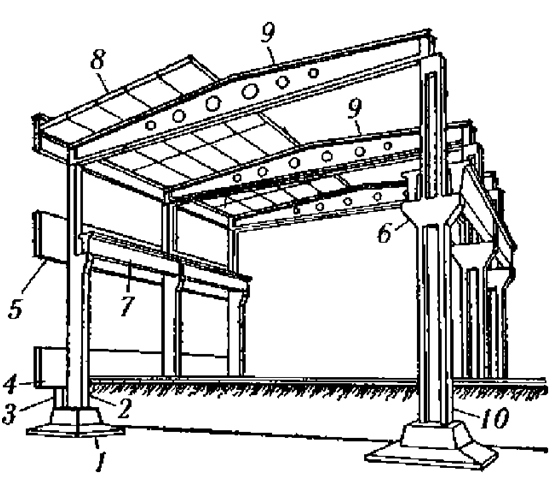

Рисунок 1.4  - Схема здания со стропильными балками

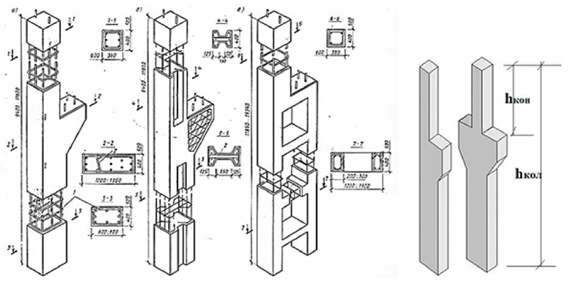

Рисунок 1.5 - Типы колонн

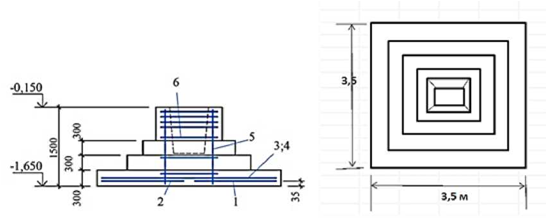

Рисунок 1.6 - Монолитные (сборные) фундаментные стаканного типа, масса 10,2 т

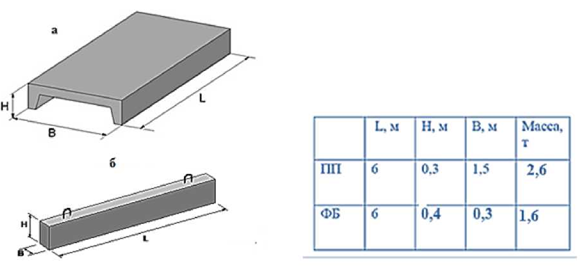

Рисунок 1.7 - Справа таблица параметров:

а) - ребристая плита покрытия (ПП), б) - фундаментная балка (ФБ).

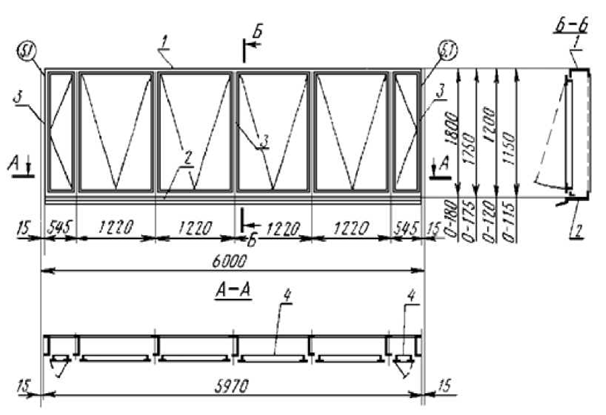

Рисунок 1.8 - Панель промышленная стеновая оконная

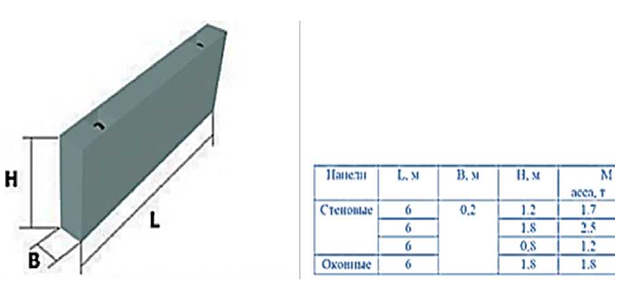

Рисунок 1.9 - Панель стеновая железобетонная и таблица характеристик панели и оконного блока

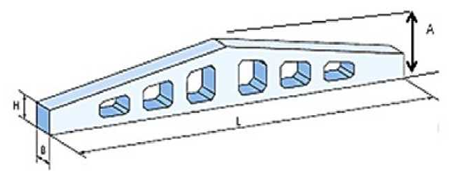

Рисунок 1.10 - Стропильная железобетонная балка и таблица ее характеристик

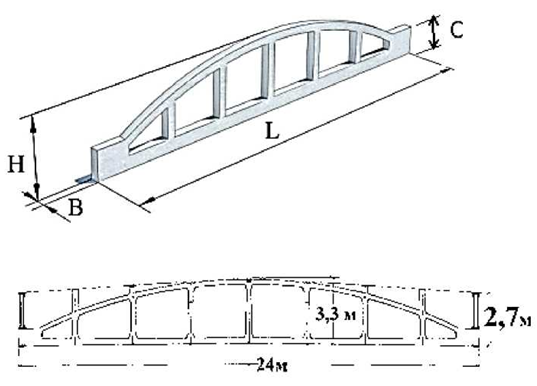

Рисунок 1.11  - Железобетонная стропильная безраскосная ферма и таблица ее характеристик

Рисунок 1.12 - Балка подкрановая. L=6,0 м; h=0,6 м; масса 11, 5 т

ВЫБОР ВАРИАНТА ЗАДАНИЯ И ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

Выбор варианта задания производится по таблице  на основе цифрового обозначения договора обучающегося (без слеша и года обучения).

Таблица 2.1

Исходные данные для выбора варианта задания

По принятым данным необходимо начертить план здания с сеткой колонн (пример - рисунок 2.1)

План вычерчивать полностью, с указанием всех размеров. Затем построить разрез (При­мер рисунок 2.2). Дать название разбивочных осей буквенное поперек пролета (рисунок 2.1), цифровое вдоль пролета.

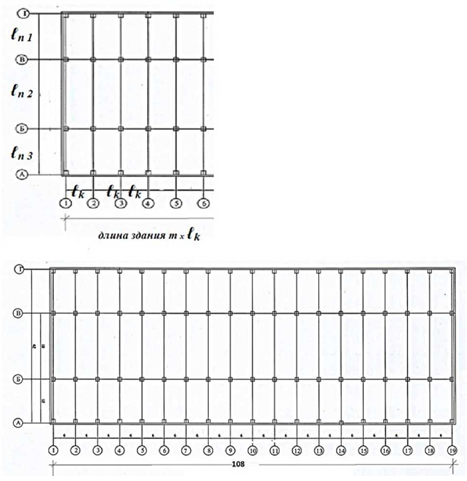

Рисунок 2.1 - Пример план здания с сеткой колонн для варианта схемы 12+18+12 и m=19.

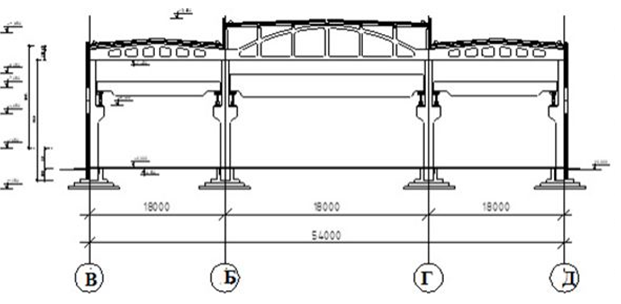

Рисунок 2.2 - Пример чертежа разреза поперек пролетов.
