Структура практической работы: - титульный лист - содержание - введение - исходные данные - практическая часть (решение задачи) - заключение - список используемой литературы

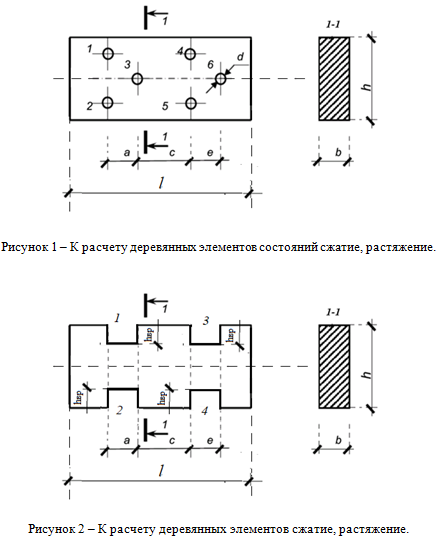

Рекомендации к выполнению практической части ПР. Включить в практическую часть только формулы, необходимые для расчетов, краткие пояснения к ним, а также если необходимо дополнения. Включать таблицы (сведения из таблиц), а также справочные материалы в практическую часть не надо. При определении справочных данных, различных значений и коэффициентов не включать данные материалы в полном объеме, а представить только необходимое значение (соответствующее вашему варианту) со ссылкой на СП или другой нормативный документ. 1. Определить сразу все необходимые расчетные сопротивления древесины и соответствующие им коэффициенты. 2. Выполнить расчет центрально-растянутого элемента по первой группе предельных состояний (расчет на прочность). Выполнить чертеж. Задача 1: Проверить на прочность по первой группе предельных состояний центрально-растянутый деревянный элемент, если приложено растягивающее усилие N. ослабленного отверстиями, выходящими на пласть (см рис 1 или рис 2). 3. Выполнить расчет центрально-сжатого элемента по первой группе предельных состояний (расчет на прочность и устойчивость). Выполнить чертеж. Задача 2: Определить несущую способность центрально-сжатого деревянного элемента (брусчатой стойки) сечением bxh, ослабленного отверстиями, выходящими на пласть (см рис 1 или рис 2). 4. Выполнить расчет элемента, работающего на сложное сопротивление по первой группе предельных состояний (расчет на прочность по нормальным напряжениям) и по второй группе предельных состояний (расчет на жесткость- по прогибам). Выполнить чертеж. Задача 3: Проверить прочность и жесткость брусчатой балки пролетом l сечением bхh, без ослаблений, изгибаемой в направлении большего размера расчетной равномерной погонной нагрузкой q и растягиваемой (сжимаемой) силой N (стержень шарнирно закреплен по концам). Сила приложена по центру сечения элемента, принять нормативную нагрузку 0,75 от расчетной. 5. Выполнить расчет нагельного соединения (болтовое или гвоздевое соединение). Выполнить чертеж. Задача 4.1: Определить необходимое количество болтов и длину накладки в стыке двух брусьев сечением bxh с двухсторонними накладками сечением b1xh. В соединении действует продольное растягивающее усилие N. Рисунок 3. Задача 4.2: Подобрать размер и число гвоздей в узле крепления вертикальной стойки сечением bxh к двум горизонтальным элементам того же сечения. В соединении к стойке приложено продольное растягивающее усилие N. Рисунок 4.
Варианты практической работы по дисциплине (учебному курсу) «Конструкции из дерева и пластмасс» Задание студенты выбирают по следующим правилам: 1. По первой букве Фамилии студента выбираются параметры Таблица 1
2. По первой букве Имени студента выбираются параметры: Таблица 1
3. По первой букве Отчества студента выбирается схема балки: Таблица 2

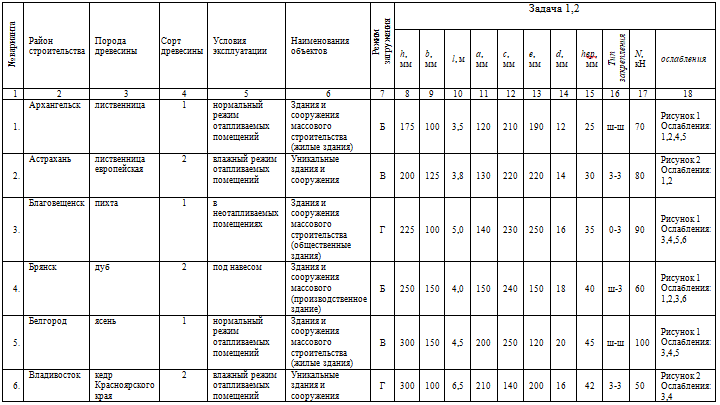

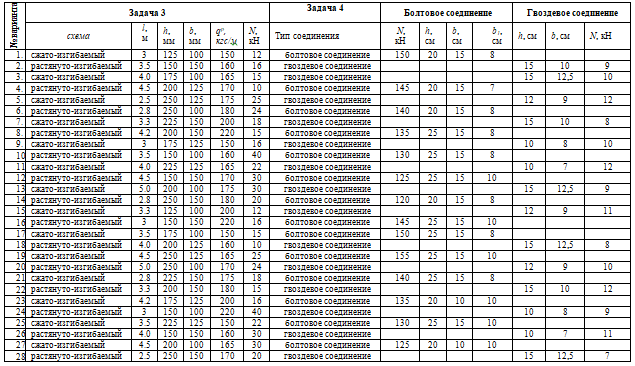

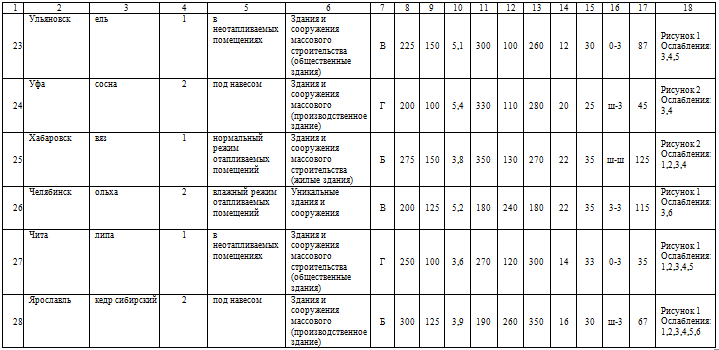

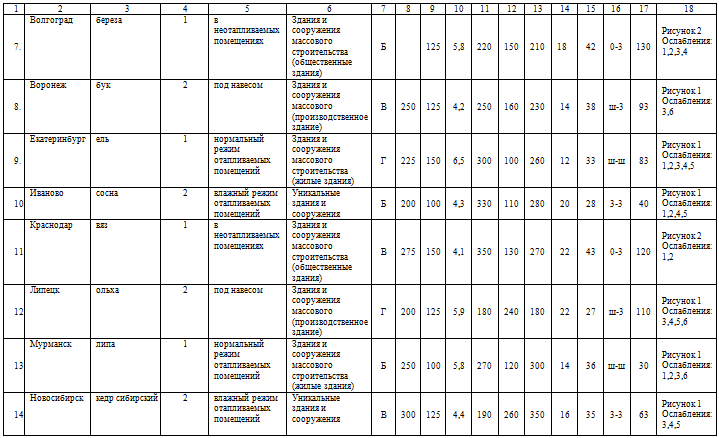

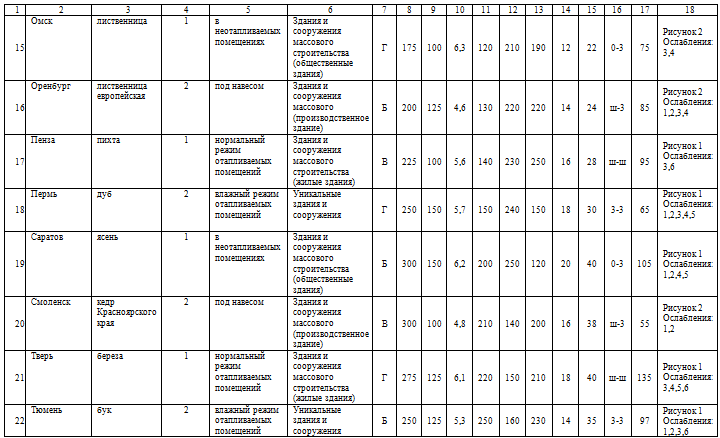

Таблица 1
Таблица 2
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
