ТГУ, основы архитектуры и строительных конструкций (практические задания)

Выбор варианта контрольной работы осуществляется по специальной таблице по первой букве фамилии студента.

Задание

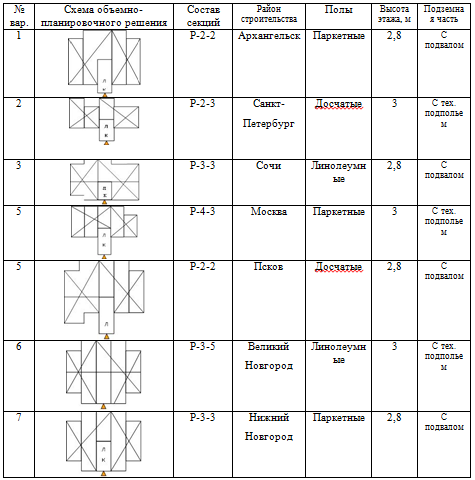

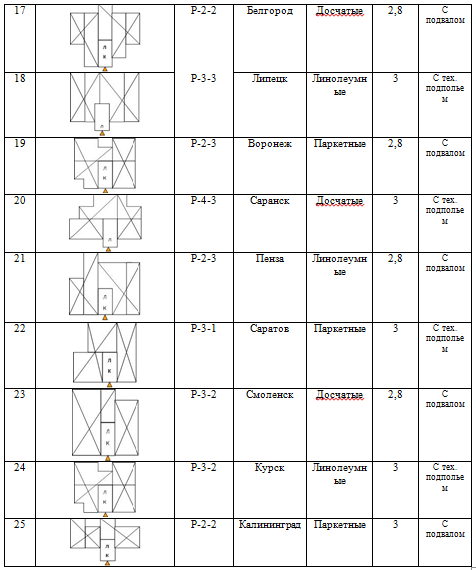

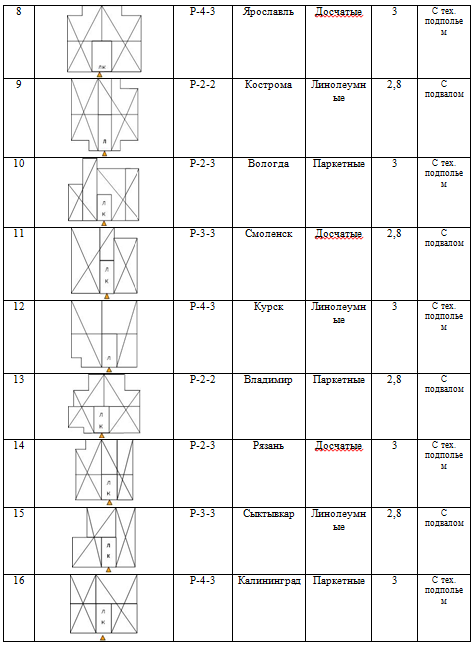

Тема всех практических работ «Жилой  дом секционного типа со стенами из кирпича». Для выполнения работ студенту выдается единое индивидуальное задание. В задании приводятся исходные данные для проектирования, указываются материалы и конструктивные элементы здания, основные объемно-планировочные параметры и схема плана этажа (приложение 1).

Практическая работа №1. План этажа гражданского здания

Цель: Выполнить планировку первого этажа жилого дома.

Задание на практическую работу №1

1. Вычертить совмещенный план 1-го и 2-го этажей жилого дома М1:100;

2. заполнить спецификацию элементов заполнения дверных и оконных проемов, ведомость проемов дверей.

Работу выполнить на листе формата А3.

Алгоритм выполнения практической работы №1

1. нанести разбивочные оси капитальных стен.

2. произвести построение всего плана здания в соответствии с принятыми размерами толщины стен и перегородок, правилами привязки стен к разбивочным осям.

3. выбирая конструкцию перегородок, следует ознакомиться с технико-экономическим сравнением различных их типов. При проектировании необходимо уделить внимание вопросам опирания перегородок на перекры­тия и примыкания к стенам и потолкам, деталям устройства в перегород­ках проемов для дверей и фрамуг.

4. определить и увязать размеры оконных и дверных проемов. На поэтажных планах необходимо показать расположение приборов санитарно-технического оборудования, применяя условные обозначения и указы­вая габаритные размеры, направления открывания дверей, причем полотна дверей в открытом положении не должны загромождать помеще­ние и должны располагаться у смежных перегородок и стен, либо по се­редине в зависимости от функционального назначения, расстановки в по­мещениях мебели и т.д. Рисунок и размеры окон и дверей должны быть подобраны по действу­ющим ГОСТам [3, 4, 5] в зависимости от назначения здания, высоты помещения, архитектурных требований, а также с учетом пропускной способности две­рей для прохождения людей, переноски мебели или оборудования.

5. Оформить схему. На планах должна быть четко показана линия разреза, обозначенная цифрами или буквами, направление проектируемой плоскости обозначается стрелками. С наружной стороны планов необходимо проставить три линии размеров:

- на первой показывается ширина проемов и простенков с привязкой к граням наружных стен;

- на второй проставляются расстояния между разбивочными осями наружных и внутренних капитальных стен;

- на третьей показывается расстояние между разбивочными осями наружных капитальных стен.

Первая размерная линия располагается на расстоянии 16...20 мм от внешнего контура стен или от выступающих частей здания. Расстояние меж­ду размерными линиями принимается 7...10 мм.

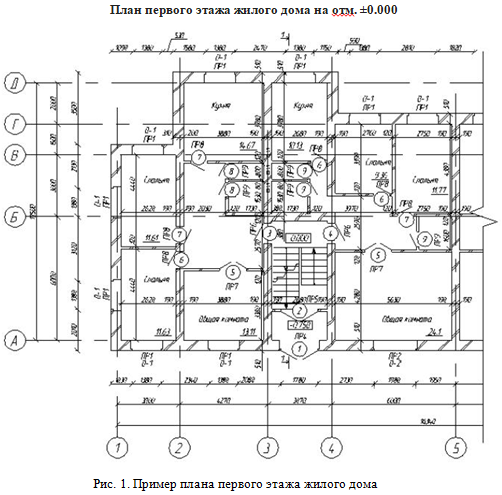

Буквы и цифры для обозначения осей заключаются в кружки диаметром 8 мм. Буквы используются русские, заглавные, цифры - арабские. Расстояния на размерных линиях фик­сируются засечками. Внутри планов должны быть проставлены размеры помещений (в поперечном и продольном направлениях), наименование помещений и их площадь, указаны марки оконных и дверных проемов. Пример выполнения плана показан на рисунке 1.

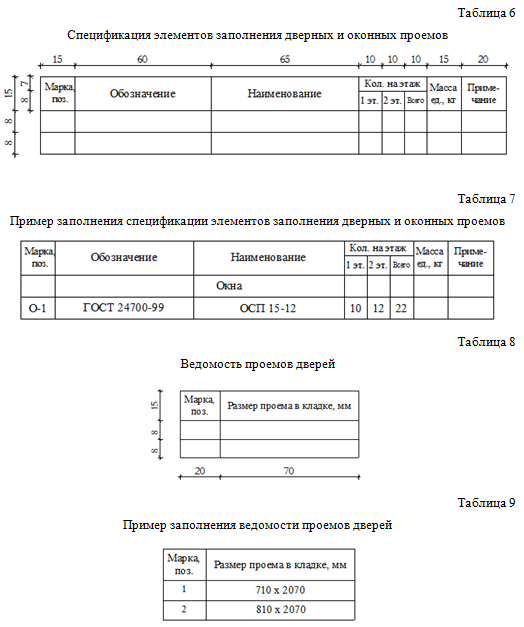

6. Заполнить спецификацию дверных и оконных проемов (табл. 6,7) и ведомость проемов дверей (табл. 8,9).

Практическая работа №2. Перекрытие гражданского здания

Цель: Выполнить схему расположения элементов перекрытия жилого дома.

Задание на практическую работу №2

1. Вычертить схему расположения элементов перекрытия М1:100.

2. Составить спецификацию панелей перекрытия.

Работу выполнить на листе формата А3.

Алгоритм выполнения практической работы №2

1. Подобрать заданные эле­менты перекрытия по номенклатуре сборных изделий (табл. 10), определить их типоразмеры и количество.

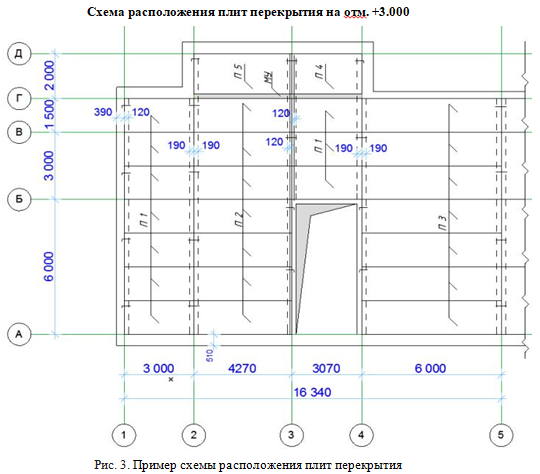

2. Вычертить схему расположения элементов перекрытия: нанести разбивочные оси здания, контуры капитальных стен, их привязки, контуры панелей перекрытия, их марки и проставить размеры между осями. В стенах необходимо показать вентиляционные каналы. Грани капитальных стен, скрытые под панелями, изображаются пунктиром. Пример схемы расположения панелей перекрытия показан на рис. 3.

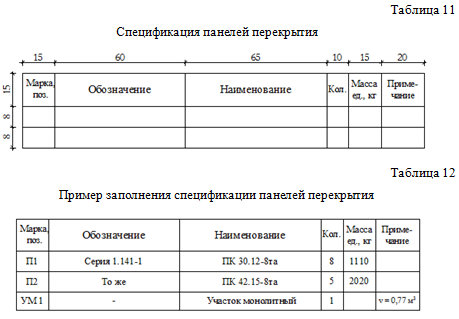

3. Составить спецификацию (табл. 11,12).

Практическая работа № 3. Фундаменты гражданского здания

Цель: Выполнить схему расположения элементов фундаментов жилого дома.

Задание на практическую работу №3

1. Вычертить схему расположения элементов фундаментов М1:100.

2. Составить спецификацию элементов фундаментов.

Работу выполнить на листе формата А3.

Алгоритм выполнения практической работы №3

1. Подобрать стеновые блоки и фундаментные плиты по номенклатуре индустриальных изделий (табл. 14), определить их типоразмеры и количество.

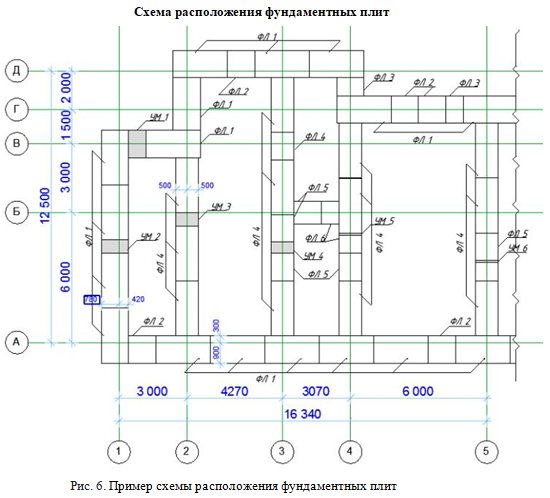

2. Показать на схеме привязку граней фундаментов к разбивочным осям, марки фундаментных плит и блоков. Внизу и слева, вне контура чертежа, расположить по две размерные линии: меж­ду разбивочными осями наружных и внутренних капитальных стен и габаритные размеры между крайними разбивочными осями. За размерными линиями располагать марки разбивочных осей. Пример схемы расположения фундаментов на рис. 3.

3. Составить спецификацию элементов фундаментов, аналогичную спецификации панелей перекрытия (табл. 11,12).

Практическая работа № 4. Поперечный разрез гражданского здания

Цель: Выполнить поперечный разрез жилого дома и конструктивный узел.

Задание на практическую работу №4

Вычертить поперечный разрез здания М1:50. Линию сечения провести по лестничной клетке и по входу в здание.

Работу выполнить на листе формата А2 (А3).

Алгоритм выполнения практической работы №4

1. Нанести разбивочные оси.

2. Показать конструкции всех элементов здания, попавших в разрез (фундаментов, стен, перекрытия, стропил, кровли).

3. Вне контура чертежа по вертикали нанести линия размеров и линия отметок. На расстоянии 16...20 мм от контура здания наносится размер­ная линия, на которой проставляются высота проемов, промежутков между ними, карниза крыши. Затем идет линия, на которой наносятся числовые вертикальные отметки в метрах: уровня подошвы фундамента, земли, низа и верха проемов, верха карниза, конька крыши и верха труб. Отметки полов этажей, лестничных площадок и низа плит покрытия верхнего этажа наносятся внутри чертежа. Отметка пола первого этажа условно принимается равной ±0.000.

4. Грани подошвы фундаментов привязать к разбивочным осям, и проставить ширину фундамента. Нанести гидроизоляцию фундаментов.

5. Под разрезом расположить две размерные линии: первая - между разбивочными осями наружных и внутренних стен, вторая - меж­ду крайними разбивочными осями.

6. Под размерными линиями нанести марки разбивочных осей, соответствующие нанесенным на планах этажей. Внутри разреза должны быть нанесены две вертикальные размерные линии. На первой, ближайшей к наружной стене, проставляются размеры высот подоконных участков стен, окон­ных проемов и расстояние от верха окна до потолка. На второй простав­ляются высоты помещений от пола до потолка и толщина перекрытия.

7. На лестнице проставляются отметки промежуточных площадок, также горизонтальные размеры площадок и проекции маршей.

8. Описать принятые в проекте конструкции и материалы: пола первого этажа, междуэтажного и чердачного перекрытий, крыши.

9. Вычертить конструктивный узел.

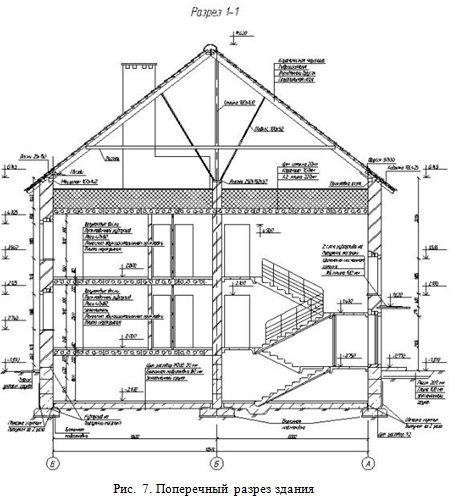

Пример разреза - на рис. 7.

Практическая работа № 5. Фасад гражданского здания

Цель: Выполнить главный фасад одной секции жилого дома.

Задание на практическую работу №5

Вычертить главный фасад здания М 1:100.

Работу выполнить на листе формата А3.

Алгоритм выполнения практической работы №5

1. Нанести стены, окна, двери, балконы, определить форму и габариты крыши, на­нести слуховые окна и вентиляционные трубы.

2. Прорисовать карнизы, балконы, обрамление окон и дверей и другие архитектурные детали.

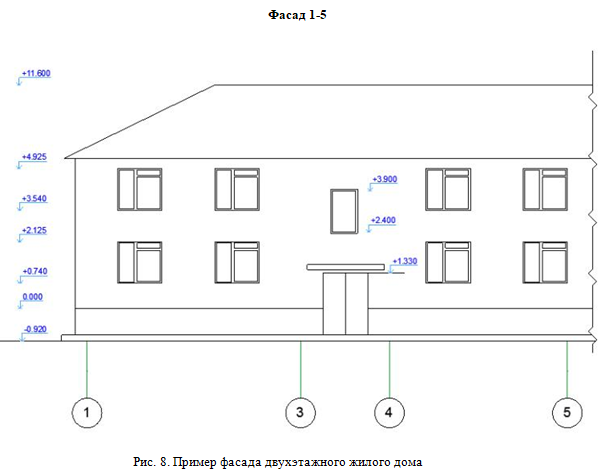

3. Проставить отметки уровня земли, цоколя, низа и верха оконных проемов, вентиляционных труб, козырьков и др. Оконные и дверные проемы вычерчивать с прорисовкой оконных переплетов и дверных полотен. Фасад называют по крайним осям здания, например, «Фасад 1-9» или «Фасад А-В» (рис.8).

Приложение 1

Задание на практическую работу

1. Фундаменты – ленточные сборные

2. Стены наружные и внутренние – сплошные кирпичные

3. Заполнение проемов: окна и двери деревянные

4. Перекрытие – сборное железобетонное

5. Покрытие – скатное чердачное

6. Этажность – 2 этажа
