Практическое задание 1
Тема 1. Большепролетные покрытия с плоскими несущими конструкциями
Определить количество высокопрочных болтов, необходимых для соединения трех пластин (рис. 1). Диаметр болтов d =…, мм; марка стали болтов …. Сечение средней пластины b1 x t1, мм; сечение двух других пластин b2 x t2, мм. Класс стали пластин С… Болтовое соединение должно быть равнопрочным соединяемым элементам.

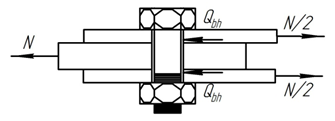

Рис. 1. К вопросу работы болтового соединения
Выбор варианта задания №1 производится из табл.1:
– диаметр и марка стали болтов по 1-й букве фамилии;
– способ обработки и класс стали соединяемых элементов по 1-й букве имени;
– размеры сечения пластин по 1-й букве отчества.
Таблица 1
|
Первая буква фамилии, имени, отчества
|
Диаметрболтов d, мм
|
Марка стали болтов
|
Способ обработки соединяемых поверхностей
|
Сечения пластин
|
Класс стали пластин
|
|
b1 x t1, мм
|
b2 x t2, мм
|
|
А
|
20
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
240х20
|
120х10
|
С245
|
|
Б
|
22
|
30Х3МФ
|
то же, с консервацией
|
280х24
|
140х12
|
С255
|
|
В
|
24
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
240х20
|
120х10
|
С245
|
|
Г
|
20
|
30Х3МФ
|
то же, с консервацией
|
280х20
|
140х10
|
С255
|
|
Д
|
22
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
280х20
|
140х10
|
С245
|
|
Е
|
24
|
30Х3МФ
|
то же, с консервацией
|
240х20
|
120х10
|
С255
|
|
Ё
|
20
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
300х24
|
150х12
|
С245
|
|
Ж
|
22
|
30Х3МФ
|
то же, с консервацией
|
300х24
|
150х12
|
С255
|
|
З
|
24
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
320х20
|
160х10
|
С245
|
|
И
|
20
|
30Х3МФ
|
то же, с консервацией
|
240х20
|
120х10
|
С255
|
|
К
|
20
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
240х20
|
120х10
|
С245
|
|
Л
|
22
|
30Х3МФ
|
то же, с консервацией
|
280х24
|
140х12
|
С255
|
|
М
|
24
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
240х20
|
120х10
|
С245
|
|
Н
|
20
|
30Х3МФ
|
то же, с консервацией
|
280х20
|
140х10
|
С255
|
|
О
|
22
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
280х20
|
140х10
|
С245
|
|
П
|
24
|
30Х3МФ
|
то же, с консервацией
|
240х20
|
120х10
|
С255
|
|
Р
|
20
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
300х24
|
150х12
|
С245
|
|
С
|
22
|
30Х3МФ
|
то же, с консервацией
|
300х24
|
150х12
|
С255
|
|
Т
|
24
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
320х20
|
160х10
|
С245
|
|
У
|
20
|
30Х3МФ
|
то же, с консервацией
|
240х20
|
120х10
|
С255
|
|
Ф
|
20
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
240х20
|
120х10
|
С245
|
|
Х
|
22
|
30Х3МФ
|
то же, с консервацией
|
280х24
|
140х12
|
С255
|
|
Ц
|
24
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
240х20
|
120х10
|
С245
|
|
Ч
|
20
|
30Х3МФ
|
то же, с консервацией
|
280х20
|
140х10
|
С255
|
|
Ш
|
22
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
280х20
|
140х10
|
С245
|
|
Щ
|
24
|
30Х3МФ
|
то же, с консервацией
|
240х20
|
120х10
|
С255
|
|
Э
|
20
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
300х24
|
150х12
|
С245
|
|
Ю
|
22
|
30Х3МФ
|
то же, с консервацией
|
300х24
|
150х12
|
С255
|
|
Я
|
24
|
40Х «селект»
|
дробеметный двух поверхностей без консервации
|
320х20
|
160х10
|
С245
|
Практическое задание 2
Тема 2. Большепролетные покрытия с пространственными несущими конструкциями
Задание
Определить величину нахлеста а сварного соединения (рис. 2) из условия равнопрочности основному металлу 2-х фланговых швов, выполненных … сваркой. Сечения пластин: b1 x t1, мм; b2 x t2, мм. Обе пластины из стали класса С… и работают в упругой стадии. Сварка для групп конструкций 2, 3 и 4 во всех районах кроме I1, I2, II2 и II3.

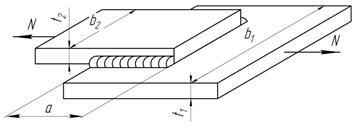

Рис. 2. Нахлесточное соединение
Выбор варианта задания №2 производится из табл. 2:
– вид сварки по 1-й букве фамилии;
– класс стали соединяемых элементов по 1-й букве имени;
– размеры сечения пластин по 1-й букве отчества.
Таблица 2
|
Первая буква
фамилии, имени, отчества
|
Вид сварки
|
Сечение пластин
|
Класс стали
пластин
|
|
b1 x t1, мм
|
b2 x t2, мм
|
|
А
|
ручная
|
–180х12
|
–150х12
|
С245
|
|
Б
|
полуавтоматическая
|
–200х12
|
–150х12
|
С255
|
|
В
|
ручная
|
–200х10
|
–150х10
|
С235
|
|
Г
|
полуавтоматическая
|
–180х10
|
–150х10
|
С245
|
|
Д
|
ручная
|
–220х12
|
–170х12
|
С255
|
|
Е
|
полуавтоматическая
|
–220х10
|
–170х10
|
С235
|
|
Ё
|
ручная
|
–180х8
|
–150х8
|
С245
|
|
Ж
|
полуавтоматическая
|
–200х8
|
–150х8
|
С255
|
|
З
|
ручная
|
–220х8
|
–170х8
|
С235
|
|
И
|
полуавтоматическая
|
–200х10
|
–150х12
|
С245
|
|
К
|
ручная
|
–180х12
|
–150х12
|
С245
|
|
Л
|
полуавтоматическая
|
–200х12
|
–150х12
|
С255
|
|
М
|
ручная
|
–200х10
|
–150х10
|
С235
|
|
Н
|
полуавтоматическая
|
–180х10
|
–150х10
|
С245
|
|
О
|
ручная
|
–220х12
|
–170х12
|
С255
|
|
П
|
полуавтоматическая
|
–220х10
|
–170х10
|
С235
|
|
Р
|
ручная
|
–180х8
|
–150х8
|
С245
|
|
С
|
полуавтоматическая
|
–200х8
|
–150х8
|
С255
|
|
Т
|
ручная
|
–220х8
|
–170х8
|
С235
|
|
У
|
полуавтоматическая
|
–200х10
|
–150х12
|
С245
|
|
Ф
|
ручная
|
–180х12
|
–150х12
|
С245
|
|
Х
|
полуавтоматическая
|
–200х12
|
–150х12
|
С255
|
|
Ц
|
ручная
|
–200х10
|
–150х10
|
С235
|
|
Ч
|
полуавтоматическая
|
–180х10
|
–150х10
|
С245
|
|
Ш
|
ручная
|
–220х12
|
–170х12
|
С255
|
|
Щ
|
полуавтоматическая
|
–220х10
|
–170х10
|
С235
|
|
Э
|
ручная
|
–180х8
|
–150х8
|
С245
|
|
Ю
|
полуавтоматическая
|
–200х8
|
–150х8
|
С255
|
|
Я
|
ручная
|
–220х8
|
–170х8
|
С235
|
|
