ТулГУ, технология информационного моделирования в строительстве (курсовая работа)

Курсовая работа по дисциплине «Технология информационного моделирования в строительстве» выполняется в программе Renga

Методические указания к выполнению задания «Информационная модель здания»

Исходные данные

В процессе выполнения задания студентами приобретаются навыки создания информационной модели здания и получения чертежей по модели с помощью инструментов Renga Professional.

Необходимо выполнить информационную модель здания по индивидуальным вариантам из листа исходных данных (приложение 5), номер варианта - две последних цифр в номере зачетки. Лист предоставляется студенту преподавателем и содержит следующие данные:

• вариант схемы планов здания;

• вариант объемно-планировочных решений здания;

• вариант конструктивных решений капитальных стен здания по приложению 3;

• вариант конструктивных решений прочих элементов здания, по приложению 3;

Общие для всех студентов данные о здании и его конструктивных элементах:

• отметка уровня пола первого этажа здания 0,000 м;

• отметка уровня земли -1,200 м;

• отметка уровня залегания подошвы фундамента -3,000 м;

• расстояние от пола этажа здания до низа оконных проемов 700 мм;

• цоколь монолитный железобетонный;

• фундамент монолитный ленточный железобетонный;

• колонны и балки монолитные железобетонные;

• входные площадки и отмостки монолитные железобетонные;

• свесы крыши – 500 мм.

Прочие данные о конструктивных элементах даны в приложениях. Точные ссылки даны в методических рекомендациях по выполнению задания в пункте 1.3.

Требования по выполнению задания

1. Выполнить 3D-модель здания по исходным данным в Renga Professional. Обеспечить точность построения 3D-модели по схеме.

2. Получить по 3D-модели здания виды в масштабе 1:100:

• планы этажей;

• фасады здания;

• разрез, проходящий вдоль лестничных маршей (выбор плоскости сечения для разреза согласовать с преподавателем);

• создание и редактирование инженерных сетей (водопровод и канализация, отопление и вентиляция);

3. Получить аксонометрический вид (диметрия) в масштабе 1:200.

4. Оформить чертежи здания по полученным видам в Renga Professional в соответствии с требованиями нормативно-технической документации.

5. Создать экспликацию помещений по данным, полученным из 3D-модели.

6. Создать спецификацию заполнения  элементов проемов  по данным, полученным из 3D-модели.

7. Скомпоновать чертежи и экспликацию помещений на листе формата А1 в Renga Professional.

8. Распечатать чертеж.

9. Представить отчет (проект в Renga Professional + распечатанный чертеж) к защите задания.

Методические рекомендации по выполнению задания

В процессе выполнения задания следует придерживаться следующей последовательности.

1. Изучение исходных данных

•  Изучение схемы плана здания по варианту из приложения 5. Определение положения координационных осей и конструктивных элементов (наружные и внутренние капитальные стены, колонны) на плане.

•  Изучение конструктивных решений наружных и внутренних капитальных стен по варианту из приложения 3.

•  При наличии колонн, изучение конструктивных решений колонн и балок из приложения 3.

•  Изучение прочих конструктивных элементов здания из приложения 3.

2. Подготовительная работа

•  Создание нового проекта в Renga Professional.

•  Создание и редактирование материалов для конструктивных элементов здания. Характеристики материалов см. в приложении 3;

•  При наличии покраски в конструктивном решении наружной капитальной стены, создание материала «Покраска» с цветовым решением из приложения 4.

•  Создание многослойных материалов для наружных и внутренних капитальных стен по варианту конструктивных решений стен из приложения 3.

•  Создание многослойного материала для перегородок по конструктивному решению перегородок из приложения 3.

•  Создание многослойного материала для этажных и межэтажных лестничных площадок, перекрытий и входных площадок по конструктивным решениям из приложения 3.

•  Создание многослойного материала для крыши по конструктивному решению из приложения 3.

•  Создание профиля отмосток по конструктивному решению из приложения

4. Создание стиля балок для отмосток.

•  При наличии колонн, создание профиля колонн и балок по конструктивным решениям из приложения 3. Создание стиля балок и колонн.

•  При необходимости, создание стилей окон и дверей.

3. Создание чертежей

•  Получение из 3D-модели видов: планов этажей, фасадов, разрезов. Выбор секущей плоскости разреза согласовать с преподавателем.

•  Настройка стилей отображения для каждого вида.

•  Создание чертежа в Renga Professional и вставка видов.

•  Создание и настройка экспликации помещений.

•  Создание и настройка спецификации элементов заполнения проемов.

•  Создание и настройка спецификации инженерного оборудования.

4. Оформление планов этажей

На планах необходимо:

•  построить координационные оси с модели;

•  нанести размеры (размерные цепочки для простенков и проемов в наружных капитальных стенах, размерные цепочки для координационных осей, размеры между крайними координационными осями, размерные цепочки внутри здания для привязки капитальных стен, перегородок и определения размеров помещений, размерные цепочки для простенков и проемов во внутренних капитальных стенах);

•  замаркировать окна в наружных капитальных стенах (за исключением стены со стороны главного фасада);

•  замаркировать двери в капитальных стенах и перегородках;

•  указать позиции помещений;

•  указать местоположение секущей плоскости разреза здания и направление взгляда (на плане 1 этажа);

•  указать названия видов.

•  Инженерные сети

Образцы оформления см. в приложении 5.

5. Оформление разреза

На разрезе необходимо:

•  построить координационные оси с модели;

•  нанести размеры;

•  нанести высотные отметки;

•  указать название вида.

•  Образец оформления см. в приложении 5.

•  Оформление фасада

•  На фасаде необходимо:

•  построить крайние координационные оси с модели;

•  нанести высотные отметки верха и низа оконных и дверных проёмов, и другие отметки не указанные на разрезе здания;

•  замаркировать окна;

•  нанести размеры;

•  указать название вида.

•  Образец оформления см. в приложении 5.

•  Оформление отчета

•  Компоновка чертежей, экспликации помещений и спецификации элементов заполнения проемов на листе формата А1 в Renga Professional. Образцы компоновки см. в приложении 5.

•  Заполнение основной надписи чертежа. Образец см. в приложении 5.

•  Проверка правильности выполнения чертежей и согласование с преподавателем.

•  Распечатка листа.

•  Предоставление отчета (проект в Renga Professional + распечатанный чертеж) преподавателю.

Размеры и особенности построения некоторых элементов

Размеры цоколей и фундаментов

•  Цоколи монолитные железобетонные ленточные выполняются от уровня земли до низа капитальных стен и колонн. Для моделирования цоколей применяется инструмент Стена. Ширина цоколей внутренних капитальных стен принимается равной ширине стены (колонны). Для ряда колонн выполняется сплошной цоколь. Ширина цоколей наружных капитальных стен принимается на 50 мм больше ширины стены (цоколь выступает наружу от здания).

•  Фундаменты монолитные железобетонные ленточные располагаются под цоколями. Ширина фундамента наружных капитальных стен принимается на 50 мм больше ширины цоколя (фундамент выступает наружу от здания). Ширина фундаментов внутренних капитальных стен и колонн принимается на 100 мм больше ширины цоколя (фундамент выступает на 50 мм с каждой стороны). Для моделирования фундаментов применяется инструмент Ленточный фундамент.

•  Особенности построения массива земли

•  Фундаменты должны располагаться в земле, поэтому задается массив земли. Массив земли выполняется при помощи круглой плиты диаметром 50000 мм и высотой 3000 мм. Центр плиты располагается в центре здания. Отметка верха плиты равна отметке уровня земли. Материал плиты отсутствует.

Приложение 2

СОДЕРЖАНИЕ

Введение Стр.

1. Архитектурное проектирование

1.1 План

1.2 Разрез

1.3 Фасад

2. Проектирование железобетонных конструкций

2.1 План раскладки колонн и стен

2.2 Армирование колонн и стен

2.3 Опалубочный план

2.4  Схема раскладки арматурных сеток

2.5 Узел сопряжения балок

3. Проектирование инженерных систем

3.1 Спецификация оборудования, изделий и материалов. Список литературы

Приложение 3

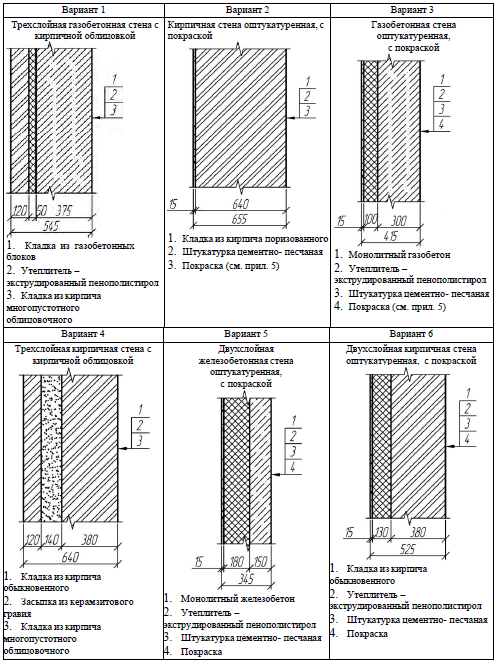

Таблица 1

Варианты конструктивных решений наружных капитальных стен

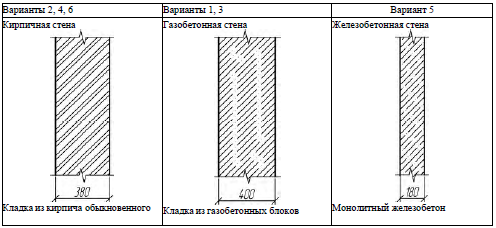

Таблица 2

Конструктивные решения внутренних капитальных стен

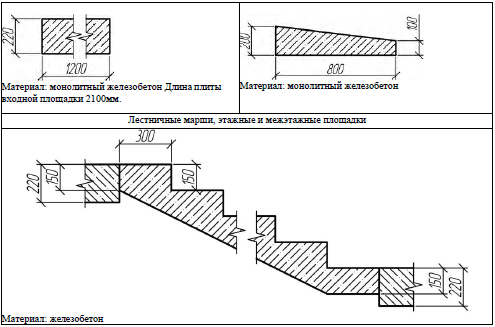

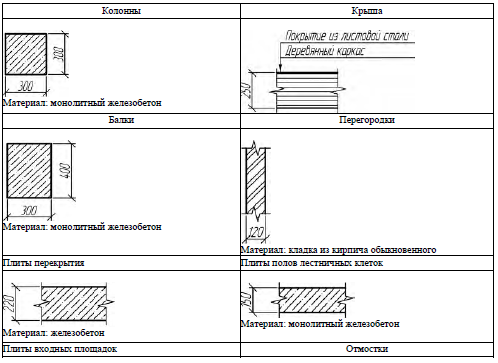

Таблица 3

Конструктивные решения прочих элементов здания.

ВАРИАНТЫ ЗАДАНИЙ

Приложение 4

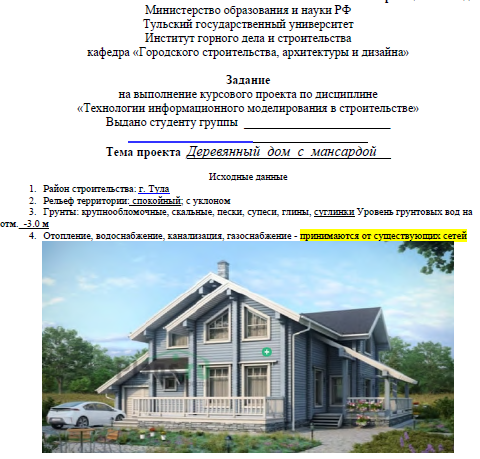

Образец листа задания

Приложение 5

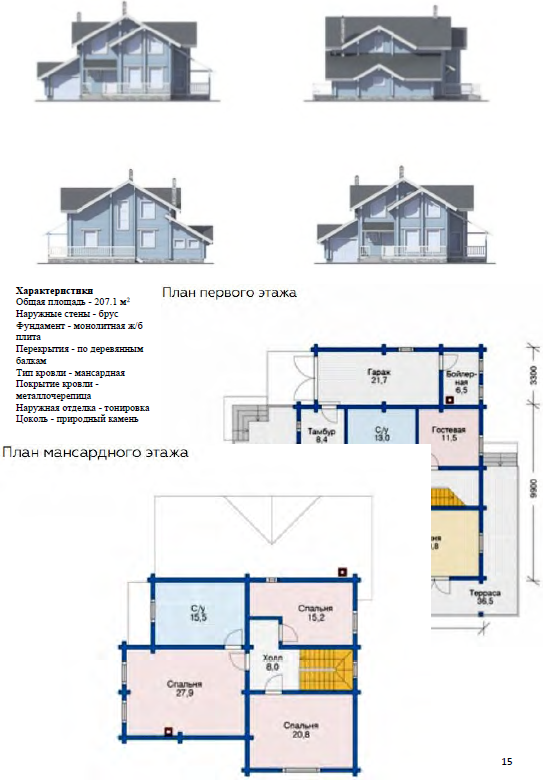

ВАРИАНТЫ ЗАДАНИЙ

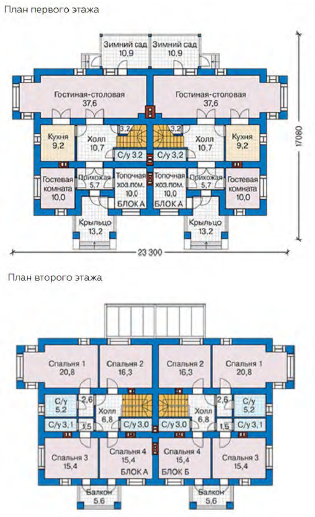

Вариант 1

Дом на две семьи

Характеристики

Общая площадь - 404.7 м² Наружные стены – газобетон Фундамент - монолитная ж/б плита Перекрытия - монолитные ж/б

Тип кровли – чердачная

Покрытие кровли - битумная черепица

Наружная отделка - облицовочный кирпич, штукатурка Цоколь - облицовка камнем

Описание проекта + крыльца, балконы - 37,6 кв.м.

.....
