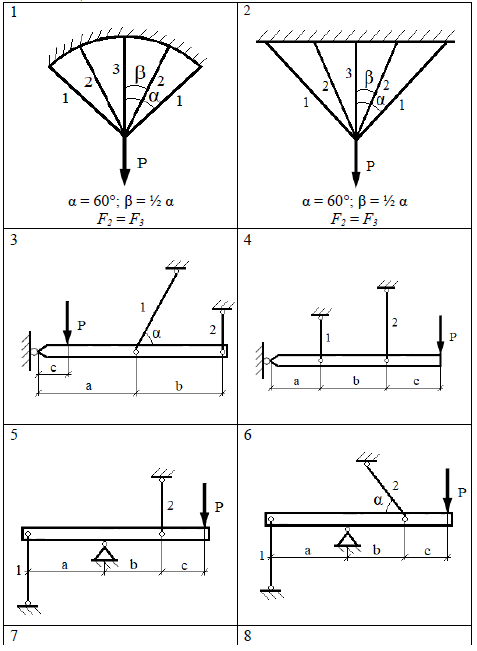

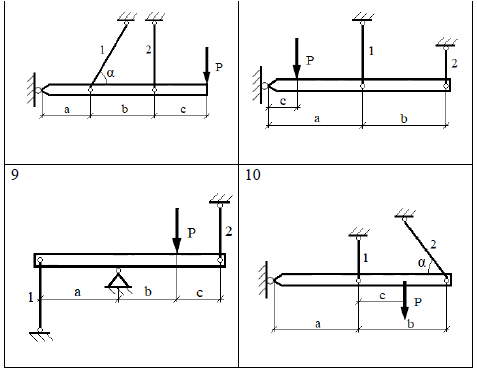

Выбор варианта задачи Студент должен выполнять задания контрольной работы в соответствии с номером своей зачетной книжки. Предпоследняя цифра номера студенческого билета соответствует номеру строки в таблице данных, а последняя цифра номера – номеру схемы для каждой задачи. Например, номер студенческого билета 256963, тогда номер строки с данными будет 6, а номер схемы к задаче – 3. Тема 1. Растяжение (сжатие). Статически неопределимые задачи При решении статически неопределимых задач надо обратить внимание на то, что усилия в стержнях статически неопределимой системы зависят от площадей поперечных сечений F и модулей упругости Е, тогда как в статически определимой системе величины F и Е не влияют на распределение усилий. Способ расчета по допускаемым нагрузкам для статически определимых систем дает такие же результаты, как и способ расчета по допускаемым напряжениям, но для статически неопределимых систем он позволяет вскрыть дополнительные резервы прочности, повысить несущую способность конструкции и указывает на возможность более экономного расходования материала. Следует обратить внимание на весьма важные понятия: предел прочности, допускаемое напряжение и коэффициент запаса прочности. ЗАДАЧА 1 Подобрать площади поперечного сечения стержней, поддерживающих жесткую балку или стержней, сходящихся в узел (табл. 1.2) при допускаемых напряжениях для меди [σ] = 100 МПа, для стали [σ] = 160 МПа. Модули упругости принять для меди Е = 105 МПа, для стали Е = 2·105 МПа. В таблице величин «М» обозначает медь, «С» - сталь (табл. 1.1). Т а б л и ц а 1.1
Т а б л и ц а 1.2

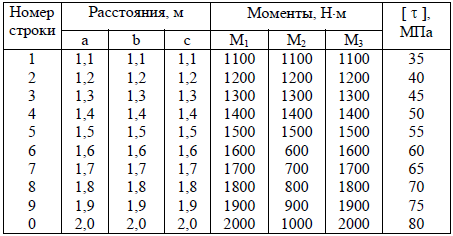

Тема 2. Кручение В случае кручения круглого стержня касательные напряжения в поперечном сечении распределяются неравномерно, изменяясь по линейному закону – от нуля на оси до максимального значения у поверхности стержня. В связи с этим и возникла мысль о замене сплошного вала полым, материал сечения которого находится в более напряженной зоне и используется рациональнее. Следует внимательно разобрать построение эпюры крутящих моментов Мк, которая наглядно показывает изменение крутящего момента по длине вала. При вычислении напряжений в каком-либо поперечном сечении вала необходимо брать по эпюре Мк значение соответствующей ординаты. ЗАДАЧА 2 К стальному валу приложены три известных момента: М1, М2, М3 (рис. 2.1). Требуется: 1) установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю; 2) построить эпюры крутящих моментов и углов Мкр(х) закручивания Δφ(х); 3) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его значение до ближайшего равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм; Данные взять из табл. 2.1. Т а б л и ц а 2.1

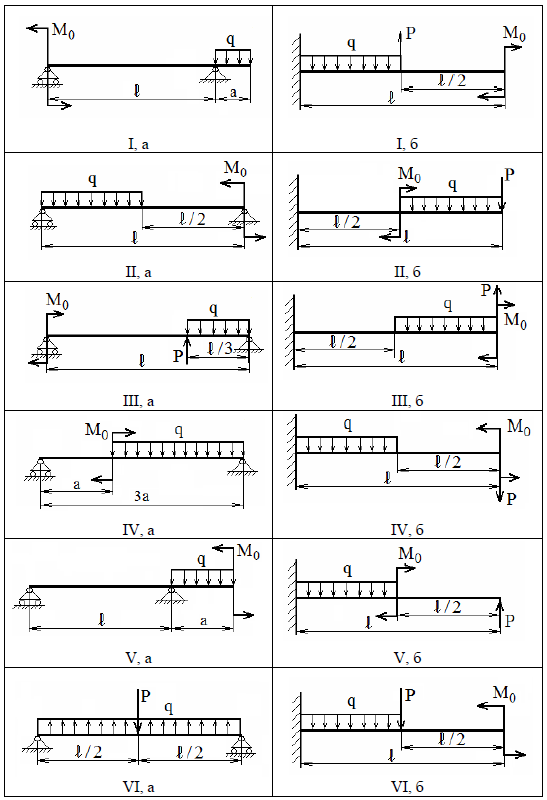

Рис. 2.1 ЗАДАЧА 3 Для заданных двух систем балок (рис. 3.1) требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти максимальное М и подобрать: 1) для схемы а деревянную балку круглого поперечного сечения при [σ] = 80 МПа; 2)для схемы б стальную балку двутаврового поперечного сечения при [σ] = 160 МПа. Данные взять из табл. 3.1. Т а б л и ц а 3.1
Рис. 3.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
